Griffe EG

Massive Ausführung im gleichen Industriedesign wie die Aluminium-Griffserie AG.

Werkstoff und Oberfläche:
Edelstahl-Feinguß; Werkstoff-Nr. 1.4404; gestrahlt und mattglänzend elektropoliert. Befestigungsmaterial aus Edelstahl.

Lieferumfang:
EG-1F inkl. Zylinderschrauben mit Innensechskant DIN 912, Muttern DIN 934 und Unterlegscheiben DIN 125.

EG-1R inkl. Sechskantschrauben DIN 933 und Unterlegscheiben DIN 125.

Tragkraft:
min. 1000 N.

mehr anzeigen weniger anzeigen

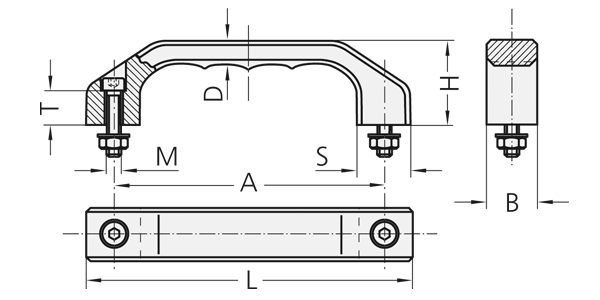

Ausführung EG-1F

Technische Zeichnung eines massiven Edelstahlgriffs mit verschiedenen Ansichten und Befestigungselementen
Technische Zeichnung eines massiven Edelstahl-Griffs mit ergonomischer Form und Befestigungsschrauben an beiden Enden in Seiten-, Vorder- und Draufsicht
Maßeinheit
Befestigung
A L frontseitige Befestigung
Bestell-Nr.
M T H B D S
A L frontseitige Befestigung
Bestell-Nr.
M T H B D S
A 140 L 170 frontseitige Befestigung
Bestell-Nr.
EG-1F.140.36 3D+CAD
M 8x30 T 15 H 45 B 25 D 12 S 28
A 180 L 218 frontseitige Befestigung
Bestell-Nr.
EG-1F.180.36 3D+CAD
M 10x40 T 18 H 58 B 35 D 15 S 36

Ausführung EG-1R

Technische Zeichnung eines rechteckigen Edelstahlgriffs mit Maßen und Befestigungspunkten
Technische CAD-Zeichnung eines Edelstahl-Griffs der EG-Serie mit Querschnitt und verschiedenen Ansichten, detailreiche Maßangaben sichtbar.
Maßeinheit
Befestigung
A L rückseitige Befestigung
Bestell-Nr.
M T H B D S
A L rückseitige Befestigung
Bestell-Nr.
M T H B D S
A 140 L 170 rückseitige Befestigung
Bestell-Nr.
EG-1R.140.36 3D+CAD
M 8x18 T 15 H 45 B 25 D 12 S 28
A 180 L 218 rückseitige Befestigung
Bestell-Nr.
EG-1R.180.36 3D+CAD
M 10x20 T 18 H 58 B 35 D 15 S 36
