Rohrverbinder für ø42,4 mm

Rohrverbinder RV

Werkstoff
Kokillenguss aus hochwertiger Aluminiumlegierung nach DIN 1725.

Lieferumfang
Die Rohrverbinder werden geliefert mit Schrauben und Hülsenmuttern aus Edelstahl (Werkstoff Nr. 1.4301).

Sonderausführung
Andere Durchmesser auf Anfrage.

Farbe/Oberfläche Oberflächen-Code
Roh * -0.0
Trommel-poliert * -1.0
Hochglanz-poliert * -1.1
Gleitgeschliffen, mattiert und techn. eloxiert * -2.0
Poliert und eloxiert * -2.1
Pulverbeschichtet * -3-RAL…

Varianten

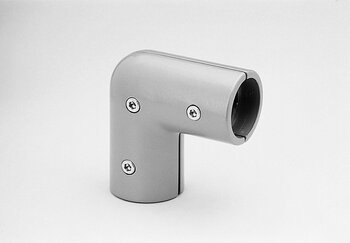

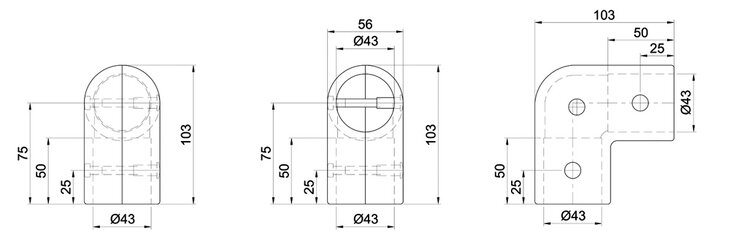

Winkel-Verbinder 90°, 2-schalig

Technische Zeichnung eines 90 Grad Winkel-Rohrverbinders mit zwei Schalen und Maßangaben
Bestell-Nr.: RV-2045 Anfrage

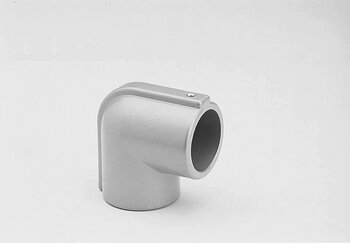

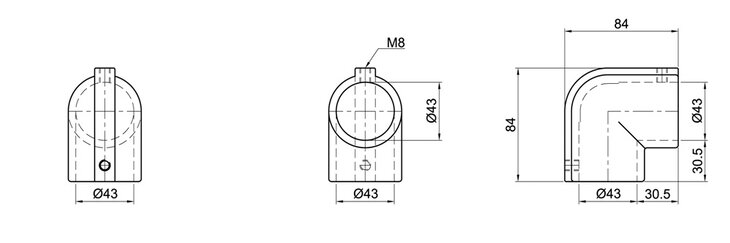

Winkel-Verbinder 90°, 1-schalig

Metallener Winkel-Verbinder in 90 Grad mit Schraube, auf weißem Hintergrund
Bestell-Nr.: RV-2063 Anfrage

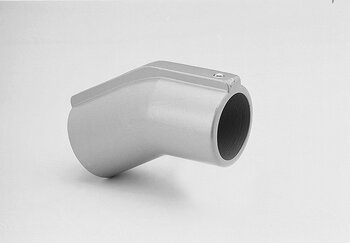

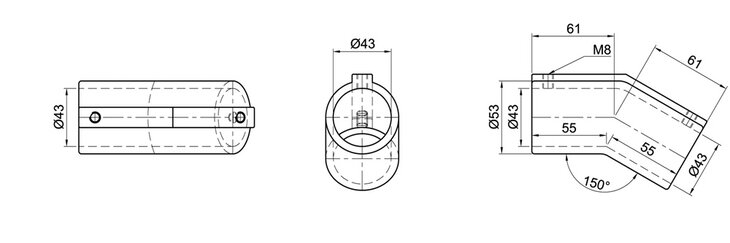

Winkel-Verbinder 30° / 150°, 1-schalig

Bestell-Nr.: RV-2103 Anfrage

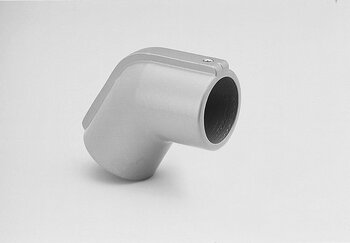

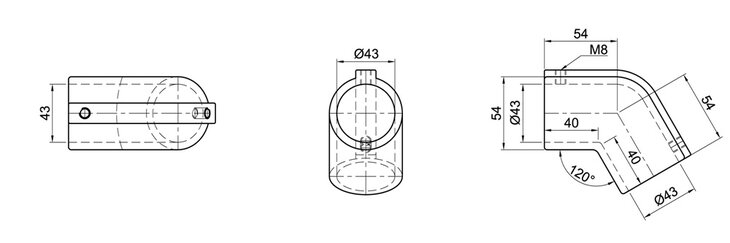

Winkel-Verbinder 60° / 120°, 1-schalig

Technische Zeichnung eines einlagigen 60°/120° Winkel-Verbinders mit drei Ansichten und Bemaßungen
Bestell-Nr.: RV-2104 Anfrage

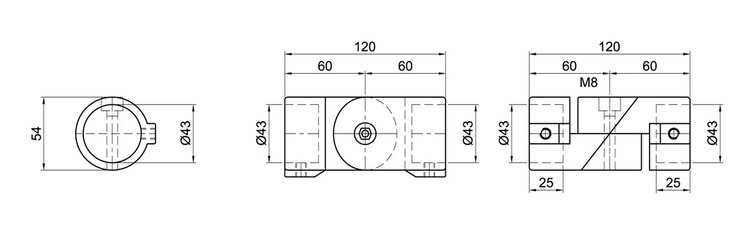

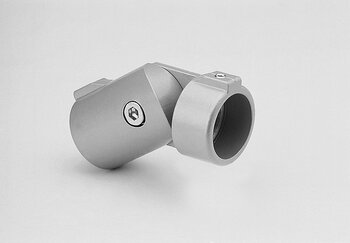

Winkel-Gelenkverbinder, 1-schalig

Technische Zeichnung eines einlagigen Winkel-Gelenkverbinders mit drei Ansichten und Maßen
Bestell-Nr.: RV-2114 Anfrage

Endstütze, 1-schalig

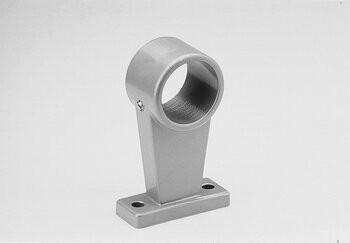

Einwandige Metall-Endstütze mit Sockel und rundem Rohrverbinder mit Schraube

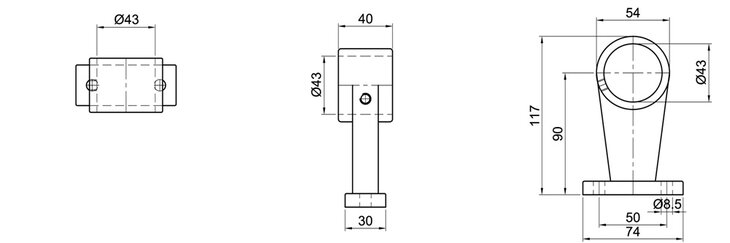

Technische Zeichnung einer Endstütze mit Rohrdurchmesser 43 mm und detaillierten geometrischen Maßen in drei Ansichten
Bestell-Nr.: RV-2136 Anfrage

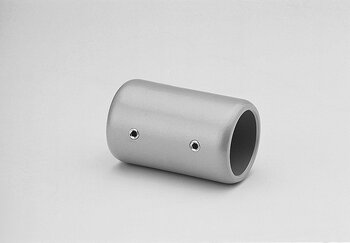

Rohr-Verbindungsstück, 1-schalig

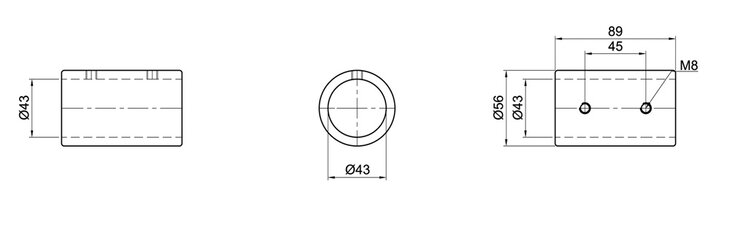

Technische Zeichnung eines einlagigen Rohr-Verbindungsstücks mit Maßen Ø43 mm Durchmesser, 89 mm Länge und zwei M8 Schraubenlöchern
Bestell-Nr.: RV-2060 Anfrage

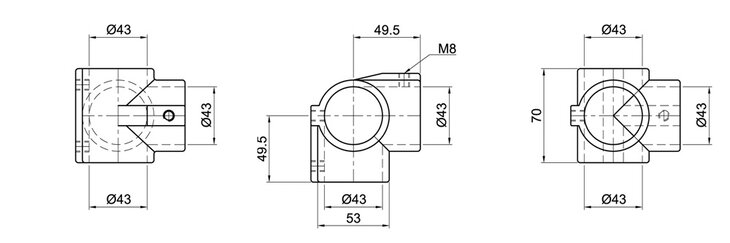

Eck-Verbinder 90°, offen, 1-schalig

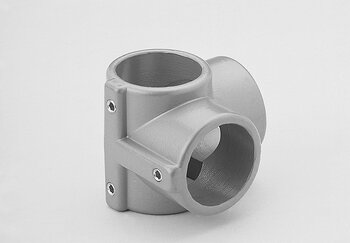

Grauer Metall-Eck-Verbinder mit drei offenen zylindrischen Rohraufnahmen in 90-Grad-Anordnung, mit sichtbaren Schrauben
Bestell-Nr.: RV-2066 Anfrage

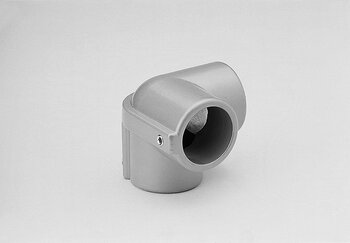

Eck-Verbinder 90°, Kopfstück, 1-schalig

Ein grauer 90-Grad-Eck-Verbinder mit zylindrischen Öffnungen und einer Schraube zur Fixierung

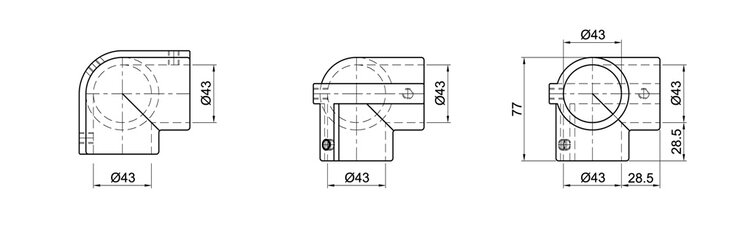

Technische Zeichnung eines Eck-Verbinders mit 90 Grad Winkel und 43 mm Rohrdurchmesser aus drei Perspektiven
Bestell-Nr.: RV-2071 Anfrage

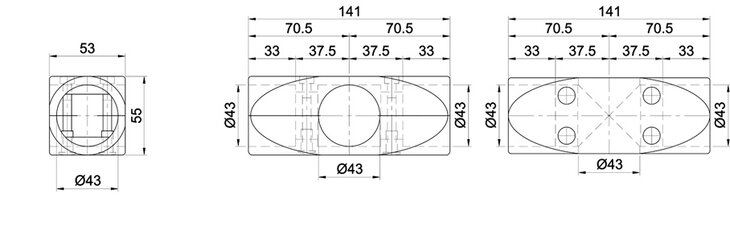

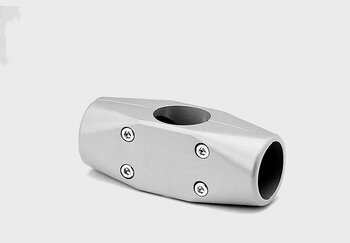

Kreuz-Verbinder, 2-schalig

Silberner Kreuz-Verbinder mit zwei Rohröffnungen und vier Schrauben auf weißem Hintergrund
Bestell-Nr.: RV-2041 Anfrage

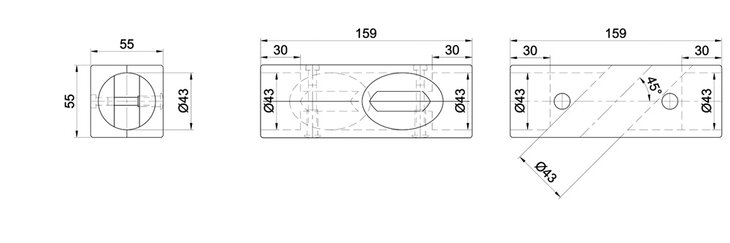

Kreuz-Verbinder 45° / 135°, 2-schalig

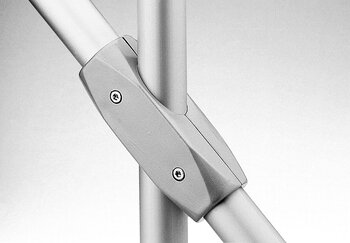

Metallener Kreuz-Verbinder verbindet drei Rohre in Winkeln von 45° und 135°, zweischalige Ausführung mit Schrauben
Bestell-Nr.: RV-2050 Anfrage

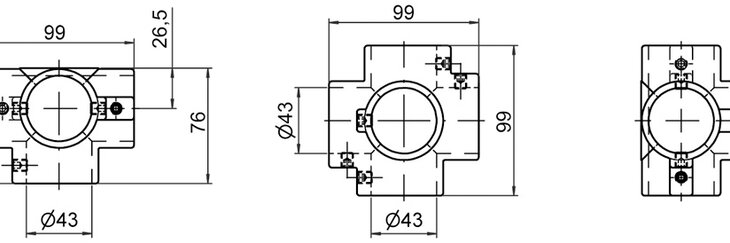

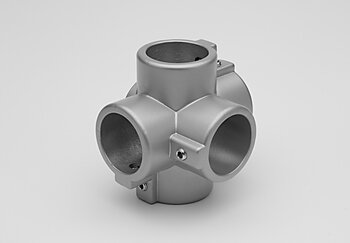

Kreuz-Verbinder 5-fach, 1-schalig

Technische Zeichnung eines fünf-fach Kreuz-Verbinders für Rohre mit einem Durchmesser von 43 mm, mit detaillierten Abmessungen und Ansichten.
Bestell-Nr.: RV-2051 Anfrage

Kreuz-Verbinder 6-fach, 1-schalig

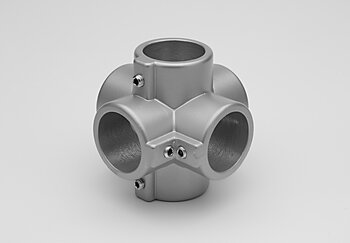

Sechsfacher, einlagiger Kreuz-Verbinder aus Metall mit sichtbaren Schrauben zur Rohrbefestigung

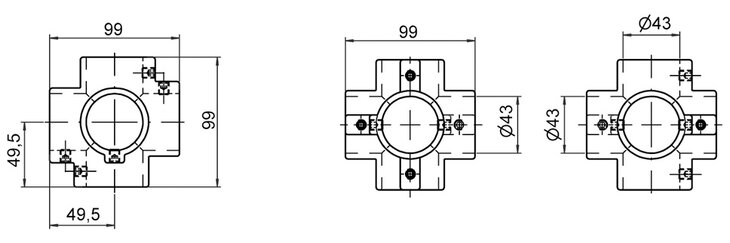

Technische Zeichnung eines sechsfache Kreuz-Rohrverbinders mit den Maßen 99 mm x 99 mm x 49,5 mm und einem Rohrdurchmesser von 43 mm, frontale und seitliche Ansicht.
Bestell-Nr.: RV-2052 Anfrage

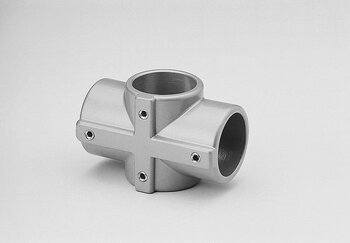

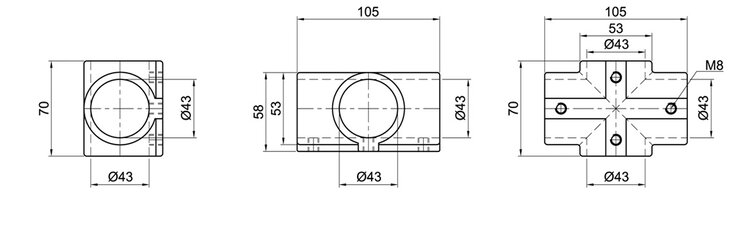

Kreuz-Verbinder, 1-schalig

Metallener Kreuz-Verbinder mit vier rechtwinklig angeordneten Anschlüssen und Schrauben
Bestell-Nr.: RV-2065 Anfrage

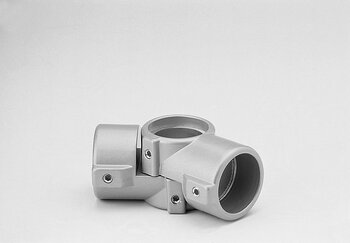

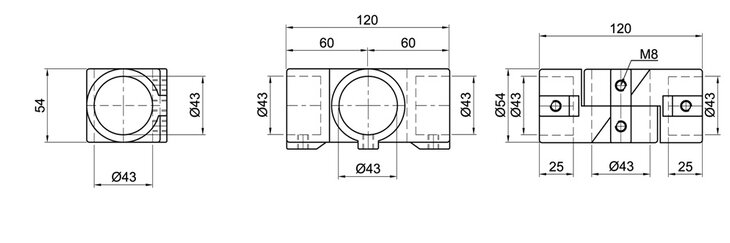

Kreuz-Gelenkverbinder, 1-schalig

Bestell-Nr.: RV-2122 Anfrage

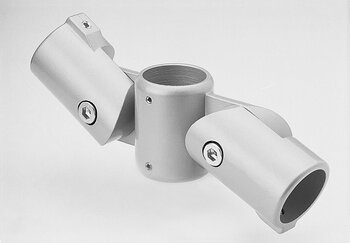

Kreuz-Gelenkverbinder, 1-schalig

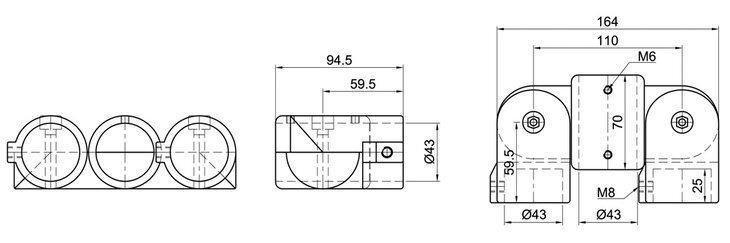

Technische Zeichnung eines Kreuz-Gelenkverbinders mit drei Rohranschlüssen und detaillierten Maßangaben
Bestell-Nr.: RV-2130 Anfrage

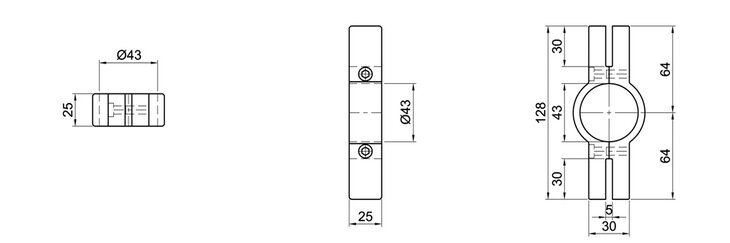

Doppel-Glashalter, 2-schalig

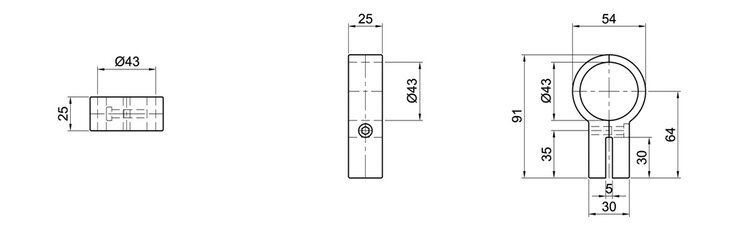

Technische Zeichnung eines zweischaligen Doppel-Glashalters mit Maßen in drei Ansichten
Bestell-Nr.: RV-2137a Anfrage

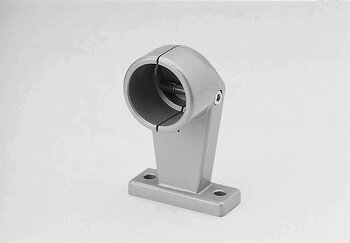

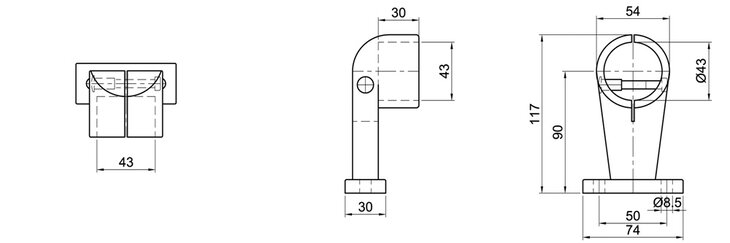

Endstütze, 1-schalig

Graue, einteilige Endstütze mit zylindrischer Aussparung und Befestigungsschraube auf rechteckiger Basis
Technische Zeichnung eines Endstütze-Rohrverbinders mit Maßen in drei Ansichten
Bestell-Nr.: RV-2135 Anfrage

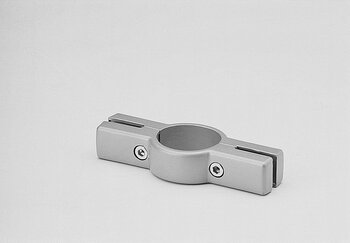

Glashalter, 2-schalig

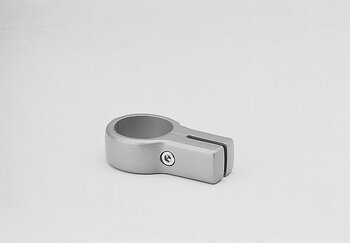

Silberner, zweischaliger Glashalter aus Metall mit runder Öffnung und Schlitz, stehend auf heller Oberfläche
Bestell-Nr.: RV-2137 Anfrage

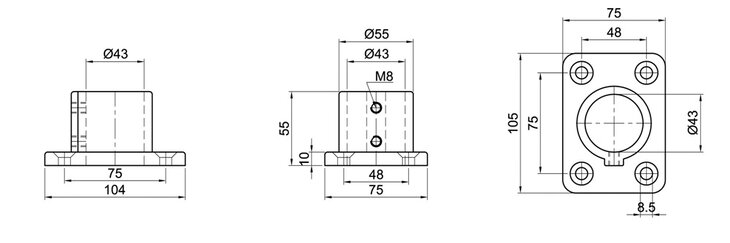

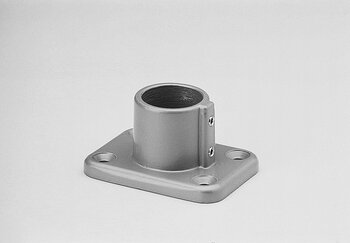

Bodenlager, 1-schalig

Bestell-Nr.: RV-2067 Anfrage

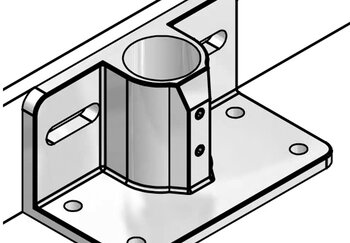

Bodenlager, 1-schalig für Fußleiste

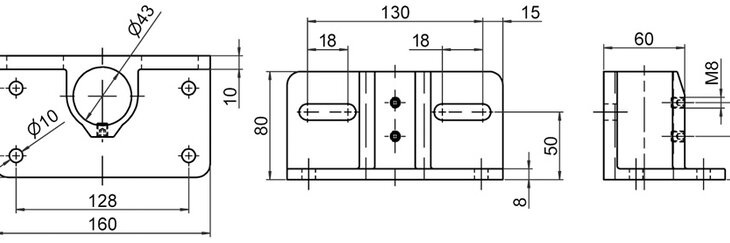

Technische Zeichnung eines einlagigen Bodenlagers für Fußleisten mit detaillierten Abmessungen in Vorderansicht, Draufsicht und Seitenansicht.
Bestell-Nr.: RV-2068 Anfrage

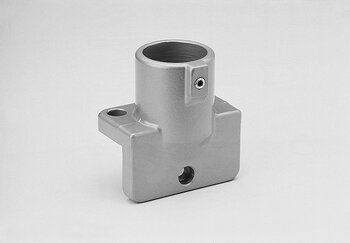

Boden-Wandlager, 1-schalig

Metallisches Boden-Wandlager mit zylindrischem Rohranschluss und rechteckiger Basis mit Befestigungslöchern

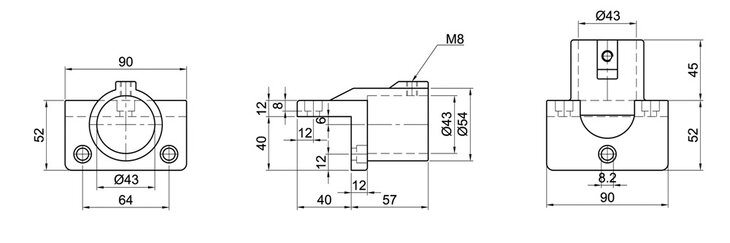

Technische Zeichnung eines einzelnen Boden-Wandlagers mit detaillierten Abmessungen von Vorder-, Seiten- und Draufsicht
Bestell-Nr.: RV-2132 Anfrage

Pendellager 43 x 43, wahlweise 90° oder 180°

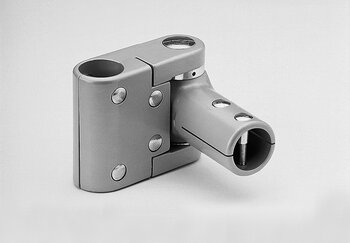

Metallisches Pendellager 43 x 43 mit Schrauben und Gelenkverbindung, verstellbar auf 90 oder 180 Grad

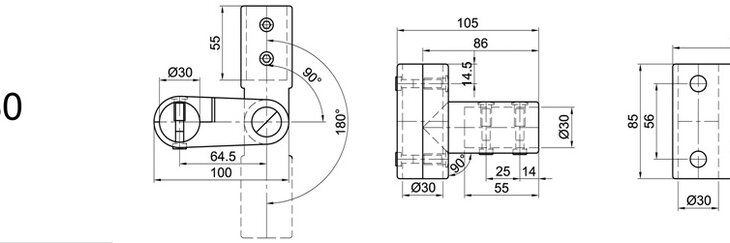

Technische Zeichnung eines Pendellagers mit Rohrdurchmesser 30 mm, verschiedenen Ansichten und Maßangaben
Bestell-Nr.: RV-2230 Anfrage

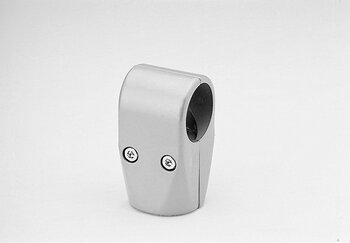

T-Verbinder, 2-schalig

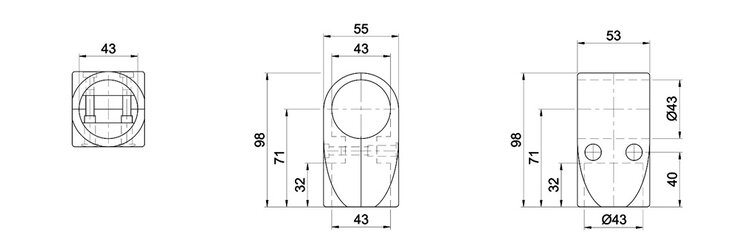

Technische Zeichnung eines T-Verbinders mit zwei Schalen und Maßangaben von 43 mm, 55 mm, 98 mm Höhe, Rohrdurchmesser 43 mm, drei Ansichten
Bestell-Nr.: RV-2040 Anfrage

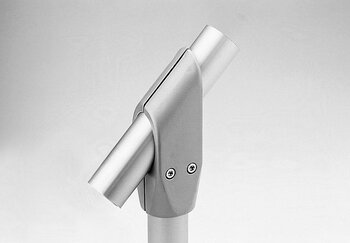

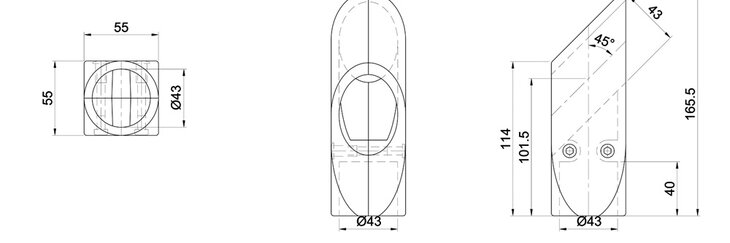

T-Verbinder 45° / 135°, 2-schalig

Technische Zeichnung eines zweischaligen T-Verbinders mit 45° und 135° Winkel, mit detaillierten Maßangaben
Bestell-Nr.: RV-2046 Anfrage

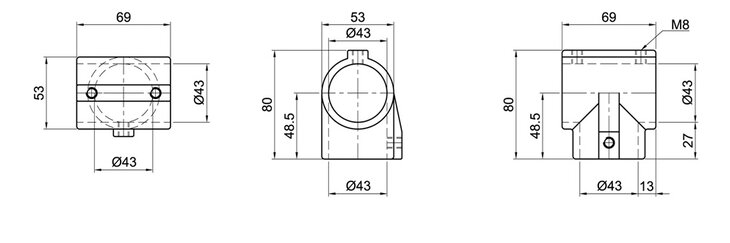

T-Verbinder, 1-schalig

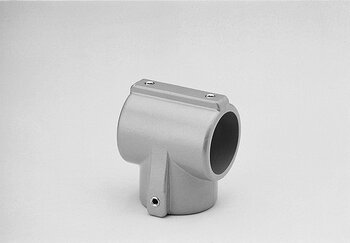

Ein einlagiger T-Verbinder aus Metall zur Rohrverbindung mit drei sichtbaren Schrauben
Technische Zeichnung eines einlagigen T-Verbinders in drei Ansichten mit allen relevanten Maßen und Details
Bestell-Nr.: RV-2064 Anfrage

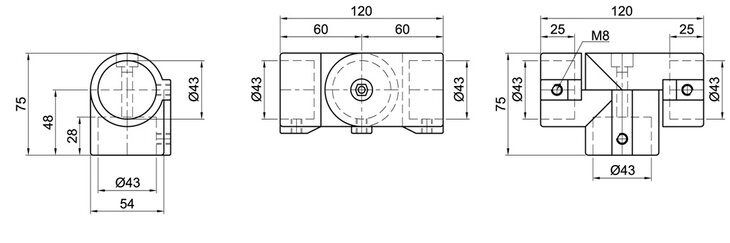

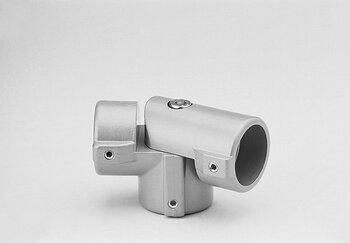

T-Gelenkverbinder, 2-schalig

Technische Zeichnung eines T-förmigen Rohrverbinders mit zwei Schalen und detaillierten Maßen
Bestell-Nr.: RV-2121 Anfrage

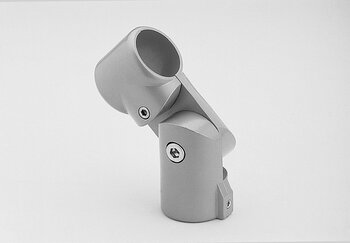

T-Gelenkverbinder, 2-schalig

Zweischaliger T-Gelenkverbinder aus Metall mit Schrauben, sitzend auf weißem Hintergrund

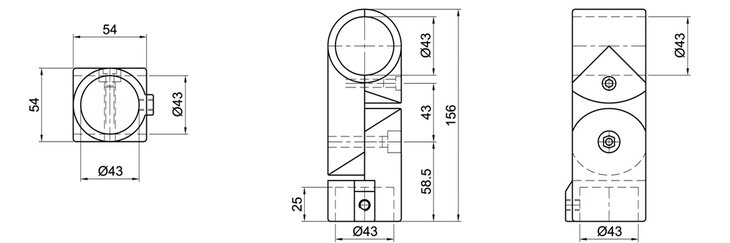

Technische Zeichnung einer T-förmigen Rohrverbindung mit detaillierten Abmessungen und drei Ansichten
Bestell-Nr.: RV-2129 Anfrage

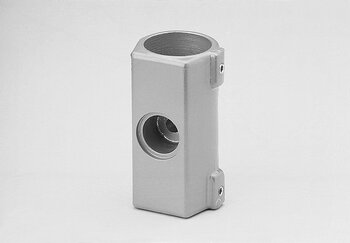

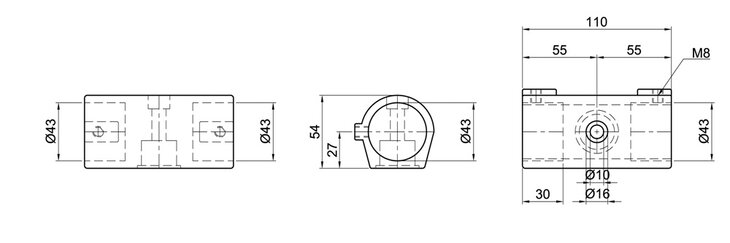

Rohrhalter-W, 1-schalig

Bestell-Nr.: RV-2110 Anfrage

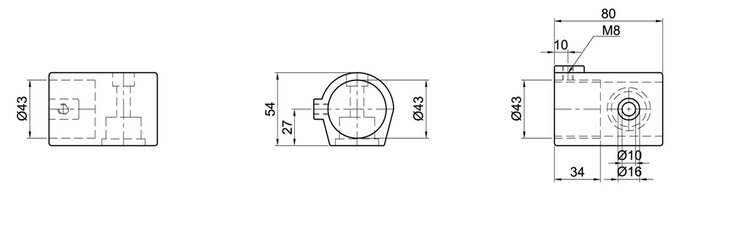

Rohrhalter-W, Kopfstück, 1-schalig

Grau-farbener Rohrhalter-W, Kopfstück mit zylindrischer Öffnung und seitlicher Schraube auf weißem Hintergrund
Technische Zeichnung eines Rohrhalters mit den Maßen 43 mm Durchmesser, 80 mm Länge, Bohrungen ø10 mm und ø16 mm, Gewindebohrung M8
Bestell-Nr.: RV-2111 Anfrage

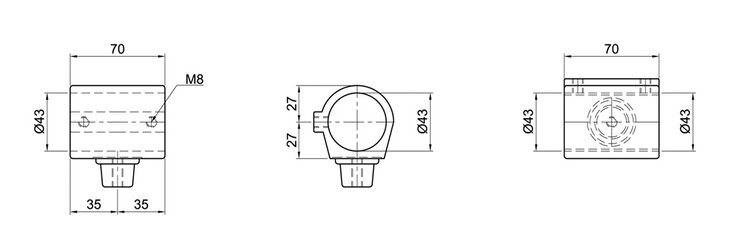

Rohrhalter-S, 1-schalig

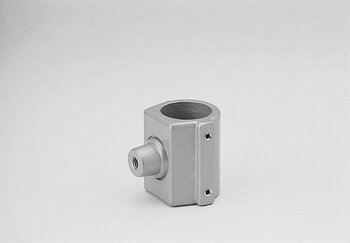

Einzelner einlagiger Rohrhalter aus Metall mit seitlichem Gewindeanschluss und zwei Schraubenlöchern
Technische Zeichnung eines Rohrhalters mit Maßen 70 mm Länge, 43 mm Durchmesser und M8 Befestigungsschrauben
Bestell-Nr.: RV-2112 Anfrage

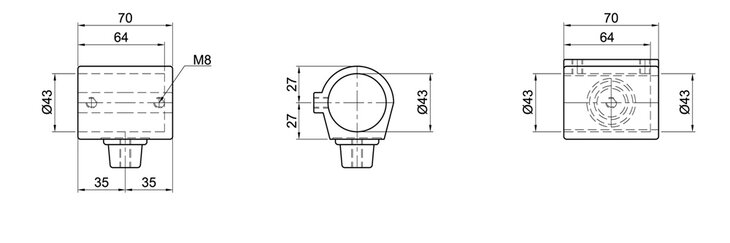

Rohrhalter-S, Kopfstück, 1-schalig

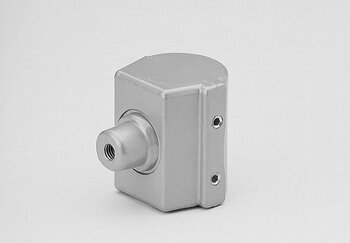

Graues Rohrhalter-S mit Kopfstück und zwei Schrauben, rechteckig mit zylindrischer Öffnung
Technische Zeichnung Rohrhalter-S Kopfst�fcck 1-schalig mit Ma�szahlenangaben in drei Ansichten
Bestell-Nr.: RV-2113 Anfrage

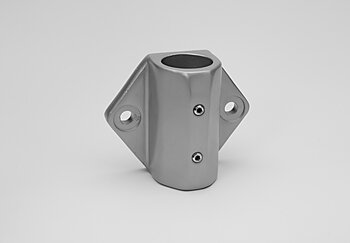

Wandlager, 1-schalig

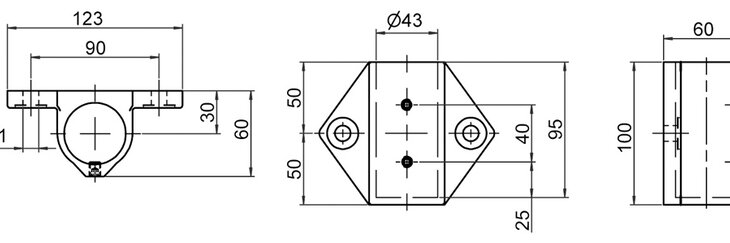

Technische Zeichnung eines einlagigen Wandlagers mit Maßen und Bohrungen in drei Ansichten
Bestell-Nr.: RV-2044c Anfrage

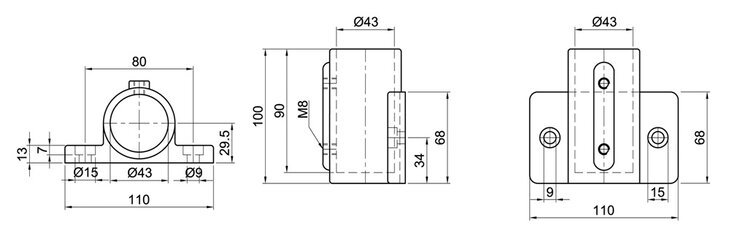

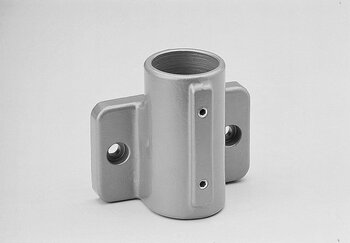

Wandlager, 1-schalig

Ein-schaliges Wandlager aus Metall mit zylindrischer Öffnung und Befestigungsplatten mit Löchern
Bestell-Nr.: RV-2123 Anfrage

Boden-Wandlager, 1-schalig

Metallisches Boden-Wandlager mit zylindrischem Rohranschluss und rechteckiger Basis mit Befestigungslöchern
Technische Zeichnung eines einzelnen Boden-Wandlagers mit detaillierten Abmessungen von Vorder-, Seiten- und Draufsicht
Bestell-Nr.: RV-2132 Anfrage

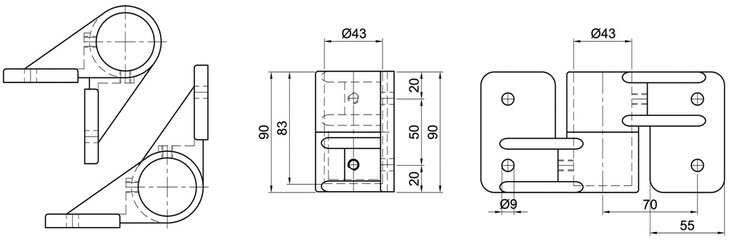

Wandlager-Eckbefestigung, 1-schalig

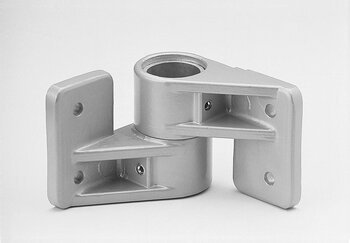

Ein metallisches Bauteil zur Wandlager-Eckbefestigung mit zwei Befestigungsflanschen und einem zylindrischen Rohranschluss in der Mitte
Bestell-Nr.: RV-2133 Anfrage
