Rohrverbinder für ø35 mm

Rohrverbinder RV

Werkstoff
Kokillenguss aus hochwertiger Aluminiumlegierung nach DIN 1725.

Lieferumfang
Die Rohrverbinder werden geliefert mit Schrauben und Hülsenmuttern aus Edelstahl (Werkstoff Nr. 1.4301).

Sonderausführung
Andere Durchmesser auf Anfrage.

Farbe/Oberfläche Oberflächen-Code
Roh * -0.0
Trommel-poliert * -1.0
Hochglanz-poliert * -1.1
Gleitgeschliffen, mattiert und techn. eloxiert * -2.0
Poliert und eloxiert * -2.1
Pulverbeschichtet * -3-RAL…

Varianten

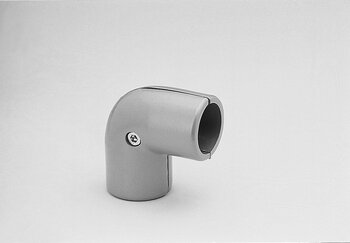

Winkel-Verbinder 90°, 2-schalig

Grauer Winkel-Verbinder aus Metall mit 90 Grad Winkel und seitlicher Schraube vor hellem Hintergrund
Bestell-Nr.: RV-1711a Anfrage

Winkel-Verbinder 90°, 2-schalig

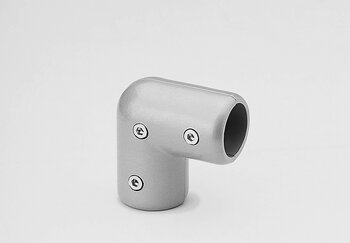

Silberner 90-Grad-Winkel-Rohrverbinder mit drei Schrauben auf hellem Hintergrund

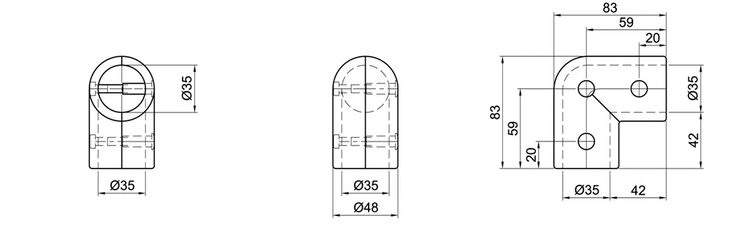

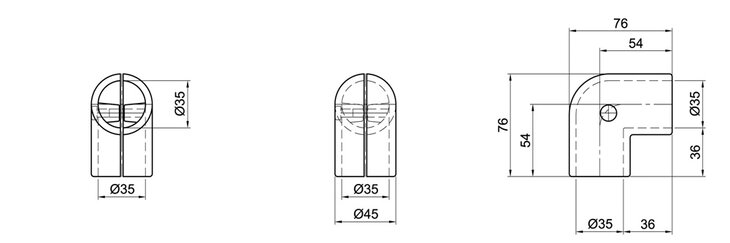

Technische Zeichnung eines 90° Winkel-Verbinders mit zwei Schalen, mit Maßen und Rohrdurchmesser 35 mm
Bestell-Nr.: RV-1888a Anfrage

Winkel-Verbinder 45° / 135°, 2-schalig

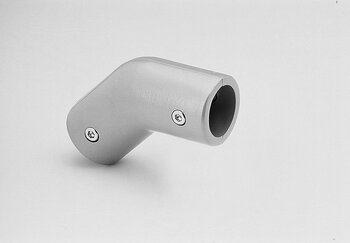

Metallwinkel-Verbinder mit 45°/135° Winkel und zwei Schrauben zur Befestigung auf weißem Hintergrund

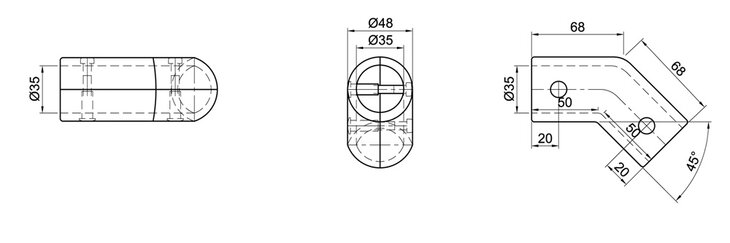

Technische Zeichnung eines 45 Grad Winkel-Verbinders mit zwei Schichten, mit exakten Maßen und drei Ansichten
Bestell-Nr.: RV-2370a Anfrage

Winkel-Verbinder 30° / 150°, 1-schalig

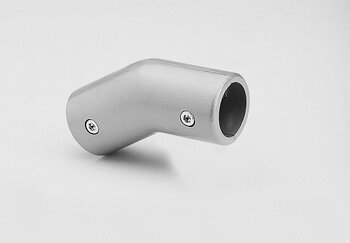

Metallener Winkel-Verbinder mit 30° / 150° Biegeradius, einlagig, mit zwei Schrauben, auf weißem Hintergrund
Bestell-Nr.: RV-2380a Anfrage

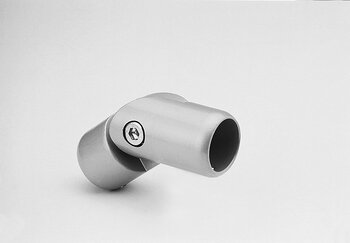

Winkel-Gelenkverbinder, 1-schalig

Ein einlagiger Winkel-Gelenkverbinder aus Metall mit sichtbarer Schraube zur Winkelverstellung auf weißem Hintergrund

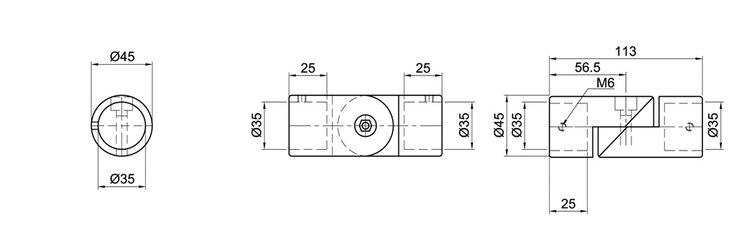

Technische CAD-Zeichnung eines Winkel-Gelenkverbinders mit Maßen in Millimetern, zeigt Vorder-, Seiten- und Schnittansicht mit Rundrohrdurchmessern 35 und 45 mm und Befestigungsbohrung M6
Bestell-Nr.: RV-1924c Anfrage

Mittelstütze, 1-schalig

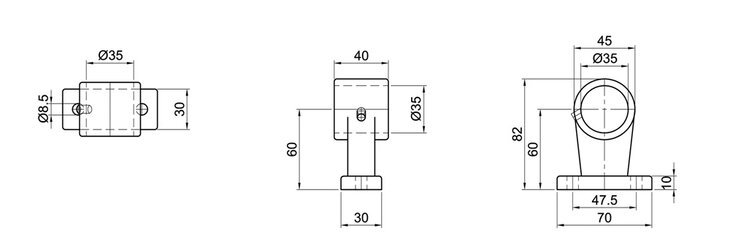

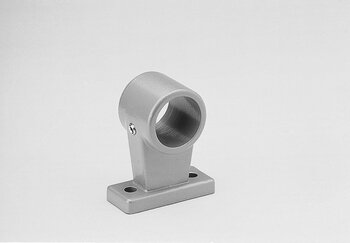

Technische CAD-Zeichnung einer Mittelstütze 1-schalig mit Rohrdurchmesser 35 mm und genauen Maßen in drei Ansichten
Bestell-Nr.: RV-2391a Anfrage

Mittelstütze, 1-schalig

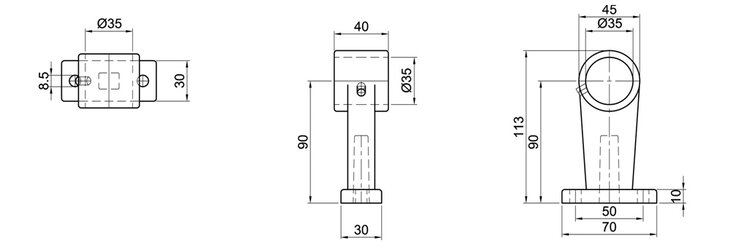

Technische Zeichnung einer Mittelstütze mit Rohrdurchmesser 35 mm, drei Ansichten mit Maßen in Millimetern
Bestell-Nr.: RV-2401a Anfrage

Anschlußstück, offen, 1-schalig

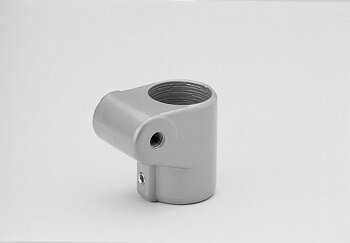

Offenes, ein-schaliges Anschlussstück aus Metall, zylindrisch mit Gewinde an zwei Enden, auf weißem Hintergrund

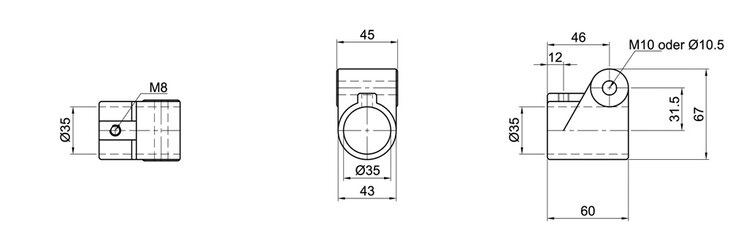

Technische Zeichnung eines offenen, einlagigen Rohranschlussstücks mit drei Ansichten und detaillierten Maßangaben.
Bestell-Nr.: RV-2410a Anfrage

Anschlußstück, geschlossen, 1-schalig

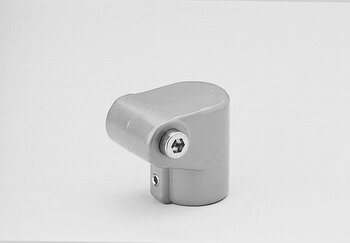

Graues, geschlossenes, ein-schaliges Rohranschlussstück mit zwei sichtbaren Schrauben

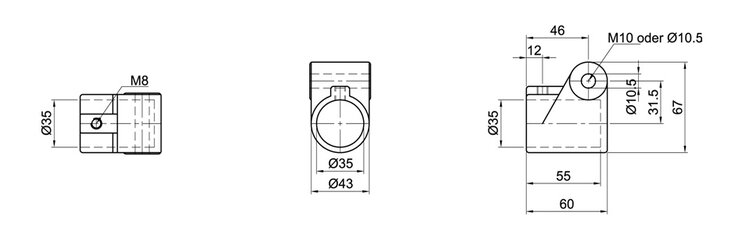

Technische Zeichnung eines geschlossenen einlagigen Rohrverbinder-Anschlussstücks mit mehreren Ansichten und genauen Maßangaben
Bestell-Nr.: RV-2411a Anfrage

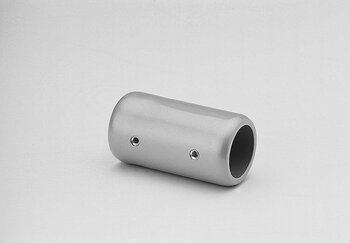

Rohr-Verbindungsstück, 1-schalig

Metallisches einlagiges Rohr-Verbindungsstück mit zwei sichtbaren Inbusschrauben auf einer neutralen weißen Oberfläche

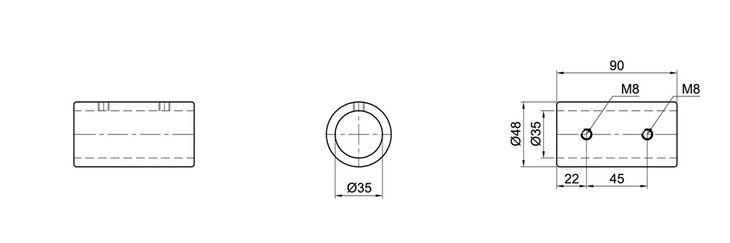

Technische Zeichnung eines einlagigen Rohr-Verbindungsstücks mit Seiten-, Vorder- und Draufsicht und Maßen
Bestell-Nr.: RV-2305 Anfrage

Eck-Verbinder, offen, 2-schalig

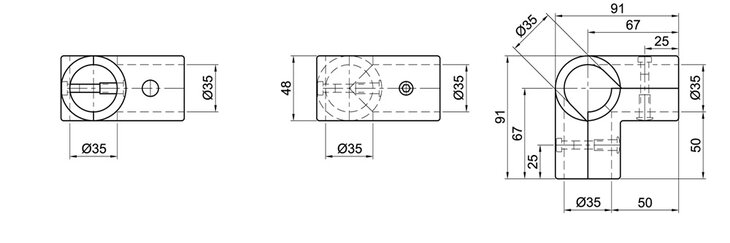

Technische Zeichnung eines offenen, zweischaligen Eck-Verbinders für Rohre mit einem Durchmesser von 35 mm, mit drei Ansichten und detaillierten Maßen
Bestell-Nr.: RV-2340a Anfrage

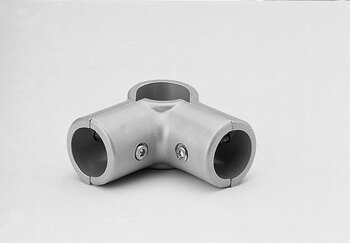

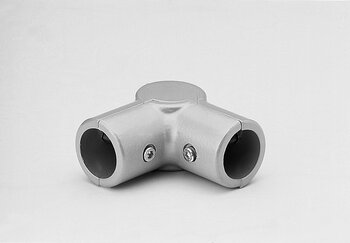

Eck-Verbinder, Kopfstück, 2-schalig

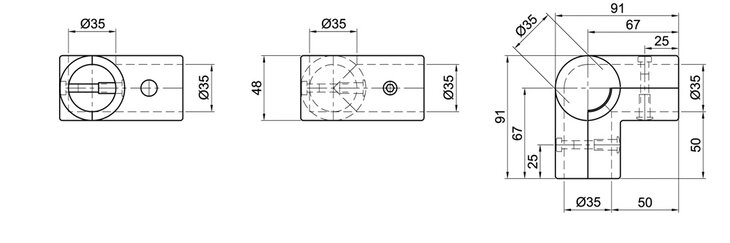

Technische Zeichnung eines Eck-Verbinders mit Ansichten und Maßangaben, Rohrdurchmesser 35 mm
Bestell-Nr.: RV-2340b Anfrage

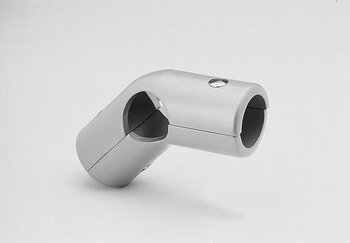

Eck-Verbinder 45° / 135°, 2-schalig

Eck-Verbinder 45° / 135°, 2-schalig aus zwei verbundenen Rohrstücken mit Schrauben in hellem Hintergrund

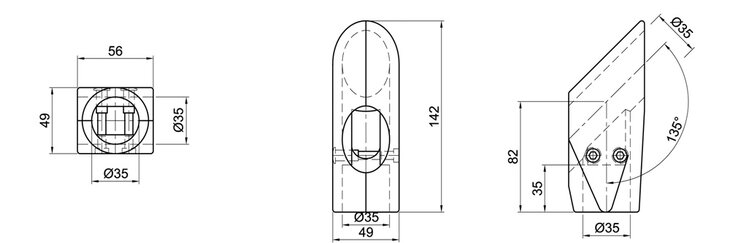

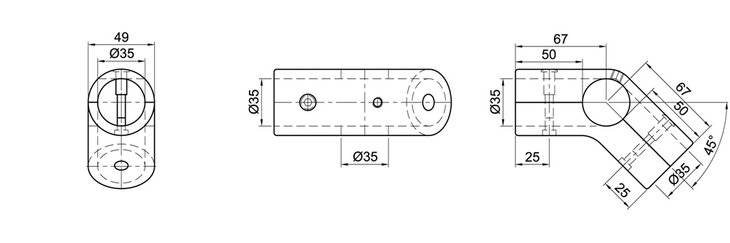

Technische Zeichnung eines zweischaligen Eck-Verbinders mit 45°/135° Winkel und Durchmesser 35 mm, mit Maßen und Ansichten
Bestell-Nr.: RV-2345a Anfrage

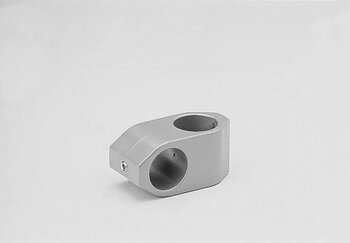

Kreuz-Verbinder, 1-schalig

Bestell-Nr.: RV-2086b Anfrage

Kreuz-Verbinder, 2-schalig

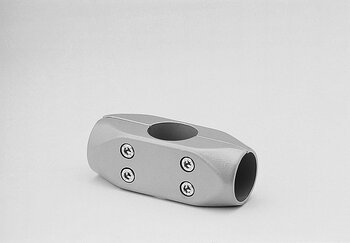

Silberner Kreuz-Verbinder mit zwei Schalen und vier Schrauben auf weißem Hintergrund

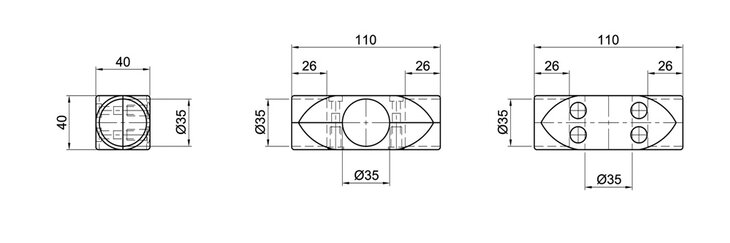

Technische Zeichnung eines zweischaligen Kreuz-Verbinders mit exakten Maßangaben in drei Ansichten
Bestell-Nr.: RV-2330a Anfrage

Kreuz-Verbinder 45° / 135°, 2-schalig

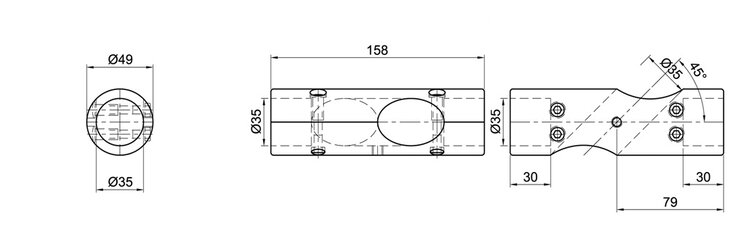

Technische Zeichnung eines zweischaligen Kreuz-Verbinders mit 45° und 135° Winkeln, zeigt drei Ansichten mit Maßen und Bohrungen
Bestell-Nr.: RV-2346a Anfrage

Kreuz-Verbinder, 1-schalig

Metallischer Kreuz-Verbinder mit vier Öffnungen und Fixierschrauben vor hellem Hintergrund

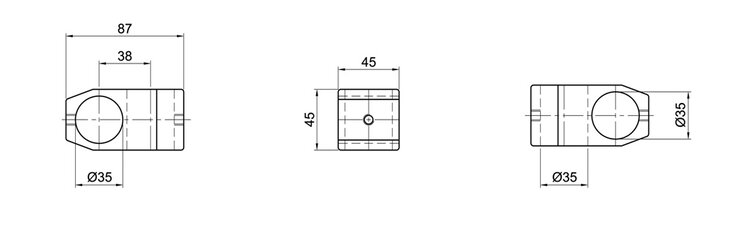

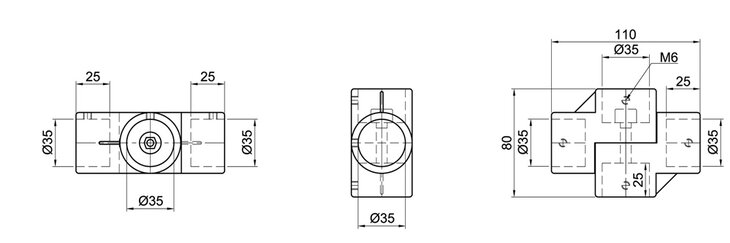

Technische Zeichnung eines Kreuz-Verbinders mit verschiedenen Ansichten und Maßangaben in Millimetern, Rohrdurchmesser 35 mm, Schraube M6
Bestell-Nr.: RV-1924e Anfrage

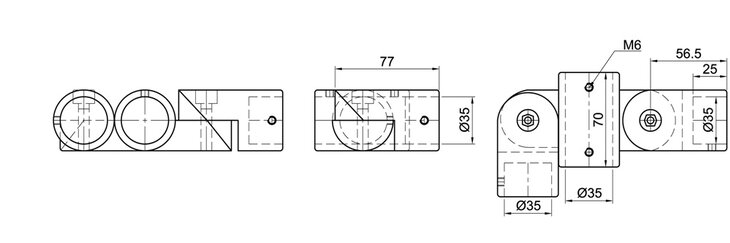

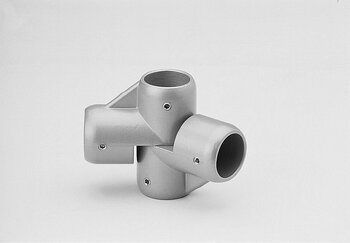

Kreuz-Gelenkverbinder, 2-schalig

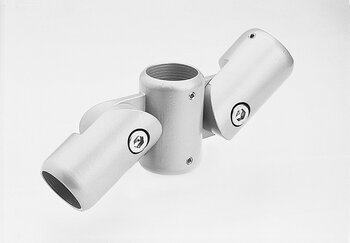

Metallischer Kreuz-Gelenkverbinder mit zwei Schalen und vier schrägen Rohrhaltern, befestigt mit Schrauben
Bestell-Nr.: RV-2421 Anfrage

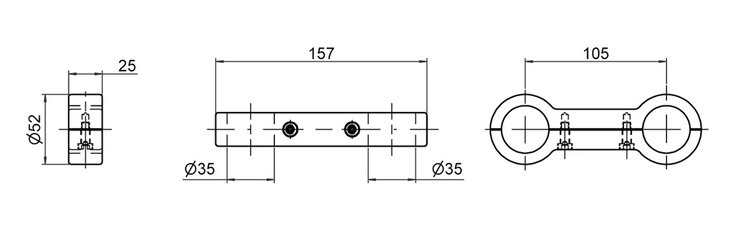

Doppelschelle, 2-schalig

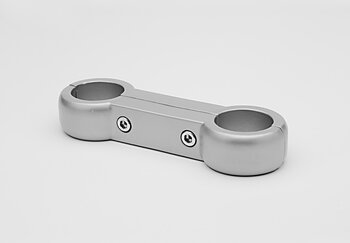

Zweischalige Doppelschelle aus silbernem Metall mit zwei Schrauben auf weißem Hintergrund
Bestell-Nr.: RV-1681d Anfrage

Doppel-Glashalter, 2-schalig

Bestell-Nr.: RV-1696 Anfrage

Endstütze, 1-schalig

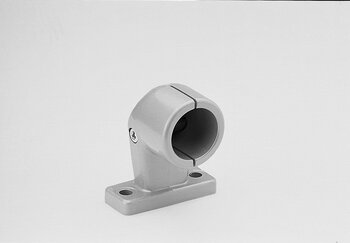

Silberfarbene Endstütze aus einem Stück mit zylindrischer Öffnung und Grundplatte mit zwei Schraubenlöchern
Technische Zeichnung der Endstütze 1-schalig mit Maßangaben und drei Ansichten (Vorderansicht, Seitenansicht, Draufsicht)
Bestell-Nr.: RV-2390a Anfrage

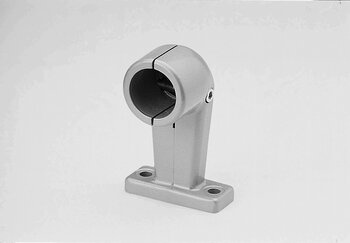

Endstütze, 1-schalig

Einwandige Endstütze aus Metall mit zylindrischer Aufnahme und rechteckiger Befestigungsbasis
Bestell-Nr.: RV-2400a Anfrage

Glashalter, 2-schalig

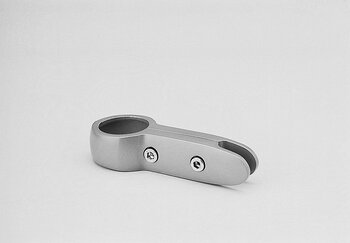

Zweischaliger Glashalter aus Metall mit runder Öffnung und geschlitztem Ende, zwei Schrauben sichtbar

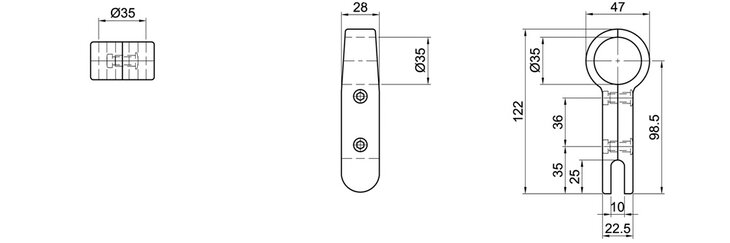

Technische Zeichnung eines zweischaligen Glashalters mit detaillierten Maßen von Durchmesser 35 mm, Höhe 122 mm und Breite 47 mm
Bestell-Nr.: RV-1681 Anfrage

Glashalter, 2-schalig

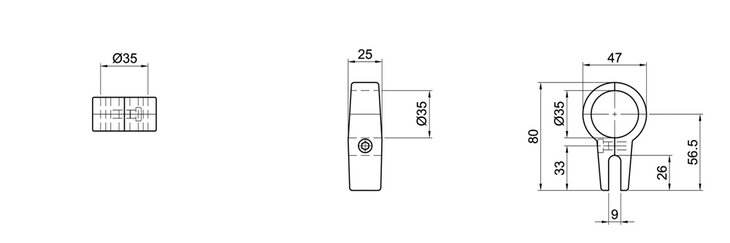

Technische Zeichnung eines zweiseitigen Glashalters mit genauen Abmessungen aus verschiedenen Ansichten
Bestell-Nr.: RV-1692a Anfrage

Bodenlager, 1-schalig

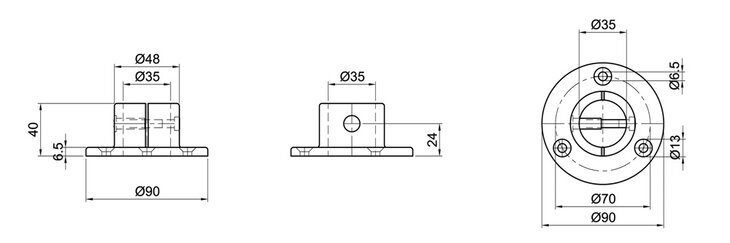

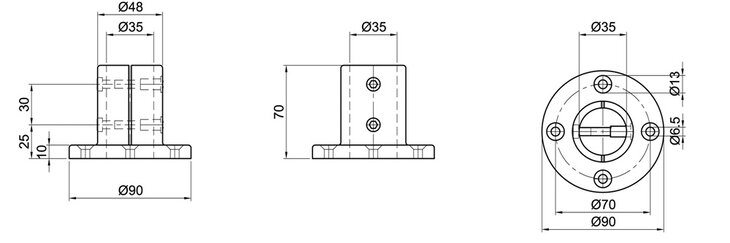

Technische Zeichnung eines einlagigen Bodenlagers, mit Maßen, Rohrdurchmesser 35 mm, Basisplatte 90 mm, drei Befestigungslöchern mit 6,5 mm Durchmesser
Bestell-Nr.: RV-1709b Anfrage

Bodenlager, 1-schalig

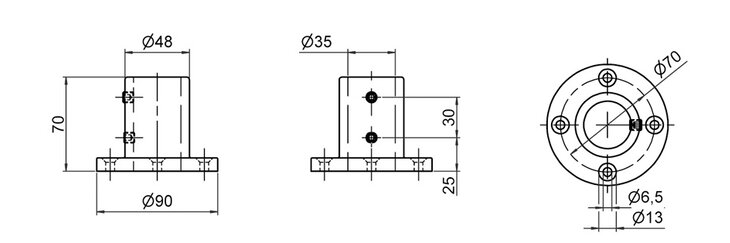

Technische Zeichnung eines einlagigen Bodenlagers mit einer Rohröffnung von 35 mm und einer Basis von 90 mm Durchmesser, dargestellt in Vorder-, Seiten- und Draufsicht mit detaillierten Maßangaben.
Bestell-Nr.: RV-1710a Anfrage

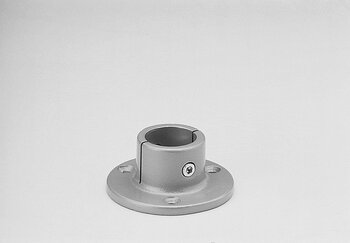

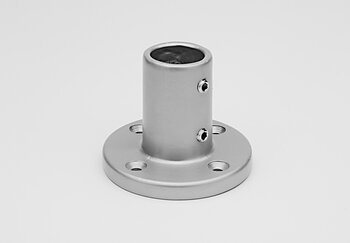

Bodenlager, 1-schalig

Bestell-Nr.: RV-1710b Anfrage

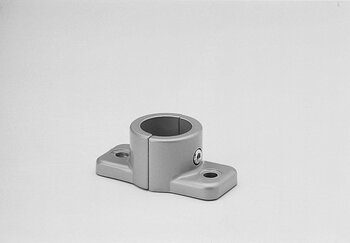

Bodenlager, 2-schalig

Zweischaliges Bodenlager mit zylindrischer Rohraufnahme und zwei Befestigungsbohrungen auf weißem Hintergrund

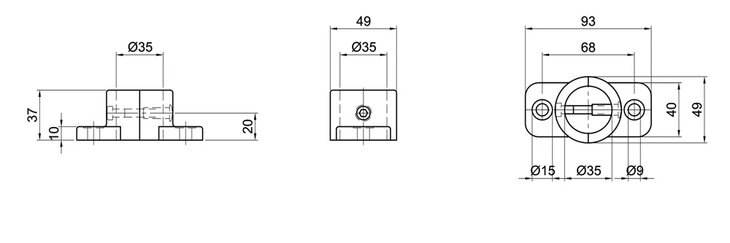

Technische Zeichnung eines zweischaligen Bodenlagers mit drei Ansichten und detaillierten Maßen
Bestell-Nr.: RV-2450a Anfrage

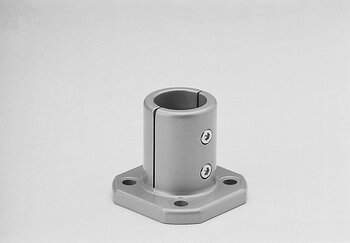

Bodenlager, 1-schalig

Ein silbernes ein-schichtiges Bodenlager mit vier Befestigungslöchern und zwei Schrauben an der zylindrischen Halterung auf weißem Hintergrund

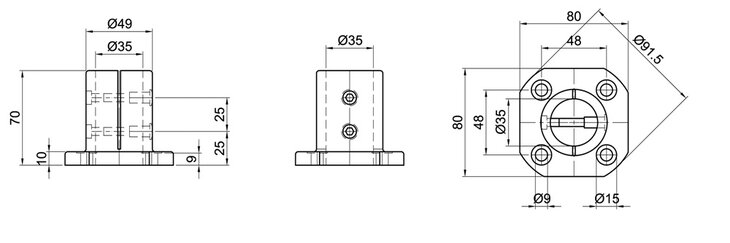

Technische Zeichnung eines ein-schaligen Bodenlagers mit den Abmessungen und Lochpositionen in drei Ansichten
Bestell-Nr.: RV-2460a Anfrage

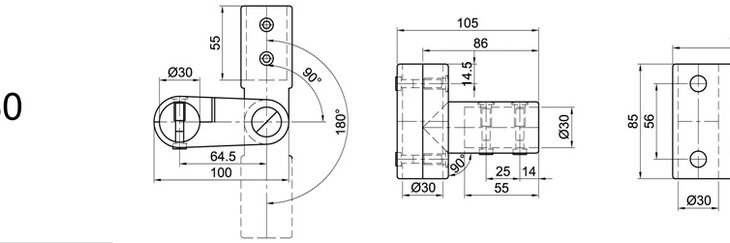

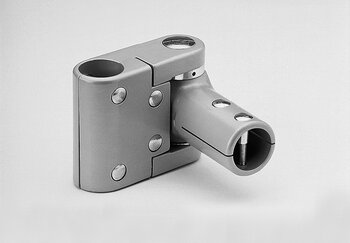

Pendellager 35 x 35, wahlweise 90° oder 180°

Bestell-Nr.: RV-2230 Anfrage

T-Verbinder, 2-schalig

Bestell-Nr.: RV-1889a Anfrage

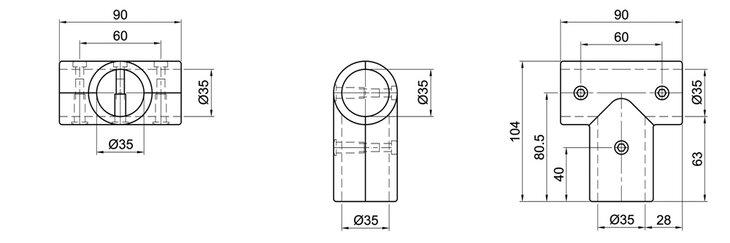

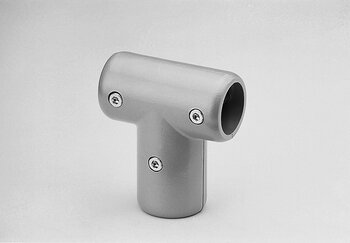

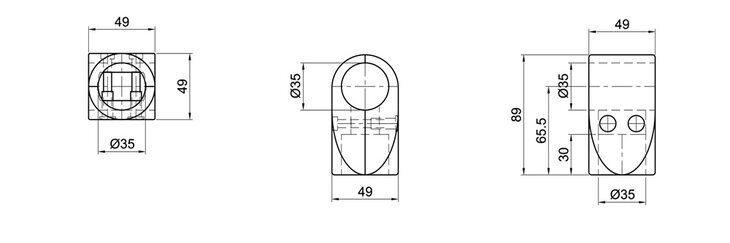

T-Verbinder, 2-schalig

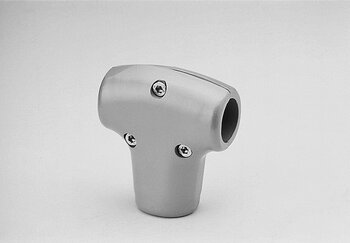

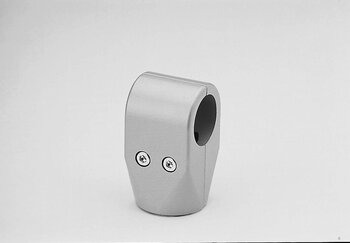

Grau lackierter T-Verbinder mit zwei sichtbaren Schrauben und hohler seitlicher Öffnung auf weißem Hintergrund
Bestell-Nr.: RV-2310a Anfrage

T-Verbinder, 2-schalig

Bestell-Nr.: RV-2320a Anfrage

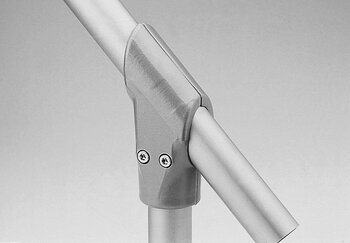

T-Verbinder 45° / 135°, 2-schalig

Metallener T-förmiger Rohrverbinder, der zwei silberne Rohre in einem Winkel von 45 und 135 Grad verbindet, befestigt mit zwei Schrauben
Technische Zeichnung eines zweischaligen T-Verbinders mit den Winkeln 45° und 135°, einschließlich verschiedener Ansichten und exakter Maßangaben.
Bestell-Nr.: RV-2347a Anfrage

T-Gelenkverbinder, 1-schalig

Metallischer T-Gelenkverbinder mit einstellbarem Gelenk und Schrauben zur Befestigung

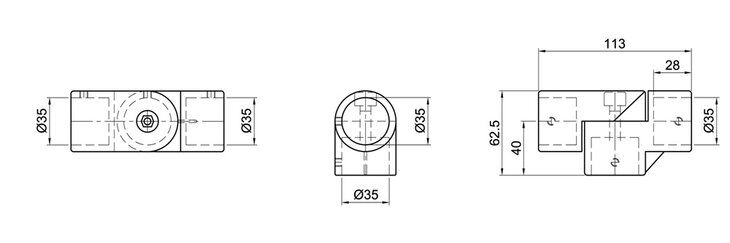

Technische Zeichnung eines einlagigen T-Gelenkverbinders mit drei Ansichten und verschiedenen Maßangaben
Bestell-Nr.: RV-1924d Anfrage

T-Gelenkverbinder, 2-schalig

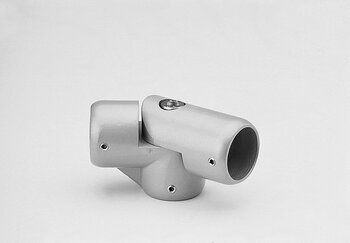

2-schaliger T-Gelenkverbinder aus Metall mit zwei miteinander verbundenen Rohren auf weißem Hintergrund

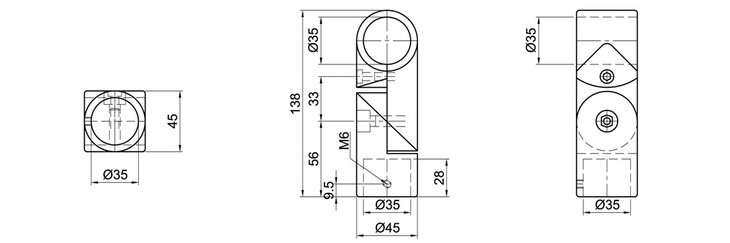

Technische Zeichnung eines T-Gelenkverbinders mit zwei Schalen in Vorder-, Seiten- und Draufsicht mit angegebenen Maßen
Bestell-Nr.: RV-2420 Anfrage

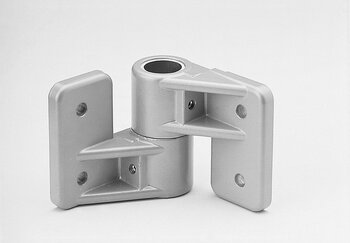

Wandlager-Eckbefestigung, 1-schalig

Silberfarbener metallischer Wandlager-Eckbefestiger mit zwei rechteckigen Befestigungsplatten und zylindrischem Rohrlager
Bestell-Nr.: RV-1713a Anfrage

Wandlager, 1-schalig

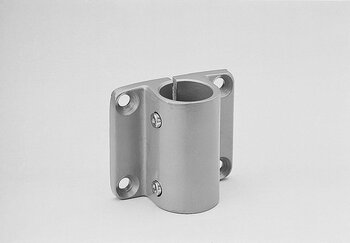

Ein ein-schaliges Metall-Wandlager mit zylindrischer Rohraufnahme und Flanschplatte mit vier Bohrlöchern
Bestell-Nr.: RV-1864a Anfrage

Wandlager, 1-schalig

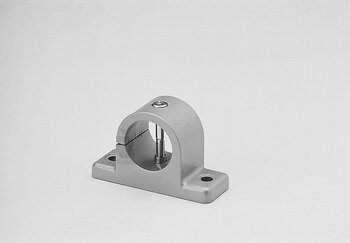

Ein graues einlagiges Wandlager mit kreisförmiger Öffnung und zwei Montagelöchern, vor einem weißen Hintergrund
Bestell-Nr.: RV-2350a Anfrage

Wandlager, 1-schalig

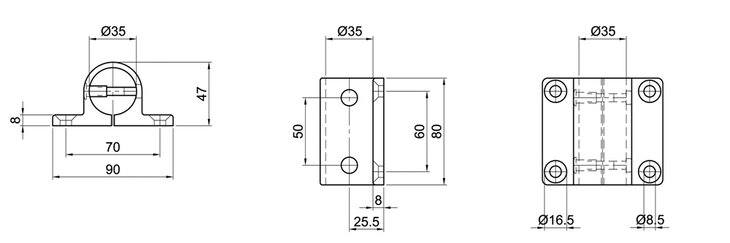

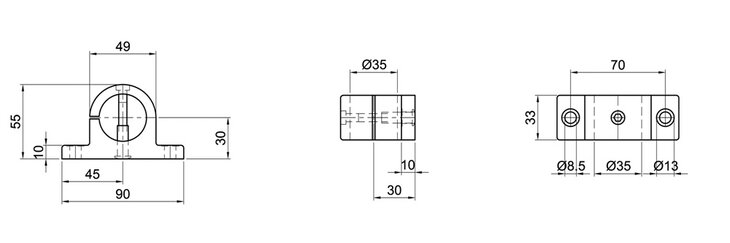

Technische Zeichnung eines einteiligen Wandlagers mit Ø35 Rohr, Vorderansicht, Seitenansicht und Draufsicht mit Maßangaben
Bestell-Nr.: RV-2360a Anfrage
