  • Griffgruppe TL.HH bestehend aus zwei Edelstahlrohren mit Aluminiumgriffenden in mattglänzender silberner Farbe
Griffgruppe TL.HH bestehend aus zwei Edelstahlrohren mit Aluminiumgriffenden in mattglänzender silberner Farbe

Griffe TL.HH

Werkstoff und Oberfläche:
Griffschenkel aus stranggepresstem Aluminium AlMgSi 0,5; mattglänzend, naturfarben eloxiert. Rohr und Rohrverbindungsschrauben aus Edelstahl, Werkstoff-Nr. 1.4301; Rohr feingeschliffen.

Lieferumfang:
Grifftyp TL.HH-25 zur Montage inkl. Zylinderkopfschrauben mit Innensechskant M8x65 DIN 912, Muttern und Unterlegscheiben aus Edelstahl; anderer Grifftyp ohne Befestigungsmaterial.

Hinweis:
Weitere Ausführungsarten s.a. unter Typenreihe HH.

Tragkraft:
min. 1000 N.

mehr anzeigen weniger anzeigen

Ausführung TL.HH-25

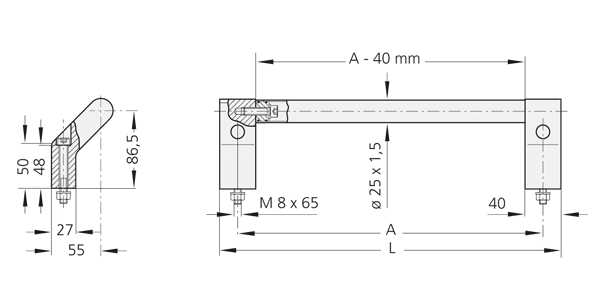

Technische Zeichnung eines Aluminium-Edelstahl Griffs TL.HH-25 mit Querschnitt und Seitenansicht
Maßeinheit
A L Bestell-Nr.
A L Bestell-Nr.
A 200 L 240 Bestell-Nr. TL.HH-25.200.37 3D+CAD
A 300 L 340 Bestell-Nr. TL.HH-25.300.37 3D+CAD
A 400 L 440 Bestell-Nr. TL.HH-25.400.37 3D+CAD
A 500 L 540 Bestell-Nr. TL.HH-25.500.37 3D+CAD
A 600 L 640 Bestell-Nr. TL.HH-25.600.37 3D+CAD

Ausführung TL.HH-30

Technische Zeichnung eines Türgriffs TL.HH mit Seitenansicht und Schnitt, bestehend aus Aluminiumprofil und Edelstahlrohr mit Befestigungselementen
Technische Zeichnung eines Griffs vom Typ TL.HH mit Querschnitt und Seitenansicht, bestehend aus stranggepresstem Aluminium und Edelstahlrohr mit Schraubverbindungen.
Maßeinheit
A L Bestell-Nr.
A L Bestell-Nr.
A 200 L 240 Bestell-Nr. TL.HH-30.200.37 3D+CAD
A 300 L 340 Bestell-Nr. TL.HH-30.300.37 3D+CAD
A 400 L 440 Bestell-Nr. TL.HH-30.400.37 3D+CAD
A 500 L 540 Bestell-Nr. TL.HH-30.500.37 3D+CAD
A 600 L 640 Bestell-Nr. TL.HH-30.600.37 3D+CAD
