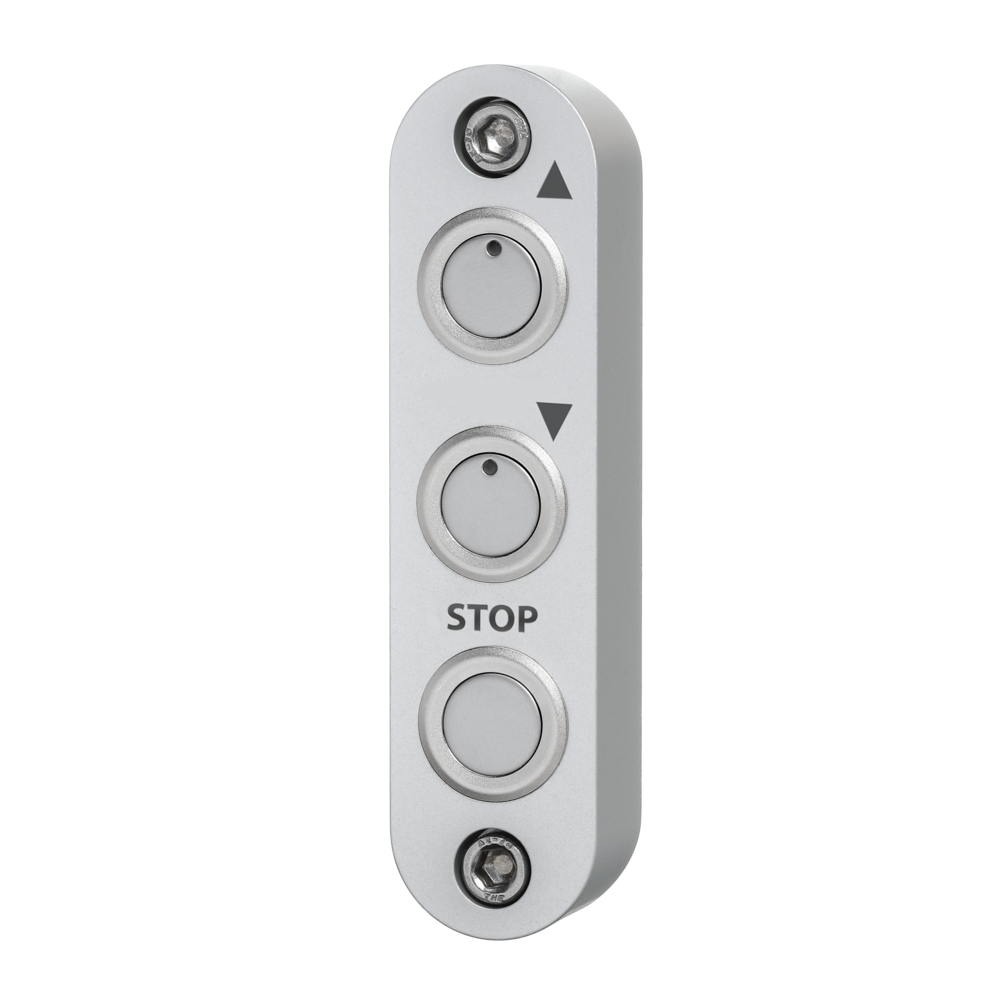

Tastergehäuse TG1

Kompaktes Tastergehäuse.

Werkstoff und Oberfläche:
Gehäuse aus Aluminium AlMgSi 0,5; glaskugelgestrahlt und naturfarben oder schwarz eloxiert.

Konstruktive Merkmale:
Version F für frontseitige Befestigung.
Version R für rückseitige Befestigung.

Funktionselemente:
Drucktaster, ausgeführt als Schließer.

Anschluss:
Anschlussleitung 5 m aus dem Tastergehäuse herausgeführt.

Schutzart:
IP 54.

Hinweis:
Andere Längen und Ausführungen auf Anfrage.

mehr anzeigen weniger anzeigen

Ausführung frontseitige Montage

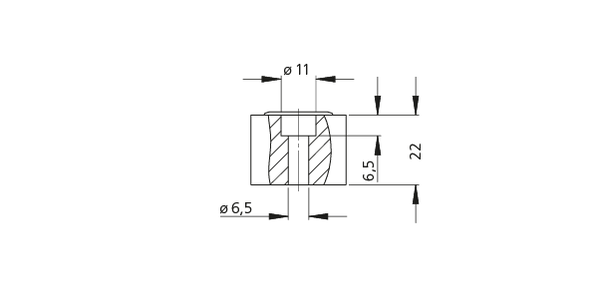

Technische Zeichnung zeigt ein zylindrisches Bauteil mit Durchmesser 11 mm und Höhe 22 mm, mit innerem Zylinder 6,5 mm Durchmesser und 6,5 mm Höhe.
Technische Zeichnung eines Tastergehäuses mit drei Drucktastern und deren Abmessungen in Zoll
Maßeinheit
Eloxalausführung
Produkt Typ Beschreibung Aluminium eloxiert naturfarben
Bestell-Nr. 		Aluminium eloxiert schwarz
Bestell-Nr.
Produkt Typ Beschreibung Aluminium eloxiert naturfarben
Bestell-Nr. 		Aluminium eloxiert schwarz
Bestell-Nr.
Produkt Typ TG1-01 Beschreibung 1 Drucktaster Aluminium eloxiert naturfarben
Bestell-Nr. TG1-01.F100.01 3D+CAD 		Aluminium eloxiert schwarz
Bestell-Nr. TG1-01.F100.04 3D+CAD
Produkt Typ TG1-02 Beschreibung 2 Drucktaster Aluminium eloxiert naturfarben
Bestell-Nr. TG1-02.F100.01 3D+CAD 		Aluminium eloxiert schwarz
Bestell-Nr. TG1-02.F100.04 3D+CAD
Produkt Typ TG1-06 Beschreibung 3 Drucktaster Aluminium eloxiert naturfarben
Bestell-Nr. TG1-06.F100.01 3D+CAD 		Aluminium eloxiert schwarz
Bestell-Nr. TG1-06.F100.04 3D+CAD

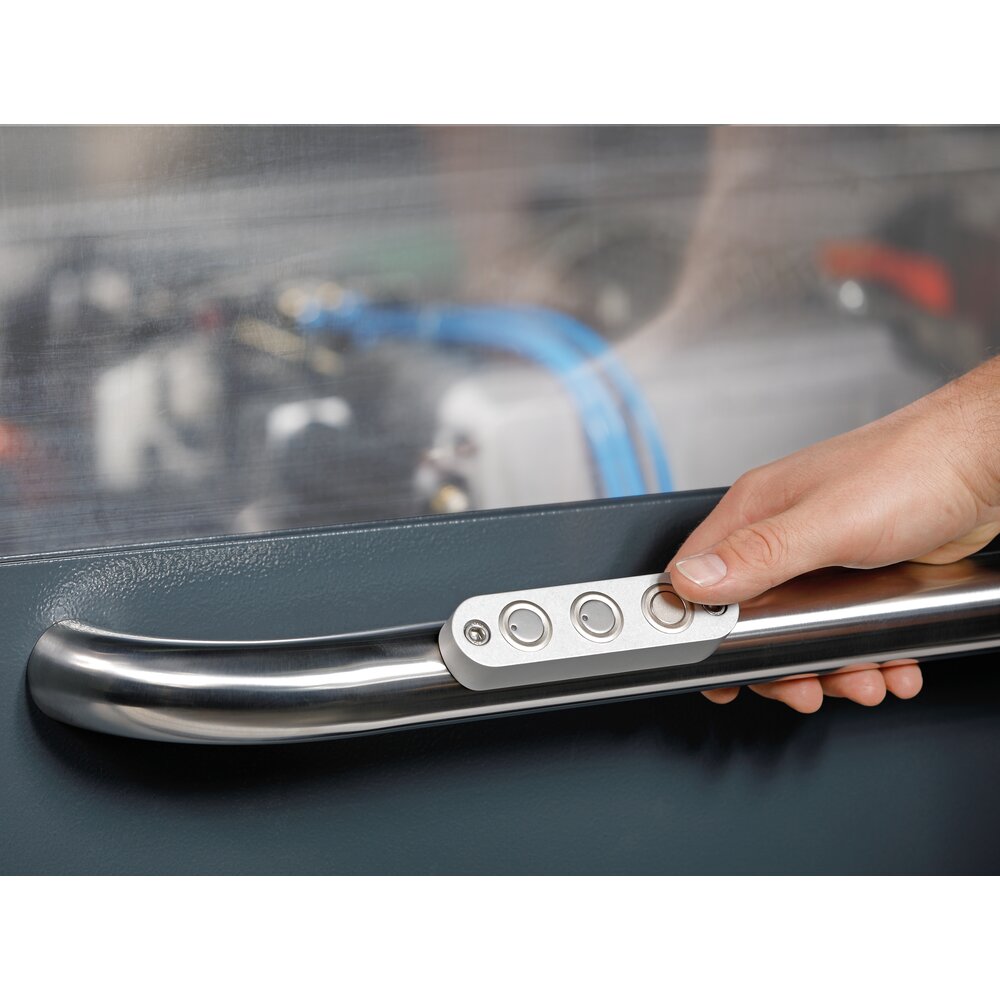

Ausführung frontseitige Montage auf Rohr Ø30

Rechteckiges Tastergehäuse mit drei Drucktastern, beschrieben mit grüner und roter LED, Bemaßung in Millimetern
Technische Zeichnung eines Querschnitts mit Maßangaben
Technische Zeichnung eines rechteckigen Tastergehäuses mit drei vertikal angeordneten Drucktastern, zwei davon mit grüner und roter LED, mit Maßangaben in Zoll

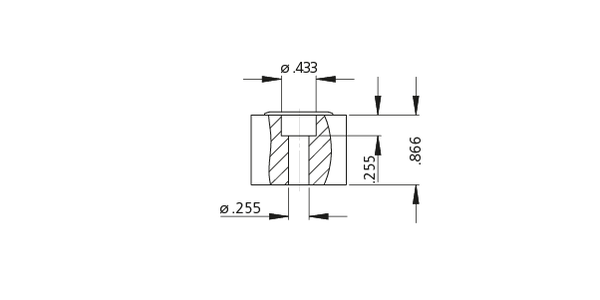

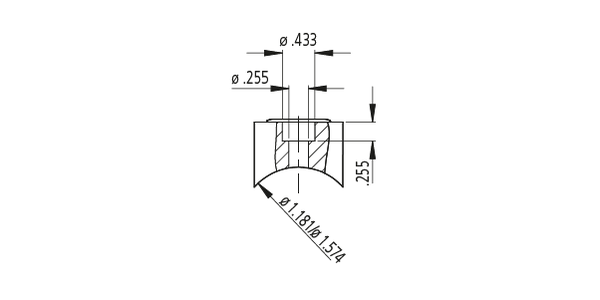

Querschnitt eines zylindrischen Teils mit Durchmessern von 0,433 Zoll oben, 0,255 Zoll innen, Höhe 0,255 Zoll und schräger Kante mit Durchmessern 1,181 bis 1,574 Zoll
Maßeinheit
Eloxalausführung
Produkt Typ Beschreibung Aluminium eloxiert naturfarben
Bestell-Nr. 		Aluminium eloxiert schwarz
Bestell-Nr.
Produkt Typ Beschreibung Aluminium eloxiert naturfarben
Bestell-Nr. 		Aluminium eloxiert schwarz
Bestell-Nr.
Produkt Typ TG1-01 Beschreibung 1 Drucktaster Aluminium eloxiert naturfarben
Bestell-Nr. TG-01.F100.030.01 3D+CAD 		Aluminium eloxiert schwarz
Bestell-Nr. TG-01.F100.030.04 3D+CAD
Produkt Typ TG1-02 Beschreibung 2 Drucktaster Aluminium eloxiert naturfarben
Bestell-Nr. TG1-02.F100.030.01 3D+CAD 		Aluminium eloxiert schwarz
Bestell-Nr. TG1-02.F100.030.04 3D+CAD
Produkt Typ TG1-06 Beschreibung 3 Drucktaster Aluminium eloxiert naturfarben
Bestell-Nr. TG1-06.F100.030.01 3D+CAD 		Aluminium eloxiert schwarz
Bestell-Nr. TG1-06.F100.030.04 3D+CAD

Ausführung frontseitige Montage auf Rohr Ø40

Technische Zeichnung eines Tastergehäuses mit drei Drucktastern, Maßangaben und Beschriftungen in Deutsch und Englisch

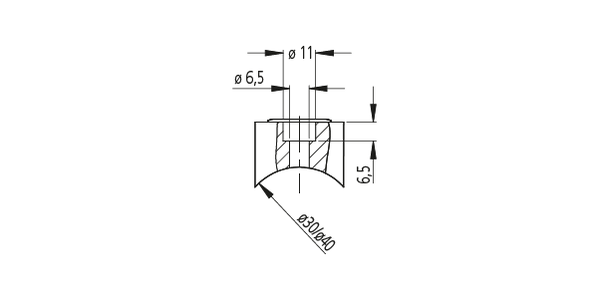

Querschnitt des Drucktasters aus dem Tastergehäuse TG1 mit Bemaßungen und Radien
Technische Zeichnung eines Bauteils mit mehreren Durchmessern und Längenangaben in Zoll
Maßeinheit
Eloxalausführung
Produkt Typ Beschreibung Aluminium eloxiert naturfarben
Bestell-Nr. 		Aluminium eloxiert schwarz
Bestell-Nr.
Produkt Typ Beschreibung Aluminium eloxiert naturfarben
Bestell-Nr. 		Aluminium eloxiert schwarz
Bestell-Nr.
Produkt Typ TG1-01 Beschreibung 1 Drucktaster Aluminium eloxiert naturfarben
Bestell-Nr. TG1-01.F100.040.01 3D+CAD 		Aluminium eloxiert schwarz
Bestell-Nr. TG1-01.F100.040.04 3D+CAD
Produkt Typ TG1-02 Beschreibung 2 Drucktaster Aluminium eloxiert naturfarben
Bestell-Nr. TG1-02.F100.040.01 3D+CAD 		Aluminium eloxiert schwarz
Bestell-Nr. TG1-02.F100.040.04 3D+CAD
Produkt Typ TG1-06 Beschreibung 3 Drucktaster Aluminium eloxiert naturfarben
Bestell-Nr. TG1-06.F100.040.01 3D+CAD 		Aluminium eloxiert schwarz
Bestell-Nr. TG1-06.F100.040.04 3D+CAD

Ausführung rückseitige Montage

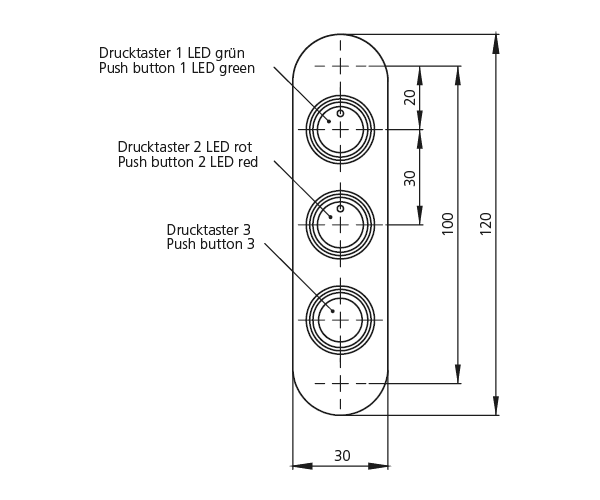

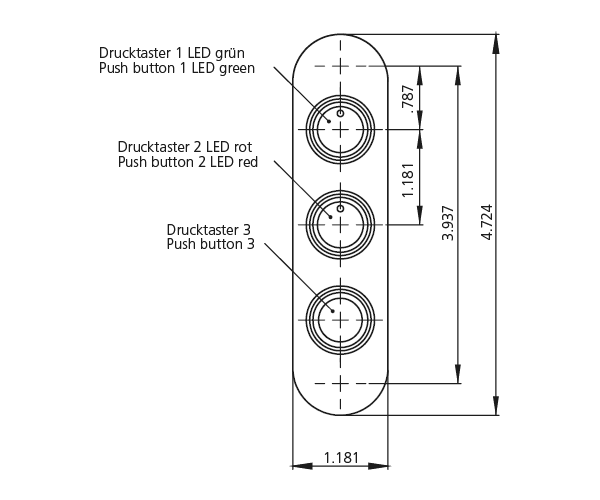

Technische Zeichnung eines rechteckigen Tastergehäuses mit drei vertikal angeordneten Drucktastern, Beschriftungen in deutscher und englischer Sprache, mit den Maßen 120 mm Höhe und 30 mm Breite.

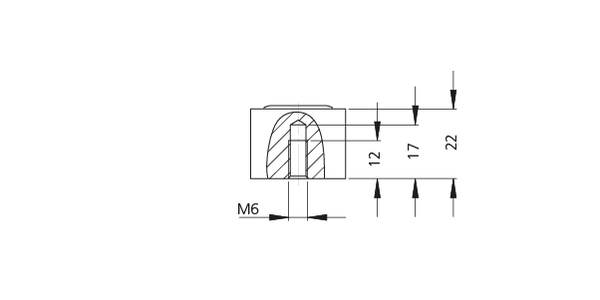

Querschnittzeichnung eines Tastergehäuses mit vertikalen Maßen 12 mm, 17 mm, 22 mm und einem M6-Durchmesser

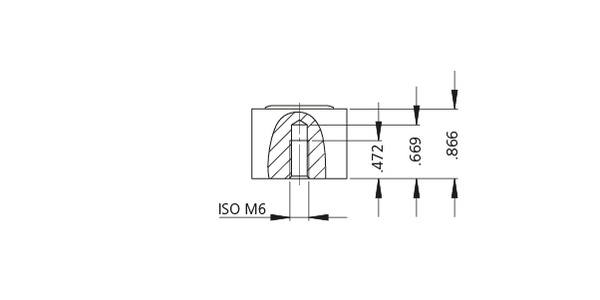

Querschnittszeichnung eines Tastergehäuses mit Beschriftungen der Maße und ISO-M6-Gewinde
Maßeinheit
Eloxalausführung
Produkt Typ Beschreibung Aluminium eloxiert naturfarben
Bestell-Nr. 		Aluminium eloxiert schwarz
Bestell-Nr.
Produkt Typ Beschreibung Aluminium eloxiert naturfarben
Bestell-Nr. 		Aluminium eloxiert schwarz
Bestell-Nr.
Produkt Typ TG1-01 Beschreibung 1 Drucktaster Aluminium eloxiert naturfarben
Bestell-Nr. TG1-01.R100.01 3D+CAD 		Aluminium eloxiert schwarz
Bestell-Nr. TG1-01.R100.04 3D+CAD
Produkt Typ TG1-02 Beschreibung 2 Drucktaster Aluminium eloxiert naturfarben
Bestell-Nr. TG1-02.R100.01 3D+CAD 		Aluminium eloxiert schwarz
Bestell-Nr. TG1-02.R100.04 3D+CAD
Produkt Typ TG1-06 Beschreibung 3 Drucktaster Aluminium eloxiert naturfarben
Bestell-Nr. TG1-06.R100.01 3D+CAD 		Aluminium eloxiert schwarz
Bestell-Nr. TG1-06.R100.04 3D+CAD

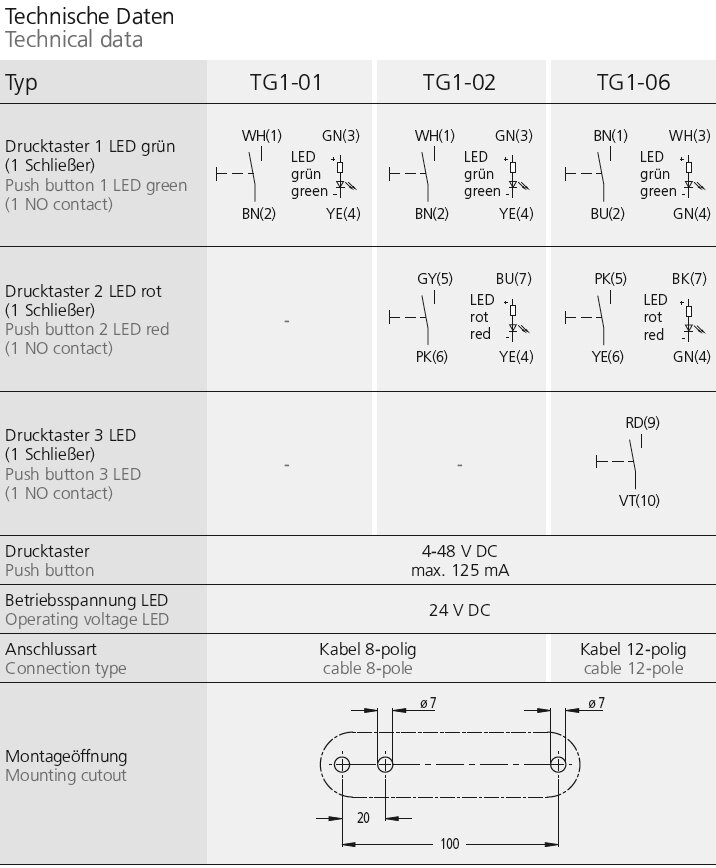

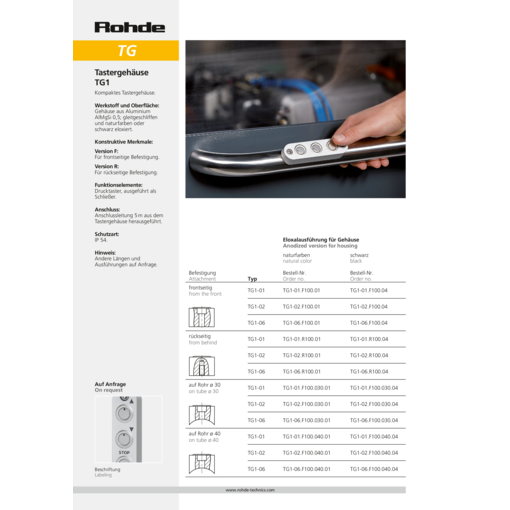

Technische Zeichnung und Datenblatt mit Schaltplänen der Drucktaster TG1-01, TG1-02, TG1-06, Betriebsspannungen, Kabelanschlussarten und Montageöffnungsmaßen
