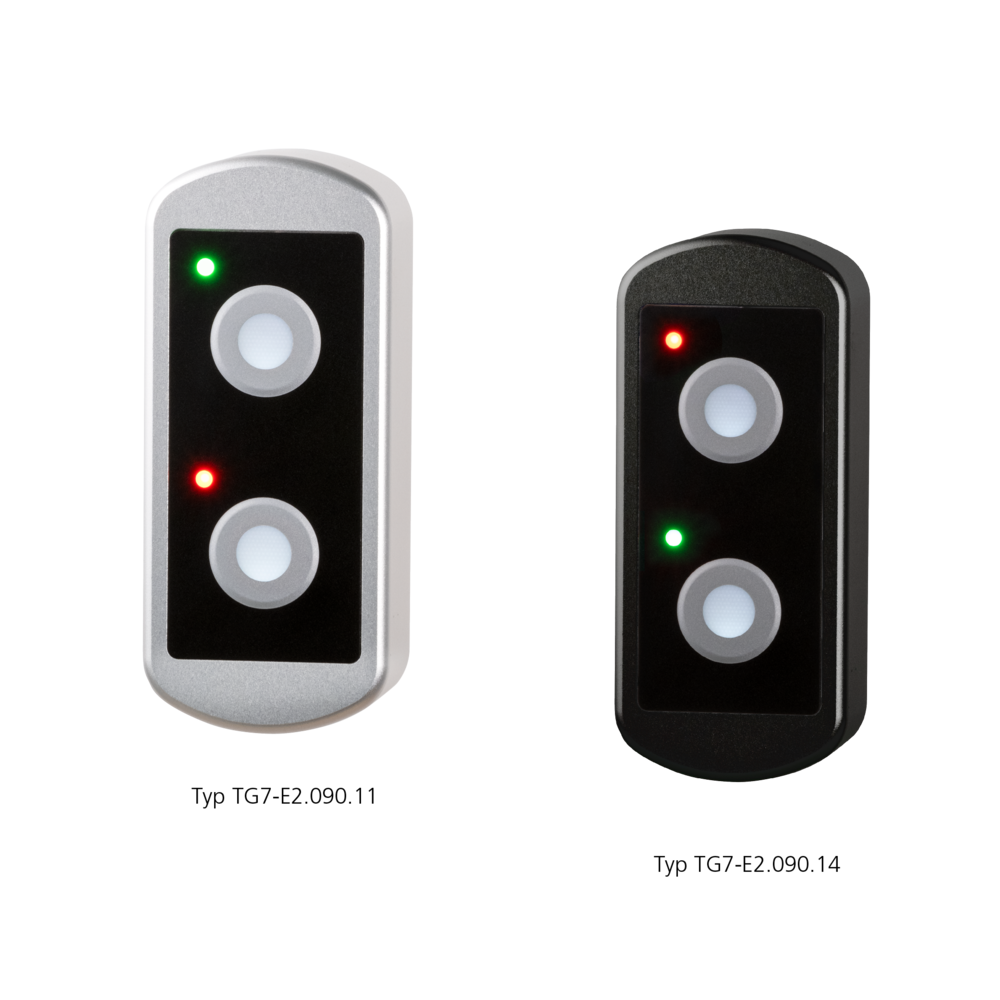

  • Switch housing with membrane key pad | © Rohde AG

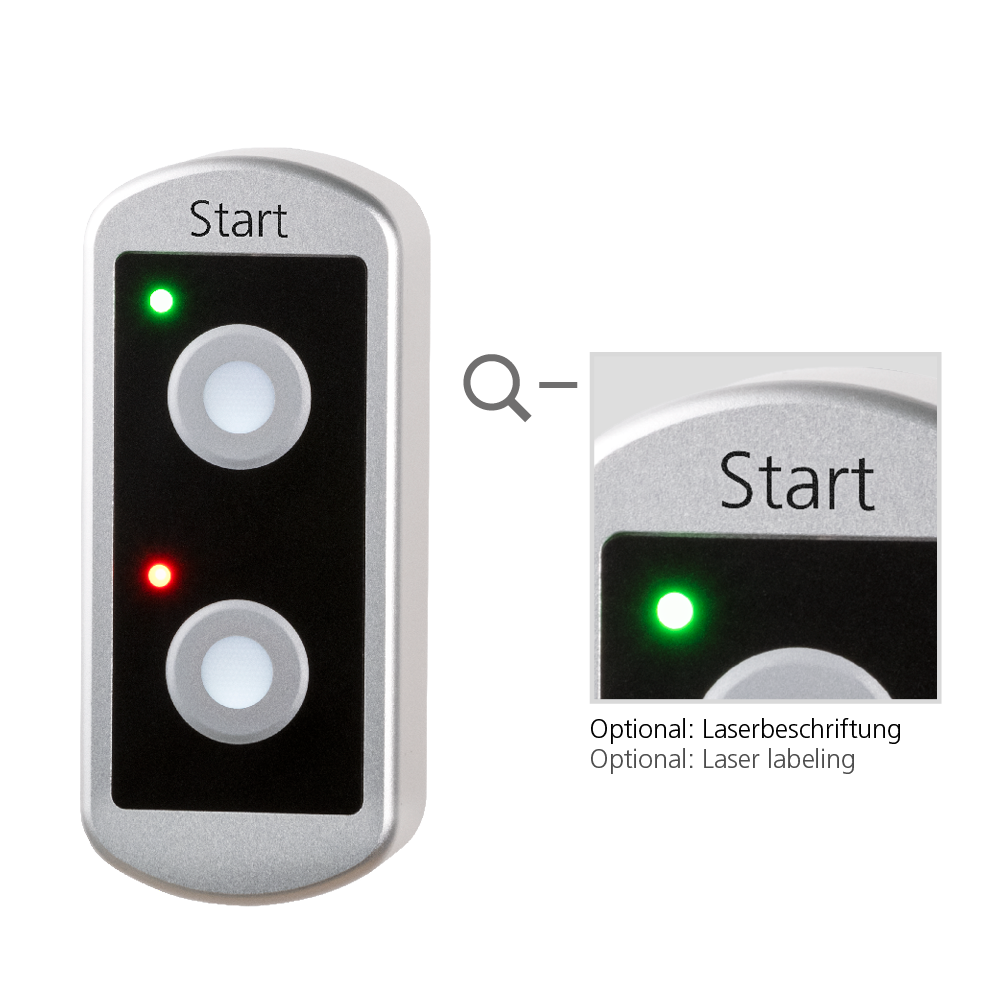

  • Option: Labeling | © Rohde AG

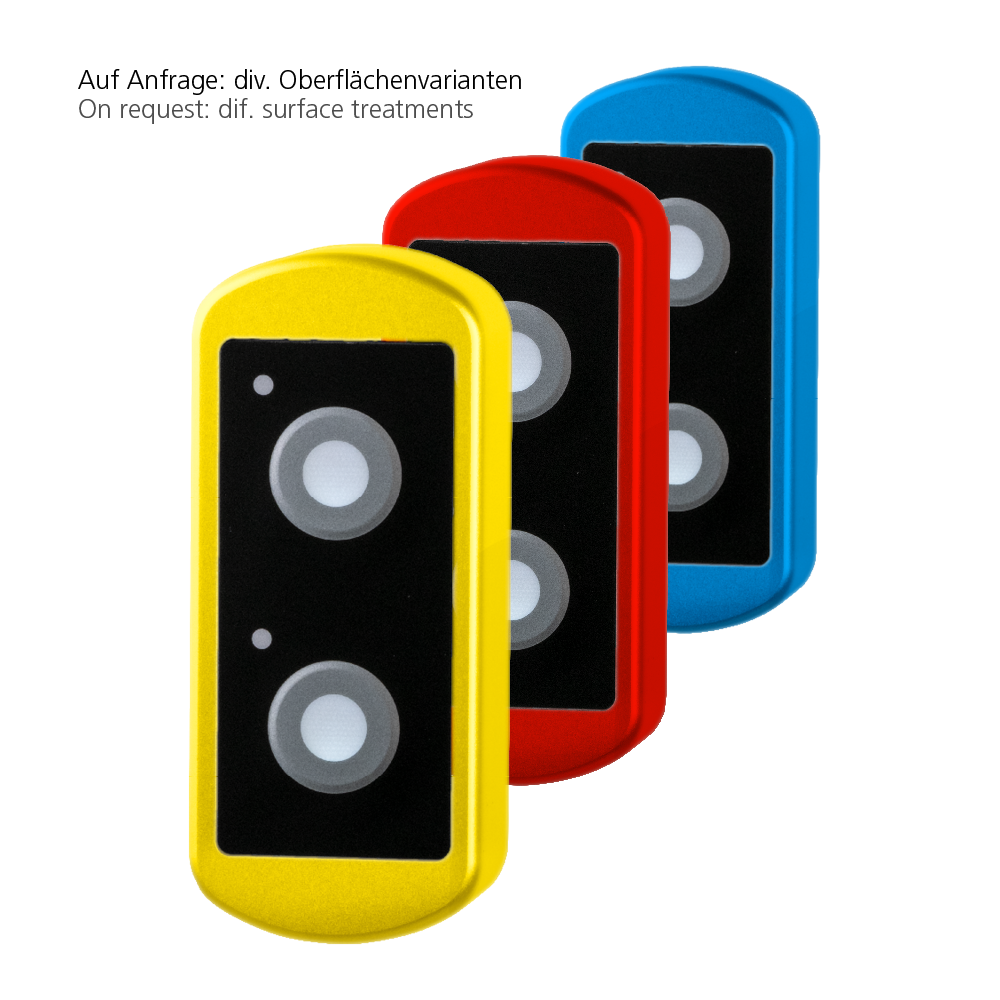

  • Option: Other colours on request | © Rohde AG
Switch housing with membrane key pad | © Rohde AG
Option: Labeling | © Rohde AG
Option: Other colours on request | © Rohde AG

Tastergehäuse TG7

Werkstoff und Oberfläche:
Gehäuse aus Aluminium AlMgSi 0,5; gestrahlt und naturfarben oder schwarz eloxiert.

Funktionselemente:
Folientastatur mit 2 beleuchteten Drucktastern (Schließer) und Statusanzeige rot und grün.

Anschluss:
Anschlussleitung 12-polig 5m aus dem Tastergehäuse herausgeführt.

Schutzart:
IP 54.

Hinweis:
Farbgestaltung der Tastatur nach Kundenwunsch möglich.
Laserbeschriftung optional.

mehr anzeigen weniger anzeigen
  • Beschriftung möglich
  • weitere Farbausführungen
mehr anzeigen weniger anzeigen
Technische Zeichnung eines rechteckigen Tastergehäuses TG7 mit zwei beleuchteten Tastern, zwei Statusanzeigen und Kabeldurchführung, mit Beschriftung der Maße und Elemente.
Technische Zeichnung des Tastergehäuses TG7 mit Maßangaben und Beschriftungen der einzelnen Funktionskomponenten wie Taster 1, Taster 2, Statusanzeige 1 und 2, sowie Seitenansicht mit Kabeldurchmesser und Befestigungsbohrungen
Maßeinheit
Typ
Beschreibung Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
Beschreibung Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
Beschreibung 2 Drucktaster Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
TG7-E2.090.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
TG7-E2.090.14 3D+CAD
