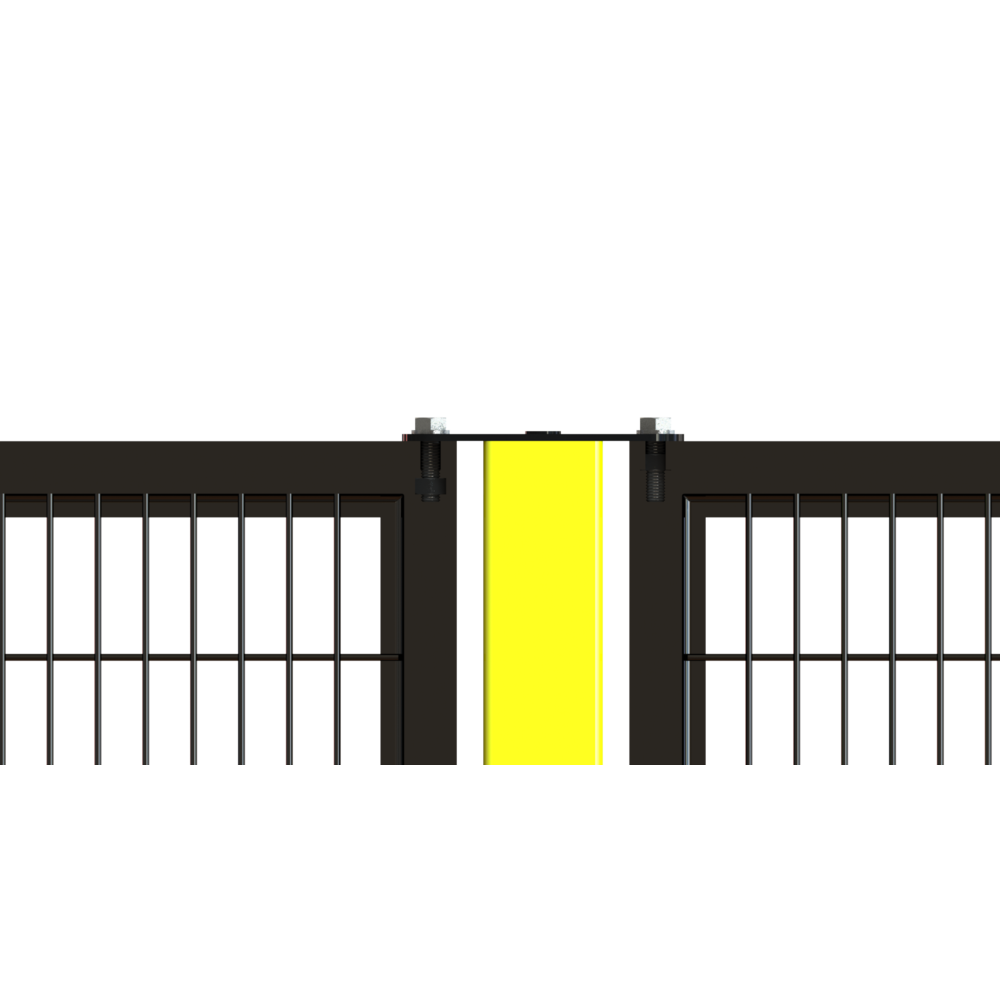

Schwarzes Metallzaunelement mit Punktschweißgitter und gelbem Vierkantrohrpfosten mit Befestigungsplatte und Schrauben

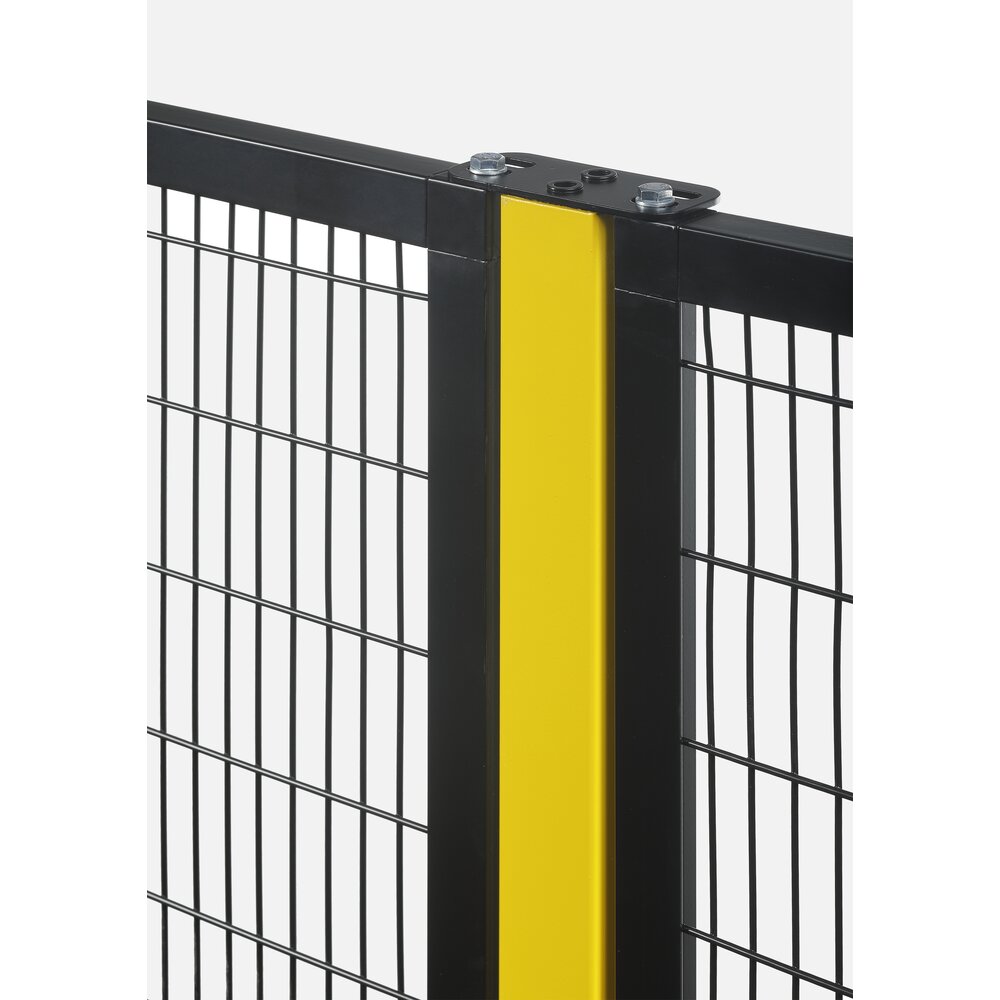

Nahaufnahme eines Zaunfelds aus Punktschweißgitter mit vertikalen und horizontalen Drähten, seitlich befestigt, mit einem gelben vertikalen Element in der Mitte

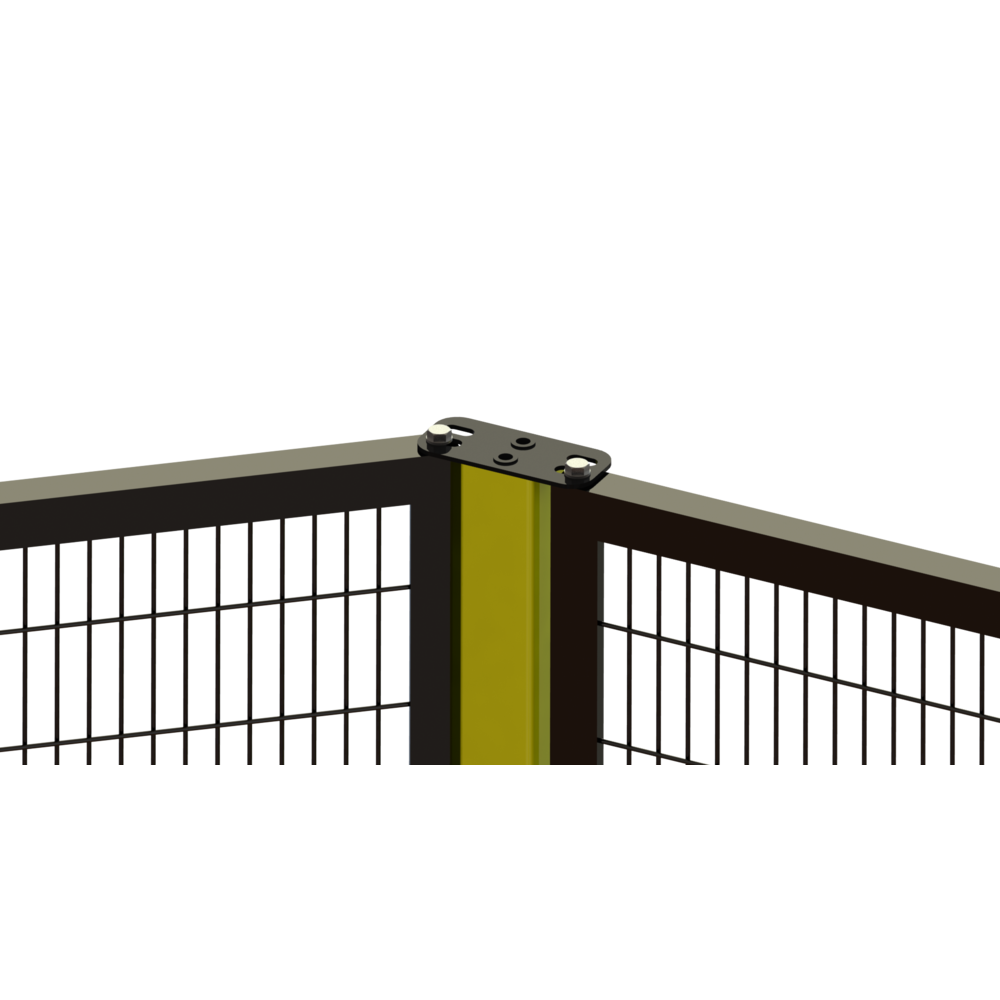

Nahaufnahme einer Eckverbindung eines Schutzzauns mit schwarzen Gitterrahmen und gelbem Vierkantpfosten
Zaunfeld aus Vierkantrohr und Punktschweißgitter mit gelbem Verbindungspfosten und schwebenden Schrauben für Montagedemonstration

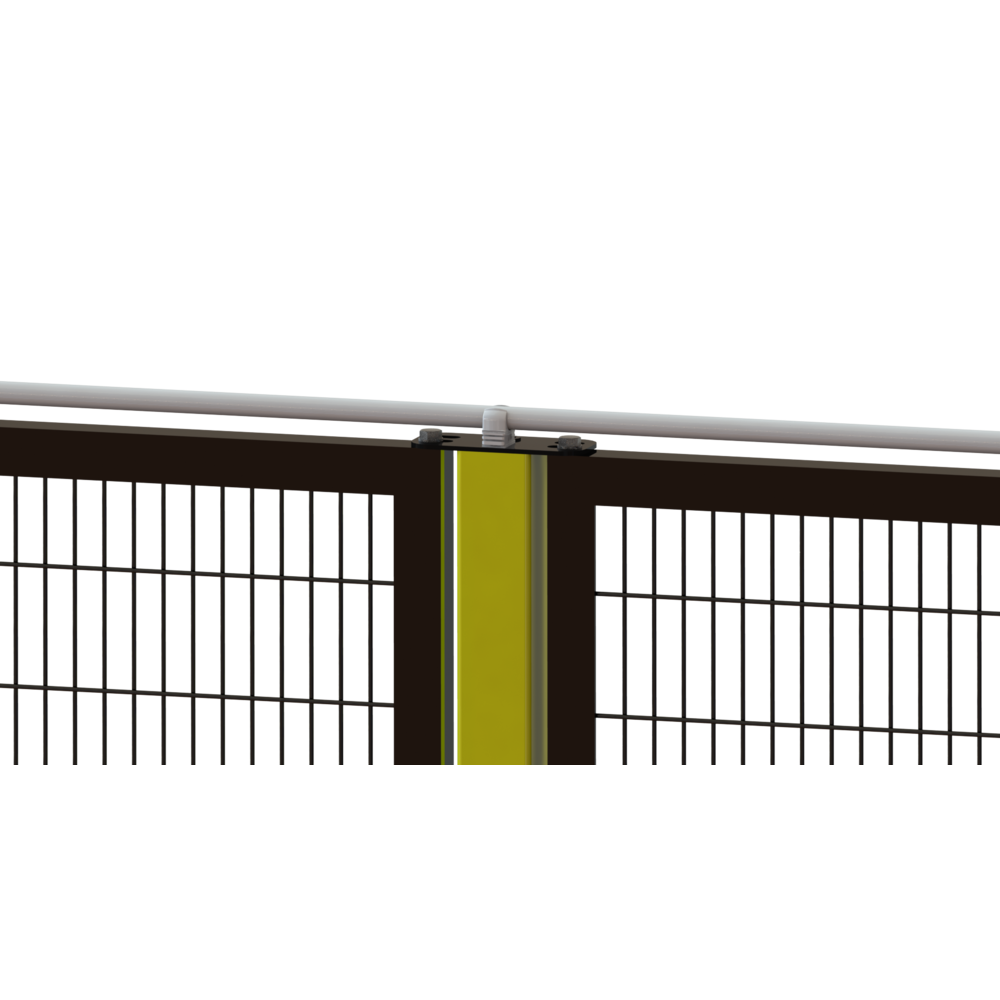

Nahaufnahme von zwei schwarzen Zaunfeldern mit Gitter, an einem gelben Vierkantrohrpfosten befestigt, mit Kabeldurchführung auf dem Pfosten

Schutzzaun mit Rahmen SZ-01

Werkstoff
Die Zaunelemente bestehen aus einem Rahmen mit Punktschweißgitter mit Drahtstärke Ø3mm.
Die Pfosten bestehen aus Vierkantrohr 50x50x2mm und werden mit Verankerungsbasis geliefert.

Vorteile

  • Ein-Mann-Montage, dadurch reduzieren sich die Montagekosten
  • keine offenen Drahtenden
  • hohe Steifigkeit
  • beliebige Winkel sind möglich
  • der Rahmen kann durch den Austausch des Scharniers als Tür verwendet werden
  • verschiedene Füllelemente möglich
  • Montageplatten für Sicherheitstechnik können vormontiert werden
  • Kabelführung am Zaun
  • Projektierung für Schutzzaun möglich
  • andere Farben
  • Füße sind in der Höhe verstellbar
  • nach ISO 13857
mehr anzeigen weniger anzeigen

Ausführung Pfosten

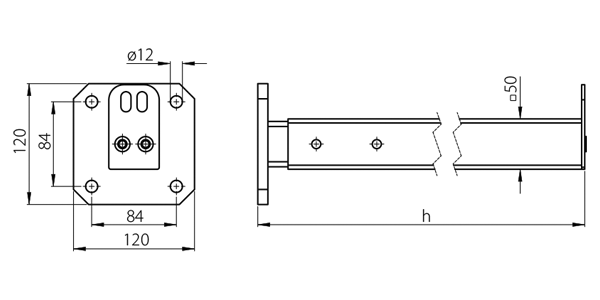

Technische Zeichnung eines Pfostens mit quadratischer Basisplatte und Vierkantrohr mit Maßen

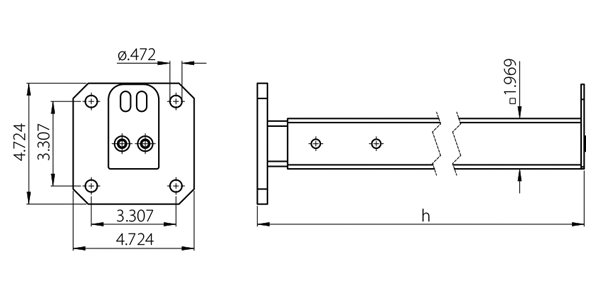

Technische Zeichnung eines Pfostens für Schutzzäune mit Basisplatte und Rohr inklusive Maße in Zoll
Maßeinheit
Höhe
670
Bestell-Nr. 		1170
Bestell-Nr. 		1670
Bestell-Nr. 		2170
Bestell-Nr. 		2670
Bestell-Nr.
670
Bestell-Nr. 		1170
Bestell-Nr. 		1670
Bestell-Nr. 		2170
Bestell-Nr. 		2670
Bestell-Nr.
670
Bestell-Nr. SZ-01.5050.0500.1023 		1170
Bestell-Nr. SZ-01.5050.1000.1023 		1670
Bestell-Nr. SZ-01.5050.1500.1023 		2170
Bestell-Nr. SZ-01.5050.2000.1023 		2670
Bestell-Nr. SZ-01.5050.2500.1023

Ausführung Zaunfeld

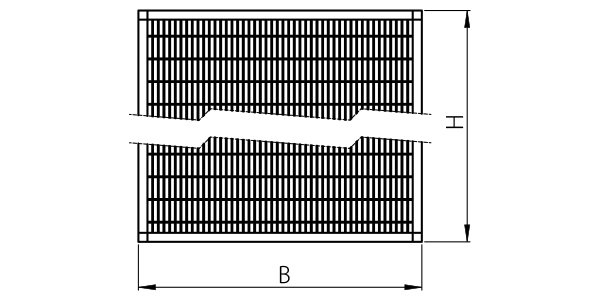

Technische Zeichnung eines rechteckigen Zaunfeldes mit Punktschweißgitter und den Maßen B und H
Maßeinheit
Höhe
Breite 500
Bestell-Nr. 		1000
Bestell-Nr. 		1500
Bestell-Nr. 		2000
Bestell-Nr. 		2500
Bestell-Nr.
Breite 500
Bestell-Nr. 		1000
Bestell-Nr. 		1500
Bestell-Nr. 		2000
Bestell-Nr. 		2500
Bestell-Nr.
Breite 250 500
Bestell-Nr. SZ-01.0500.0250.9005 		1000
Bestell-Nr. SZ-01.1000.0250.9005 		1500
Bestell-Nr. SZ-01.1500.0250.9005 		2000
Bestell-Nr. SZ-01.2000.0250.9005 		2500
Bestell-Nr. SZ-01.2500.0250.9005
Breite 500 500
Bestell-Nr. SZ-01.0500.0500.9005 		1000
Bestell-Nr. SZ-01.1000.0500.9005 		1500
Bestell-Nr. SZ-01.1500.0500.9005 		2000
Bestell-Nr. SZ-01.2000.0500.9005 		2500
Bestell-Nr. SZ-01.2500.0500.9005
Breite 750 500
Bestell-Nr. SZ-01.0500.0750.9005 		1000
Bestell-Nr. SZ-01.1000.0750.9005 		1500
Bestell-Nr. SZ-01.1500.0750.9005 		2000
Bestell-Nr. SZ-01.2000.0750.9005 		2500
Bestell-Nr. SZ-01.2500.0750.9005
Breite 1000 500
Bestell-Nr. SZ-01.0500.1000.9005 		1000
Bestell-Nr. SZ-01.1000.1000.9005 		1500
Bestell-Nr. SZ-01.1500.1000.9005 		2000
Bestell-Nr. SZ-01.2000.1000.9005 		2500
Bestell-Nr. SZ-01.2500.1000.9005
Breite 1250 500
Bestell-Nr. SZ-01.0500.1250.9005 		1000
Bestell-Nr. SZ-01.1000.1250.9005 		1500
Bestell-Nr. SZ-01.1500.1250.9005 		2000
Bestell-Nr. SZ-01.2000.1250.9005 		2500
Bestell-Nr. SZ-01.2500.1250.9005
Breite 1500 500
Bestell-Nr. SZ-01.0500.1500.9005 		1000
Bestell-Nr. SZ-01.1000.1500.9005 		1500
Bestell-Nr. SZ-01.1500.1500.9005 		2000
Bestell-Nr. SZ-01.2000.1500.9005 		2500
Bestell-Nr. SZ-01.2500.1500.9005
Breite 1750 500
Bestell-Nr. SZ-01.0500.1750.9005 		1000
Bestell-Nr. SZ-01.1000.1750.9005 		1500
Bestell-Nr. SZ-01.1500.1750.9005 		2000
Bestell-Nr. SZ-01.2000.1750.9005 		2500
Bestell-Nr. SZ-01.2500.1750.9005
Breite 2000 500
Bestell-Nr. SZ-01.0500.2000.9005 		1000
Bestell-Nr. SZ-01.1000.2000.9005 		1500
Bestell-Nr. SZ-01.1500.2000.9005 		2000
Bestell-Nr. SZ-01.2000.2000.9005 		2500
Bestell-Nr. SZ-01.2500.2000.9005
