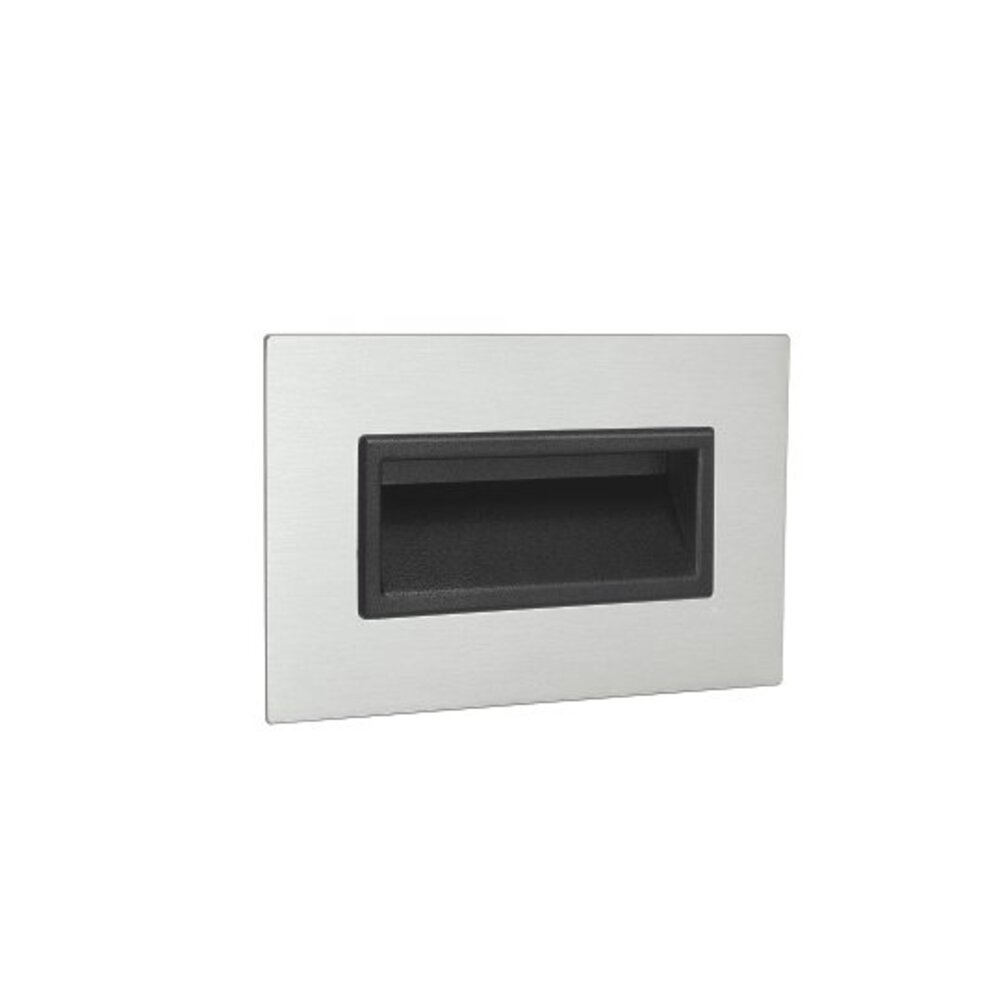

  • Schwarzer rechteckiger Muldengriff aus Kunststoff mit feiner Struktur, montiert auf einer silbernen rechteckigen Metallplatte
Schwarzer rechteckiger Muldengriff aus Kunststoff mit feiner Struktur, montiert auf einer silbernen rechteckigen Metallplatte

Griffe KM-36

Bündiger Muldengriff zum Heben oder Ziehen.

Werkstoff und Oberfläche:
ABS, schwarz, ähnlich RAL 9005, mit Feinstruktur im Sichtbereich.

Konstruktive Merkmale:
Einseitige, werkzeuglose Einlochinstallation durch selbstarretierende Griffmulde.

Montage:

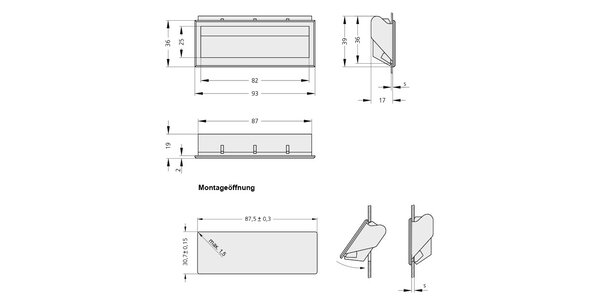

Muldengriff in den Ausschnitt setzen, so dass die Ausschnittoberkante in dem Spalt hinter der Sichtfläche des Griffes liegt. Dann die Unterkante des Griffes in den Ausschnitt drücken, bis dieser spürbar einrastet.

Tragkraft min. 400 N bei einer Installation in 1,2 mm Stahlblech. Maximalwerte in Abhängigkeit der Festigkeit der Montagewandung.

Tragkraft:
min. 400 N.

mehr anzeigen weniger anzeigen
Maßeinheit
S Bestell-Nr.
S Bestell-Nr.
S 1,0-1,4 Bestell-Nr. KM-36.14.093.9005 3D+CAD
S 1,4-1,8 Bestell-Nr. KM-36.18.093.9005 3D+CAD
S 1,8-2,1 Bestell-Nr. KM-36.21.093.9005 3D+CAD
S 2,1-2,5 Bestell-Nr. KM-36.25.093.9005 3D+CAD
