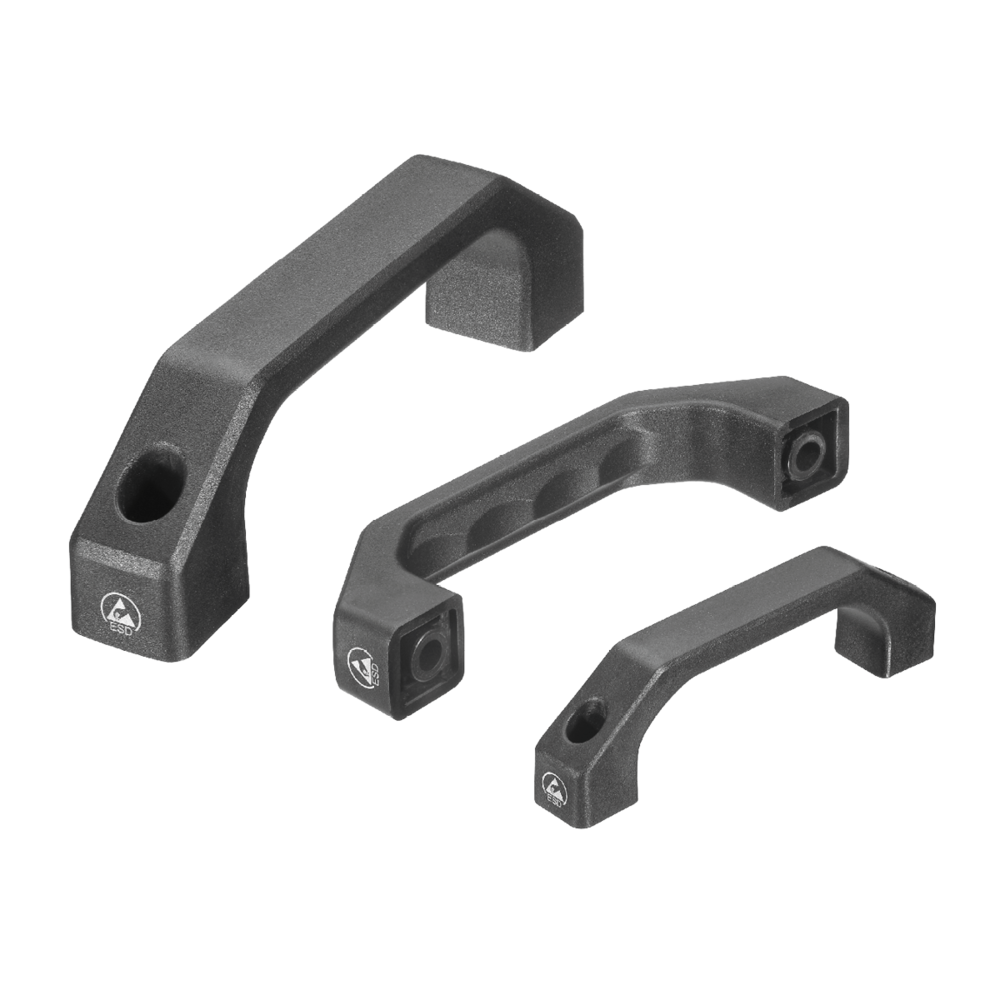

  • Kunststoff Bügelgriff RG für ESD Schutzzonen | © Rohde AG
Kunststoff Bügelgriff RG für ESD Schutzzonen | © Rohde AG

Griffe RG ESD

Griffe zum Schutz empfindlicher elektronischer Bauteile und Komponenten. Spezieller ableitfähiger Kunststoff sorgt für den Sicheren Einsatz in ESD Schutzzonen.

Werkstoff und Oberfläche:
Griff aus Polyamid PA6, glaskugelverstärkt,mattschwarz mit Feinstruktur.

Tragkraft:
min. 1.000 N.

Lieferumfang:
Innensechskantschrauben, Muttern und Unterlegscheiben aus Edelstahl.
Auch ohne Schrauben lieferbar.

mehr anzeigen weniger anzeigen
Maßeinheit
Lieferumfang
A L Ohne Schrauben
Bestell-Nr.
mit Schrauben
Bestell-Nr.
M T H D₁ D₂ D₃ S
A L Ohne Schrauben
Bestell-Nr.
mit Schrauben
Bestell-Nr.
M T H D₁ D₂ D₃ S
A 100 L 122 Ohne Schrauben
Bestell-Nr.
RG-1P.100.ESD 3D CAD
mit Schrauben
Bestell-Nr.
RG-1N.100.ESD 3D CAD
M M5x22 T 13 H 33 D₁ 17,0 D₂ 19 D₃ 8,5 S 20
A 120 L 146 Ohne Schrauben
Bestell-Nr.
RG-1P.120.ESD 3D CAD
mit Schrauben
Bestell-Nr.
RG-1N.120.ESD 3D CAD
M M6x25 T 15 H 39 D₁ 20,5 D₂ 24 D₃ 10,5 S 24
A 140 L 170 Ohne Schrauben
Bestell-Nr.
RG-1P.140.ESD 3D CAD
mit Schrauben
Bestell-Nr.
RG-1N.140.ESD 3D CAD
M M8x30 T 16 H 45 D₁ 24,0 D₂ 27 D₃ 12,0 S 28
A 160 L 194 Ohne Schrauben
Bestell-Nr.
RG-1P.160.ESD 3D CAD
mit Schrauben
Bestell-Nr.
RG-1N.160.ESD 3D CAD
M M8x35 T 20 H 52 D₁ 27,5 D₂ 31 D₃ 13,5 S 32
A 180 L 218 Ohne Schrauben
Bestell-Nr.
RG-1P.180.ESD 3D CAD
mit Schrauben
Bestell-Nr.
RG-1N.180.ESD 3D CAD
M M10x40 T 20 H 58 D₁ 31,0 D₂ 35 D₃ 15,5 S 36
