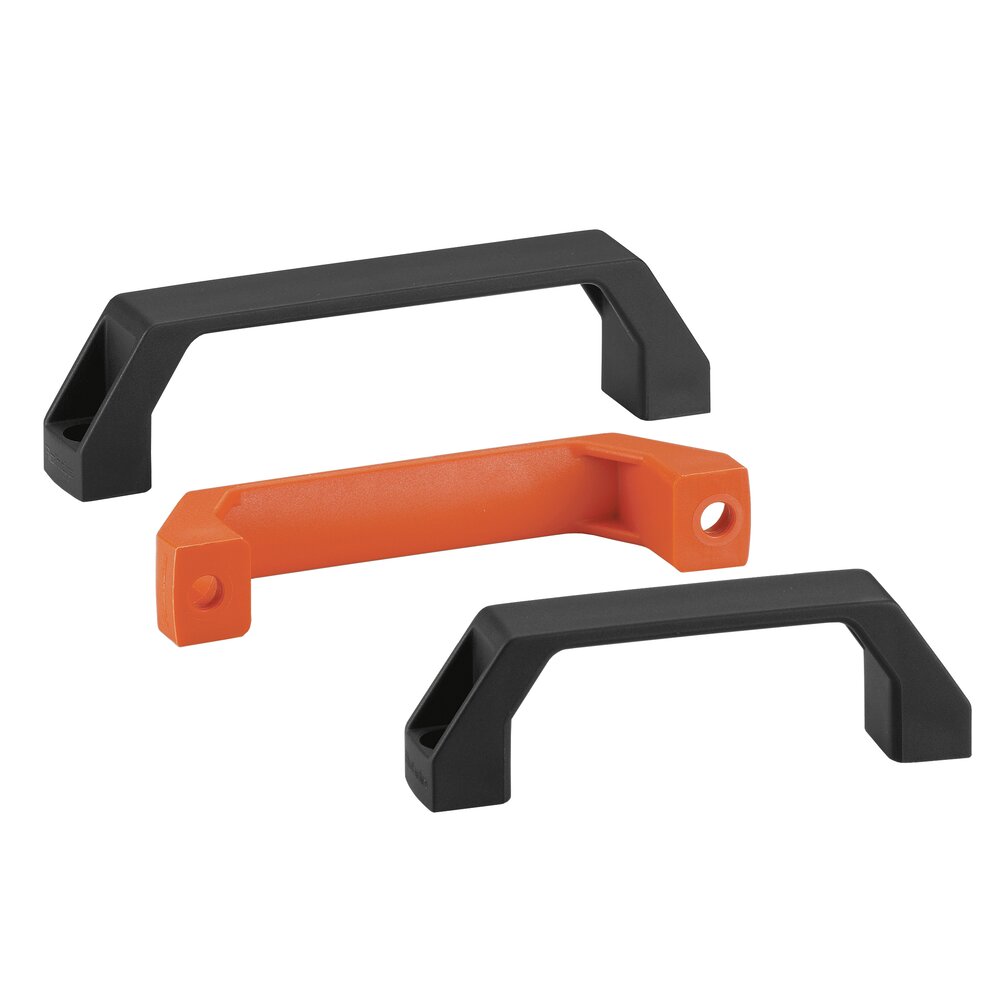

Griffe EC

Werkstoff und Oberfläche:
Griffe aus Polyamid PA6, glaskugelverstärkt, schwarz, ähnlich RAL 9005, oder orange, ähnlich RAL 2009, halbmatt mit Feinstruktur. Bohrungen für Zylinderschrauben M8 DIN 912 oder Senkschrauben M6 DIN 7991.

Tragkraft:
min. 1000 N.

mehr anzeigen weniger anzeigen

Ausführung EC-01

Maßeinheit
Ausführung
A L orange
Bestell-Nr.
schwarz
Bestell-Nr.
B₁ B₂ H S
A 120 L 138 orange
Bestell-Nr.
EC-01.120.09 3D CAD
schwarz
Bestell-Nr.
EC-01.120.84 3D CAD
B₁ 24,5 B₂ 26 H 42 S 8
A 140 L 158 orange
Bestell-Nr.
EC-01.140.09 3D CAD
schwarz
Bestell-Nr.
EC-01.140.84 3D CAD
B₁ 24,5 B₂ 26 H 42 S 8
A 160 L 178 orange
Bestell-Nr.
EC-01.160.09 3D CAD
schwarz
Bestell-Nr.
EC-01.160.84 3D CAD
B₁ 26,5 B₂ 28 H 45 S 9

Ausführung EC-02

Maßeinheit
Ausführung
A L orange
Bestell-Nr.
schwarz
Bestell-Nr.
B₁ B₂ H S
A 120 L 138 orange
Bestell-Nr.
EC-02.120.09 3D CAD
schwarz
Bestell-Nr.
EC-02.120.84 3D CAD
B₁ 24,5 B₂ 26 H 42 S 8
A 140 L 158 orange
Bestell-Nr.
EC-02.140.09 3D CAD
schwarz
Bestell-Nr.
EC-02.140.84 3D CAD
B₁ 24,5 B₂ 26 H 42 S 8
A 160 L 178 orange
Bestell-Nr.
EC-02.160.09 3D CAD
schwarz
Bestell-Nr.
EC-02.160.84 3D CAD
B₁ 26,5 B₂ 28 H 45 S 9
