GM-30.C - Rohde AG | Griffe aus Aluminium, Edelstahl und Kunststoff

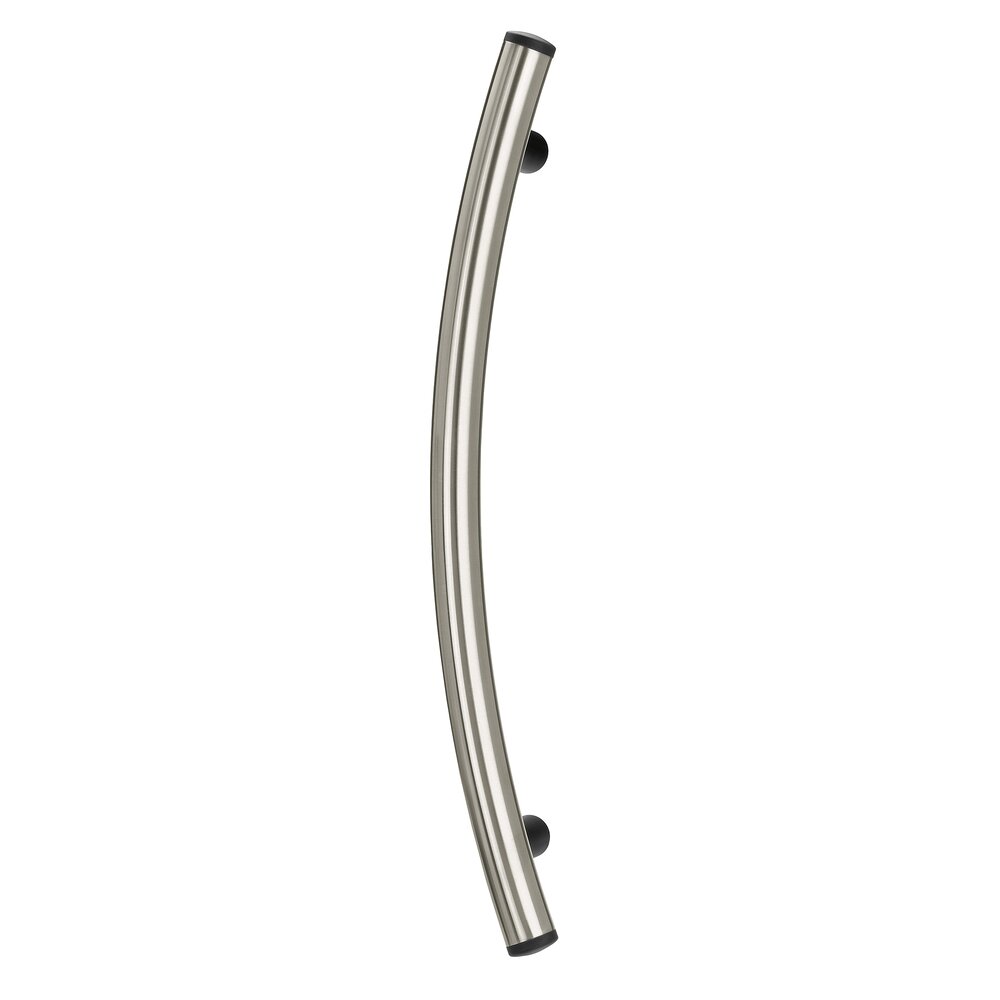

  • Gebogener Maschinengriff aus Edelstahl mit schwarzen Endkappen und Halterungen, isoliert auf weißem Hintergrund
Gebogener Maschinengriff aus Edelstahl mit schwarzen Endkappen und Halterungen, isoliert auf weißem Hintergrund

Griffe GM-30.C

Gebogene Maschinengriffe in modernem Industriedesign.

Werkstoff und Oberfläche:
Rohr ø 30 x 1,5 mm aus Edelstahl, feingeschliffen, Werkstoff-Nr. 1.4301. Rohrhalter aus Aluminium AlMgSi 0,5; mattglänzend schwarz eloxiert, Endkappen aus Polyamid PA 6, schwarz mit Feinstruktur.

Tragkraft:
min. 1000 N.

mehr anzeigen weniger anzeigen
Technische Zeichnung eines gebogenen Maschinengriffs mit Maßen und Details zur Befestigung
Technische Zeichnung eines gebogenen Maschinengriffs aus Edelstahl mit Befestigungshaltern aus Aluminium und Endkappen aus Polyamid, dargestellt in drei Ansichten mit Maßen
Maßeinheit
A L Bestell-Nr.
A L Bestell-Nr.
A 400 L 520 Bestell-Nr. GM-30.C400.33 3D+CAD
A 500 L 620 Bestell-Nr. GM-30.C500.33 3D+CAD
A 600 L 720 Bestell-Nr. GM-30.C600.33 3D+CAD
