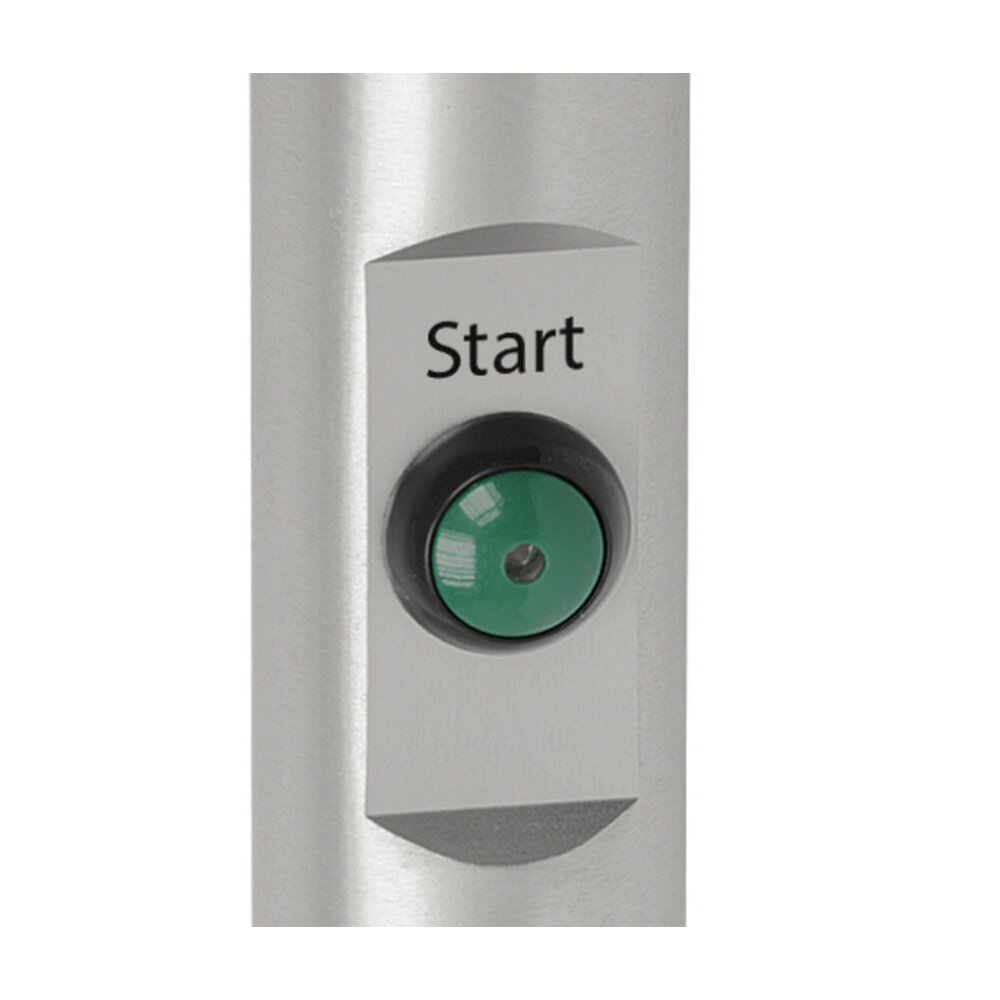

Individuelle Beschriftung ab Stückzahl 1.

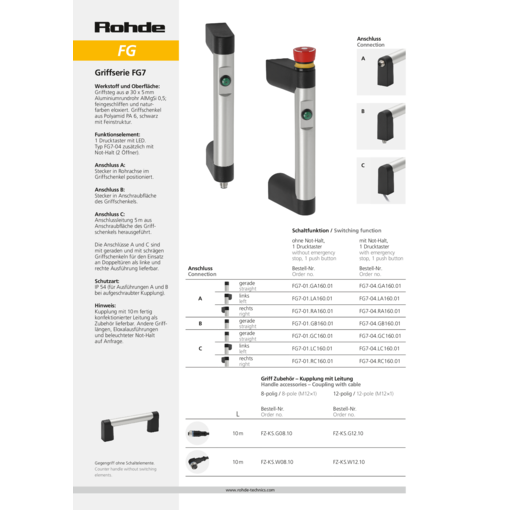

Werkstoff und Oberfläche:
Griffsteg aus Ø30x5 mm Aluminiumrundrohr AlMgSi 0,5; feingeschliffen und naturfarben eloxiert. Griffschenkel aus Polyamid PA6, schwarz mit Feinstruktur.

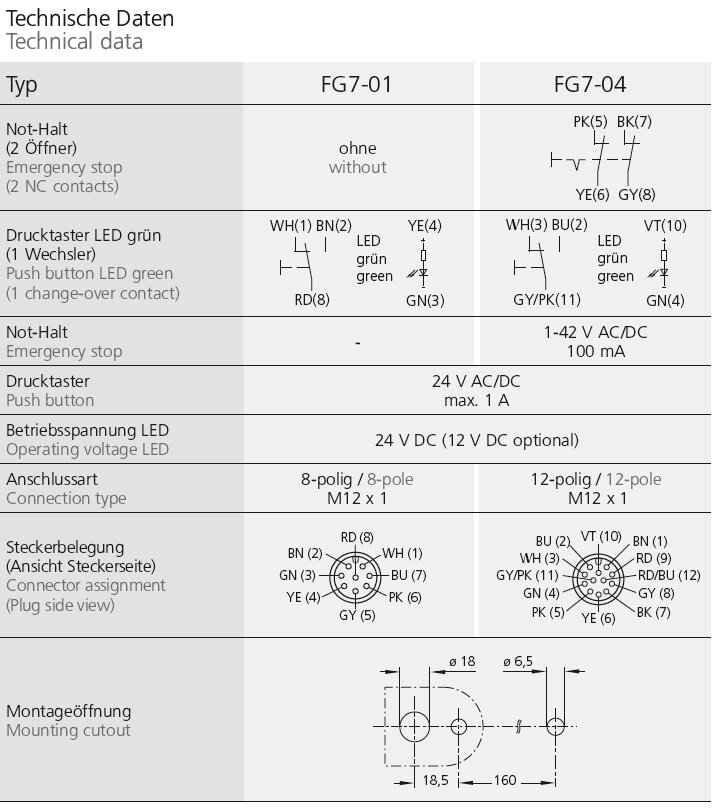

Funktionselement:
1 Drucktaster mit LED. Typ FG7-04 zusätzlich mit Not-Halt (2 Öffner).
Anschluss A:
Stecker in Rohrachse im Griffschenkel positioniert.
Anschluss B:
Stecker in Anschraubfläche des Griffschenkels.
Anschluss C:
Anschlussleitung 5m aus Anschraubfläche des Griffschenkels herausgeführt.

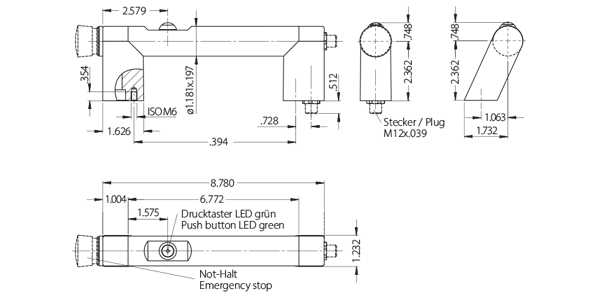

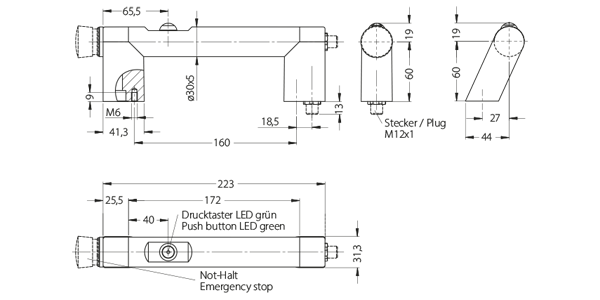

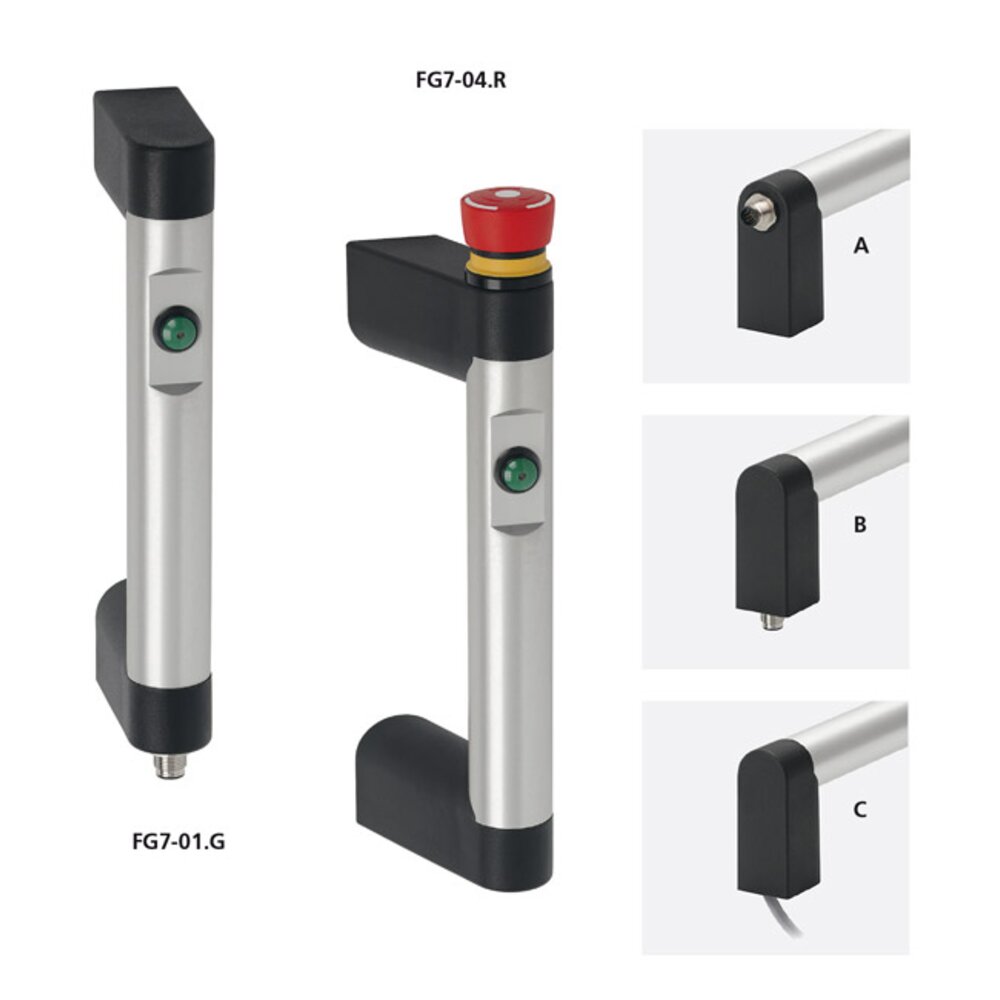

Die Anschlüsse A und C sind mit geraden und mit schrägen Griffschenkeln für den Einsatz an Doppeltüren als linke und rechte Ausführung lieferbar.
Schutzart:
IP 54 (für Ausführungen A und B bei aufgeschraubter Kupplung).
Hinweis:
Kupplung mit 10m fertig konfektionierter Leitung als Zubehör lieferbar. Andere Grifflängen, Eloxalausführungen und beleuchteter Not-Halt auf Anfrage.
Maßeinheit
|
|||||
---|---|---|---|---|---|
Anschluss | |||||
Produkt Typ | Beschreibung | Griffschenkel Ausführung |
A / Stecker
Bestell-Nr. |
B / Stecker
Bestell-Nr. |
C / Kabel
Bestell-Nr. |
Produkt Typ | Beschreibung | Griffschenkel Ausführung |
A / Stecker
Bestell-Nr. |
B / Stecker
Bestell-Nr. |
C / Kabel
Bestell-Nr. |
---|---|---|---|---|---|
Produkt Typ FG7-01 | Beschreibung 1 Drucktaster | Griffschenkel Ausführung gerade |
A / Stecker
Bestell-Nr. FG7-01.GA160.01 3D+CAD |
B / Stecker
Bestell-Nr. FG7-01.GB160.01 3D+CAD |
C / Kabel
Bestell-Nr. FG7-01.GC160.01 3D+CAD |
Produkt Typ FG7-01 | Beschreibung 1 Drucktaster | Griffschenkel Ausführung links |
A / Stecker
Bestell-Nr. FG7-01.LA160.01 3D+CAD |
B / Stecker
Bestell-Nr. — |
C / Kabel
Bestell-Nr. FG7-01.LC160.01 3D+CAD |
Produkt Typ FG7-01 | Beschreibung 1 Drucktaster | Griffschenkel Ausführung rechts |
A / Stecker
Bestell-Nr. FG7-01.RA160.01 3D+CAD |
B / Stecker
Bestell-Nr. — |
C / Kabel
Bestell-Nr. FG7-01.RC160.01 3D+CAD |
Produkt Typ FG7-04 | Beschreibung 1 Drucktaster und Not-Halt | Griffschenkel Ausführung gerade |
A / Stecker
Bestell-Nr. FG7-04.GA160.01 3D+CAD |
B / Stecker
Bestell-Nr. FG7-04.GB160.01 3D+CAD |
C / Kabel
Bestell-Nr. FG7-04.GC160.01 3D+CAD |
Produkt Typ FG7-04 | Beschreibung 1 Drucktaster und Not-Halt | Griffschenkel Ausführung links |
A / Stecker
Bestell-Nr. FG7-04.LA160.01 3D+CAD |
B / Stecker
Bestell-Nr. — |
C / Kabel
Bestell-Nr. FG7-04.LC160.01 3D+CAD |
Produkt Typ FG7-04 | Beschreibung 1 Drucktaster und Not-Halt | Griffschenkel Ausführung rechts |
A / Stecker
Bestell-Nr. FG7-04.RA160.01 3D+CAD |
B / Stecker
Bestell-Nr. — |
C / Kabel
Bestell-Nr. FG7-04.RC160.01 3D+CAD |
Griff-Zubehör | |||
---|---|---|---|
Kupplung Ausführung |
8-polig (M12 x 1)
Bestell-Nr. |
12-polig (M12 x 1)
Bestell-Nr. |
Kupplung Ausführung |
8-polig (M12 x 1)
Bestell-Nr. |
12-polig (M12 x 1)
Bestell-Nr. |
|
---|---|---|---|
Kupplung Ausführung abgewinkelt |
8-polig (M12 x 1)
Bestell-Nr. FZ-KS.W08.10 |
12-polig (M12 x 1)
Bestell-Nr. FZ-KS.W12.10 |
|
Kupplung Ausführung gerade / axial |
8-polig (M12 x 1)
Bestell-Nr. FZ-KS.G08.10 |
12-polig (M12 x 1)
Bestell-Nr. FZ-KS.G12.10 3D+CAD |
