Griffe FG18-P3

Kompakter Griff für vielfältige pneumatische Anwendungen.

Werkstoff und Oberfläche:
Griffschenkel aus Polyamid PA6, glaskugelverstärkt in schwarz mit Feinstruktur. Verbindungssteg aus Profilaluminium AlMgSi 0,5; glaskugelgestrahlt und naturfarben eloxiert.

Funktionselemente:
Ein oder zwei mechanisch betätigte 3/2-Wegeventile, mit robustem Metallgehäuse.
V-A: Ruhestellung offen mit Federrückstellung.
V-B: Ruhestellung geschlossen mit Federrückstellung.

Druckluftanschluss:
Steckverbinder Push In für Ø4 mm Schlauch.

Hinweis:
Beliebige Grifflängen auf Anfrage.

mehr anzeigen weniger anzeigen
  • Grifflängen kundenspezifisch

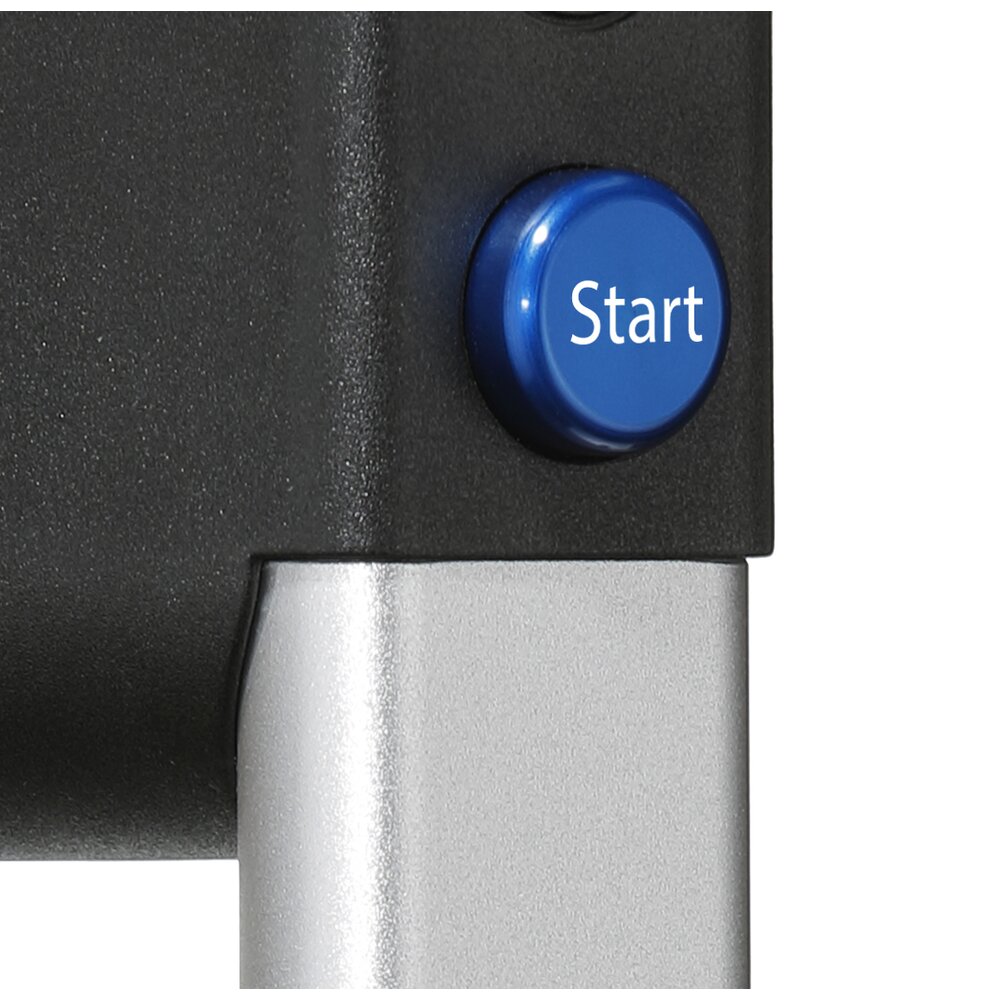

  • Taster Farben nach Kundenvorgabe
  • weitere Farbausführungen
mehr anzeigen weniger anzeigen

Ausführung mit 1 Ventil

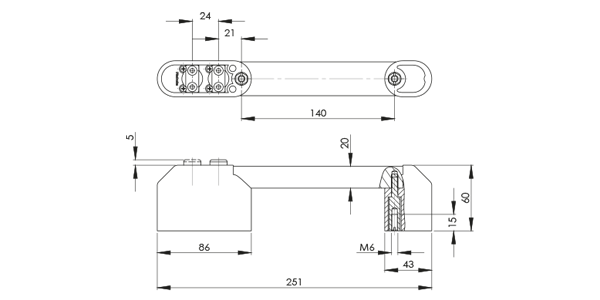

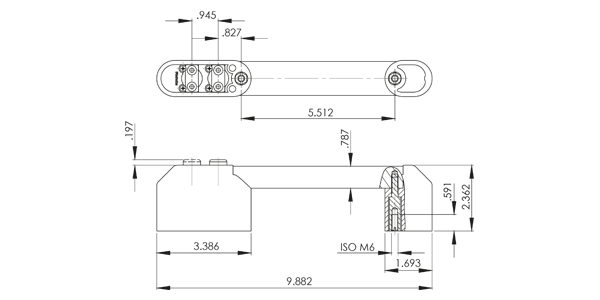

Maßeinheit
Position Ventil 1 Bestell-Nr.
Position Ventil 1 Bestell-Nr.
Position Ventil 1 V-A Bestell-Nr. FG18-P3.A140.11 3D CAD
Position Ventil 1 V-B Bestell-Nr. FG18-P3.B140.11 3D CAD

Ausführung mit 2 Ventilen

Maßeinheit
Position Ventil 1 Position Ventil 2 Bestell-Nr.
Position Ventil 1 Position Ventil 2 Bestell-Nr.
Position Ventil 1 V-A Position Ventil 2 V-A Bestell-Nr. FG18-P3.AA140.11 3D CAD
Position Ventil 1 V-A Position Ventil 2 V-B Bestell-Nr. FG18-P3.AB140.11 3D CAD
Position Ventil 1 V-B Position Ventil 2 V-A Bestell-Nr. FG18-P3.BA140.11 3D CAD
Position Ventil 1 V-B Position Ventil 2 V-B Bestell-Nr. FG18-P3.BB140.11 3D CAD
