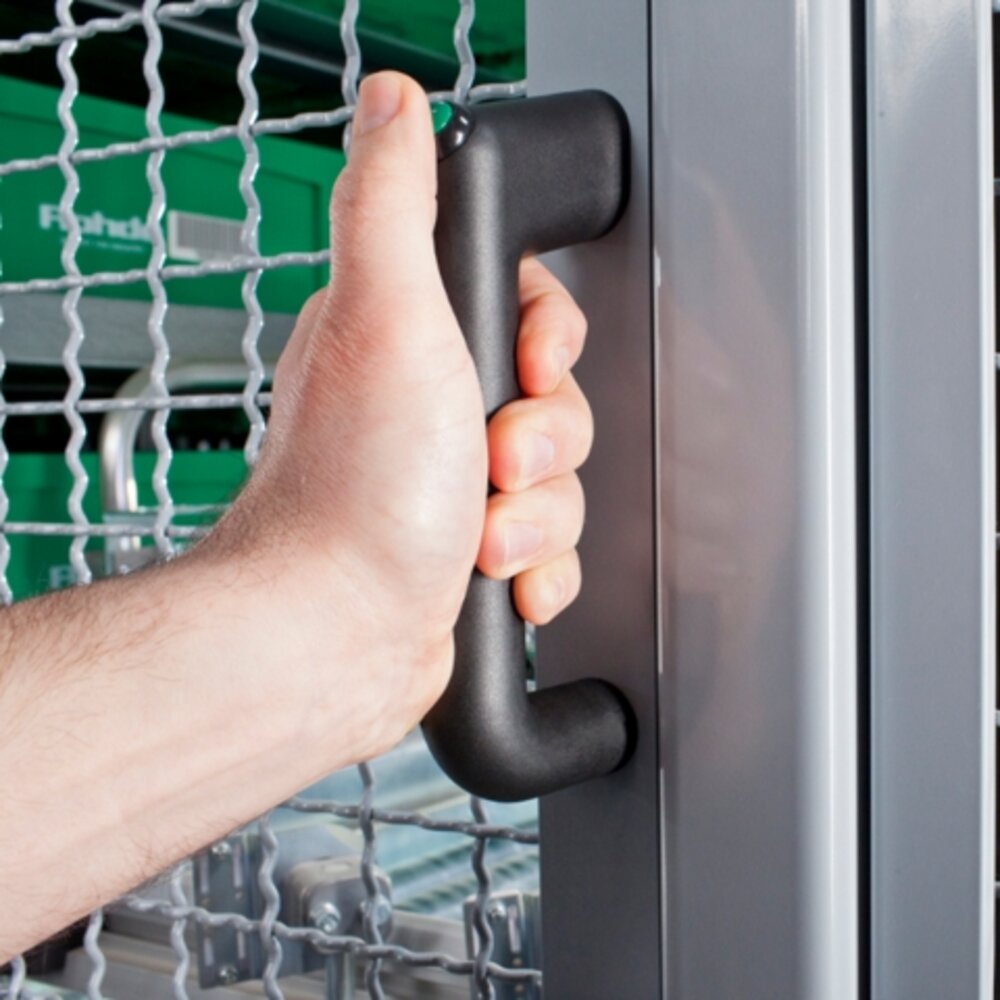

  • Hand hält einen schwarzen Funktionsgriff, montiert an einer metallischen Fläche mit Metallgitter im Hintergrund.
Schwarzer ergonomischer Funktionsgriff mit erhabenem grünem Drucktaster und metallischem Anschluss mit Gewinde
Hand hält einen schwarzen Funktionsgriff, montiert an einer metallischen Fläche mit Metallgitter im Hintergrund.

Funktionsgriffe FG11

Handlicher Funktionsgriff.

Werkstoff und Oberfläche:
Polyamid PA6, schwarz mit Feinstruktur.

Funktionselemente:

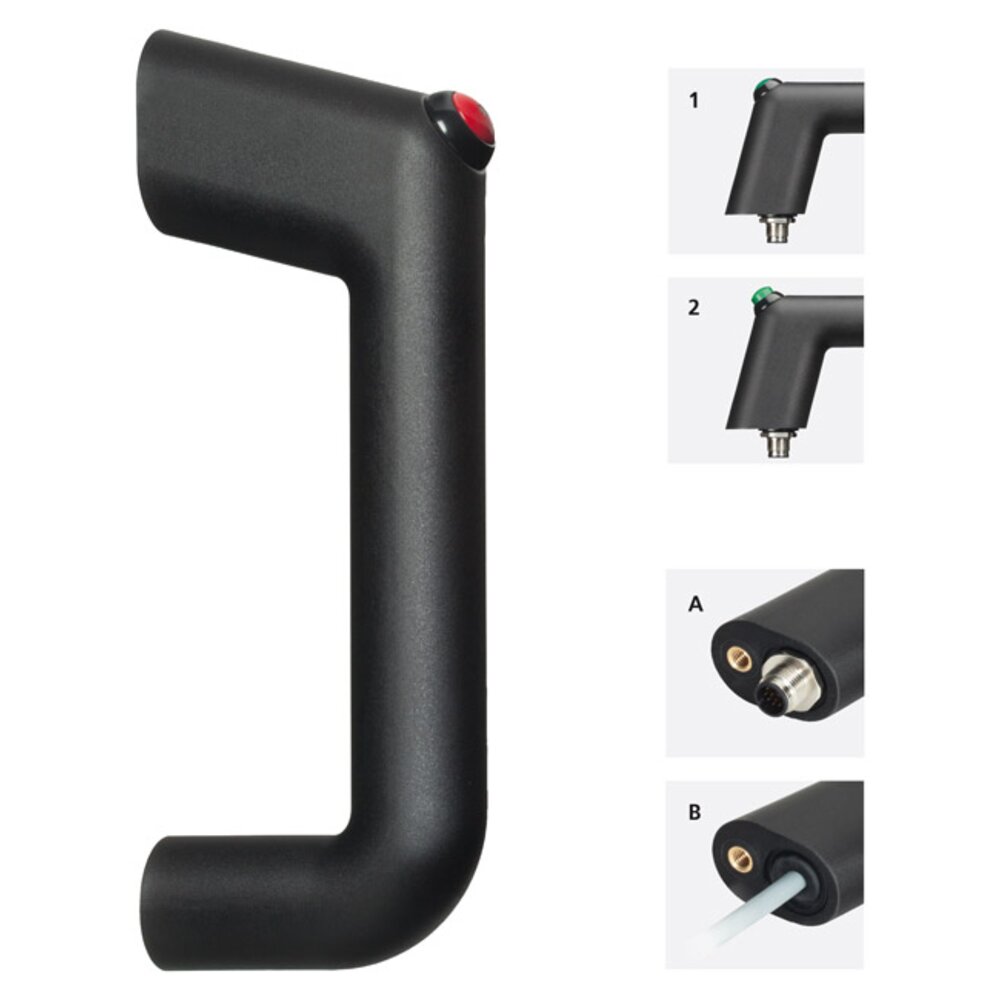

Typ 1: Flacher Drucktaster mit roter oder grüner LED.

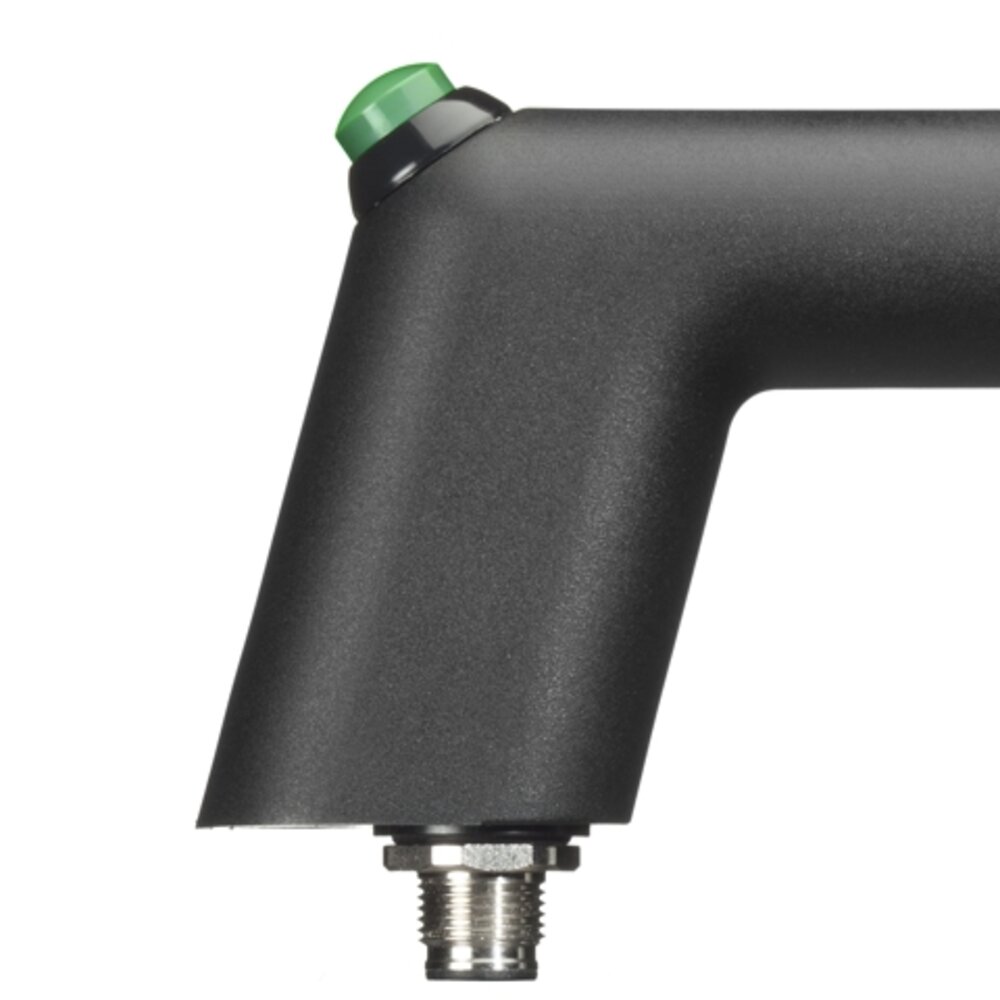

Typ 2: Erhabener Drucktaster mit roter oder grüner LED (bequem bei längerer Betätigungsdauer).

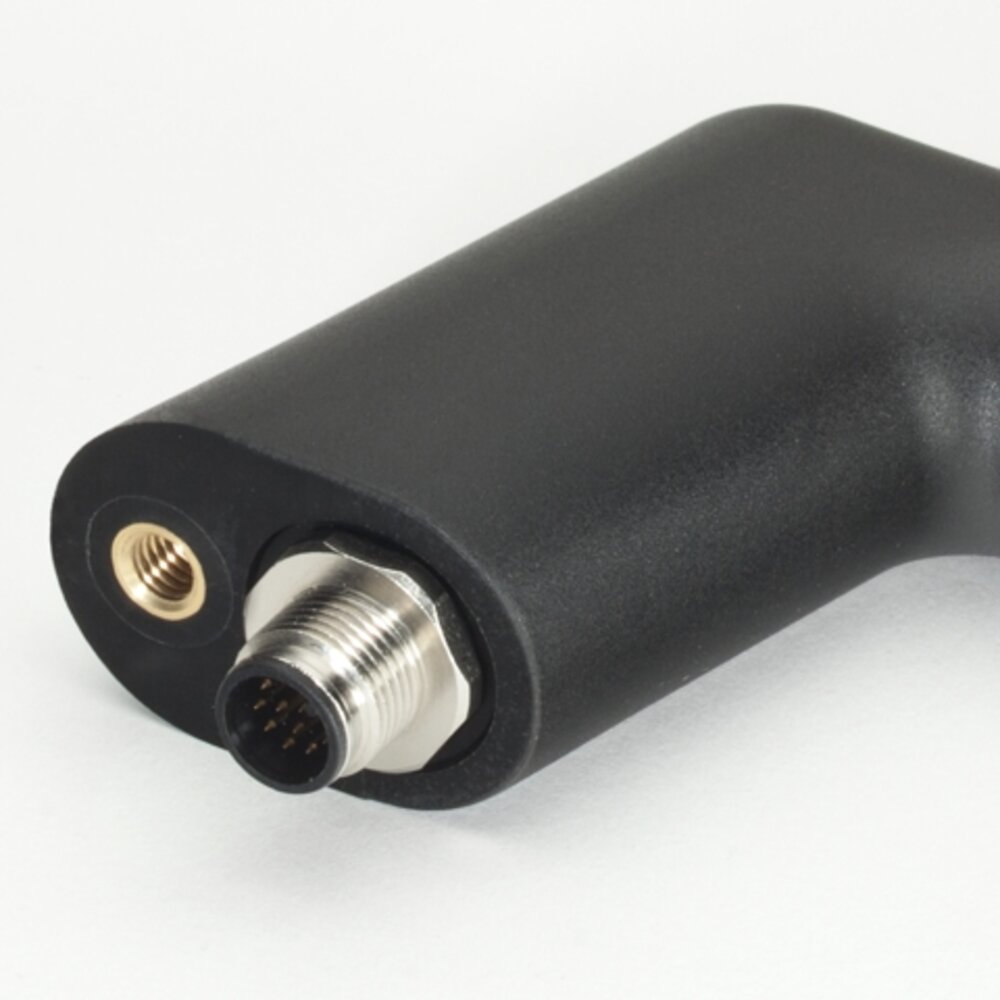

Anschluß A:
8-poliger Stecker in Anschraubfläche des Griffschenkels. Kupplung mit 10m fertig konfektionierter Leitung als Zubehör lieferbar.

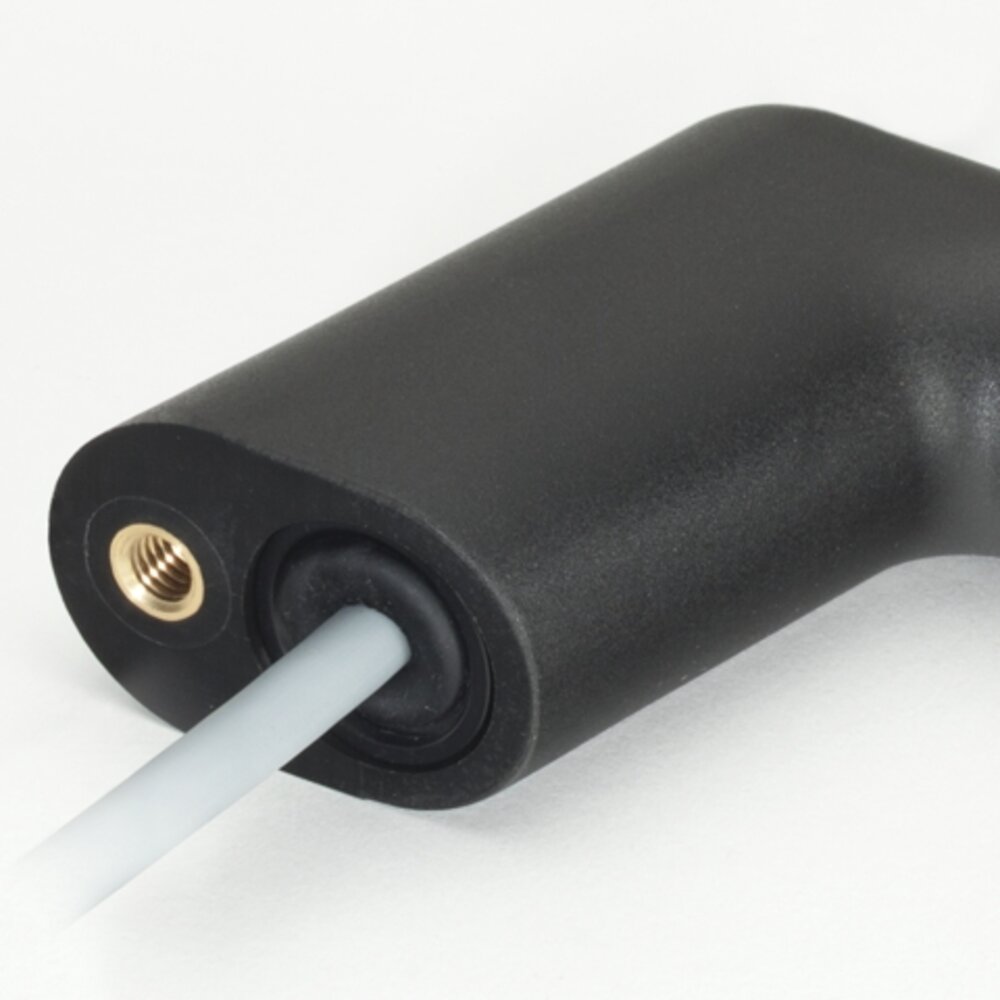

Anschluß B:
Anschlußleitung 5m aus Anschraubfläche des Griffschenkels herausgeführt.

Schutzart:
IP 54 (für Ausführung A bei aufgeschraubter Kupplung).

mehr anzeigen weniger anzeigen
  • Tasterbelegung nach Kundenwunsch
  • Taster / LED Farben nach Kundenvorgabe
  • weitere Anschlussmöglichkeiten
mehr anzeigen weniger anzeigen
Maßeinheit
Anschluss
Type Ausführung A A / Stecker
Bestell-Nr.
B / Kabel
Bestell-Nr.
Type Ausführung A A / Stecker
Bestell-Nr.
B / Kabel
Bestell-Nr.
Type Typ 1 / flacher Taster Ausführung Taster grün A 160 A / Stecker
Bestell-Nr.
FG11-3SG.160.84 3D+CAD
B / Kabel
Bestell-Nr.
FG11-3KG.160.84 3D+CAD
Type Typ 1 / flacher Taster Ausführung Taster rot A 160 A / Stecker
Bestell-Nr.
FG11-3SR.160.84 3D+CAD
B / Kabel
Bestell-Nr.
FG11-3KR.160.84 3D+CAD
Type Typ 2 / erhabener Taster Ausführung Taster grün A 160 A / Stecker
Bestell-Nr.
FG11-4SG.160.84 3D+CAD
B / Kabel
Bestell-Nr.
FG11-4KG.160.84 3D+CAD
Type Typ 2 / erhabener Taster Ausführung Taster rot A 160 A / Stecker
Bestell-Nr.
FG11-4SR.160.84 3D+CAD
B / Kabel
Bestell-Nr.
FG11-4KR.160.84 3D+CAD
Griff-Zubehör
Länge Kupplung Ausführung 8-polig (M12 x 1)
Bestell-Nr.
Länge Kupplung Ausführung 8-polig (M12 x 1)
Bestell-Nr.
Schwarzer Funktionsgriff FG11 mit 8-poligem Steckeranschluss an der Griffschenkel-Schraubfläche Länge 10 m Kupplung Ausführung gerade / axial 8-polig (M12 x 1)
Bestell-Nr.
FZ-KS.G08.10

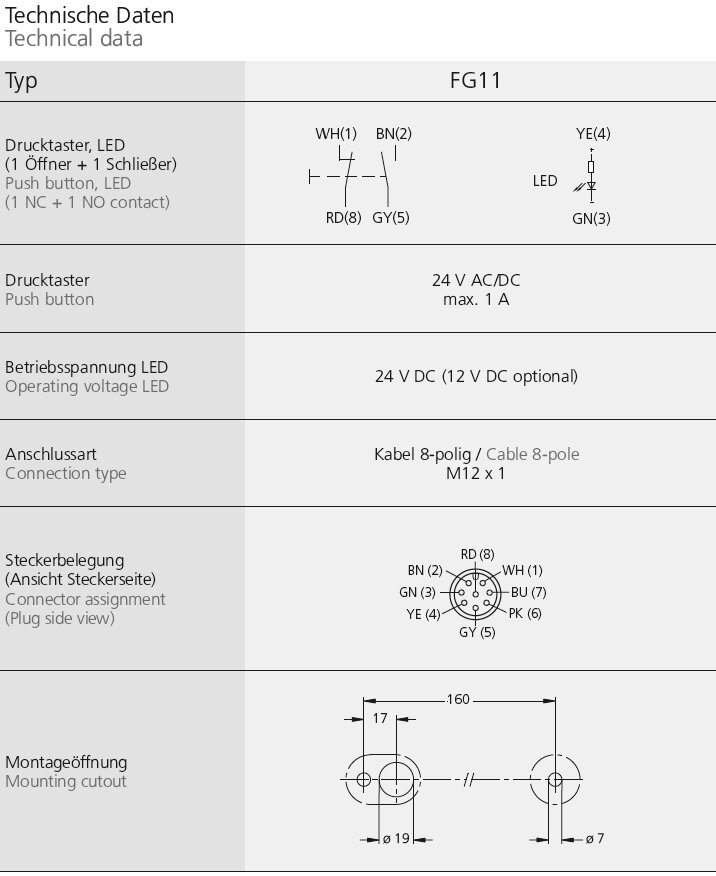

Technische Datenblatt des Funktionsgriffs FG11 mit Schaltplan, Anschlussart, Steckbelegung und Montageöffnungsmessungen.
