FG20 - Rohde AG | Griffe aus Aluminium, Edelstahl und Kunststoff

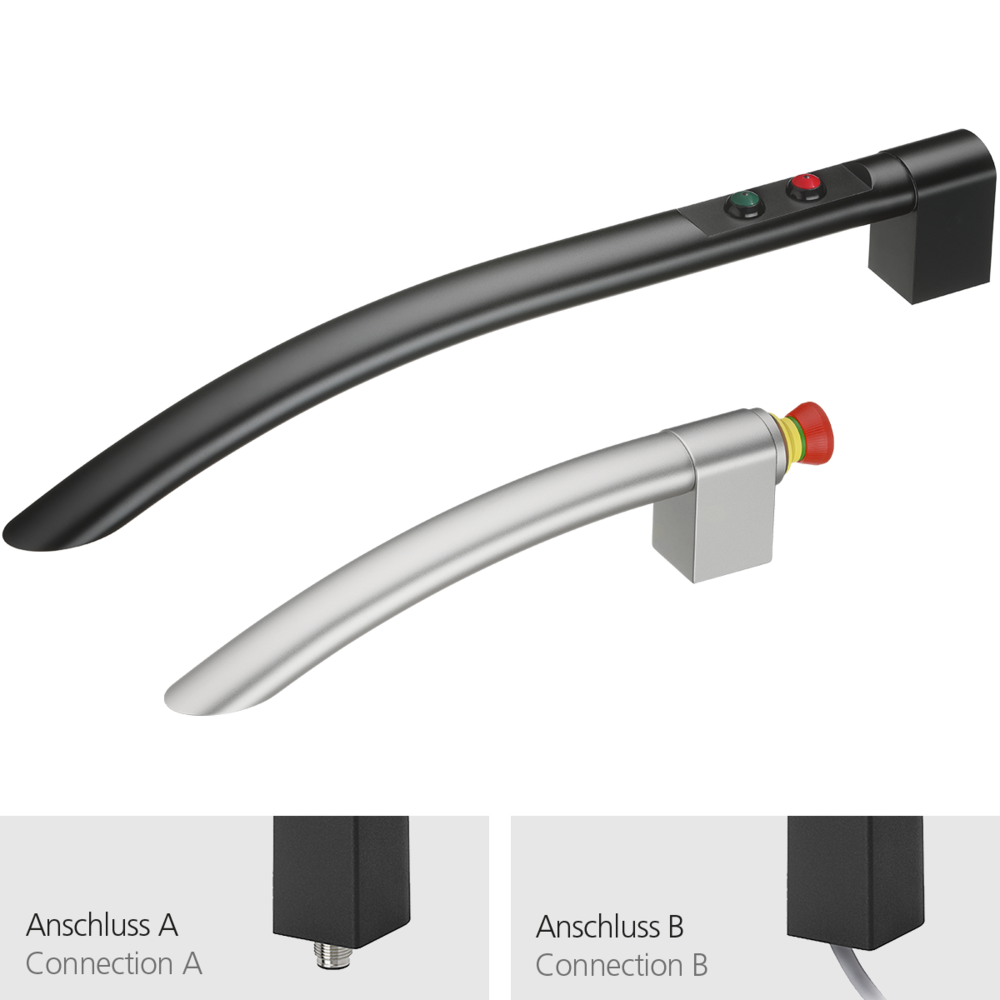

  • Zwei gebogene Funktionsgriffe aus Profilaluminium, schwarz und naturfarben, mit verschiedenen Drucktastern und Not-Halt-Knopf. Ansicht der Anschlüsse: Stecker und Kabel

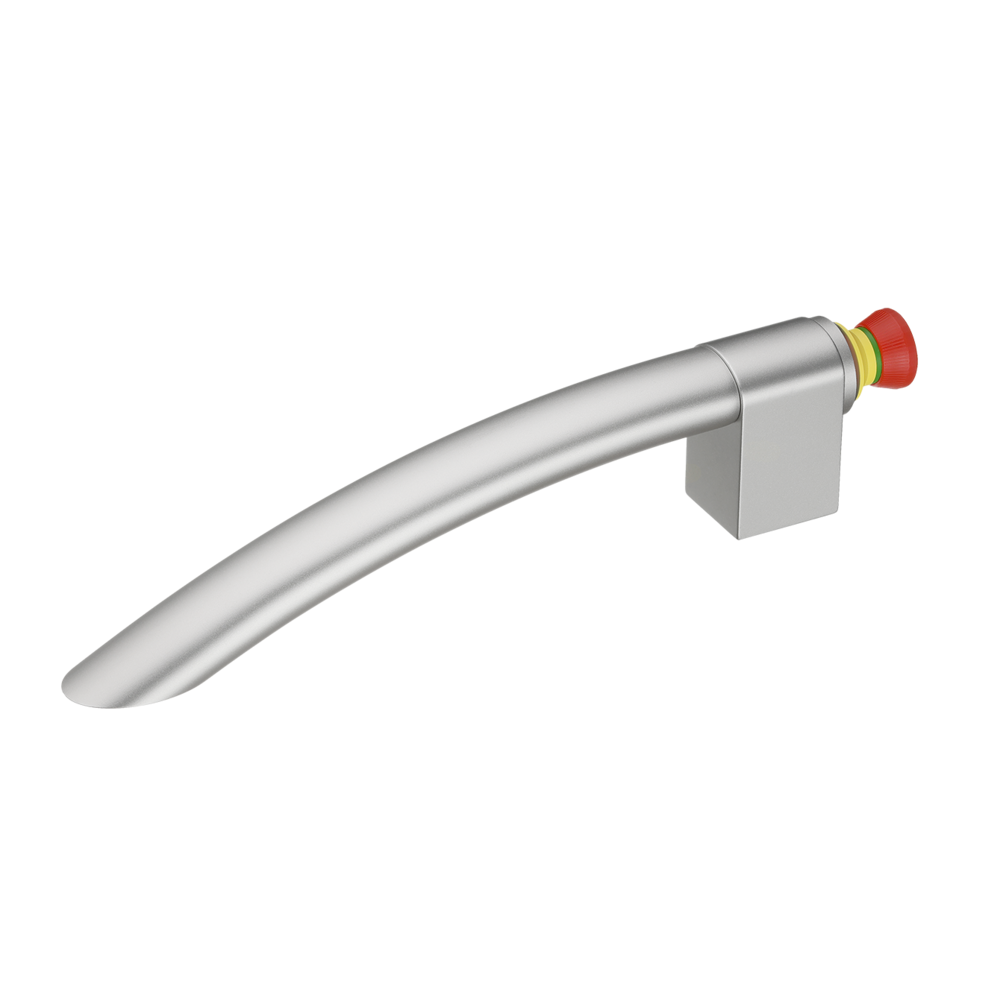

  • Funktionsgriff FG20 aus glaskugelgestrahltem Profilaluminium mit rotem Not-Halt-Taster an der Befestigung

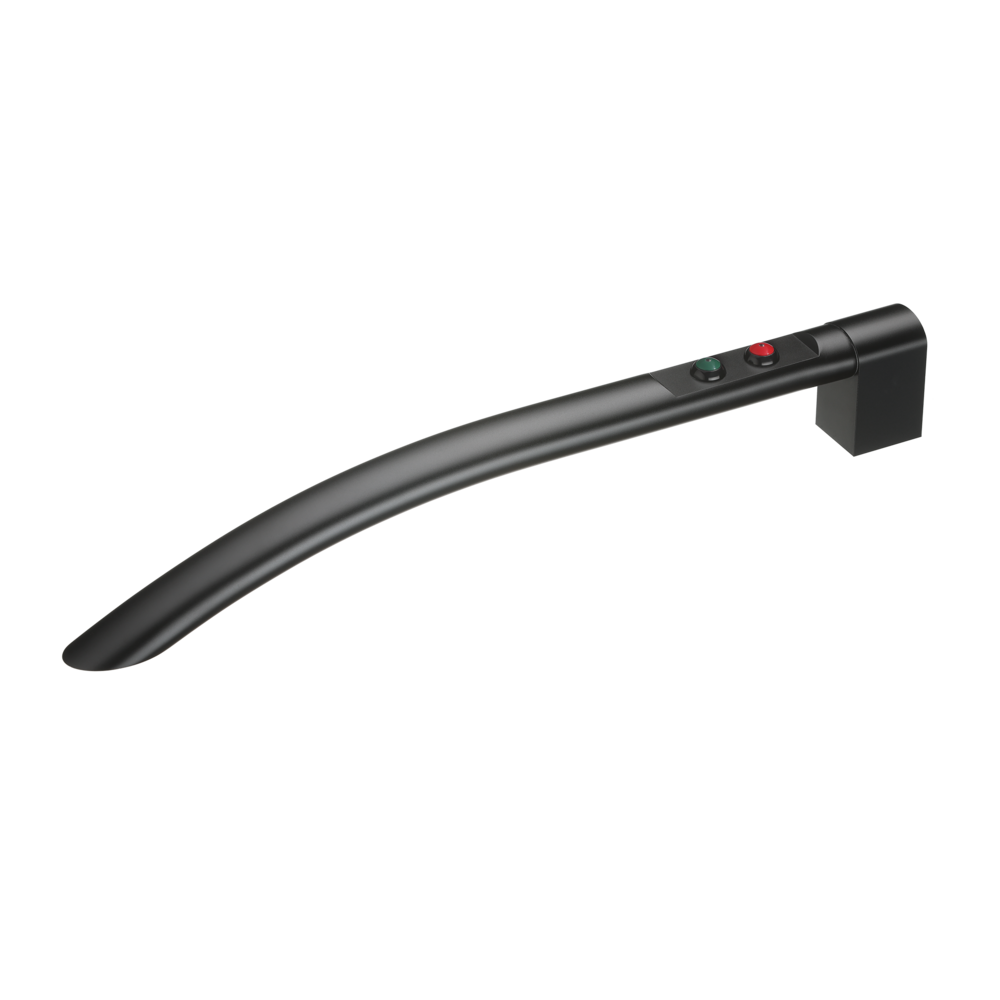

  • Schwarzer Funktionsgriff FG20 mit zwei Drucktastern grün und rot und rechteckiger Montageschiene am Griffende
  • Zwei Funktionsgriffe FG20, einer schwarz eloxiert, einer naturfarben glaskugelgestrahlt, mit rechteckigem Befestigungsabschnitt
Zwei gebogene Funktionsgriffe aus Profilaluminium, schwarz und naturfarben, mit verschiedenen Drucktastern und Not-Halt-Knopf. Ansicht der Anschlüsse: Stecker und Kabel
Funktionsgriff FG20 aus glaskugelgestrahltem Profilaluminium mit rotem Not-Halt-Taster an der Befestigung
Schwarzer Funktionsgriff FG20 mit zwei Drucktastern grün und rot und rechteckiger Montageschiene am Griffende

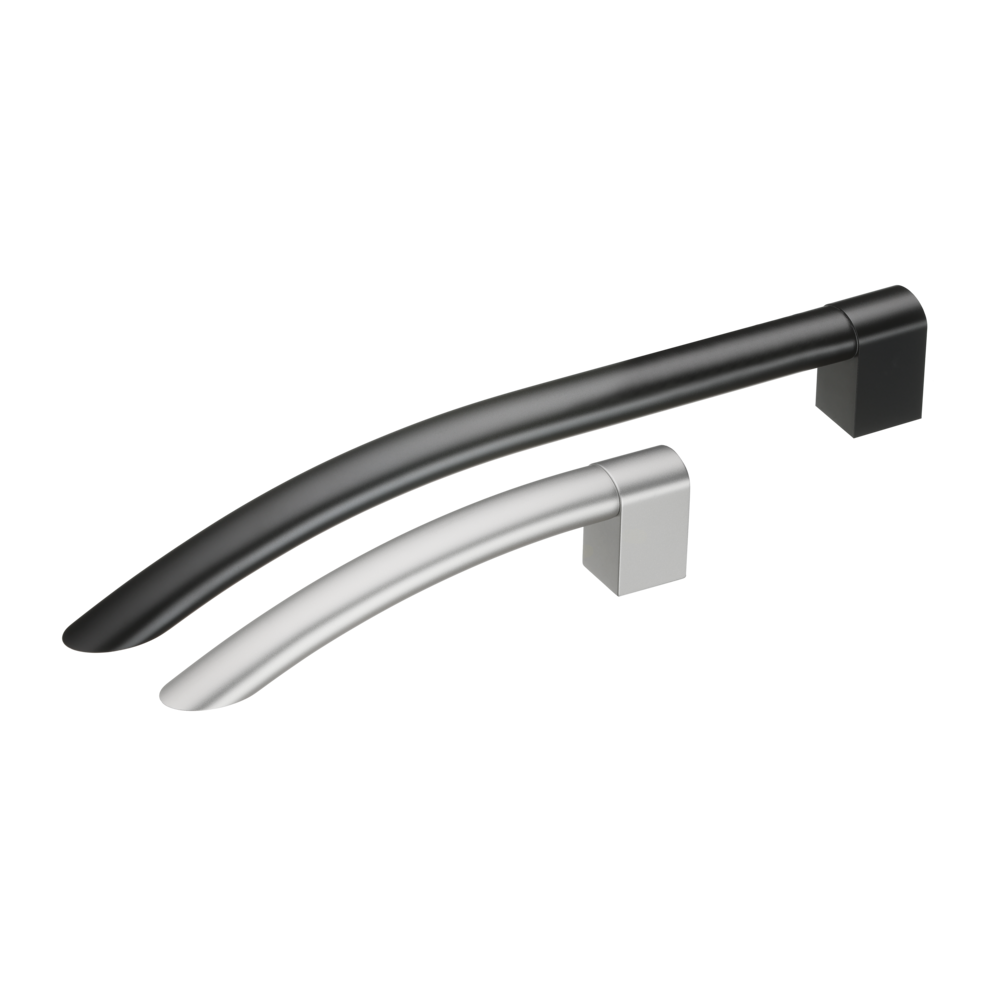

Zwei Funktionsgriffe FG20, einer schwarz eloxiert, einer naturfarben glaskugelgestrahlt, mit rechteckigem Befestigungsabschnitt

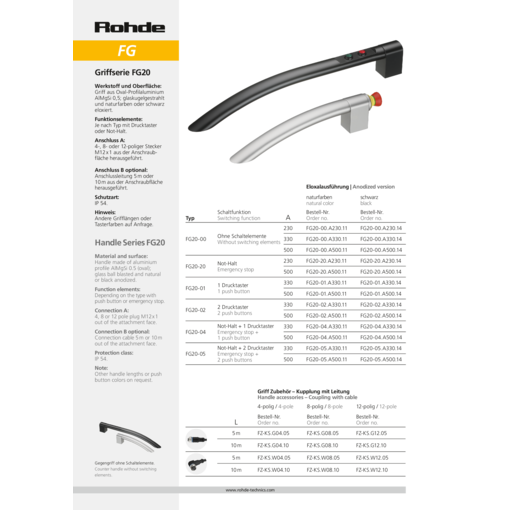

Funktionsgriffe FG20

Werkstoff und Oberfläche:
Griff aus Profilaluminium AlMgSi 0,5; glaskugelgestrahlt und naturfarben oder schwarz eloxiert.

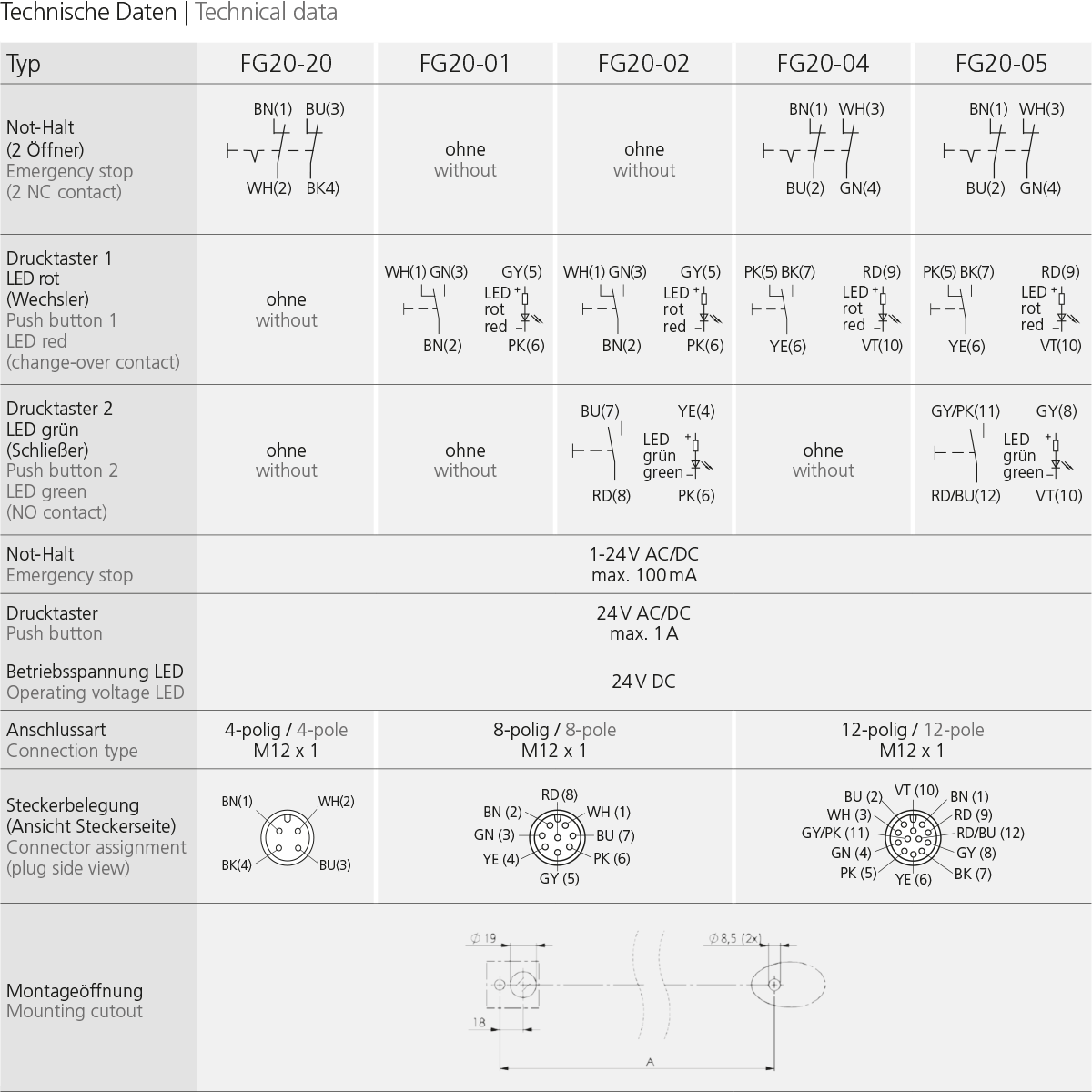

Funktionselemente:
Je nach Typ mit Drucktaster oder Not-Halt.

FG20-00: ohne Schaltelemente
FG20-01: 1 Drucktaster
FG20-02: 2 Drucktaster
FG20-04: 1 Drucktaster und Not-Halt
FG20-05: 2 Drucktaster und Not-Halt
FG20-20: Not-Halt

Anschluss A:
4, 8 oder 12-poliger Stecker M12 x 1 aus der Anschraubfläche herausgeführt.

Anschluss B (optional):
Anschlussleitung 5 m oder 10 m aus der Anschraubfläche herausgeführt.

Schutzart:
IP 54.

Hinweis:
Andere Grifflängen oder Tasterfarben auf Anfrage.

mehr anzeigen weniger anzeigen

Ausführung A

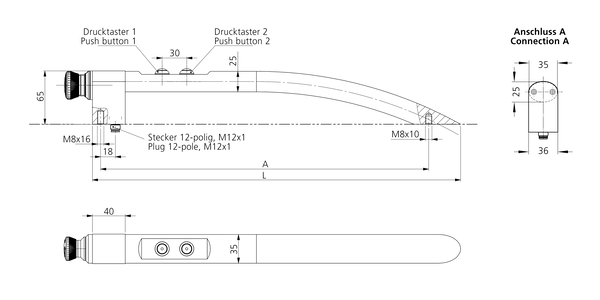

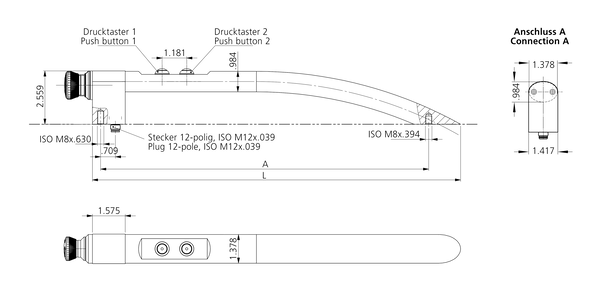

Technische Zeichnung eines FG20 Funktionsgriffes aus Profilaluminium mit zwei Drucktastern und 12-poligem M12 Steckeranschluss mit Maßen in Millimetern
Maßeinheit
Typ
Produkt Typ Beschreibung A Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
Produkt Typ Beschreibung A Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
Produkt Typ FG20-00 Beschreibung ohne Schaltelemente A 230 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-00.A230.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-00.A230.14 3D+CAD
Produkt Typ FG20-00 Beschreibung ohne Schaltelemente A 330 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-00.A330.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-00.330.14 3D+CAD
Produkt Typ FG20-00 Beschreibung ohne Schaltelemente A 500 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-00.A500.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-00.A500.14 3D+CAD
Produkt Typ FG20-01 Beschreibung 1 Drucktaster A 330 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-01.A330.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-01.A330.14 3D+CAD
Produkt Typ FG20-01 Beschreibung 1 Drucktaster A 500 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-01.A500.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-01.A500.14 3D+CAD
Produkt Typ FG20-02 Beschreibung 2 Drucktaster A 330 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-02.A330.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-02.A330.14 3D+CAD
Produkt Typ FG20-02 Beschreibung 2 Drucktaster A 500 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-02.A500.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-02.A500.14 3D+CAD
Produkt Typ FG20-04 Beschreibung 1 Drucktaster + Not-Halt A 330 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-04.A330.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-04.A330.14 3D+CAD
Produkt Typ FG20-04 Beschreibung 1 Drucktaster + Not-Halt A 500 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-04.A500.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-04.A500.14 3D+CAD
Produkt Typ FG20-05 Beschreibung 2 Drucktaster + Not-Halt A 330 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-05.A330.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-05.A330.14 3D+CAD
Produkt Typ FG20-05 Beschreibung 2 Drucktaster + Not-Halt A 500 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-05.A500.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-05.A500.14 3D+CAD
Produkt Typ FG20-20 Beschreibung Not-Halt A 230 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-20.A230.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-20.A230.14 3D+CAD
Produkt Typ FG20-20 Beschreibung Not-Halt A 500 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-20.A500.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-20.A500.14 3D+CAD

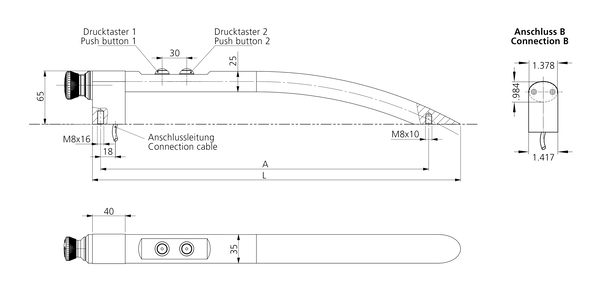

Ausführung B

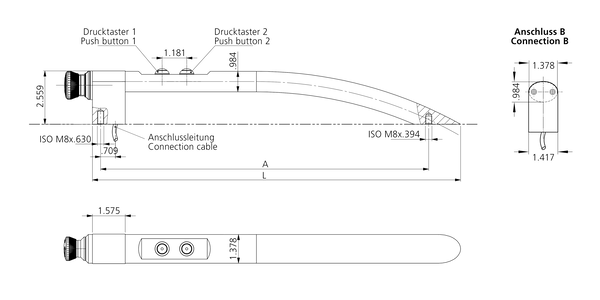

Schwarz-weiße technische Zeichnung eines Funktionsgriffes FG20 mit zwei Drucktastern und Anschluss B, Seitenansicht, Draufsicht und Anschlussansicht mit Maßen in Zoll.
Maßeinheit
Typ
Produkt Typ Beschreibung A Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
Produkt Typ Beschreibung A Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
Produkt Typ FG20-00 Beschreibung ohne Schaltelemente A 230 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-00.B230.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-00.B230.14 3D+CAD
Produkt Typ FG20-00 Beschreibung ohne Schaltelemente A 330 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-00.B330.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-00.B330.14 3D+CAD
Produkt Typ FG20-00 Beschreibung ohne Schaltelemente A 500 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-00.B500.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-00.B500.14 3D+CAD
Produkt Typ FG20-01 Beschreibung 1 Drucktaster A 330 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-01.B330.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-01.B330.14 3D+CAD
Produkt Typ FG20-01 Beschreibung 1 Drucktaster A 500 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-01.B500.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-01.B500.14 3D+CAD
Produkt Typ FG20-02 Beschreibung 2 Drucktaster A 330 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-02.B330.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-02.B330.14 3D+CAD
Produkt Typ FG20-02 Beschreibung 2 Drucktaster A 500 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-02.B500.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-02.B500.14 3D+CAD
Produkt Typ FG20-04 Beschreibung 1 Drucktaster + Not-Halt A 330 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-04.B330.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-04.B330.14 3D+CAD
Produkt Typ FG20-04 Beschreibung 1 Drucktaster + Not-Halt A 500 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-04.B500.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-04.B500.14 3D+CAD
Produkt Typ FG20-05 Beschreibung 2 Drucktaster + Not-Halt A 330 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-05.B330.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-05.B330.14 3D+CAD
Produkt Typ FG20-05 Beschreibung 2 Drucktaster + Not-Halt A 500 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-05.B500.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-05.B500.14 3D+CAD
Produkt Typ FG20-20 Beschreibung Not-Halt A 230 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-20.B230.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-20.B230.14 3D+CAD
Produkt Typ FG20-20 Beschreibung Not-Halt A 500 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
FG20-20.B500.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
FG20-20.B500.14 3D+CAD
Griff Zubehör – Kupplung mit Leitung
Kupplung Ausführung Länge 4-polig / 4-pole
Bestell-Nr.
8-polig / 8-pole
Bestell-Nr.
12-polig / 12-pole
Bestell-Nr.
Kupplung Ausführung Länge 4-polig / 4-pole
Bestell-Nr.
8-polig / 8-pole
Bestell-Nr.
12-polig / 12-pole
Bestell-Nr.
Kupplung Ausführung abgewinkelt Länge 5m 4-polig / 4-pole
Bestell-Nr.
FZ-KS.W04.05
8-polig / 8-pole
Bestell-Nr.
Z-KS.W08.05
12-polig / 12-pole
Bestell-Nr.
FZ-KS.W12.05
Kupplung Ausführung abgewinkelt Länge 10m 4-polig / 4-pole
Bestell-Nr.
FZ-KS.W04.10
8-polig / 8-pole
Bestell-Nr.
FZ-KS.W08.10
12-polig / 12-pole
Bestell-Nr.
FZ-KS.W12.10
Gerader elektrischer Stecker mit weißem vorderem Teil und schwarzem, geriffelten Griff Kupplung Ausführung gerade / axial Länge 5m 4-polig / 4-pole
Bestell-Nr.
FZ-KS.G04.05
8-polig / 8-pole
Bestell-Nr.
Z-KS.G08.05
12-polig / 12-pole
Bestell-Nr.
FZ-KS.G12.05
Rundes Bediengehäuse TG8 aus Edelstahl mit schwarzen und silbernen Elementen, 4-poliger Stecker auf der Rückseite Kupplung Ausführung gerade / axial Länge 10m 4-polig / 4-pole
Bestell-Nr.
FZ-KS.G04.10
8-polig / 8-pole
Bestell-Nr.
FZ-KS.G08.10
12-polig / 12-pole
Bestell-Nr.
FZ-KS.G12.10
