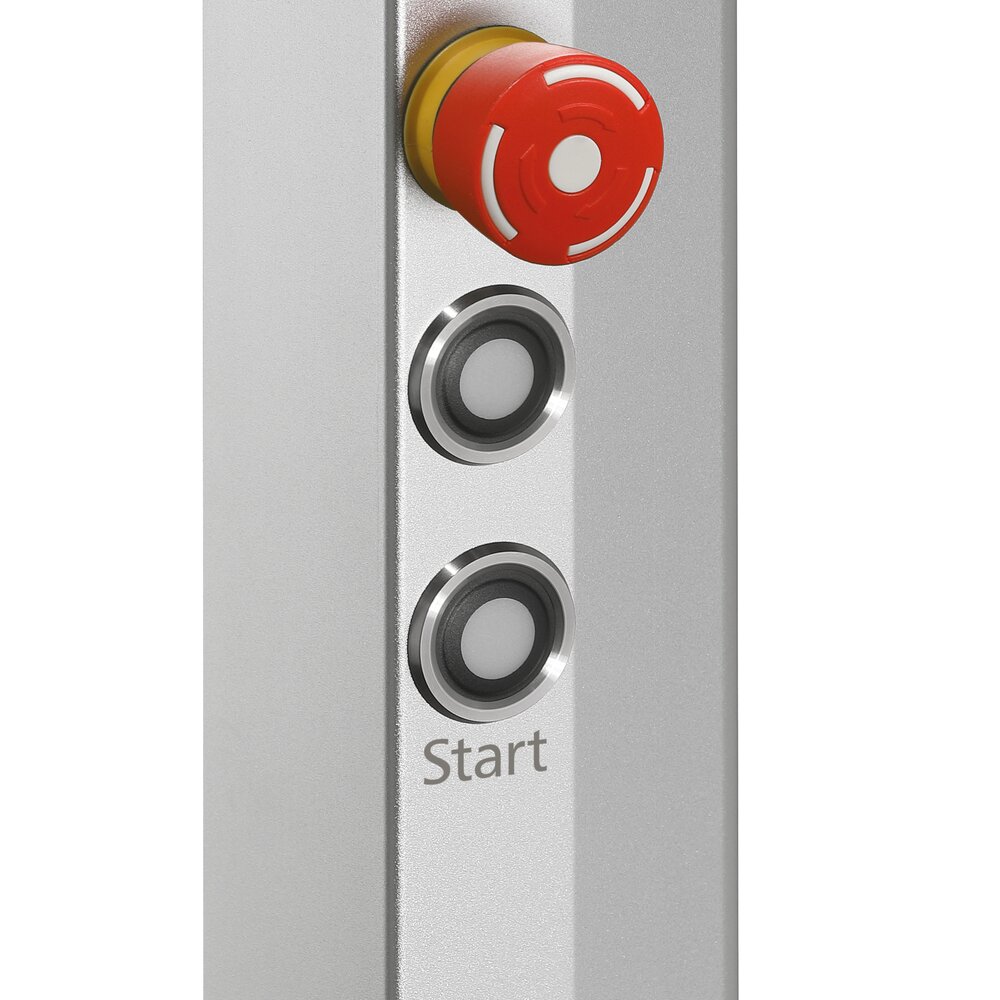

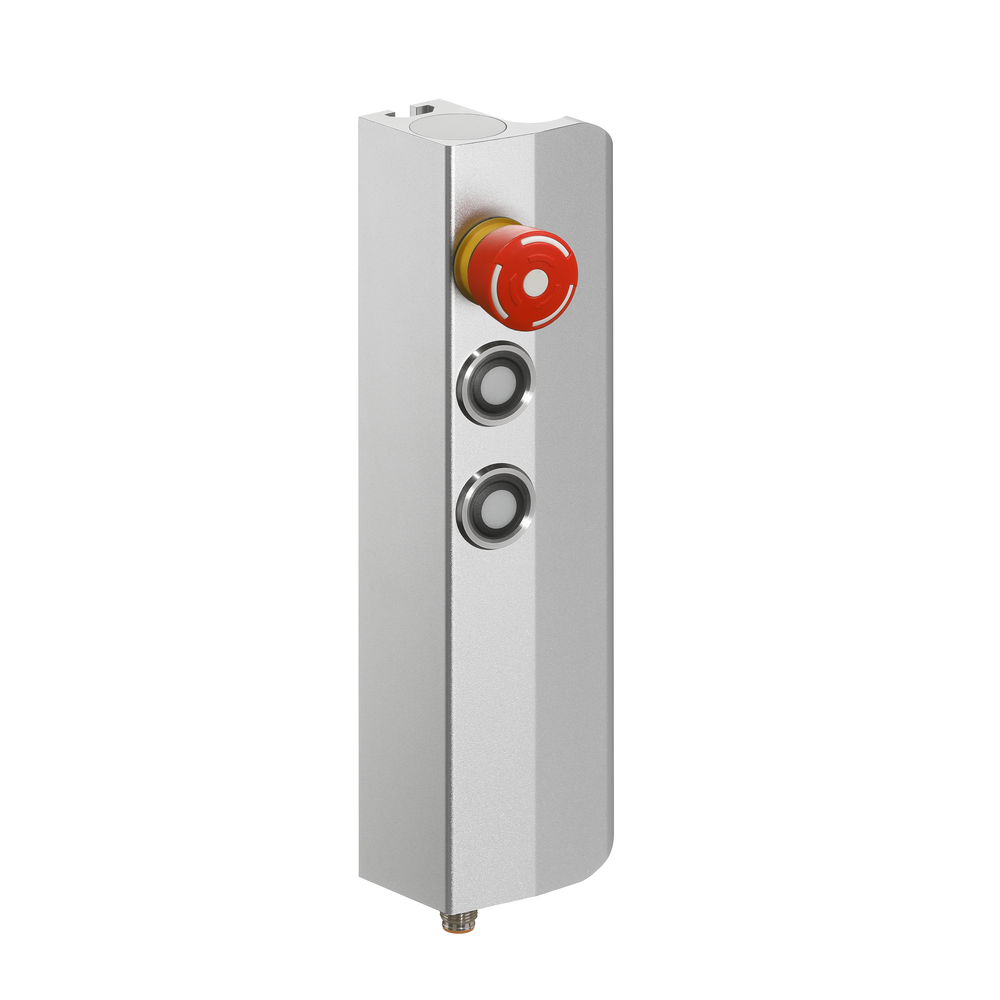

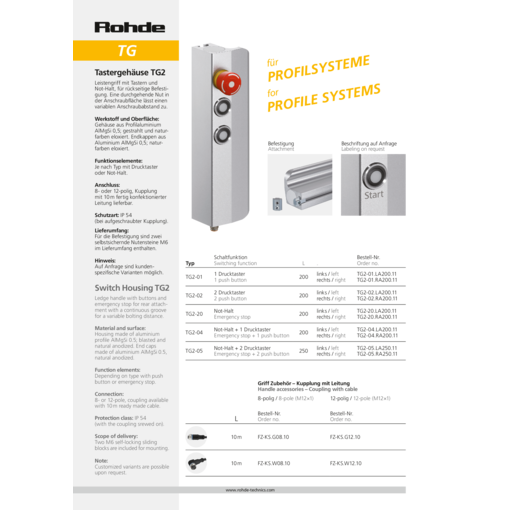

Tastergehäuse TG2

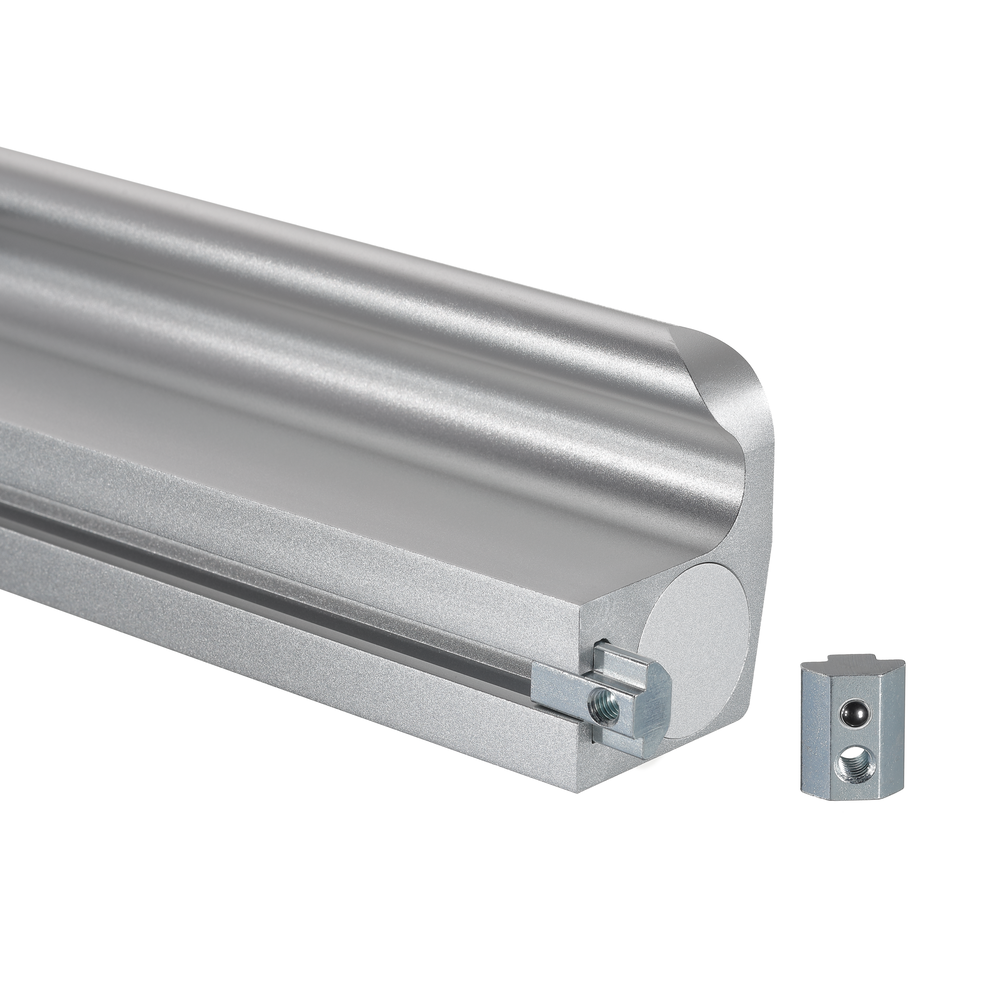

Leistengriff mit Tastern und Not-Halt, für rückseitige Befestigung. Eine durchgehende Nut in der Anschraubfläche lässt einen variablen Anschraubabstand zu.

Werkstoff und Oberfläche:
Gehäuse aus Profilaluminium AlMgSi 0,5; gestrahlt und naturfarben eloxiert. Endkappen aus Aluminium AlMgSi 0,5; naturfarben eloxiert.

Funktionselemente:
Je nach Typ mit Drucktaster oder Not-Halt.

Anschluss:
8- oder 12-polig, Kupplung mit 10 m fertig konfektionierter Leitung lieferbar.

Schutzart:
IP 65 bei aufgeschraubter Kupplung.

Lieferumfang:
Für die Befestigung sind 2 selbstsichernde Nutensteine M6 im Lieferumfang enthalten.

Hinweis:
Auf Anfrage sind kundenspezifische Varianten möglich.

mehr anzeigen weniger anzeigen

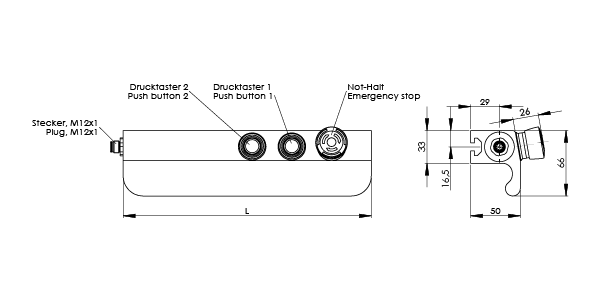

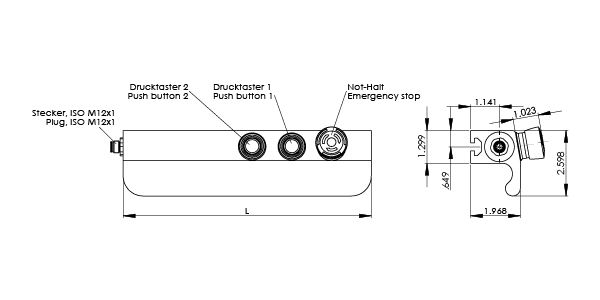

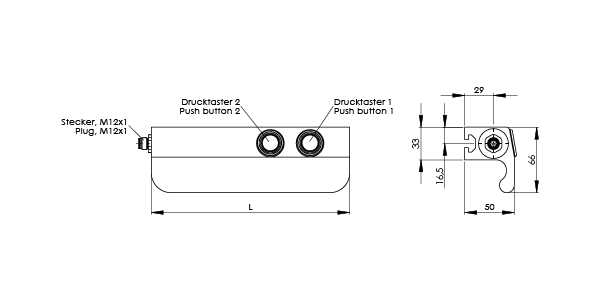

Technische Zeichnung mit Front- und Seitenansicht eines Leistengriffes mit zwei Drucktastern, einem Not-Halt-Schalter und einem ISO M12x1 Stecker
Maßeinheit
Produkt Typ Beschreibung L Ausführung Bestell-Nr.
Produkt Typ Beschreibung L Ausführung Bestell-Nr.
Produkt Typ TG2-01 Beschreibung 1 Drucktaster L 200 Ausführung links Bestell-Nr. TG2-01.LA200.11 3D+CAD
Produkt Typ TG2-01 Beschreibung 1 Drucktaster L 200 Ausführung rechts Bestell-Nr. TG2-01.RA200.11 3D+CAD
Produkt Typ TG2-02 Beschreibung 2 Drucktaster L 200 Ausführung links Bestell-Nr. TG2-02.LA200.11 3D+CAD
Produkt Typ TG2-02 Beschreibung 2 Drucktaster L 200 Ausführung rechts Bestell-Nr. TG2-02.RA200.11 3D+CAD
Produkt Typ TG2-04 Beschreibung 1 Drucktaster und Not-Halt L 200 Ausführung links Bestell-Nr. TG2-04.LA200.11 3D+CAD
Produkt Typ TG2-04 Beschreibung 1 Drucktaster und Not-Halt L 200 Ausführung rechts Bestell-Nr. TG2-04.RA200.11 3D+CAD
Produkt Typ TG2-05 Beschreibung 2 Drucktaster und Not-Halt L 250 Ausführung links Bestell-Nr. TG2-05.LA250.11 3D+CAD
Produkt Typ TG2-05 Beschreibung 2 Drucktaster und Not-Halt L 250 Ausführung rechts Bestell-Nr. TG2-05.RA250.11 3D+CAD
Produkt Typ TG2-20 Beschreibung 1 Not-Halt L 200 Ausführung links Bestell-Nr. TG2-20.LA200.11 3D+CAD
Produkt Typ TG2-20 Beschreibung 1 Not-Halt L 200 Ausführung rechts Bestell-Nr. TG2-20.RA200.11 3D+CAD
Griff-Zubehör
Länge Kupplung Ausführung 8-polig (M12 x 1)
Bestell-Nr.
12-polig (M12 x 1)
Bestell-Nr.
Länge Kupplung Ausführung 8-polig (M12 x 1)
Bestell-Nr.
12-polig (M12 x 1)
Bestell-Nr.
Schwarzer 4-poliger Stecker mit rundem Metallstecker und mehreren Kontaktstiften Länge 10 m Kupplung Ausführung abgewinkelt 8-polig (M12 x 1)
Bestell-Nr.
FZ-KS.W08.10
12-polig (M12 x 1)
Bestell-Nr.
FZ-KS.W12.10
Gerader elektrischer Stecker mit weißem vorderem Teil und schwarzem, geriffelten Griff Länge 10 m Kupplung Ausführung gerade / axial 8-polig (M12 x 1)
Bestell-Nr.
FZ-KS.G08.10
12-polig (M12 x 1)
Bestell-Nr.
FZ-KS.G12.10

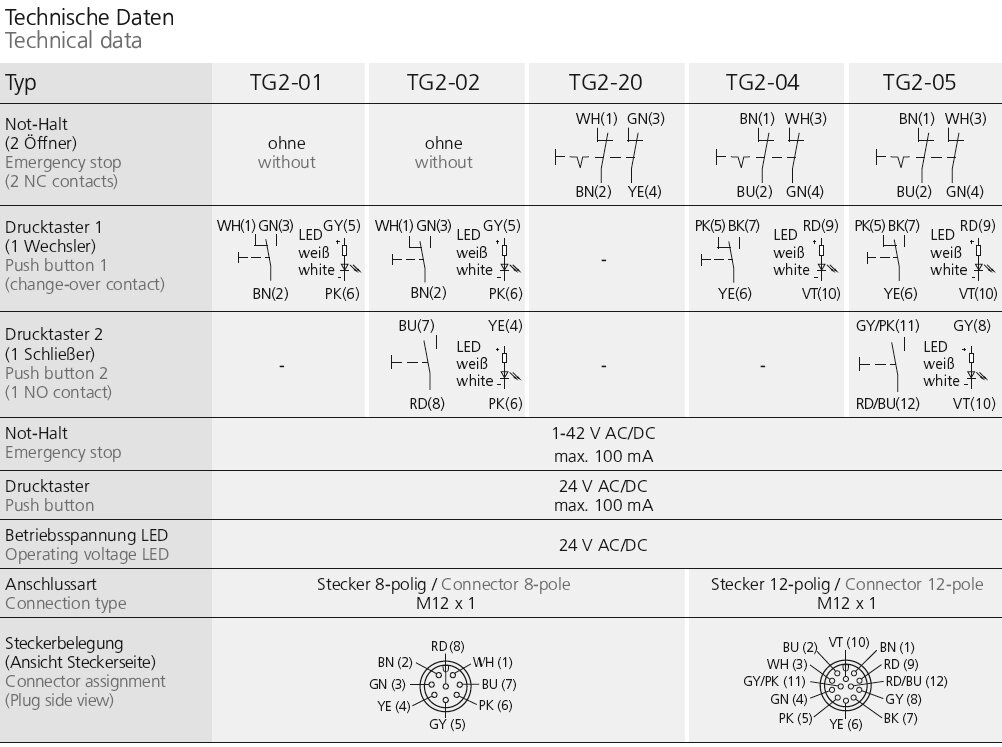

Technische Datentabelle mit verschiedenen Typen des Funktionsgriffs TG2, mit Schaltbildern und Anschlussbelegungen für Not-Halt und Drucktaster, inklusive elektrischer Symbolik und Farbcodierung der Leitungen.
