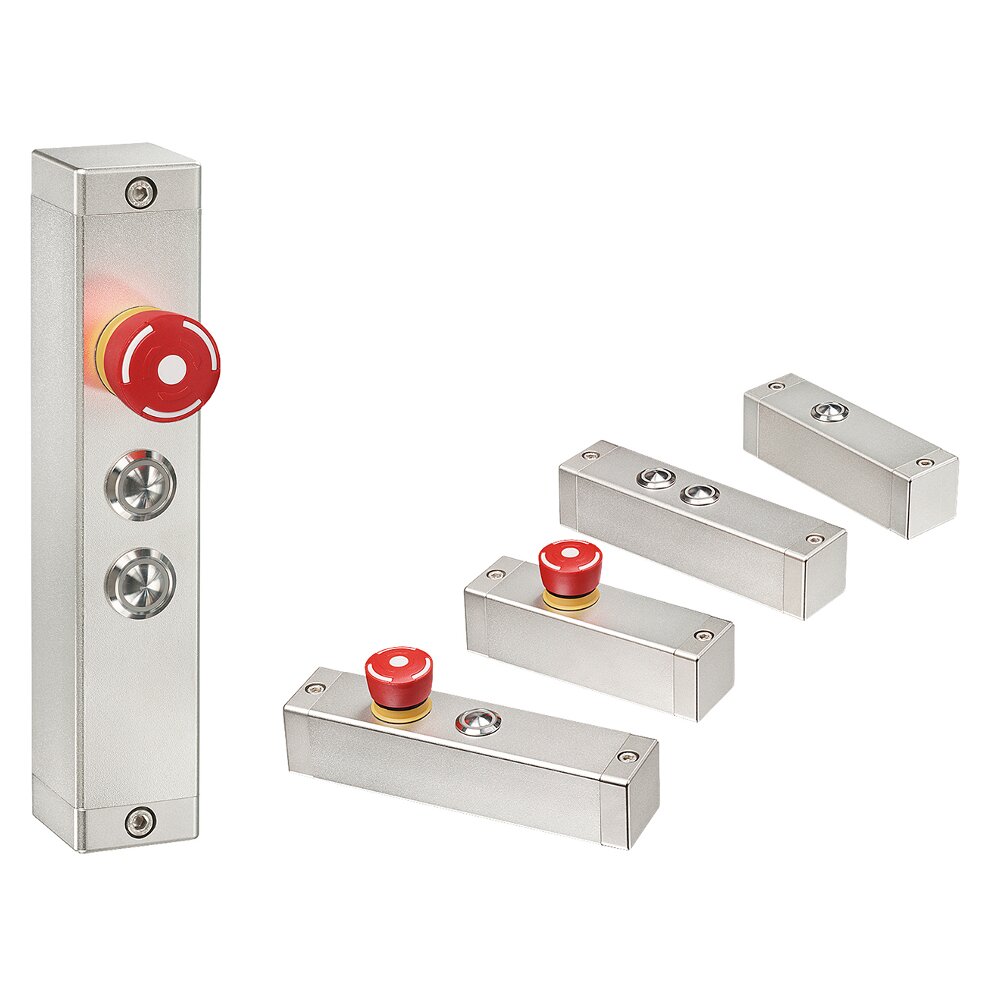

Tastergehäuse TG-F

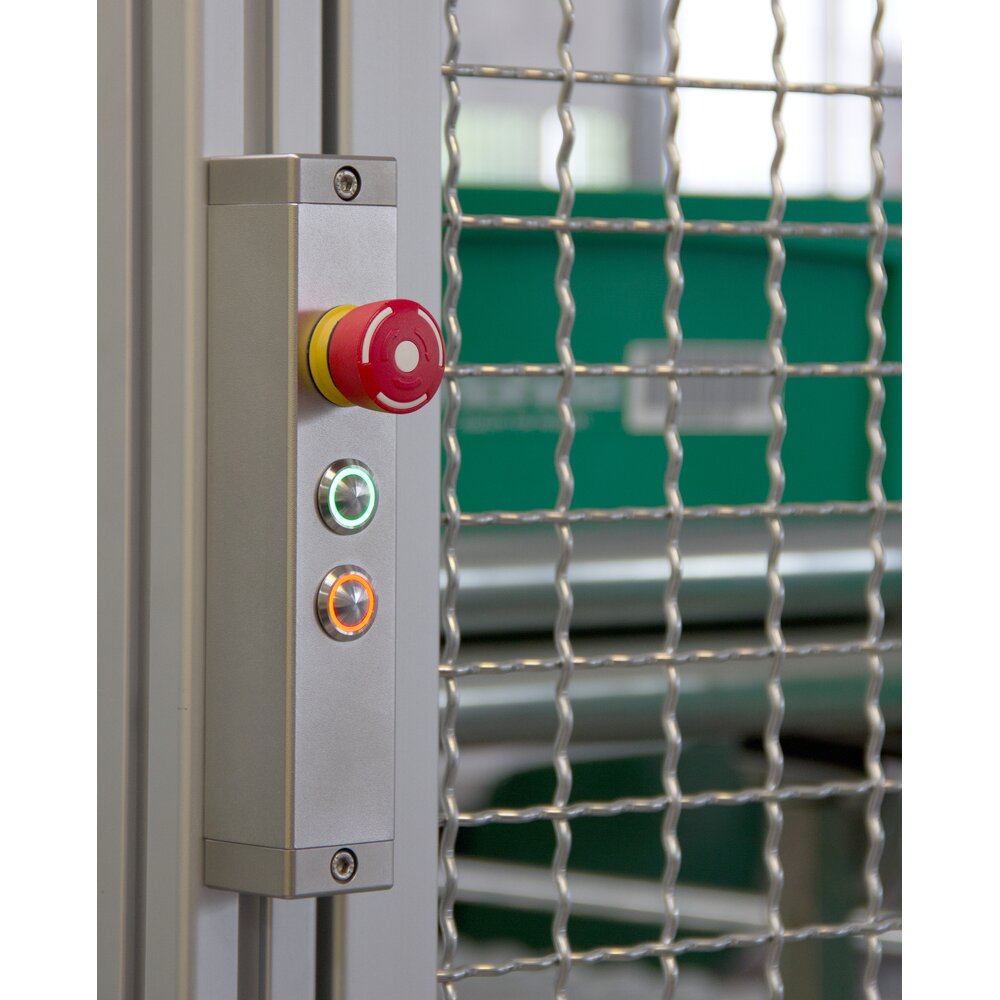

Für frontseitige Befestigung.

Werkstoff und Oberfläche:
Gehäuse und Endkappen aus Edelstahl, Werkstoff-Nr. 1.4301. Oberfläche gestrahlt und elektropoliert.

Funktionselemente:

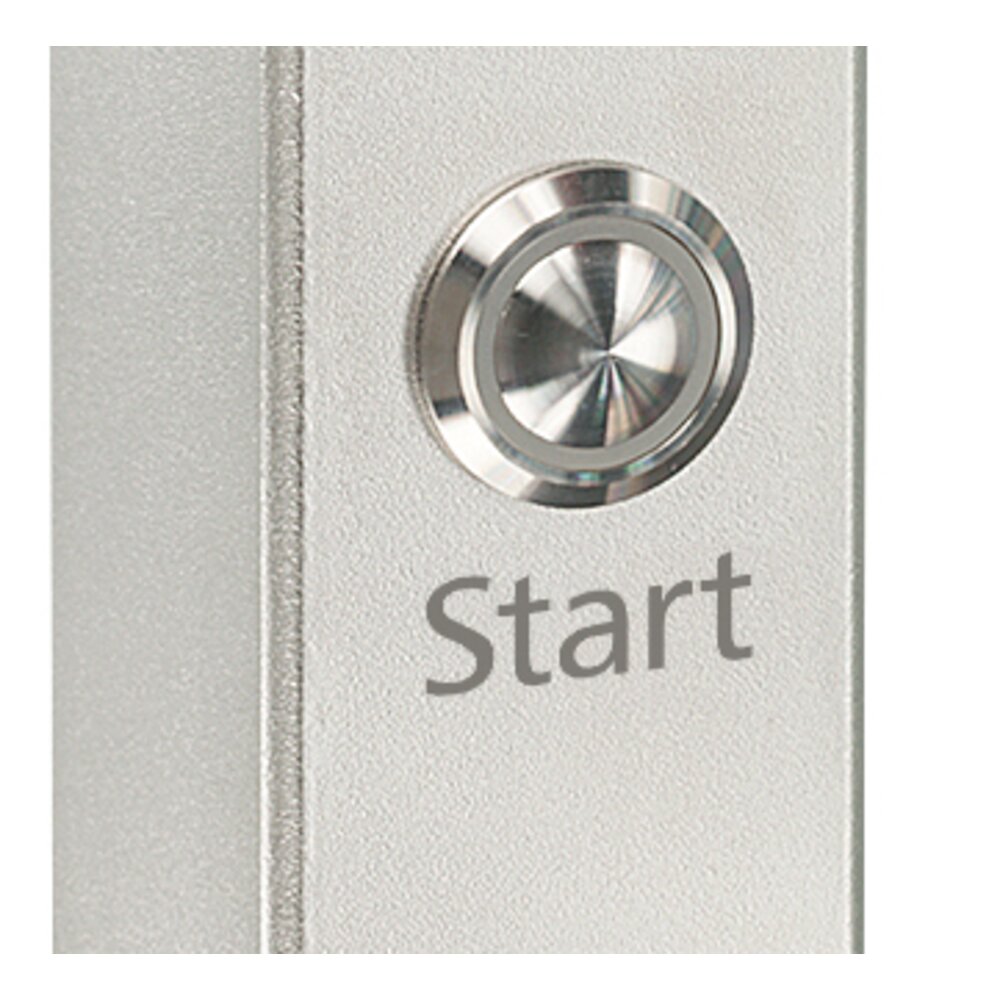

Je nach Typ mit Drucktaster oder Not-Halt.

Anschluss A:
Stecker M12 x 1 aus der Anschraubfläche der Gehäuseseite herausgeführt.

Anschluss B:
Anschlussleitung 10m aus der Anschraubfläche der Gehäuseseite herausgeführt.

Schutzart:
IP 65 (für Ausführung A bei aufgeschraubter Kupplung).

Hinweis:
Auf Anfrage sind kundenspezifische Varianten möglich.

mehr anzeigen weniger anzeigen
Maßeinheit
Anschluss

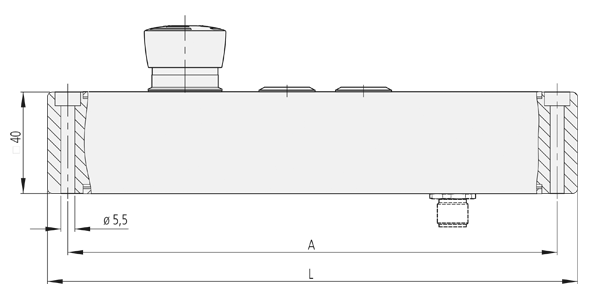

Produkt Typ Beschreibung A L Kabel
Bestell-Nr.
Stecker
Bestell-Nr.
Produkt Typ TG-01 Beschreibung 1 Drucktaster A 120 L 136 Kabel
Bestell-Nr.
TG-01K.F120.36 3D CAD
Stecker
Bestell-Nr.
TG-01S.F120.36 3D CAD
Produkt Typ TG-02 Beschreibung 2 Drucktaster A 150 L 166 Kabel
Bestell-Nr.
TG-02K.F150.36 3D CAD
Stecker
Bestell-Nr.
TG-02S.F150.36 3D CAD
Produkt Typ TG-04 Beschreibung 1 Drucktaster und Not-Halt A 160 L 176 Kabel
Bestell-Nr.
TG-04K.F160.36 3D CAD
Stecker
Bestell-Nr.
TG-04S.F160.36 3D CAD
Produkt Typ TG-05 Beschreibung 2 Drucktaster und Not-Halt A 190 L 206 Kabel
Bestell-Nr.
TG-05K.F190.36 3D CAD
Stecker
Bestell-Nr.
TG-05S.F190.36 3D CAD
Produkt Typ TG-20 Beschreibung 1 Not-Halt A 120 L 136 Kabel
Bestell-Nr.
TG-20K.F120.36 3D CAD
Stecker
Bestell-Nr.
TG-20S.F120.36 3D CAD
Griff-Zubehör
Länge Kupplung Ausführung 8-polig (M12 x 1)
Bestell-Nr.
12-polig (M12 x 1)
Bestell-Nr.
Länge 10 m Kupplung Ausführung abgewinkelt 8-polig (M12 x 1)
Bestell-Nr.
FZ-KS.W08.10 CAD
12-polig (M12 x 1)
Bestell-Nr.
FZ-KS.W12.10 CAD
Länge 10 m Kupplung Ausführung gerade / axial 8-polig (M12 x 1)
Bestell-Nr.
FZ-KS.G08.10 CAD
12-polig (M12 x 1)
Bestell-Nr.
FZ-KS.G12.10 CAD
