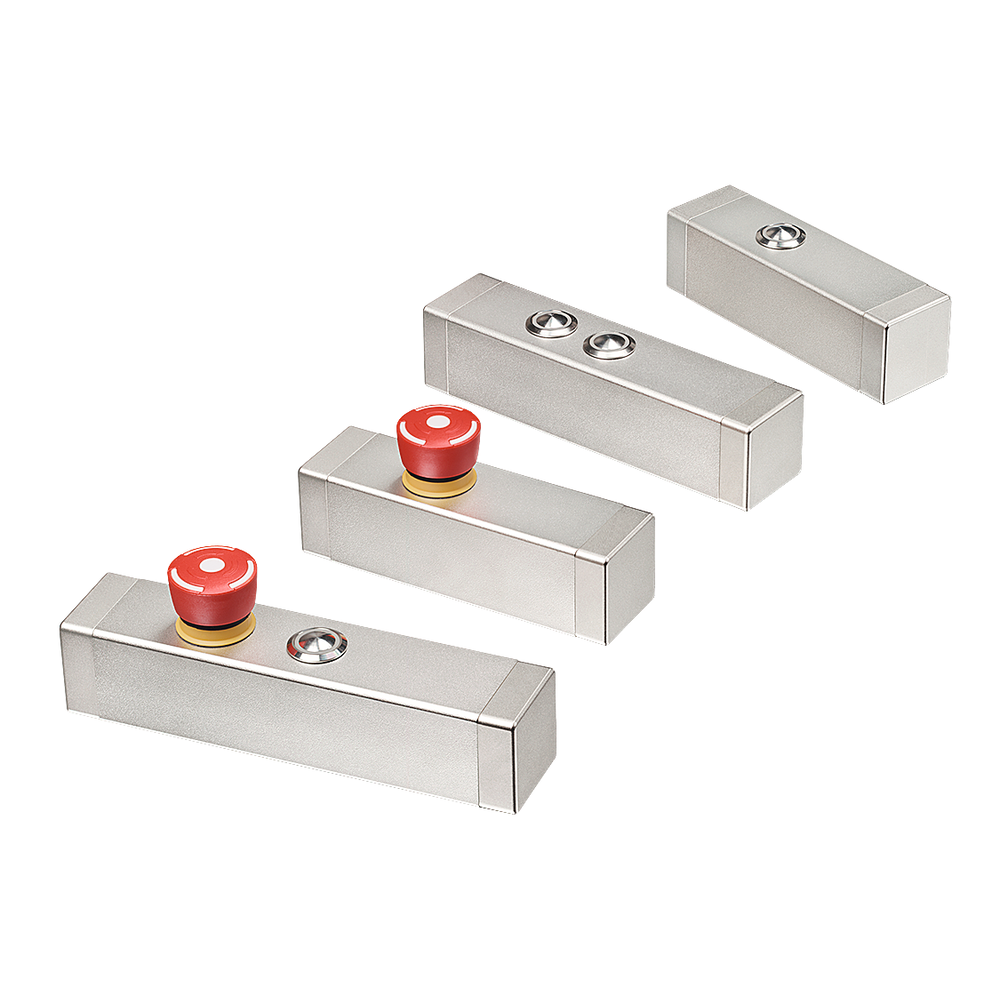

Kompakte, hochwertige und stabile Lösung für diverse Anwendungsgebiete. Diese Variante ist für rückseitige Befestigung.
Werkstoff und Oberfläche:
Gehäuse und Endkappen aus Edelstahl, Werkstoff-Nr. 1.4301. Oberfläche gestrahlt und elektropoliert.
Funktionselemente:
Je nach Typ mit Drucktaster oder Not-Halt.
Anschluss A:
Stecker M12 x 1 aus der Anschraubfläche herausgeführt.
Anschluss B:
Anschlussleitung 10m aus der Anschraubfläche der Gehäuseseite herausgeführt.
Schutzart:
IP 65 (für Ausführung A bei aufgeschraubter Kupplung).
Hinweis:
Auf Anfrage sind kundenspezifische Varianten möglich.
Maßeinheit
|
|||||
---|---|---|---|---|---|

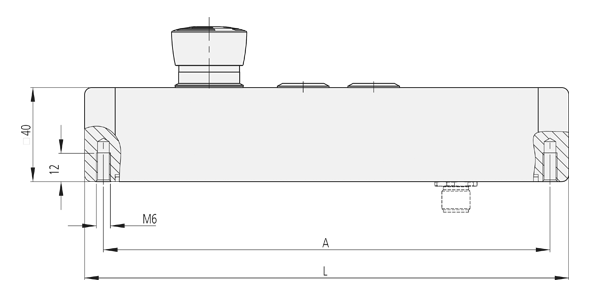

Anschluss | |||||
Produkt Typ | Beschreibung | A | L |
Kabel
Bestell-Nr. |
Stecker
Bestell-Nr. |
Produkt Typ | Beschreibung | A | L |
Kabel
Bestell-Nr. |
Stecker
Bestell-Nr. |
---|---|---|---|---|---|
Produkt Typ TG-01 | Beschreibung 1 Drucktaster | A 120 | L 136 |
Kabel
Bestell-Nr. TG-01K.R120.36 3D+CAD |
Stecker
Bestell-Nr. TG-01S.R120.36 3D+CAD |
Produkt Typ TG-02 | Beschreibung 2 Drucktaster | A 150 | L 166 |
Kabel
Bestell-Nr. TG-02K.R150.36 3D+CAD |
Stecker
Bestell-Nr. TG-02S.R150.36 3D+CAD |
Produkt Typ TG-04 | Beschreibung 1 Drucktaster und Not-Halt | A 160 | L 176 |
Kabel
Bestell-Nr. TG-04K.R160.36 3D+CAD |
Stecker
Bestell-Nr. TG-04S.R160.36 3D+CAD |
Produkt Typ TG-05 | Beschreibung 2 Drucktaster und Not-Halt | A 190 | L 206 |
Kabel
Bestell-Nr. TG-05K.R190.36 3D+CAD |
Stecker
Bestell-Nr. TG-05S.R190.36 3D+CAD |
Produkt Typ TG-20 | Beschreibung 1 Not-Halt | A 120 | L 136 |
Kabel
Bestell-Nr. TG-20K.R120.36 3D+CAD |
Stecker
Bestell-Nr. TG-20S.R120.36 3D+CAD |
Zubehör | ||||
---|---|---|---|---|
Länge | Kupplung Ausführung |
8-polig (M12 x 1)
Bestell-Nr. |
12-polig (M12 x 1)
Bestell-Nr. |
Länge | Kupplung Ausführung |
8-polig (M12 x 1)
Bestell-Nr. |
12-polig (M12 x 1)
Bestell-Nr. |
|
---|---|---|---|---|
Länge 10 m | Kupplung Ausführung abgewinkelt |
8-polig (M12 x 1)
Bestell-Nr. FZ-KS.W08.10 |
12-polig (M12 x 1)
Bestell-Nr. FZ-KS.W12.10 |
|
Länge 10 m | Kupplung Ausführung gerade / axial |
8-polig (M12 x 1)
Bestell-Nr. FZ-KS.G08.10 |
12-polig (M12 x 1)
Bestell-Nr. FZ-KS.G12.10 |
