Funktionsgriffe FG13-LH

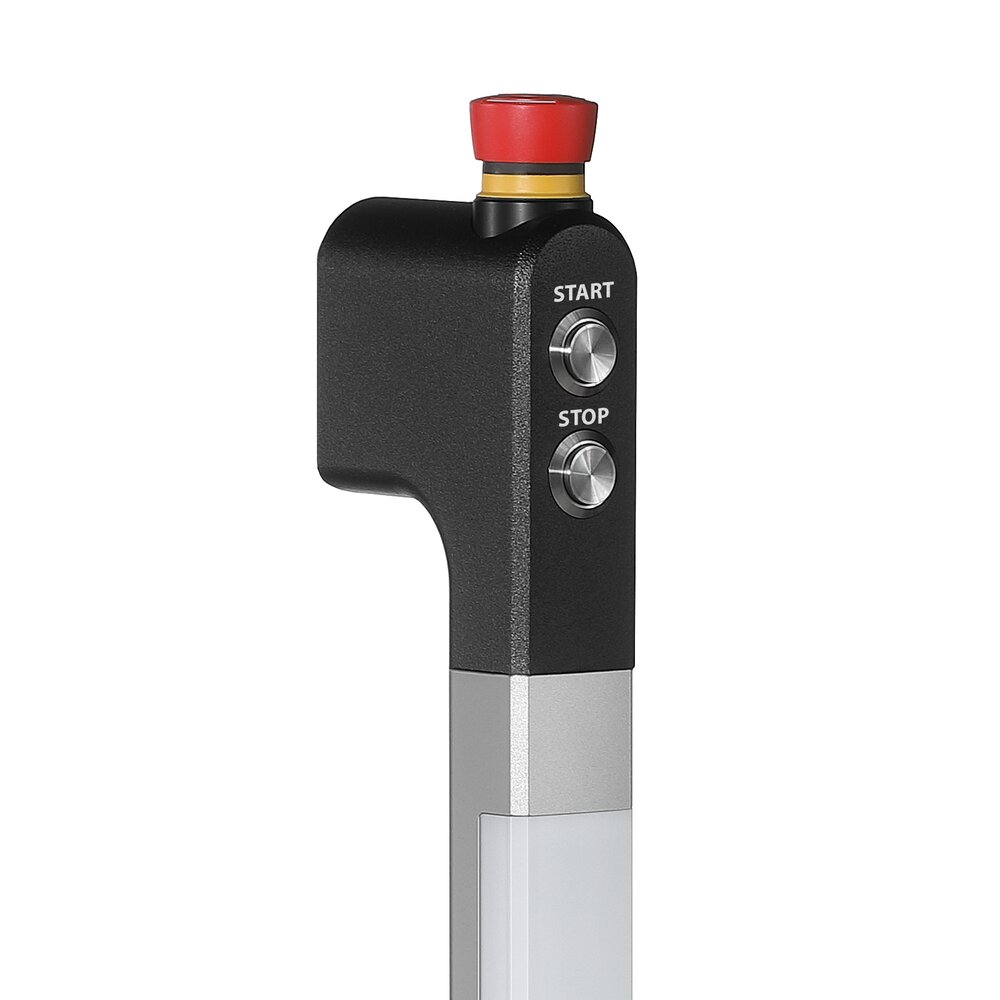

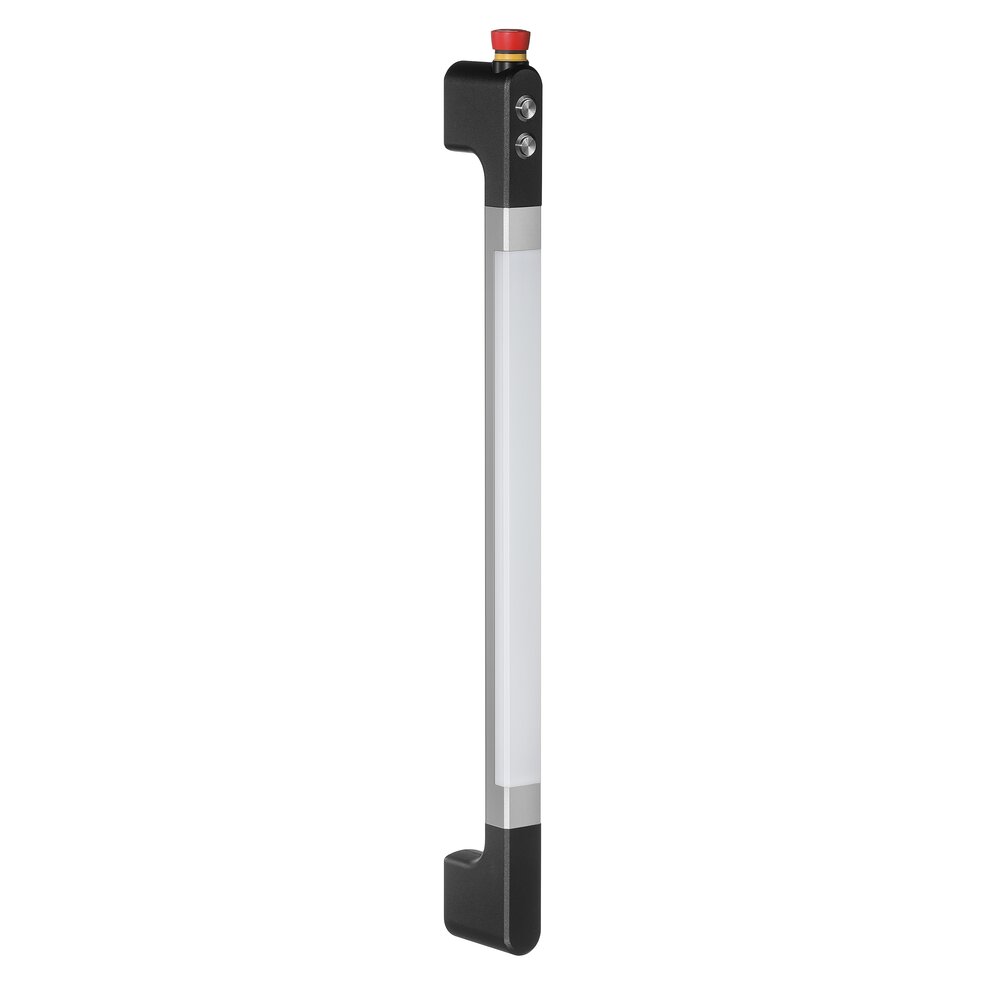

Funktionsgriff mit großflächig beleuchtbarem Griffsteg. Die LED-Farben rot, gelb und grün können beispielsweise genutzt werden, um den jeweiligen Betriebszustand der Maschine anzuzeigen.

Werkstoff und Oberfläche:
Griffschenkel aus glaskugelgestrahltem Aluminium AlMgSi 0,5; schwarz eloxiert. Griffsteg aus stranggepresstem Aluminiumhohlprofil AlMgSi 0,5; glaskugelgestrahlt und naturfarben eloxiert.
Beleuchtbarer Kunststoffeinleger aus extrudiertem, transluzenten PMMA.

Konstruktive Merkmale:
Angenehme Haptik durch großzügig abgerundete Griffstegunterseite.

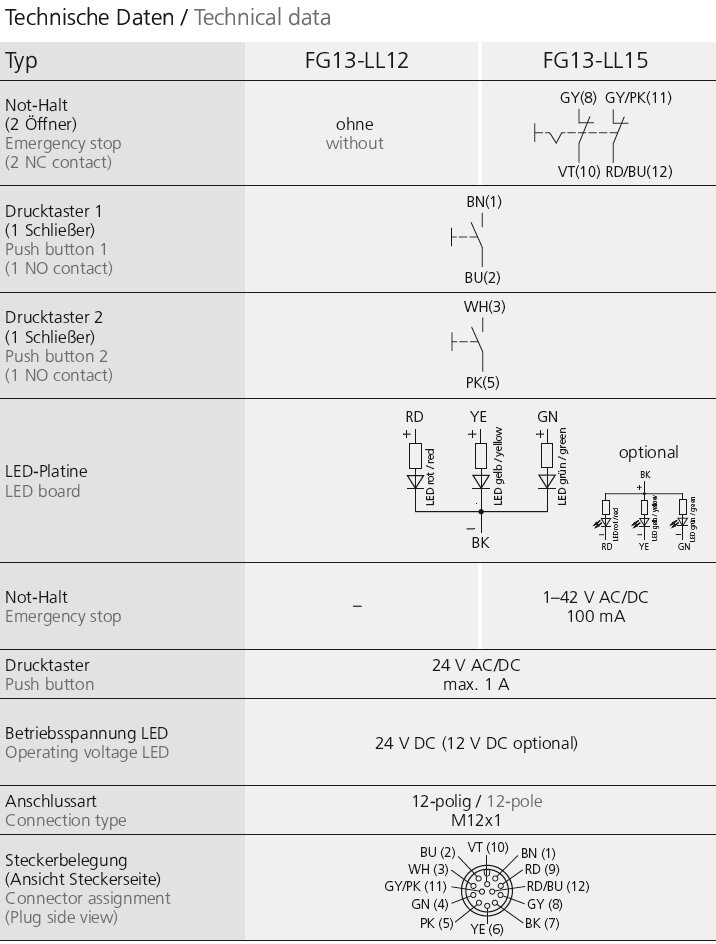

Funktionselemente:
2 Drucktaster, ausgeführt als Schließer.
Typ FG13-LH15 zusätzlich mit Not-Halt (2 Öffner).

Anschluss A
12-poliger Stecker in Anschraubfläche des Griffschenkels.
Kupplung mit 10 m fertig konfektionierter Leitung als Zubehör lieferbar.

Anschluss B
Anschlussleitung 5 m aus Anschraubfläche des Griffschenkels herausgeführt.

Schutzart:
IP 65 bei aufgeschraubter Kupplung.

Sonderausführungen:
Andere Grifflängen und Tasterbelegungen, sowie weiße Griffstegbeleuchtung auf Anfrage.

mehr anzeigen weniger anzeigen
  • Grifflängen kundenspezifisch
  • Tasterbelegung nach Kundenwunsch
  • Taster / LED Farben nach Kundenvorgabe
  • weitere Anschlussmöglichkeiten
  • Beschriftung möglich
  • weitere Farbausführungen
mehr anzeigen weniger anzeigen
Maßeinheit
Produkt Typ Beschreibung Anschluss Bestell-Nr.
Produkt Typ FG13-LH12 Beschreibung 2 Drucktaster Anschluss Kabel Bestell-Nr. FG13-LH12.B700.S11 3D CAD
Produkt Typ FG13-LH12 Beschreibung 2 Drucktaster Anschluss Stecker Bestell-Nr. FG13-LH12.A700.S11 3D CAD
Produkt Typ FG13-LH15 Beschreibung 2 Drucktaster und Not-Halt Anschluss Kabel Bestell-Nr. FG13-LH15.B700.S11 3D CAD
Produkt Typ FG13-LH15 Beschreibung 2 Drucktaster und Not-Halt Anschluss Stecker Bestell-Nr. FG13-LH15.A700.S11 3D CAD
Griff-Zubehör
Länge Kupplung Ausführung 12-polig (M12 x 1)
Bestell-Nr.
Länge 10 m Kupplung Ausführung abgewinkelt 12-polig (M12 x 1)
Bestell-Nr.
FZ-KS.W12.10 CAD
Länge 10 m Kupplung Ausführung gerade / axial 12-polig (M12 x 1)
Bestell-Nr.
FZ-KS.G12.10 CAD
