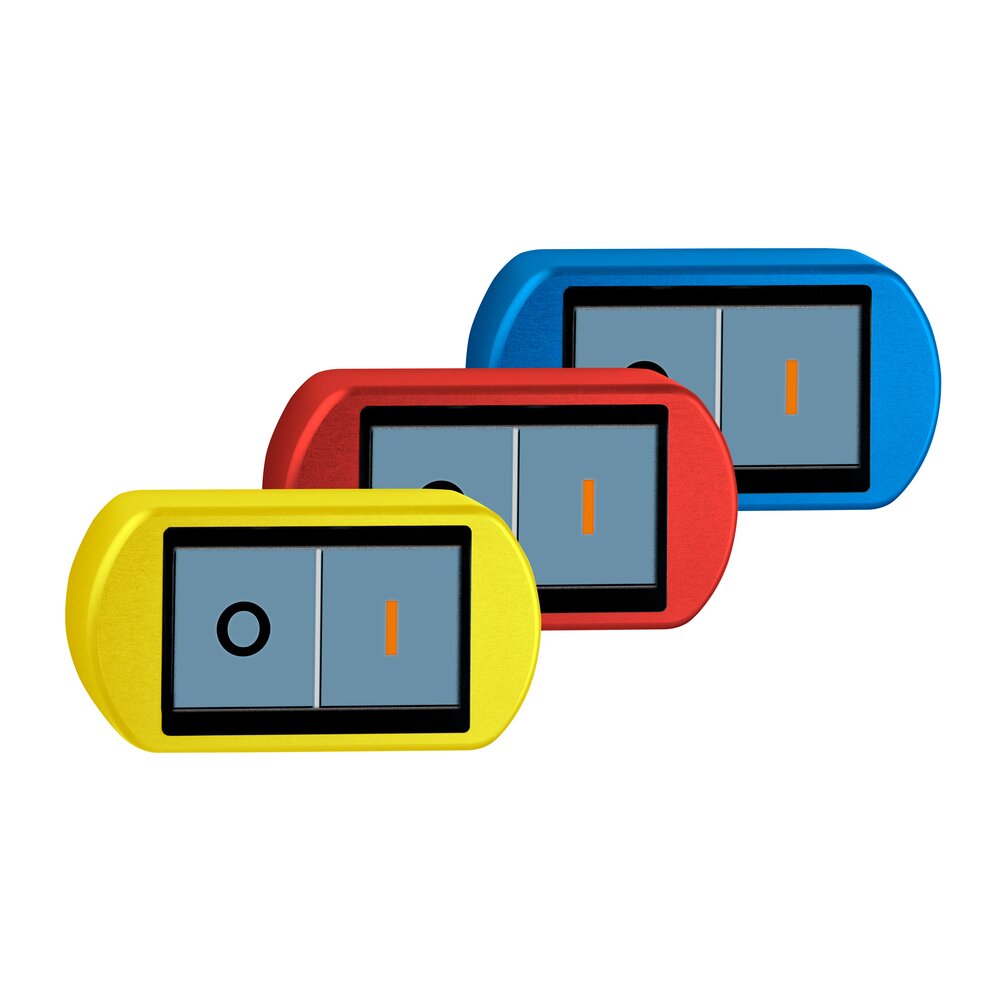

  • Drei digitale Bedieneinheiten mit schwarzen und orangen Symbolen auf dem Display in gelbem, rotem und blauem Aluminiumgehäuse

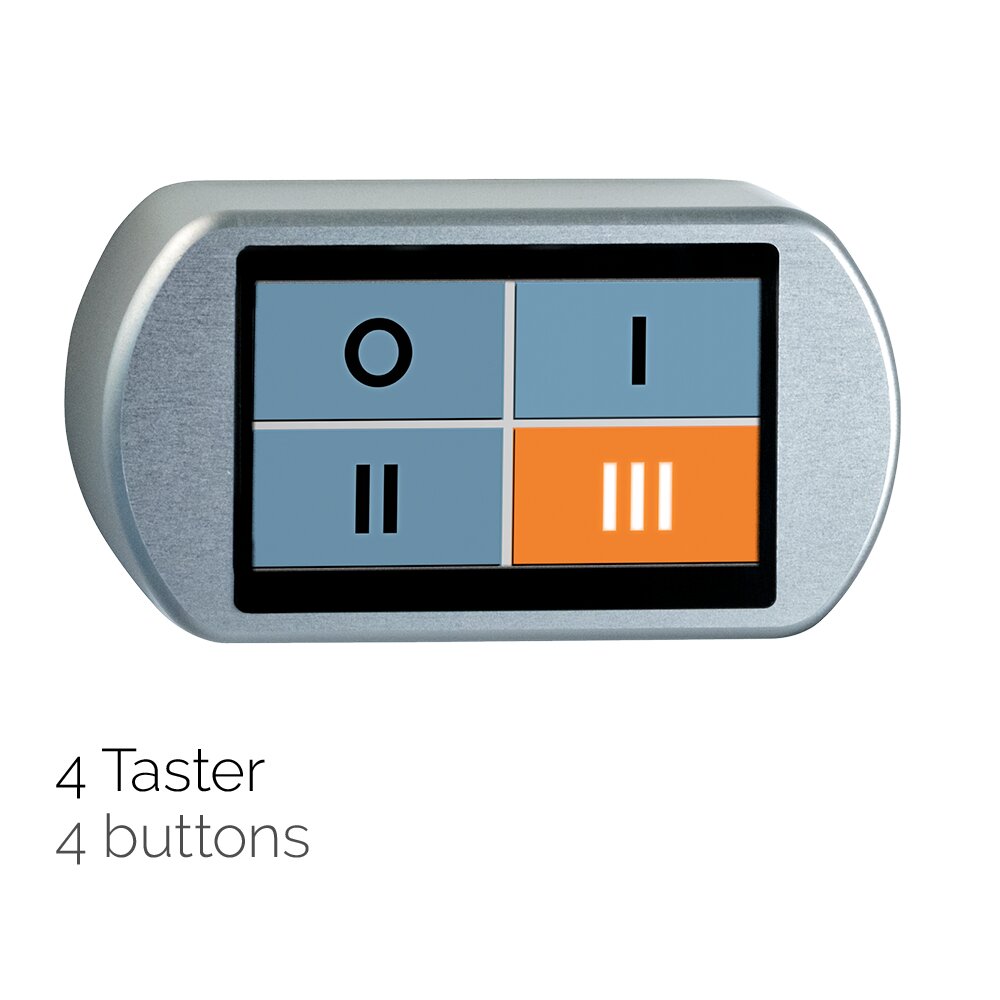

  • Rechteckiges Aluminium-Gehäuse mit vier quadratischen Tasten, drei blau, eine orange, beschriftet mit O, I, II und III
  • Vier digitale Bediengeräte mit Aluminiumgehäusen, drei horizontal mit variablen Touchscreen-Displays und eine vertikal mit rotem Notausschalter, zur Maschinensteuerung
Zwei digitale Bediengehäuse aus Aluminium mit Touchscreen und verschiedenen Steuertasten und Anzeigen
Drei digitale Bedieneinheiten mit schwarzen und orangen Symbolen auf dem Display in gelbem, rotem und blauem Aluminiumgehäuse
Rechteckiges Aluminium-Gehäuse mit vier quadratischen Tasten, drei blau, eine orange, beschriftet mit O, I, II und III
Vier digitale Bediengeräte mit Aluminiumgehäusen, drei horizontal mit variablen Touchscreen-Displays und eine vertikal mit rotem Notausschalter, zur Maschinensteuerung

Display Gehäuse DG (digital)

Bedieneinheit mit moderner Touch Screen HMI-Lösung zur Steuerung oder Überwachung von z.B. Maschinen oder Anlagen. Standardbedienoberfläche oder kundenspezifische Bedienoberfläche wählbar. Komplett Plug & Play anschlussfertige Lösung für Ihre Anforderung.

Werkstoff und Oberfläche:
Gehäuse aus Aluminium AlMgSi 0,5, gestrahlt und naturfarben oder schwarz eloxiert.

Funktion:
Bis zu 16 digitale Ausgänge oder bis zu 16 digitale Eingänge sowie bis zu 4 analoge Eingänge sind möglich. Es lassen sich intelligente Funktionen wie in einer SPS integrieren.

Analoge Eingänge zum Anzeigen von physikalischen Größen von externen Quellen. Diese können visuell als Graphen oder Diagramm dargestellt werden.

Anschluss:
Je nach Ausführung mit ein oder zwei Steckern 12-polig.

Hinweis:
Bedienung auch mit Handschuhen möglich. Andere Anschlussmöglichkeiten oder Gehäusefarben auf Anfrage.

mehr anzeigen weniger anzeigen

Max. 04 Eingänge (analog)
Max. 16 Eingänge (digital)
Max. 16 Ausgänge (digital)
... mehr auf Anfrage

mehr anzeigen weniger anzeigen

Ausführung DG-020 | 2.0"

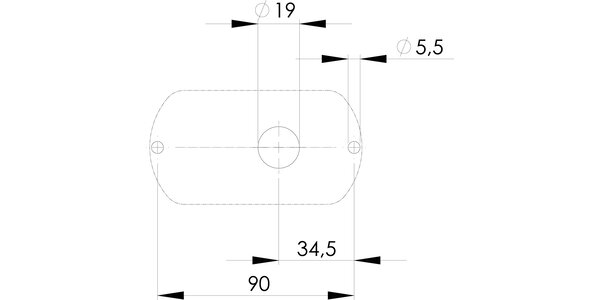

Technische Zeichnung eines rechteckigen Aluminium-Bauteils mit zentraler Bohrung und zwei symmetrischen Bohrungen, Maßangaben

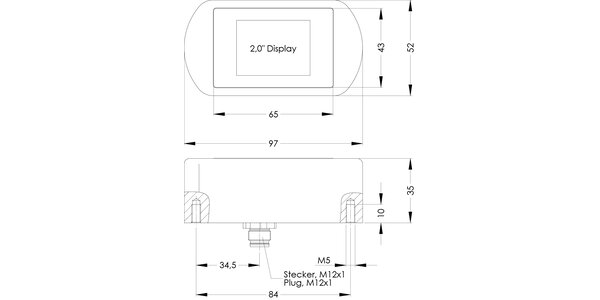

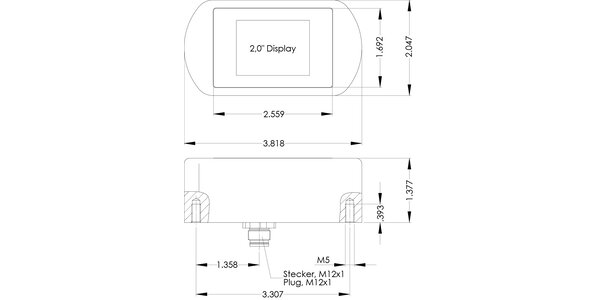

Technische Zeichnung eines Bediengehäuses mit einem rechteckigen integrierten 2,0 Zoll Display und maßlichen Angaben inkl. Anschlussstecker M12x1

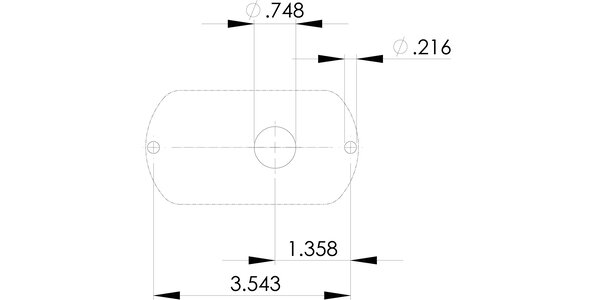

Technische Zeichnung eines rechteckigen Gehäusedeckels mit drei Bohrlöchern und Maßangaben in Zoll
Maßeinheit
Eloxalausführung
Eingänge digital Eingänge analog Ausgänge digital Anschluss Aluminium eloxiert glänzend naturfarben
Bestell-Nr. 		Aluminium eloxiert glänzend schwarz
Bestell-Nr.
Eingänge digital Eingänge analog Ausgänge digital Anschluss Aluminium eloxiert glänzend naturfarben
Bestell-Nr. 		Aluminium eloxiert glänzend schwarz
Bestell-Nr.
Eingänge digital 01 Eingänge analog 00 Ausgänge digital 07 Anschluss 1 x M12 Aluminium eloxiert glänzend naturfarben
Bestell-Nr. DG-020.01.00.07.11 3D+CAD 		Aluminium eloxiert glänzend schwarz
Bestell-Nr. DG-020.01.00.07.14 3D+CAD
Eingänge digital 01 Eingänge analog 01 Ausgänge digital 06 Anschluss 1 x M12 Aluminium eloxiert glänzend naturfarben
Bestell-Nr. DG-020.01.01.06.11 3D+CAD 		Aluminium eloxiert glänzend schwarz
Bestell-Nr. DG-020.01.01.06.14 3D+CAD
Eingänge digital 02 Eingänge analog 00 Ausgänge digital 06 Anschluss 1 x M12 Aluminium eloxiert glänzend naturfarben
Bestell-Nr. DG-020.02.00.06.11 3D+CAD 		Aluminium eloxiert glänzend schwarz
Bestell-Nr. DG-020.02.00.06.14 3D+CAD
Eingänge digital 02 Eingänge analog 02 Ausgänge digital 04 Anschluss 1 x M12 Aluminium eloxiert glänzend naturfarben
Bestell-Nr. DG-020.02.02.04.11 3D+CAD 		Aluminium eloxiert glänzend schwarz
Bestell-Nr. DG-020.02.02.04.14 3D+CAD

Ausführung DG-043 | 4.3"

Technische Zeichnung eines rechteckigen Displaygehäuses mit Maßen in Millimetern
Technische Zeichnung eines rechteckigen Displaygehäuses mit detaillierten Maßangaben in Millimetern, zeigt Aussparungen für Monitor und Anschlüsse sowie Befestigungspunkte
Technische Zeichnung einer digitalen Bedieneinheit mit mehreren Ansichten und Maßangaben in Zoll.
Technische Zeichnung eines rechteckigen Displaygehäuses mit detaillierten Abmessungen und Montagebohrungen in Zoll
Maßeinheit
Eloxalausführung
Eingänge digital Eingänge analog Ausgänge digital Anschluss Aluminium eloxiert glänzend naturfarben
Bestell-Nr. 		Aluminium eloxiert glänzend schwarz
Bestell-Nr.
Eingänge digital Eingänge analog Ausgänge digital Anschluss Aluminium eloxiert glänzend naturfarben
Bestell-Nr. 		Aluminium eloxiert glänzend schwarz
Bestell-Nr.
Eingänge digital 01 Eingänge analog 00 Ausgänge digital 07 Anschluss 1 x M12 Aluminium eloxiert glänzend naturfarben
Bestell-Nr. DG-043.01.00.07.11 3D+CAD 		Aluminium eloxiert glänzend schwarz
Bestell-Nr. DG-043.01.00.07.14 3D+CAD
Eingänge digital 01 Eingänge analog 01 Ausgänge digital 06 Anschluss 1 x M12 Aluminium eloxiert glänzend naturfarben
Bestell-Nr. DG-043.01.01.06.11 3D+CAD 		Aluminium eloxiert glänzend schwarz
Bestell-Nr. DG-043.01.01.06.14 3D+CAD
Eingänge digital 02 Eingänge analog 00 Ausgänge digital 06 Anschluss 1 x M12 Aluminium eloxiert glänzend naturfarben
Bestell-Nr. DG-043.02.00.06.11 3D+CAD 		Aluminium eloxiert glänzend schwarz
Bestell-Nr. DG-043.02.00.06.14 3D+CAD
Eingänge digital 02 Eingänge analog 02 Ausgänge digital 04 Anschluss 1 x M12 Aluminium eloxiert glänzend naturfarben
Bestell-Nr. DG-043.02.02.04.11 3D+CAD 		Aluminium eloxiert glänzend schwarz
Bestell-Nr. DG-043.02.02.04.14 3D+CAD
Eingänge digital 04 Eingänge analog 00 Ausgänge digital 16 Anschluss 2 x M12 Aluminium eloxiert glänzend naturfarben
Bestell-Nr. DG-043.04.00.16.11 3D+CAD 		Aluminium eloxiert glänzend schwarz
Bestell-Nr. DG-043.04.00.16.14 3D+CAD
Eingänge digital 04 Eingänge analog 04 Ausgänge digital 12 Anschluss 2 x M12 Aluminium eloxiert glänzend naturfarben
Bestell-Nr. DG-043.04.04.12.11 3D+CAD 		Aluminium eloxiert glänzend schwarz
Bestell-Nr. DG-043.04.04.12.14 3D+CAD
Eingänge digital 08 Eingänge analog 04 Ausgänge digital 08 Anschluss 2 x M12 Aluminium eloxiert glänzend naturfarben
Bestell-Nr. DG-043.08.04.08.11 3D+CAD 		Aluminium eloxiert glänzend schwarz
Bestell-Nr. DG-043.08.04.08.14 3D+CAD
Eingänge digital 10 Eingänge analog 00 Ausgänge digital 10 Anschluss 2 x M12 Aluminium eloxiert glänzend naturfarben
Bestell-Nr. DG-043.10.00.10.11 3D+CAD 		Aluminium eloxiert glänzend schwarz
Bestell-Nr. DG-043.10.00.10.14 3D+CAD
Eingänge digital 12 Eingänge analog 04 Ausgänge digital 04 Anschluss 2 x M12 Aluminium eloxiert glänzend naturfarben
Bestell-Nr. DG-043.12.04.04.11 3D+CAD 		Aluminium eloxiert glänzend schwarz
Bestell-Nr. DG-043.12.04.04.14 3D+CAD
Eingänge digital 16 Eingänge analog 00 Ausgänge digital 04 Anschluss 2 x M12 Aluminium eloxiert glänzend naturfarben
Bestell-Nr. DG-043.16.00.04.11 3D+CAD 		Aluminium eloxiert glänzend schwarz
Bestell-Nr. DG-043.16.00.04.14 3D+CAD
Zubehör
Länge Kupplung Ausführung 12-polig (M12 x 1)
Bestell-Nr.
Länge Kupplung Ausführung 12-polig (M12 x 1)
Bestell-Nr.
Schwarzer 4-poliger Stecker mit rundem Metallstecker und mehreren Kontaktstiften Länge 10 m Kupplung Ausführung abgewinkelt 12-polig (M12 x 1)
Bestell-Nr. FZ-KS.W12.10
Gerader elektrischer Stecker mit weißem vorderem Teil und schwarzem, geriffelten Griff Länge 10 m Kupplung Ausführung gerade / axial 12-polig (M12 x 1)
Bestell-Nr. FZ-KS.G12.10
Technische Datentabelle für Bediengeräte DG-020 und DG-043 mit Angaben zu Betriebsspannung, Stromaufnahme, digitalen und analogen Eingängen, Anschlussart und Montageöffnungen
