MV-32.A MV-32.B - Rohde AG | Griffe aus Aluminium, Edelstahl und Kunststoff

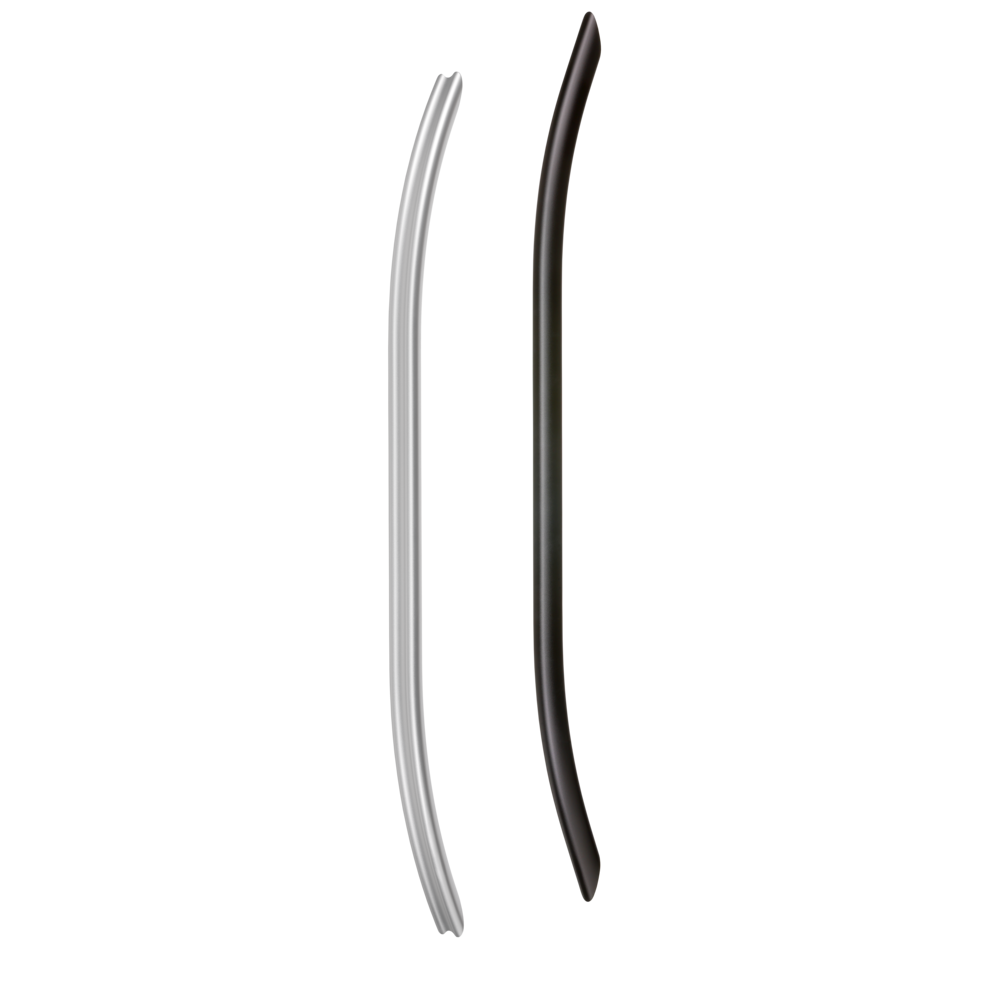

  • Zwei schlanke, gebogene Aluminium-Bügelgriffe, einer naturfarben glaskugelgestrahlt und halbglänzend, der andere schwarz eloxiert

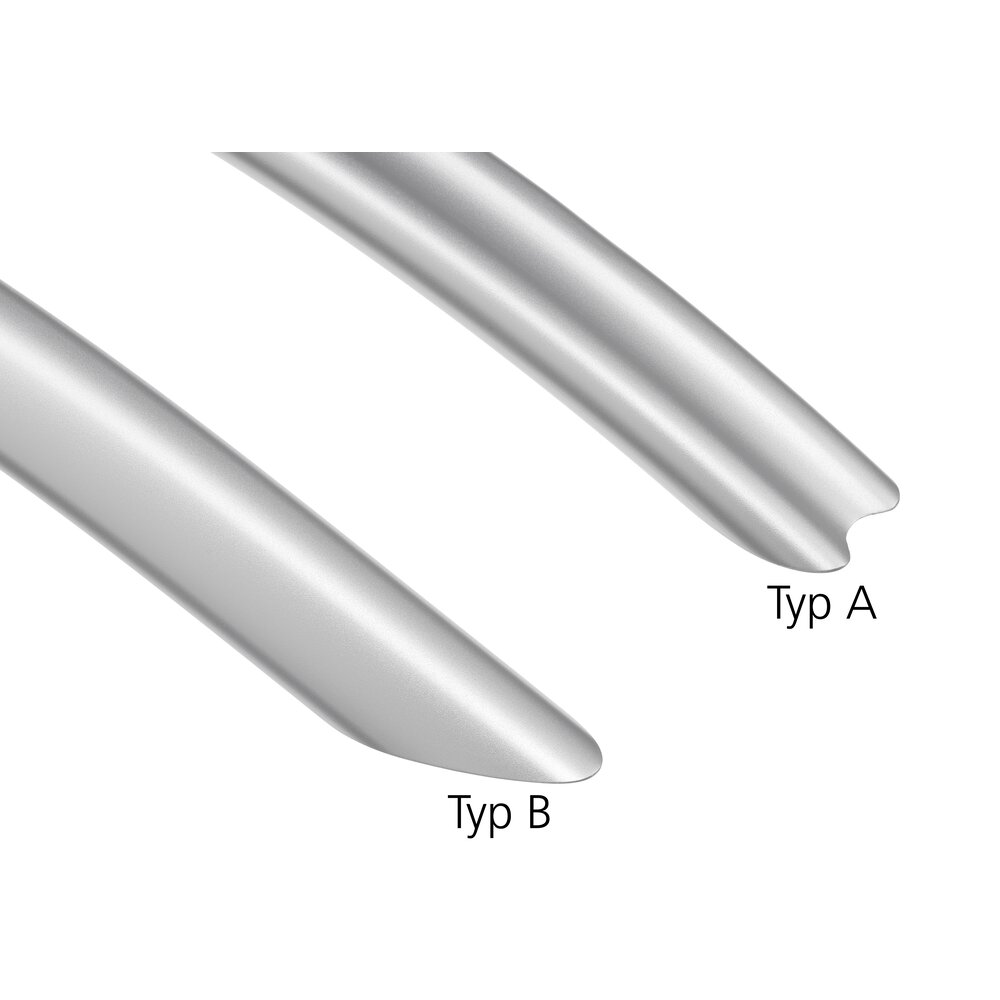

  • Zwei Aluminium-Bügelgriffe mit unterschiedlicher Spitzenform, Typ A mit Aussparung und Typ B mit abgerundeter Spitze
Zwei schlanke, gebogene Aluminium-Bügelgriffe, einer naturfarben glaskugelgestrahlt und halbglänzend, der andere schwarz eloxiert
Zwei Aluminium-Bügelgriffe mit unterschiedlicher Spitzenform, Typ A mit Aussparung und Typ B mit abgerundeter Spitze

Griffe MV-32.A MV-32.B

Bogengriff in verschiedenen Ausführungen.

Werkstoff und Oberfläche:
Stranggepresstes Aluminiumprofil AIMgSi 0,5; glaskugelgestrahlt und halbglänzend naturfarben oder schwarz eloxiert.

Tragkraft:
min. 1.000 N.

Hinweis:
Beliebige Grifflängen und Farbausführungen auf Anfrage.

mehr anzeigen weniger anzeigen

Ausführung MV-32.A

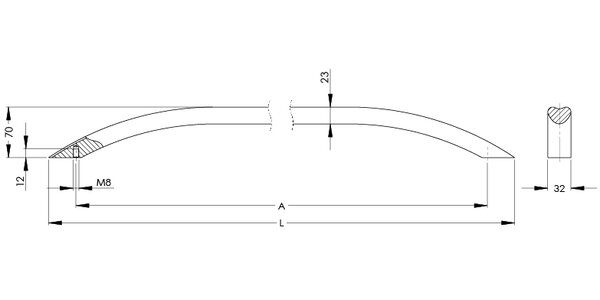

Seitenansicht und Querschnitt eines gebogenen Aluminium-Bügelgriffs mit Maßangaben und Befestigungsdetails

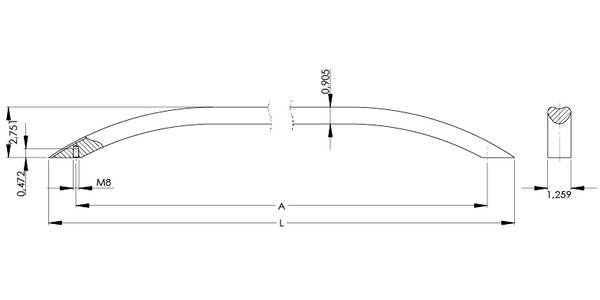

Technische Zeichnung eines Bogen-Bügelgriffs aus Aluminium mit Querschnitt und Maßangaben
Maßeinheit
Typ
Typ A L Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
Typ A L Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
Typ A A 700 L 750 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
MV-32.A700.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
MV-32.A700.14 3D+CAD
Typ A A 800 L 850 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
MV-32.A800.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
MV-32.A800.14 3D+CAD
Typ A A 1000 L 1050 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
MV-32.A1000.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
MV-32.A1000.14 3D+CAD

Ausführung MV-32.B

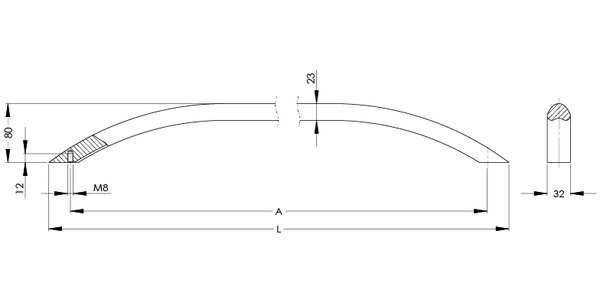

Technische Zeichnung eines Aluminium-Bügelgriffs MV-32.B mit Bogenform, Maßen und Querschnitt.

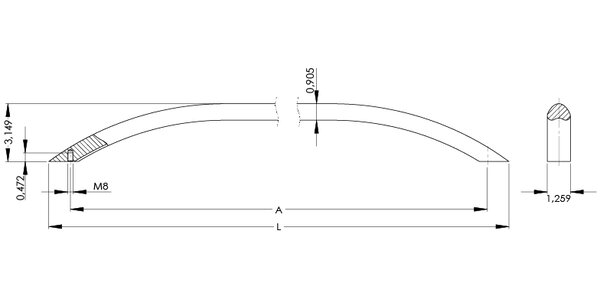

Technische Zeichnung eines gebogenen Aluminium-Bügelgriffs mit Maßangaben in Zoll, einschließlich Querschnitt und Befestigungsmaß M8.
Maßeinheit
Typ
Typ A L Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
Typ A L Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
Typ B A 700 L 750 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
MV-32.B700.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
MV-32.B700.14 3D+CAD
Typ B A 800 L 850 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
MV-32.B800.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
MV-32.B800.14 3D+CAD
Typ B A 1000 L 1050 Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
MV-32.B1000.11 3D+CAD
Aluminium eloxiert glänzend schwarz
Bestell-Nr.
MV-32.B1000.14 3D+CAD
