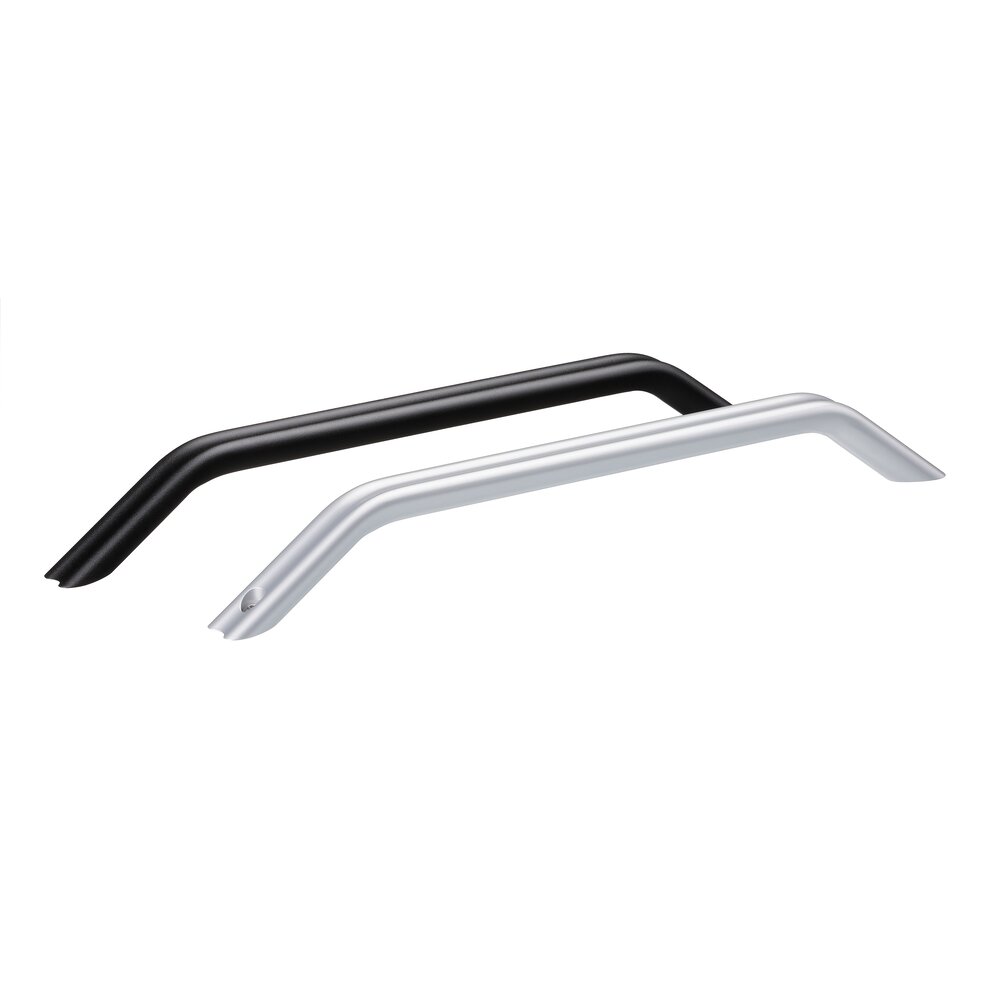

Zwei ergonomisch geformte Aluminium-Bügelgriffe, einer schwarz, einer silber, auf weißem Hintergrund

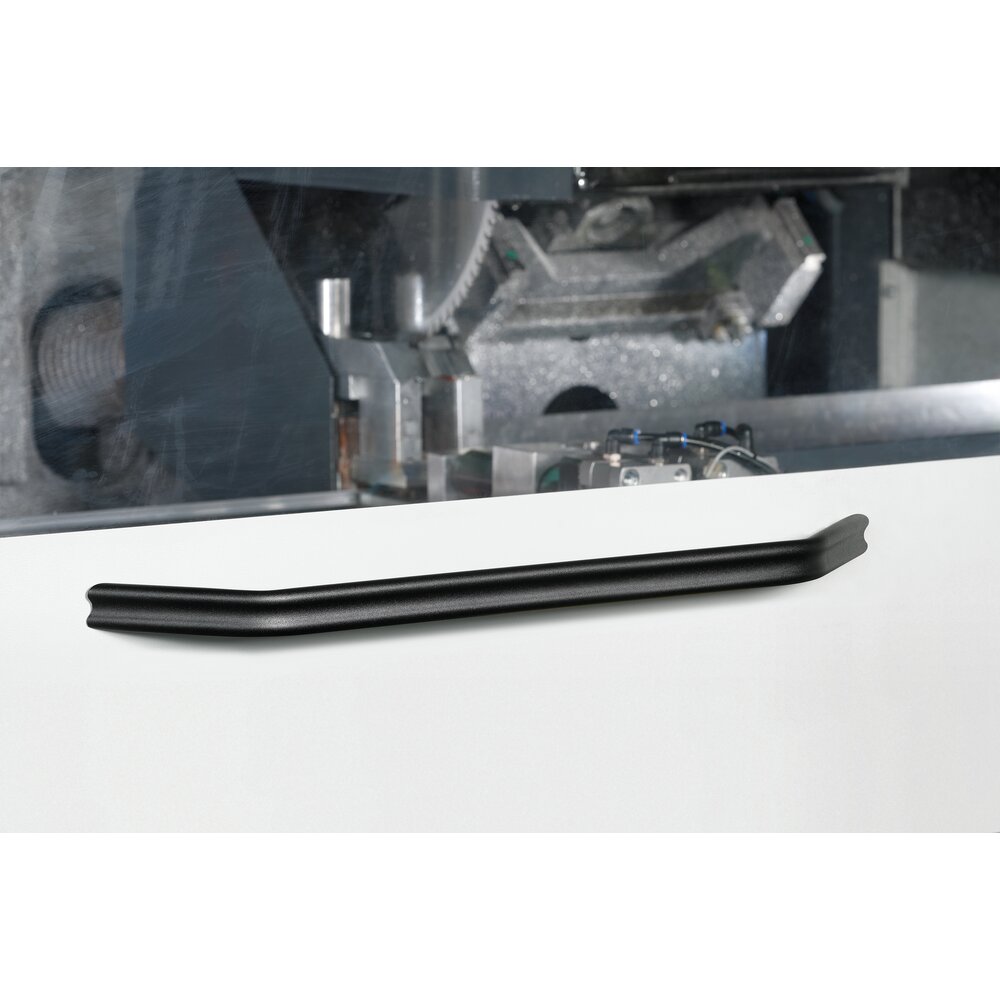

Schwarzer Aluminium-Bügelgriff MV-32 an weißer Fläche befestigt vor unscharfem industriellem Hintergrund

Griffe MV-32.F, MV-32.R

Bogengriff im ergonomischen Design.

Werkstoff und Oberfläche:
Stranggepresstes Aluminiumprofil AlMgSi 0,5, schwarz mit Feinstruktur oder silber pulverbeschichtet.

Lieferumfang:
Grifftyp MV-32.F inkl. Edelstahlschrauben mit Innensechskant ISO7380 M8 × 25.

Hinweis:
Beliebige Grifflängen und Farben auf Anfrage.

Tragkraft:
min. 1.000 N.

mehr anzeigen weniger anzeigen

Ausführung MV-32.F

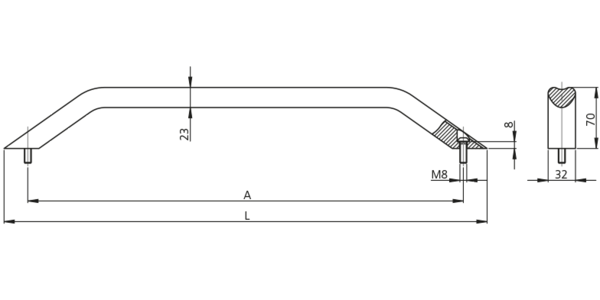

Technische Zeichnung eines ergonomisch gestalteten Aluminium Bügelgriffs mit Beschriftungen der Abmessungen, einschließlich der Höhe, Breite und Befestigungsmethode mit M8 Schrauben.
Technische Zeichnung eines ergonomisch gestalteten Aluminium Bügelgriffs mit Beschriftungen der Abmessungen, einschließlich der Höhe, Breite und Befestigungsmethode mit M8 Schrauben.
Maßeinheit
Typ
Montage Ausführung A L pulverbeschichtet schwarz
Bestell-Nr.
Aluminium pulverbeschichtet silber
Bestell-Nr.
Montage Ausführung A L pulverbeschichtet schwarz
Bestell-Nr.
Aluminium pulverbeschichtet silber
Bestell-Nr.
Montage Ausführung für Frontbefestigung A 500 L 550 pulverbeschichtet schwarz
Bestell-Nr.
MV-32.F500.54 3D+CAD
Aluminium pulverbeschichtet silber
Bestell-Nr.
MV-32.F500.9006 3D+CAD
Montage Ausführung für Frontbefestigung A 600 L 650 pulverbeschichtet schwarz
Bestell-Nr.
MV-32.F600.54 3D+CAD
Aluminium pulverbeschichtet silber
Bestell-Nr.
MV-32.F600.9006 3D+CAD
Montage Ausführung für Frontbefestigung A 800 L 850 pulverbeschichtet schwarz
Bestell-Nr.
MV-32.F800.54 3D+CAD
Aluminium pulverbeschichtet silber
Bestell-Nr.
MV-32.F800.9006 3D+CAD

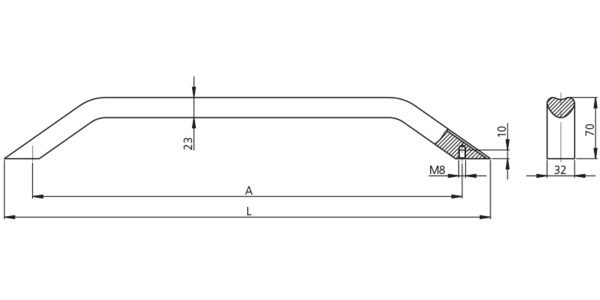

Ausführung MV-32.R

Maßeinheit
Typ
Montage Ausführung A L pulverbeschichtet schwarz
Bestell-Nr.
Aluminium pulverbeschichtet silber
Bestell-Nr.
Montage Ausführung A L pulverbeschichtet schwarz
Bestell-Nr.
Aluminium pulverbeschichtet silber
Bestell-Nr.
Montage Ausführung für Rückbefestigung A 500 L 566 pulverbeschichtet schwarz
Bestell-Nr.
MV-32.R500.54 3D+CAD
Aluminium pulverbeschichtet silber
Bestell-Nr.
MV-32.R500.9006 3D+CAD
Montage Ausführung für Rückbefestigung A 600 L 666 pulverbeschichtet schwarz
Bestell-Nr.
MV-32.R600.54 3D+CAD
Aluminium pulverbeschichtet silber
Bestell-Nr.
MV-32.R600.9006 3D+CAD
Montage Ausführung für Rückbefestigung A 800 L 866 pulverbeschichtet schwarz
Bestell-Nr.
MV-32.R800.54 3D+CAD
Aluminium pulverbeschichtet silber
Bestell-Nr.
MV-32.R800.9006 3D+CAD
