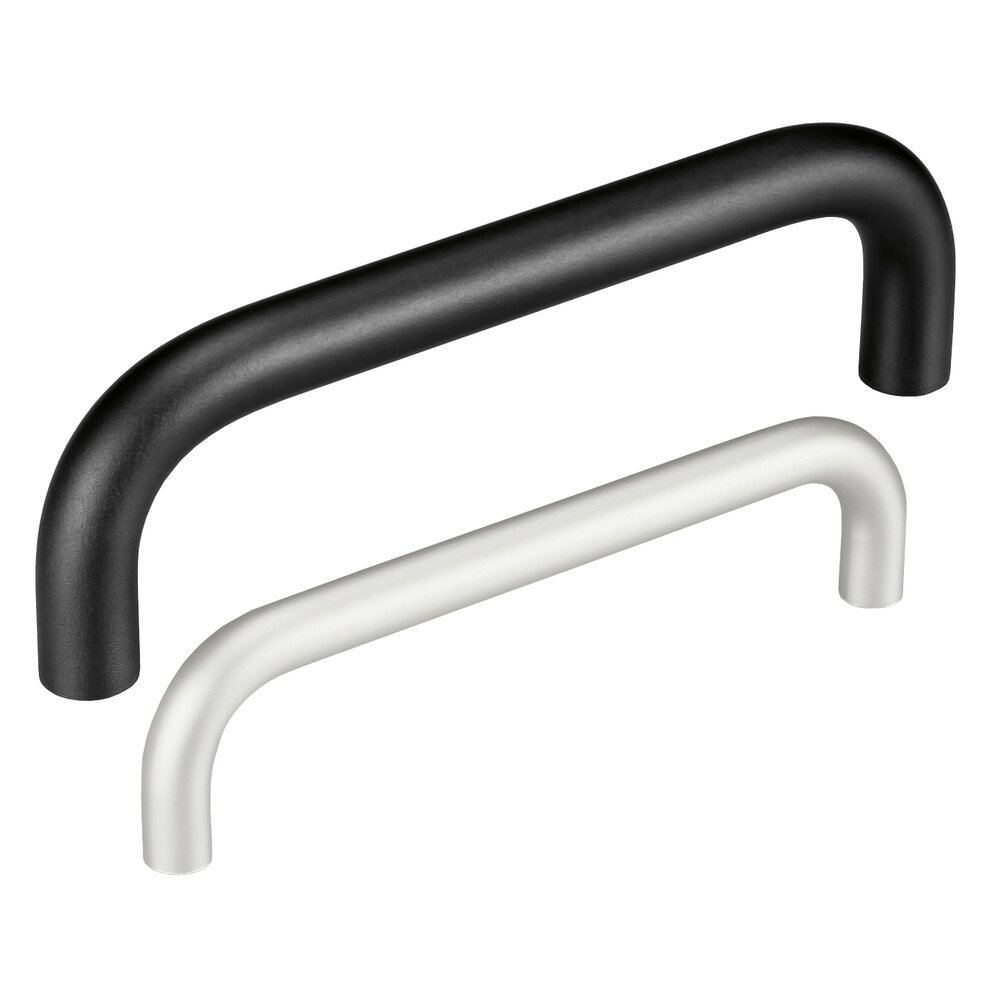

Griffe M1
Werkstoff und Oberfläche:
Rundaluminium AlMgSi 0,5; geschliffen, glaskugelgestrahlt und mattglänzend eloxiert in 2 Farben.
Lieferumfang:
Grifftyp M1-20.F inkl. Edelstahl-Zylinderschrauben mit Innensechskant DIN 912, M8 x 40, Muttern DIN 934 und Unterlegscheiben DIN 125. Abschlussscheiben optional, ø 20, Ausführung wie Abbildung.
Hinweis:
Andere Abmessungen und Varianten auf Anfrage.
Tragkraft:
min. 1000 N.
|
Maßeinheit
|
||||||
|---|---|---|---|---|---|---|
| Typ | ||||||
| øD | Ausführung | A |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. |
M | H |
| øD | Ausführung | A |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. |
M | H |
|---|---|---|---|---|---|---|
| øD 16 | Ausführung R | A 150 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-16.R150.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-16.R150.14 3D+CAD |
M 6 | H 50 |
| øD 16 | Ausführung R | A 200 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-16.R200.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-16.R200.14 3D+CAD |
M 6 | H 50 |
| øD 20 | Ausführung F | A 200 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-20.F200.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-20.F200.14 3D+CAD |
M - | H 70 |
| øD 20 | Ausführung F | A 300 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-20.F300.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-20.F300.14 3D+CAD |
M - | H 70 |
| øD 20 | Ausführung R | A 200 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-20.R200.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-20.R200.14 3D+CAD |
M 8 | H 70 |
| øD 20 | Ausführung R | A 250 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-20.R250.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-20.R250.14 3D+CAD |
M 8 | H 70 |
| øD 20 | Ausführung R | A 300 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-20.R300.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-20.R300.14 3D+CAD |
M 8 | H 70 |
| øD 20 | Ausführung R | A 350 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-20.R350.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-20.R350.14 3D+CAD |
M 8 | H 70 |
| øD 20 | Ausführung R | A 400 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-20.R400.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-20.R400.14 3D+CAD |
M 8 | H 70 |
| øD 20 | Ausführung R | A 600 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-20.R600.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-20.R600.14 3D+CAD |
M 8 | H 70 |
| øD 25 | Ausführung R | A 200 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-25.R200.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-25.R200.14 3D+CAD |
M 8 | H 85 |
| øD 25 | Ausführung R | A 250 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-25.R250.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-25.R250.14 3D+CAD |
M 8 | H 85 |
| øD 25 | Ausführung R | A 300 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-25.R300.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-25.R300.14 3D+CAD |
M 8 | H 85 |
| øD 25 | Ausführung R | A 400 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-25.R400.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-25.R400.14 3D+CAD |
M 8 | H 85 |
| øD 25 | Ausführung R | A 600 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-25.R600.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-25.R600.14 3D+CAD |
M 8 | H 85 |
| øD 30 | Ausführung R | A 300 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-30.R300.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-30.R300.14 3D+CAD |
M 10 | H 100 |
| øD 30 | Ausführung R | A 400 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-30.R400.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-30.R400.14 3D+CAD |
M 10 | H 100 |
| øD 30 | Ausführung R | A 600 |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. M1-30.R600.11 3D+CAD |
Aluminium eloxiert glänzend schwarz
Bestell-Nr. M1-30.R600.14 3D+CAD |
M 10 | H 100 |
| Einzelteile | Bestell-Nr. |
|---|
| Einzelteile | Bestell-Nr. | |
|---|---|---|
|
Einzelteile AL-Abschlussscheiben, 2 Stück, natur | Bestell-Nr. M1-20.000.01 |
| Einzelteile AL-Abschlussscheiben, 2 Stück, schwarz | Bestell-Nr. M1-20.000.04 |
