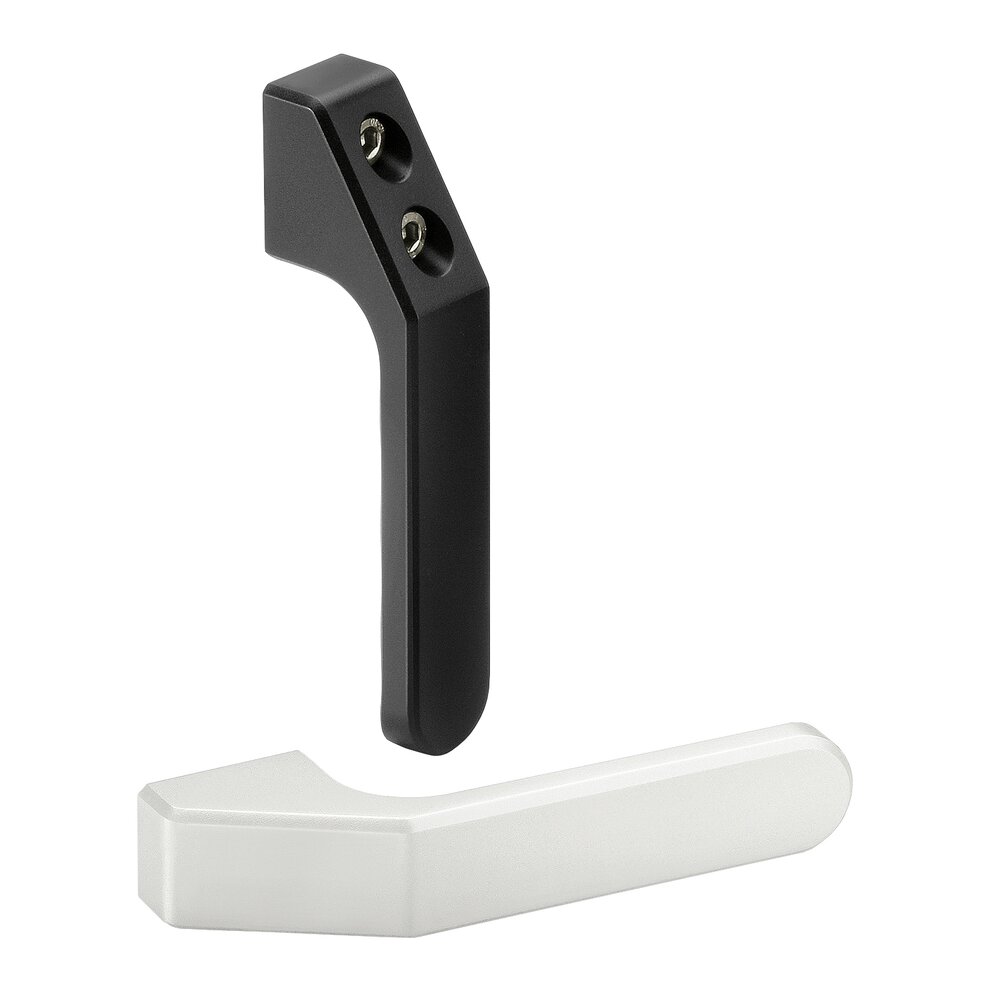

Aluminium Bügelgriff AH
Griffhebel in 2 Ausführungsgrößen für Maschinen und technische Anlagen.
Werkstoff und Oberfläche:
Aluminium AlMgSi 0,5; gleitgeschliffen, mattglänzend, farblos oder schwarz eloxiert.
Konstruktive Merkmale:
Beide Ausführungen für front- und rückseitige Montage.
Lieferumfang:
Bei Frontbefestigung einschl. Zylinderschrauben aus Edelstahl mit Innensechskant DIN 912, Muttern DIN 934 und Unterlegscheiben DIN 125.
Hinweis:
Andere Farbausführungen auf Anfrage.
Tragkraft:
min. 1000 N.
Auf Anfrage
- weitere Farbausführungen
- Beschriftung
- Griffe in Ihrem Design
Ausführung AH-14
|
Maßeinheit
|
||||
|---|---|---|---|---|
| Befestigung | ||||
| Eloxalausführung |
frontseitige Befestigung
Bestell-Nr. |
rückseitige Befestigung
Bestell-Nr. |
S₁ | S₂ |
| Eloxalausführung |
frontseitige Befestigung
Bestell-Nr. |
rückseitige Befestigung
Bestell-Nr. |
S₁ | S₂ |
|---|---|---|---|---|
| Eloxalausführung natur |
frontseitige Befestigung
Bestell-Nr. AH-14.F125.11 3D+CAD |
rückseitige Befestigung
Bestell-Nr. AH-14.R125.11 3D+CAD |
S₁ M5x25 | S₂ M5x30 |
| Eloxalausführung schwarz |
frontseitige Befestigung
Bestell-Nr. AH-14.F125.14 3D+CAD |
rückseitige Befestigung
Bestell-Nr. AH-14.R125.14 3D+CAD |
S₁ M5x25 | S₂ M5x30 |
Ausführung AH-20
|
Maßeinheit
|
||||
|---|---|---|---|---|
| Befestigung | ||||
| Eloxalausführung |
frontseitige Befestigung
Bestell-Nr. |
rückseitige Befestigung
Bestell-Nr. |
S₁ | S₂ |
| Eloxalausführung |
frontseitige Befestigung
Bestell-Nr. |
rückseitige Befestigung
Bestell-Nr. |
S₁ | S₂ |
|---|---|---|---|---|
| Eloxalausführung natur |
frontseitige Befestigung
Bestell-Nr. AH-20.F165.11 3D+CAD |
rückseitige Befestigung
Bestell-Nr. AH-20.R165.11 3D+CAD |
S₁ M8x25 | S₂ M8x40 |
| Eloxalausführung schwarz |
frontseitige Befestigung
Bestell-Nr. AH-20.F165.14 3D+CAD |
rückseitige Befestigung
Bestell-Nr. AH-20.R165.14 3D+CAD |
S₁ M8x25 | S₂ M8x40 |
