Kolları VG-01, VG-02
Değişken oluşturma imkanlarına sahip, birbirine vidalanabilir tutamak sistemi.
Malzeme ve yüzey işlemesi:
Tutamak kolu masif yuvarlak alüminyumdan AlMgSi 0,5, cam bilye ile kumlanmış ve eloksal kaplama. Bağlantı borusu ø20x2 mm alüminyumdan AlMgSi 0,5; ince zımparalı ve eloksal kaplama. Eloksal kaplama modeller, mat-parlak olarak doğal renklerde veya siyah.
Yapısal özellikler:
Bağlantı borusuna istenilen düzende yerleştirilebilen orta destekler sayesinde, özellikle uzun tutamaklar için uygundur. Bu orta destekler, uç koldaki gibi vida dişli bir pim aracılığyla boruya tespit edilmektedir.
Özel modeller:
Talep üzerine diğer tutamak uzunluklarında ve modellerde temin edilir.
Taşıma kuvveti:
min. 1000 N.

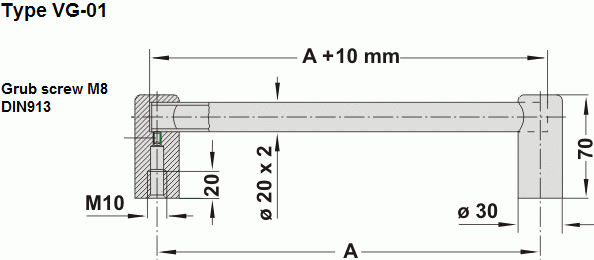

Version VG-01
|
ölçü birimi
|
|||
|---|---|---|---|
| tip | |||
| A | Kol rengi |
Eloksal yürütme açık kahverengi
Sipariş No. |
Eloksallı alüminyum siyah
Sipariş No. |
| A | Kol rengi |
Eloksal yürütme açık kahverengi
Sipariş No. |
Eloksallı alüminyum siyah
Sipariş No. |
|---|---|---|---|
| A 250 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. VG-01.250.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. VG-01.250.N04 3D+CAD |
| A 250 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. VG-01.250.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. VG-01.250.S04 3D+CAD |
| A 300 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. VG-01.300.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. VG-01.300.N04 3D+CAD |
| A 300 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. VG-01.300.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. VG-01.300.S04 3D+CAD |
| A 400 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. VG-01.400.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. VG-01.400.N04 3D+CAD |
| A 400 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. VG-01.400.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. VG-01.400.S04 3D+CAD |
| A 500 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. VG-01.500.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. VG-01.500.N04 3D+CAD |
| A 500 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. VG-01.500.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. VG-01.500.S04 3D+CAD |

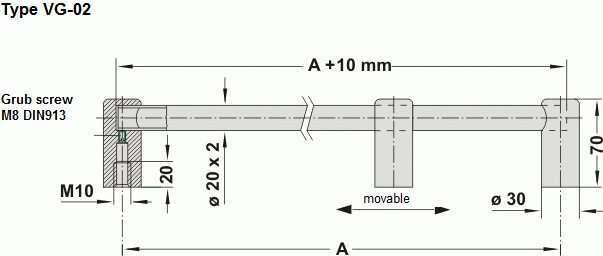

Version VG-02
|
ölçü birimi
|
|||
|---|---|---|---|
| tip | |||
| A | Kol rengi |
Eloksal yürütme açık kahverengi
Sipariş No. |
Eloksallı alüminyum siyah
Sipariş No. |
| A | Kol rengi |
Eloksal yürütme açık kahverengi
Sipariş No. |
Eloksallı alüminyum siyah
Sipariş No. |
|---|---|---|---|
| A 500 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. VG-02.500.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. VG-02.500.N04 3D+CAD |
| A 500 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. VG-02.500.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. VG-02.500.S04 3D+CAD |
| A 600 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. VG-02.600.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. VG-02.600.N04 3D+CAD |
| A 600 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. VG-02.600.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. VG-02.600.S04 3D+CAD |
| A 800 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. VG-02.800.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. VG-02.800.N04 3D+CAD |
| A 800 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. VG-02.800.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. VG-02.800.S04 3D+CAD |
