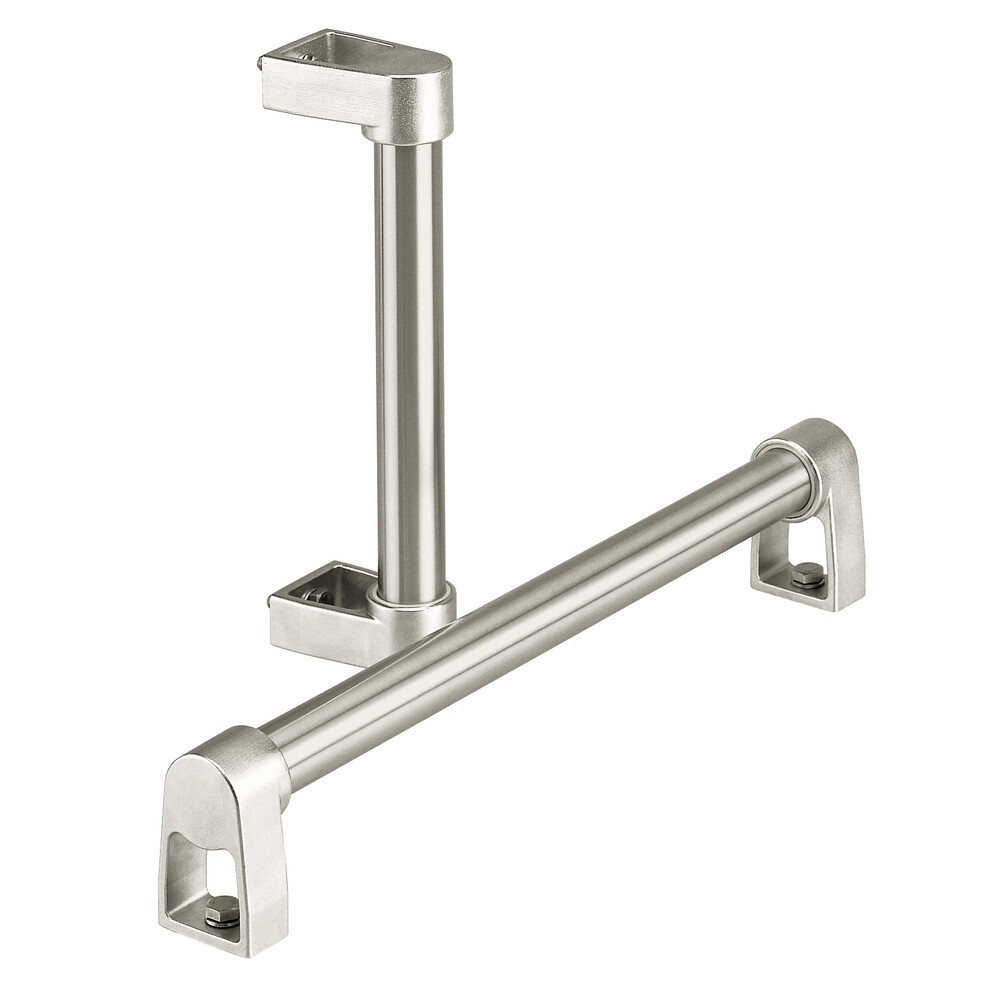

Kolları ES

Genel amaçlı kullanıma uygun asal çelik tutamaklar; istenilen vidalama aralıkları için birbirine geçirilebilir özellikte.

Malzeme:

Tutamak kolu hassas dökümden, Hammadde No. 1.4408.

Sıkıştırma yüksüğü ve sızdırmazlık halkası, silikon kauçuğundan.

Yapısal avantajlar:

Sıçrayan suya karşı korumalı boru-kol bağlantısı. Vida dişli impus pim aracılığıyla ilave boru sıkıştırması. Önden ve arkadan vidalama imkanı. Kolay temizlenebilir özellikte.

Yüzey işlemesi:

Bağlantı boruları düz zımparalı ve fırçalanmıştır. Tutamak kolu cam bilye ile kumlanmış ve elektro-polisaj işlemi uygulanmıştır.

Standart vida bağlantısı:

Önden veya arkadan vidalı montaj için. Tutamak koluna, M8x25 DIN 933 tipi altı köşe başlı vidalar, somunlar DIN 934 ve pullar DIN 125 dahildir. Ayrıca, borunun sabitlenmesi için M6x6 DIN 913 tipi vida dişli pimler ve sıkıştırma yüksüğü ile sızdırmazlık halkası.

Güvelik vida bağlantısı:

Dış kapılar için, arka taraftan vidalı montaj. Teslimat kapsamı standart model ile aynıdır, yalnızca vidalar M8x25, DIN 603 tipi yassı silindir başlı vidadır.

Özel modeller:

Talep üzerine farklı tutamak uzunluklarında temin edilir.

Taşıma kuvveti:

min. 1000 N.

tableSplitCriteria
ölçü birimi
		Açıklama
A	L	Emniyet tutamakları için münferit parçalar Sipariş No.	Standart tutamaklar için münferit parçalar Sipariş No.
A200	L225	Emniyet tutamakları için münferit parçalar Sipariş No. ES-30.200.SI 3D+CAD	Standart tutamaklar için münferit parçalar Sipariş No. ES-30.200.ST 3D+CAD
A250	L275	Emniyet tutamakları için münferit parçalar Sipariş No. ES-30.250.SI 3D+CAD	Standart tutamaklar için münferit parçalar Sipariş No. ES-30.250.ST 3D+CAD
A300	L325	Emniyet tutamakları için münferit parçalar Sipariş No. ES-30.300.SI 3D+CAD	Standart tutamaklar için münferit parçalar Sipariş No. ES-30.300.ST 3D+CAD
A350	L375	Emniyet tutamakları için münferit parçalar Sipariş No. ES-30.350.SI 3D+CAD	Standart tutamaklar için münferit parçalar Sipariş No. ES-30.350.ST 3D+CAD
A400	L425	Emniyet tutamakları için münferit parçalar Sipariş No. ES-30.400.SI 3D+CAD	Standart tutamaklar için münferit parçalar Sipariş No. ES-30.400.ST 3D+CAD
A500	L525	Emniyet tutamakları için münferit parçalar Sipariş No. ES-30.500.SI 3D+CAD	Standart tutamaklar için münferit parçalar Sipariş No. ES-30.500.ST 3D+CAD
A600	L625	Emniyet tutamakları için münferit parçalar Sipariş No. ES-30.600.SI 3D+CAD	Standart tutamaklar için münferit parçalar Sipariş No. ES-30.600.ST 3D+CAD

Zubehör
	Açıklama
Ürün	Emniyet tutamakları için münferit parçalar Sipariş No.	Standart tutamaklar için münferit parçalar Sipariş No.
ÜrünBaglanti borusu, 1m	Emniyet tutamakları için münferit parçalar Sipariş No. —	Standart tutamaklar için münferit parçalar Sipariş No. ES-30.001.33
ÜrünTutamak kolu, 1 adet	Emniyet tutamakları için münferit parçalar Sipariş No. ES-30.000.SI	Standart tutamaklar için münferit parçalar Sipariş No. ES-30.000.ST
