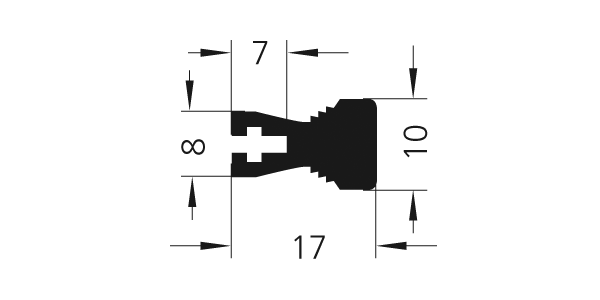

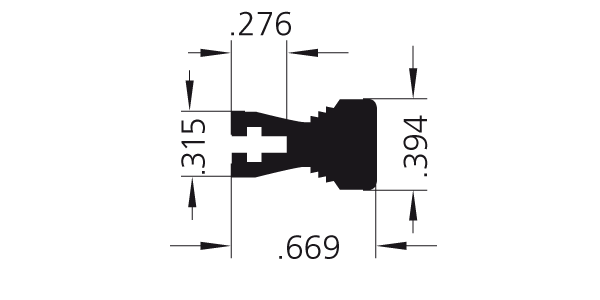

Kolları F4

Üniversal olarak kullanıma uygun tutamak çıtaları, kademe ölçüsü 5,08 mm = 1U.

Malzeme:
Alüminyum profil AlMgSi 0,5.

Yüzey işlemesi:
Düz zımparalı, matlaştırılmış ve doğal renklerde veya siyah eloksal kaplama.

Montajla ilgili bilgiler:
F2-F5 tipi tüm ön panel tutamak çıtalarında, M2,5 vida ile uyumlu, DIN 933'e uygun vida başları veya DIN 439, 562 ve 934'e uygun somunlar için bir çapraz yarık bulunmakatdır, standart kart açısı tespitlemesine uygundur.

Aksesuar:
Tutamak çıtaları için istek üzerine, 2 mm'lik özel genişliğe sahip dört köşe somunlar temin etmekteyiz. F3 tutamak tipleri için üzerine yazı yazılabilir veya şeffaf şeritler bulunmaktadır.

Taşıma kuvveti:
min. 100 N.

Technical data
ölçü birimi
			tip
TE	R	L	Eloksal yürütme açık kahverengi Sipariş No.	Eloksallı alüminyum siyah Sipariş No.
TE3	R15,24	L14,6	Eloksal yürütme açık kahverengi Sipariş No. F4-03.014.01 3D+CAD	Eloksallı alüminyum siyah Sipariş No. F4-03.014.04 3D+CAD
TE4	R20,32	L19,7	Eloksal yürütme açık kahverengi Sipariş No. F4-04.019.01 3D+CAD	Eloksallı alüminyum siyah Sipariş No. F4-04.019.04 3D+CAD
TE5	R25,40	L24,8	Eloksal yürütme açık kahverengi Sipariş No. F4-05.024.01 3D+CAD	Eloksallı alüminyum siyah Sipariş No. F4-05.024.04 3D+CAD
TE6	R30,48	L29,9	Eloksal yürütme açık kahverengi Sipariş No. F4-06.029.01 3D+CAD	Eloksallı alüminyum siyah Sipariş No. F4-06.029.04 3D+CAD
TE8	R40,64	L40,0	Eloksal yürütme açık kahverengi Sipariş No. F4-08.040.01 3D+CAD	Eloksallı alüminyum siyah Sipariş No. F4-08.040.04 3D+CAD
TE12	R60,96	L60,3	Eloksal yürütme açık kahverengi Sipariş No. F4-12.060.01 3D+CAD	Eloksallı alüminyum siyah Sipariş No. F4-12.060.04 3D+CAD
TE14	R71,12	L70,5	Eloksal yürütme açık kahverengi Sipariş No. F4-14.070.01 3D+CAD	Eloksallı alüminyum siyah Sipariş No. F4-14.070.04 3D+CAD
TE20	R101,60	L101,0	Eloksal yürütme açık kahverengi Sipariş No. F4-20.101.01 3D+CAD	Eloksallı alüminyum siyah Sipariş No. F4-20.101.04 3D+CAD
TE42	R213,36	L212,6	Eloksal yürütme açık kahverengi Sipariş No. F4-42.212.01 3D+CAD	Eloksallı alüminyum siyah Sipariş No. F4-42.212.04 3D+CAD
TE60	R304,80	L304,1	Eloksal yürütme açık kahverengi Sipariş No. F4-60.304.01 3D+CAD	Eloksallı alüminyum siyah Sipariş No. F4-60.304.04 3D+CAD
TE84	R426,72	L426,0	Eloksal yürütme açık kahverengi Sipariş No. F4-84.426.01 3D+CAD	Eloksallı alüminyum siyah Sipariş No. F4-84.426.04 3D+CAD

Zubehör

Ürün	Renk	Sipariş No.
ÜrünProfil malzemesi, 1 m	Renkdogal	Sipariş No. F4-01.000.01
ÜrünProfil malzemesi, 1 m	Renksiyah	Sipariş No. F4-01.000.04
ÜrünSquare nut, blue galvanized	Renk—	Sipariş No. MV-25.000.26
