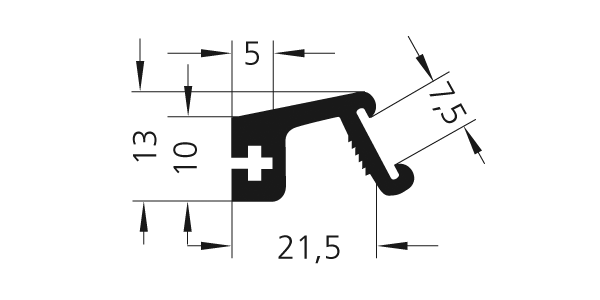

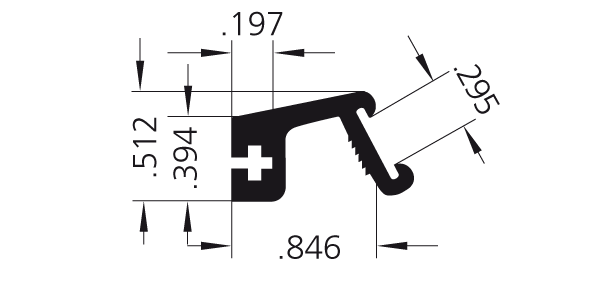

Kolları F3
Üniversal olarak kullanıma uygun tutamak çıtaları, kademe ölçüsü 5,08 mm = 1U.
Malzeme:
Alüminyum profil AlMgSi 0,5.
Yüzey işlemesi:
Düz zımparalı, matlaştırılmış ve doğal renklerde veya siyah eloksal kaplama.
Montajla ilgili bilgiler:
F2-F5 tipi tüm ön panel tutamak çıtalarında, M2,5 vida ile uyumlu, DIN 933'e uygun vida başları veya DIN 439, 562 ve 934'e uygun somunlar için bir çapraz yarık bulunmakatdır, standart kart açısı tespitlemesine uygundur.
Aksesuar:
Tutamak çıtaları için istek üzerine, 2 mm'lik özel genişliğe sahip dört köşe somunlar temin etmekteyiz. F3 tutamak tipleri için üzerine yazı yazılabilir veya şeffaf şeritler bulunmaktadır.
Taşıma kuvveti:
min. 100 N.
Version F3
|
ölçü birimi
|
||||
|---|---|---|---|---|
| tip | ||||
| TE | R | L |
Eloksal yürütme açık kahverengi
Sipariş No. |
Eloksallı alüminyum siyah
Sipariş No. |
| TE | R | L |
Eloksal yürütme açık kahverengi
Sipariş No. |
Eloksallı alüminyum siyah
Sipariş No. |
|---|---|---|---|---|
| TE 3 | R 15,24 | L 14,6 |
Eloksal yürütme açık kahverengi
Sipariş No. F3-03.014.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. F3-03.014.04 3D+CAD |
| TE 4 | R 20,32 | L 19,7 |
Eloksal yürütme açık kahverengi
Sipariş No. F3-04.019.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. F3-04.019.04 3D+CAD |
| TE 5 | R 25,40 | L 24,8 |
Eloksal yürütme açık kahverengi
Sipariş No. F3-05.024.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. F3-05.024.04 3D+CAD |
| TE 6 | R 30,48 | L 29,9 |
Eloksal yürütme açık kahverengi
Sipariş No. F3-06.029.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. F3-06.029.04 3D+CAD |
| TE 8 | R 40,64 | L 40,0 |
Eloksal yürütme açık kahverengi
Sipariş No. F3-08.040.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. F3-08.040.04 3D+CAD |
| TE 12 | R 60,96 | L 60,3 |
Eloksal yürütme açık kahverengi
Sipariş No. F3-12.060.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. F3-12.060.04 3D+CAD |
| TE 14 | R 71,12 | L 70,5 |
Eloksal yürütme açık kahverengi
Sipariş No. F3-14.070.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. F3-14.070.04 3D+CAD |
| TE 20 | R 101,60 | L 101,0 |
Eloksal yürütme açık kahverengi
Sipariş No. F3-20.101.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. F3-20.101.04 3D+CAD |
| TE 42 | R 213,36 | L 212,6 |
Eloksal yürütme açık kahverengi
Sipariş No. F3-42.212.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. F3-42.212.04 3D+CAD |
| TE 60 | R 304,80 | L 304,1 |
Eloksal yürütme açık kahverengi
Sipariş No. F3-60.304.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. F3-60.304.04 3D+CAD |
| TE 84 | R 426,72 | L 426,0 |
Eloksal yürütme açık kahverengi
Sipariş No. F3-84.426.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. F3-84.426.04 3D+CAD |
Version Aksesuarlar BS
|
ölçü birimi
|
||||
|---|---|---|---|---|
| tip | ||||
| TE |
İşaretleme şeridi, beyaz
Sipariş No. |
Paket başına şerit adedi | ||
| TE |
İşaretleme şeridi, beyaz
Sipariş No. |
Paket başına şerit adedi |
|---|---|---|
| TE 3 |
İşaretleme şeridi, beyaz
Sipariş No. BS-03.014.91 |
Paket başına şerit adedi 325 |
| TE 4 |
İşaretleme şeridi, beyaz
Sipariş No. BS-04.019.91 |
Paket başına şerit adedi 250 |
| TE 5 |
İşaretleme şeridi, beyaz
Sipariş No. BS-05.024.91 |
Paket başına şerit adedi 200 |
| TE 6 |
İşaretleme şeridi, beyaz
Sipariş No. BS-06.029.91 |
Paket başına şerit adedi 150 |
| TE 8 |
İşaretleme şeridi, beyaz
Sipariş No. BS-08.040.91 |
Paket başına şerit adedi 125 |
| TE 12-88 |
İşaretleme şeridi, beyaz
Sipariş No. BS-00.500.91 |
Paket başına şerit adedi 10 |
Version Aksesuarlar TS
|
ölçü birimi
|
||||
|---|---|---|---|---|
| tip | ||||
| TE |
Transparan şeritler
Sipariş No. |
Paket başına şerit adedi | ||
| TE |
Transparan şeritler
Sipariş No. |
Paket başına şerit adedi |
|---|---|---|
| TE 3 |
Transparan şeritler
Sipariş No. TS-03.014.80 |
Paket başına şerit adedi 100 |
| TE 4 |
Transparan şeritler
Sipariş No. TS-04.019.80 |
Paket başına şerit adedi 100 |
| TE 5 |
Transparan şeritler
Sipariş No. TS-05.024.80 |
Paket başına şerit adedi 100 |
| TE 6 |
Transparan şeritler
Sipariş No. TS-06.029.80 |
Paket başına şerit adedi 100 |
| TE 8 |
Transparan şeritler
Sipariş No. TS-08.040.80 |
Paket başına şerit adedi 100 |
| TE 12-88 |
Transparan şeritler
Sipariş No. TS-00.500.80 |
Paket başına şerit adedi 10 |
| Ürün | Renk | Sipariş No. | |
|---|---|---|---|
| Ürün | Renk | Sipariş No. | |
|---|---|---|---|
| Ürün Profil malzemesi, 1 m | Renk dogal | Sipariş No. F3-01.000.01 | |
| Ürün Profil malzemesi, 1 m | Renk siyah | Sipariş No. F3-01.000.04 | |
|
Ürün Square nut, blue galvanized | Renk — | Sipariş No. MV-25.000.26 |
