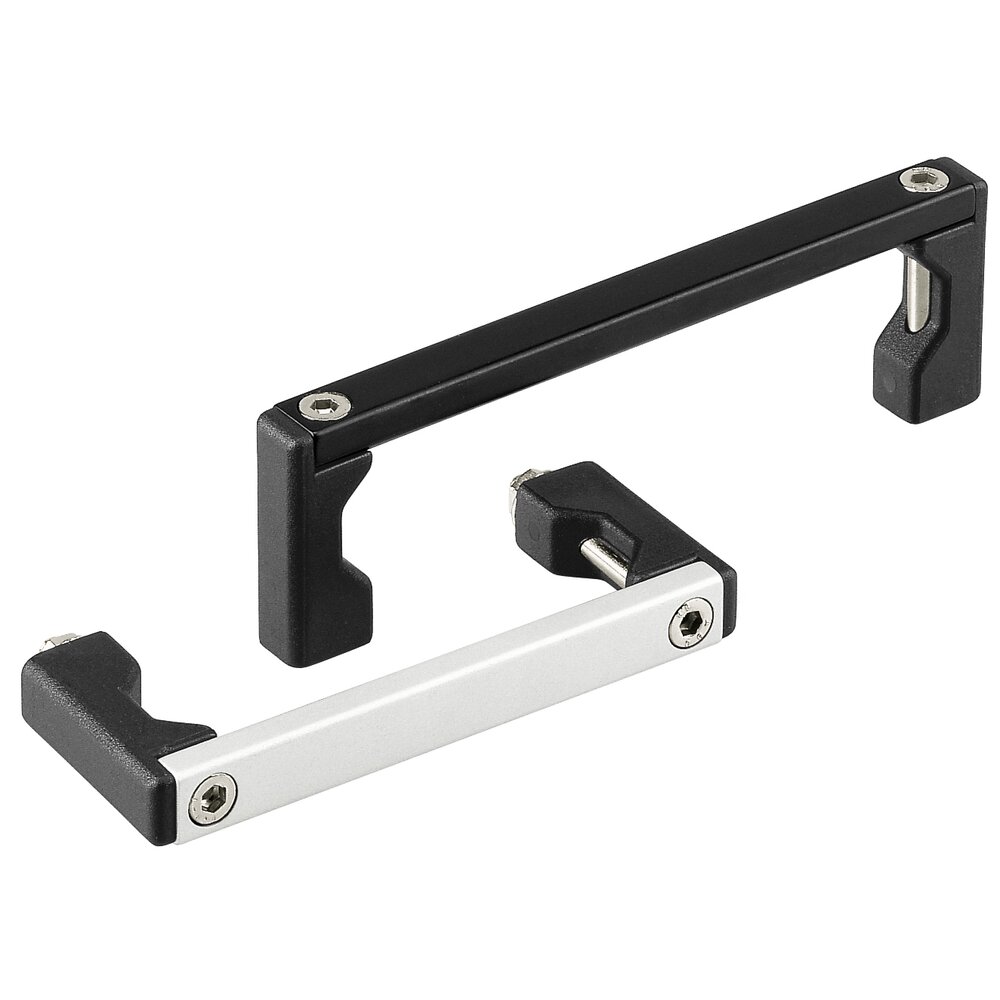

Kolları UG-05
İstenilen delik mesafelerinde, birbirine vidalanabilir tutamak tipi.
Malzeme:
Tutamak sapı, alüminyum profil. Tutamak kolu, cam bilye takviyeli poliamid malzemeden; RAL 9005 benzeri siyah renkte, ince dokulu yarı-mat.
Yapısal avantajlar:
Masif alüminyum sap. Tutamak kolunda, vidaların kendiliğinden çözülmesine karşı bir emniyet mekanizması bulunmaktadır. Montaj işlemi ön taraftan, çıtanın içinden gerçekleştirilir ve bu sayede tutamak başına 1000 N'a kadar bir dayanıklılık sağlanır.
Yüzey işlemesi:
Tutamak sapı, matlaştırılmış ve doğal renklerde veya siyah eloksal kaplama.
Teslimat kapsamı:
Nikel kaplı silindir başlı imbus vidalar M 5 x 45 DIN 7984 veya DIN 6912 ve kendinden kilitli galvanize somunlar dahildir. Tip UG-05'e ait tutamak kolları, aynı şekilde gümüş-metalik olarak da temin edilir. Fiyatları lütfen sorunuz. Farklı tutamak uzunluklarında temin edilir.
Taşıma kuvveti:
min. 1000 N.
İstek üzerine
- farklı tutamak uzunluklarında temin edilir
- Daha fazla renk seçenekleri
- Etiketleme
- tasarımınızda tutamaklar
|
ölçü birimi
|
|||
|---|---|---|---|
| Eloksal modeli | |||
| A | L |
Eloksal yürütme açık kahverengi
Sipariş No. |
Eloksallı alüminyum siyah
Sipariş No. |
| A | L |
Eloksal yürütme açık kahverengi
Sipariş No. |
Eloksallı alüminyum siyah
Sipariş No. |
|---|---|---|---|
| A 25 | L 45 |
Eloksal yürütme açık kahverengi
Sipariş No. UG-05.025.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. UG-05.025.04 3D+CAD |
| A 55 | L 75 |
Eloksal yürütme açık kahverengi
Sipariş No. UG-05.055.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. UG-05.055.04 3D+CAD |
| A 88 | L 108 |
Eloksal yürütme açık kahverengi
Sipariş No. UG-05.088.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. UG-05.088.04 3D+CAD |
| A 100 | L 120 |
Eloksal yürütme açık kahverengi
Sipariş No. UG-05.100.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. UG-05.100.04 3D+CAD |
| A 120 | L 140 |
Eloksal yürütme açık kahverengi
Sipariş No. UG-05.120.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. UG-05.120.04 3D+CAD |
| A 180 | L 200 |
Eloksal yürütme açık kahverengi
Sipariş No. UG-05.180.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. UG-05.180.04 3D+CAD |
| A 235 | L 255 |
Eloksal yürütme açık kahverengi
Sipariş No. UG-05.235.01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. UG-05.235.04 3D+CAD |
