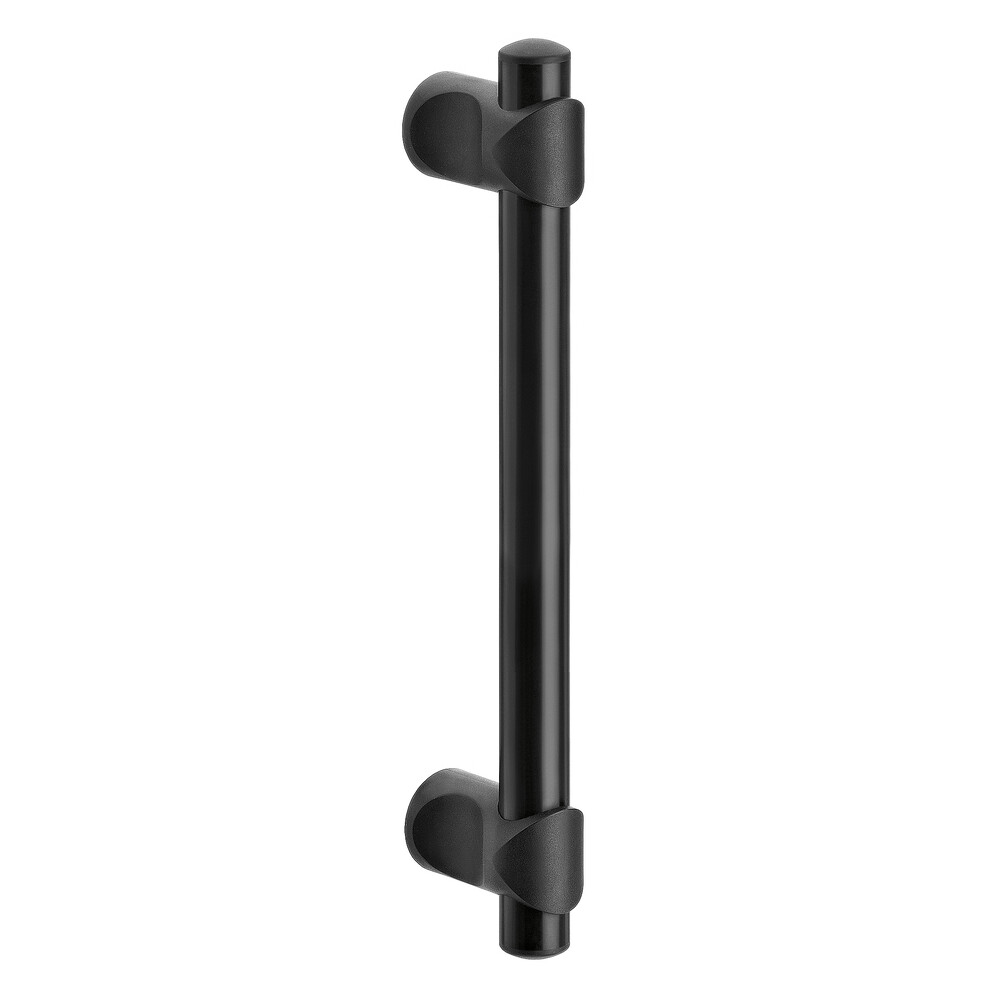

Kolları VR

Tutamak kollarının değişken düzeni mevcut vidalama mesafesine bireysel bir uyum sağlar. Özellikle büyük vidalama mesafelerine ihtiyaç duyulduğunda borunun desteklenmesi için diğer tutamak kolları yerleştirilebilir.

Hammadde ve yüzey:

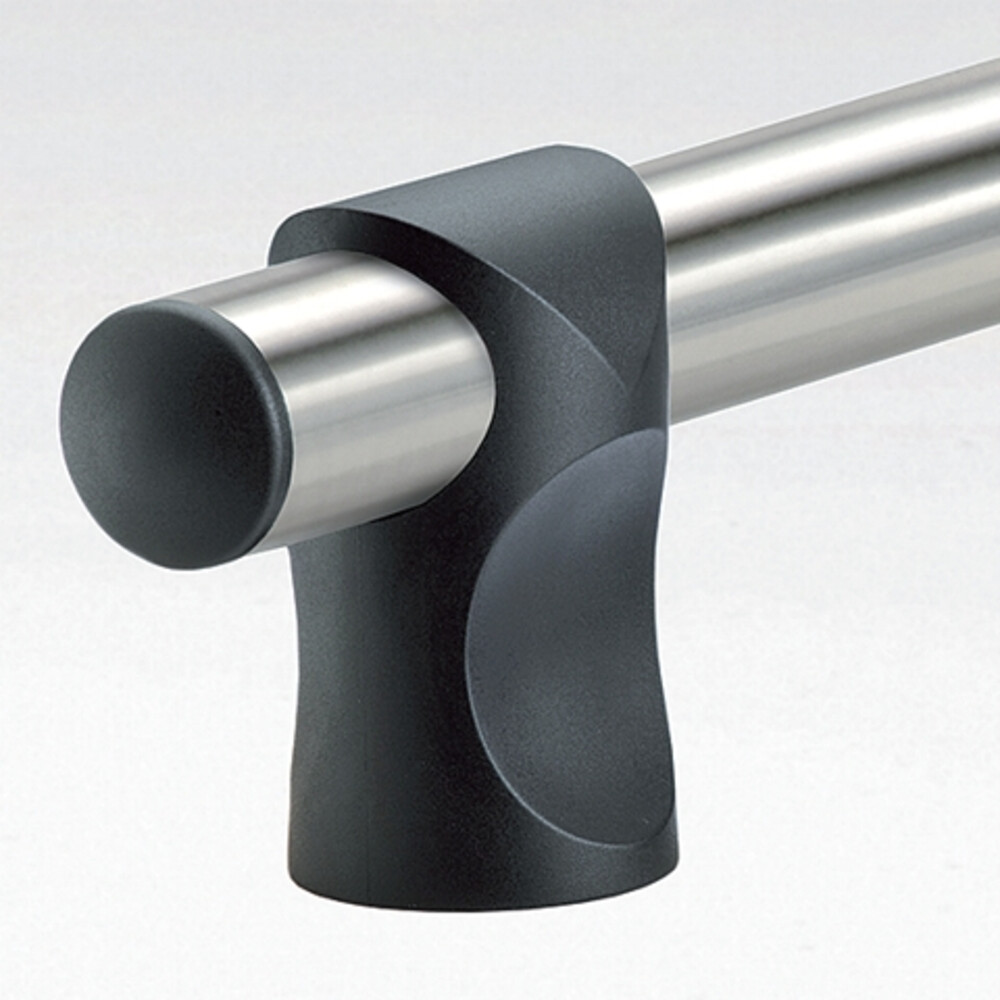

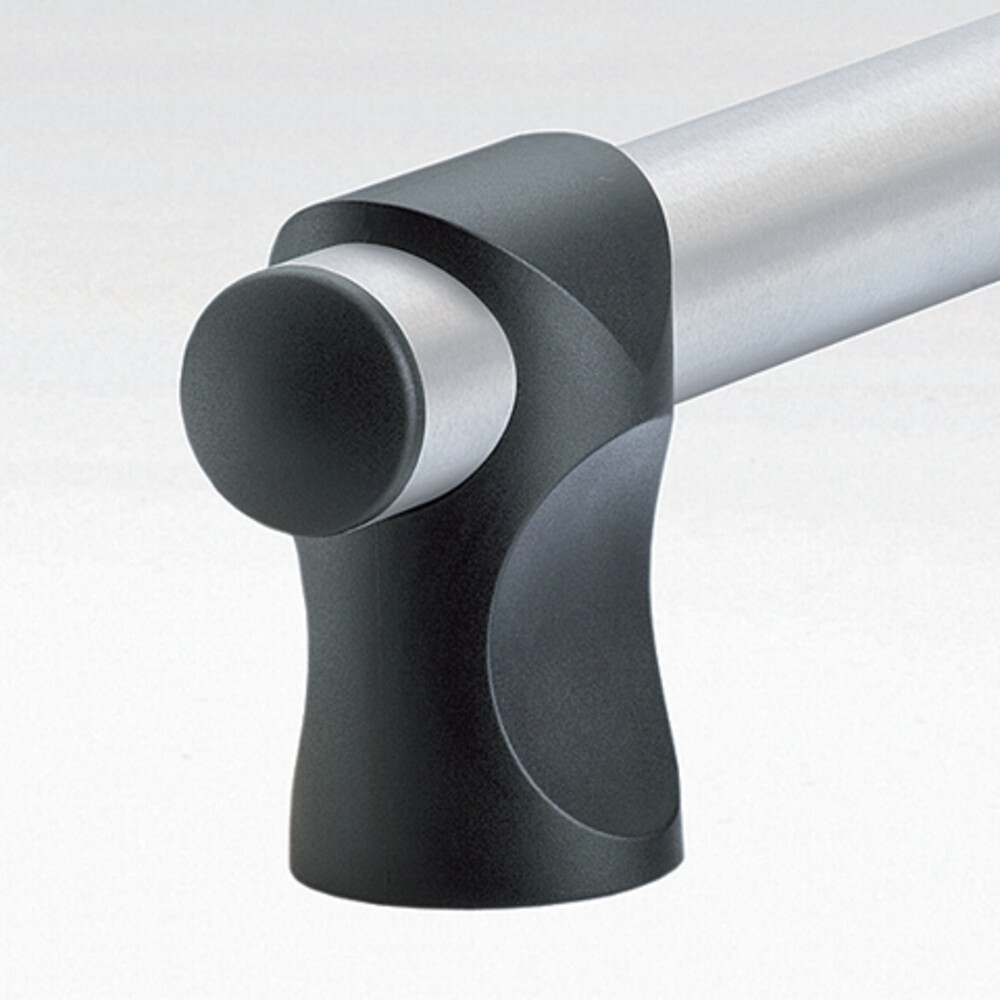

AlMgSi 0,5 yuvarlak alüminyum borudan imal edilmiş tutamak dirseği, doğal renkler ya da anotlanmış siyah, alternatif olarak paslanmaz çelik 1.4301 yuvarlak borudan ince zımparalı. PA6 poliamidden imal edilmiş tutamak kolları ve uç başlıkları, siyah ince dokulu ve paslanmaz çelikten imal edilmiş çıkarılabilir vida dişli ek parça

Özel Modeller:
Diğer sap uzunlukları ve renkler talep üzerine temin edilir.

Taşıma kuvveti:
min. 800 N.

Version VR-20

VR-20
ölçü birimi
		tip
A	L	Eloksal yürütme açık kahverengi Sipariş No.	Eloksallı alüminyum siyah Sipariş No.	Cilalı paslanmaz çelik Sipariş No.
A200*	L260	Eloksal yürütme açık kahverengi Sipariş No. VR-20.200.S01 3D+CAD	Eloksallı alüminyum siyah Sipariş No. VR-20.200.S04 3D+CAD	Cilalı paslanmaz çelik Sipariş No. VR-20.200.S37 3D+CAD
A250*	L310	Eloksal yürütme açık kahverengi Sipariş No. VR-20.250.S01 3D+CAD	Eloksallı alüminyum siyah Sipariş No. VR-20.250.S04 3D+CAD	Cilalı paslanmaz çelik Sipariş No. VR-20.250.S37 3D+CAD
A300*	L360	Eloksal yürütme açık kahverengi Sipariş No. VR-20.300.S01 3D+CAD	Eloksallı alüminyum siyah Sipariş No. VR-20.300.S04 3D+CAD	Cilalı paslanmaz çelik Sipariş No. VR-20.300.S37 3D+CAD

Version VR-30

VR-30
ölçü birimi
		tip
A	L	Eloksal yürütme açık kahverengi Sipariş No.	Eloksallı alüminyum siyah Sipariş No.	Cilalı paslanmaz çelik Sipariş No.
A300*	L390	Eloksal yürütme açık kahverengi Sipariş No. VR-30.300.S01 3D+CAD	Eloksallı alüminyum siyah Sipariş No. VR-30.300.S04 3D+CAD	Cilalı paslanmaz çelik Sipariş No. VR-30.300.S37 3D+CAD
A400*	L490	Eloksal yürütme açık kahverengi Sipariş No. VR-30.400.S01 3D+CAD	Eloksallı alüminyum siyah Sipariş No. VR-30.400.S04 3D+CAD	Cilalı paslanmaz çelik Sipariş No. VR-30.400.S37 3D+CAD
A500*	L590	Eloksal yürütme açık kahverengi Sipariş No. VR-30.500.S01 3D+CAD	Eloksallı alüminyum siyah Sipariş No. VR-30.500.S04 3D+CAD	Cilalı paslanmaz çelik Sipariş No. VR-30.500.S37 3D+CAD

* çözülebilir tutamak kollarıyla değişken

Zubehör

Münferit parçalar	Sipariş No.
Münferit parçalarBoru ucu başlıkları, Boru Ø 20 x 2,0 için 1 adet	Sipariş No. RK-VR.020.9005 3D+CAD
Münferit parçalarBoru ucu başlıkları, Boru Ø 30 x 1,5 için 1 adet	Sipariş No. RK-VR.030.9005 3D+CAD
Münferit parçalarTutamak kolu, boru Ø 20 x 2,0 için 1 adet	Sipariş No. VR-20.000.84 3D+CAD
Münferit parçalarTutamak kolu, boru Ø 30 x 1,5 için 1 adet	Sipariş No. VR-30.000.84 3D+CAD
