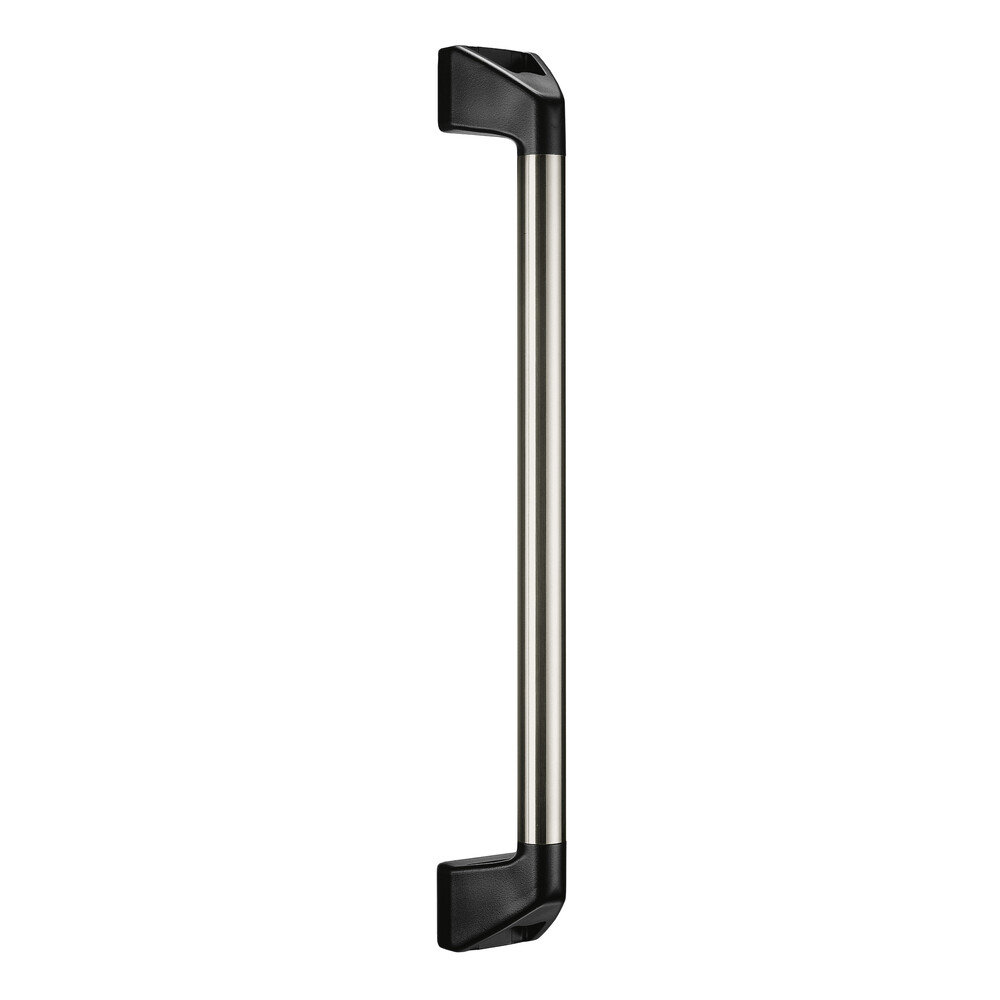

Kolları RE
Makineler, teknik tertibatlar ve kapılar için, plastik ve asal çelikten, ağır hizmet tipi, birbirine geçirilebilir özellikte boru tipi tutamaklar.
Malzeme ve yüzey modeli:
Tutamak kolu, yüksek dayanıklılıkta termoplastikten. PA6 malzemeden, cam bilye takviyeli, RAL 9005 benzeri siyah renkte, ince dokulu. ø35x2 mm'lik borular asal çelikten, Hammadde No. 1.4301; yüzeyleri ince zımparalı. Vida dişli elemanları asal çelikten, Hammadde No. 1.4305, hassas tornalanmış yüzeyli.
Yapısal avantajlar:

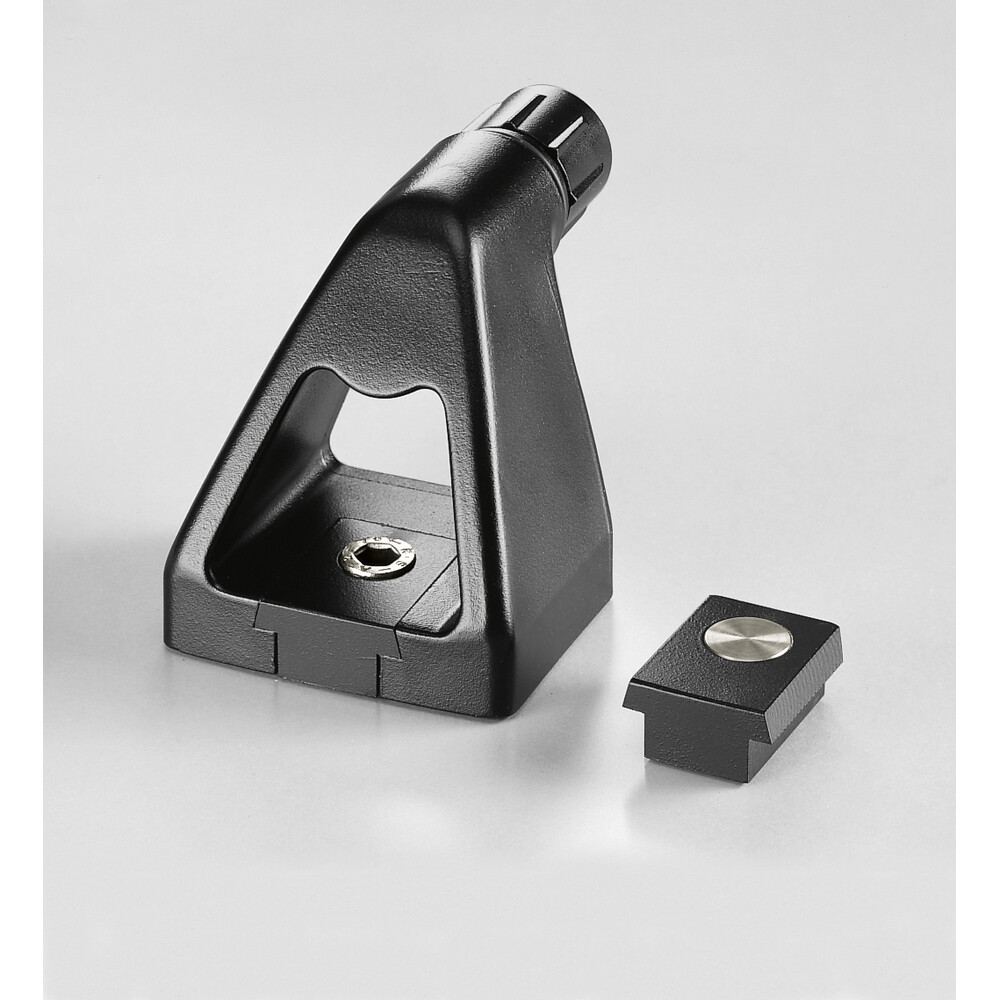

Plastik bağlantı ağzındaki sıkıştırma tırnakları sayesinde boru tam bir şekilde yerleşir; O-Ring sayesinde ise, sıçrayan suya karşı korumalıdır. İki farklı tespitleme elemanı, ön taraftan, arka taraftan montaja ve birbirine monte edilmesine imkan tanımaktadır.
Teslimat kapsamı:

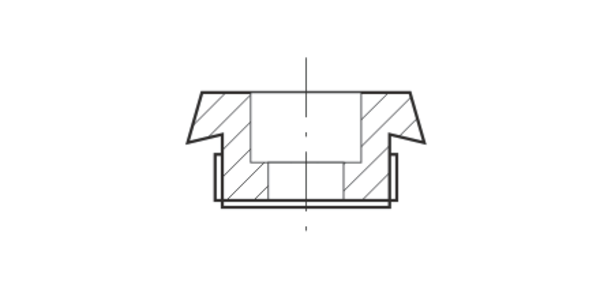

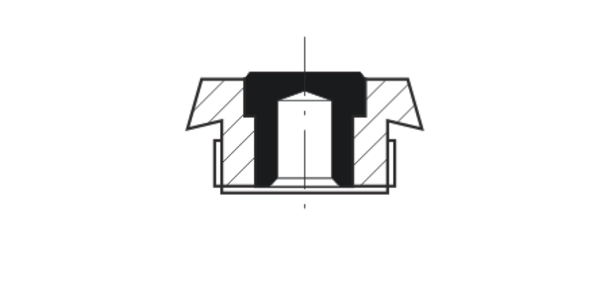

Vida başı elemanı "S" ye sahip tutamaklarda, asal çelik silindir başlı imbus vida M10x25 DIN 912, asal çelik somunlar DIN 934 ve pullar DIN 125 dahildir. Vida dişli eleman "G" ye sahip tutamaklarda, vidalar dahil değildir.
Özel modeller:
Talep üzerine farklı tutamak uzunluklarında temin edilir.
Taşıma kuvveti:
min. 1000 N.
|
ölçü birimi
|
|||
|---|---|---|---|
| Açıklama | |||
| A | L |

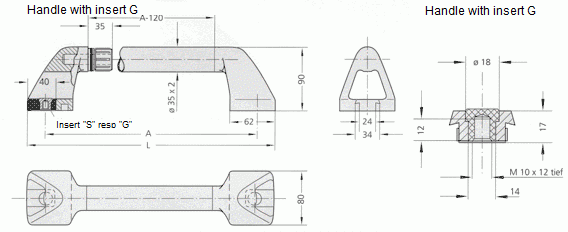

dişli bağlantı elemanlı
Sipariş No. |

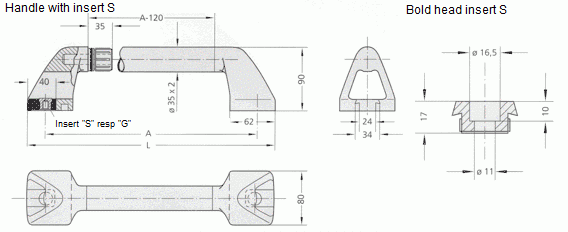

vida başı elemanlı
Sipariş No. |
| A | L |
dişli bağlantı elemanlı
Sipariş No. |
vida başı elemanlı
Sipariş No. |
|---|---|---|---|
| A 300 | L 350 |
dişli bağlantı elemanlı
Sipariş No. RE-35.300.EG 3D+CAD |
vida başı elemanlı
Sipariş No. RE-35.300.ES 3D+CAD |
| A 350 | L 400 |
dişli bağlantı elemanlı
Sipariş No. RE-35.350.EG 3D+CAD |
vida başı elemanlı
Sipariş No. RE-35.350.ES 3D+CAD |
| A 400 | L 450 |
dişli bağlantı elemanlı
Sipariş No. RE-35.400.EG 3D+CAD |
vida başı elemanlı
Sipariş No. RE-35.400.ES 3D+CAD |
| A 450 | L 500 |
dişli bağlantı elemanlı
Sipariş No. RE-35.450.EG 3D+CAD |
vida başı elemanlı
Sipariş No. RE-35.450.ES 3D+CAD |
| A 500 | L 550 |
dişli bağlantı elemanlı
Sipariş No. RE-35.500.EG 3D+CAD |
vida başı elemanlı
Sipariş No. RE-35.500.ES 3D+CAD |
| A 600 | L 650 |
dişli bağlantı elemanlı
Sipariş No. RE-35.600.EG 3D+CAD |
vida başı elemanlı
Sipariş No. RE-35.600.ES 3D+CAD |
| A 700 | L 750 |
dişli bağlantı elemanlı
Sipariş No. RE-35.700.EG 3D+CAD |
vida başı elemanlı
Sipariş No. RE-35.700.ES 3D+CAD |
| A 800 | L 850 |
dişli bağlantı elemanlı
Sipariş No. RE-35.800.EG 3D+CAD |
vida başı elemanlı
Sipariş No. RE-35.800.ES 3D+CAD |
| Açıklama | Sipariş No. |
|---|
| Açıklama | Sipariş No. | |
|---|---|---|
|
Açıklama Griffschenkel mit Einsatz G, 1 Stück | Sipariş No. RE-35.000.EG |
|
Açıklama Griffschenkel mit Einsatz S, 1 Stück | Sipariş No. RE-35.000.ES |
