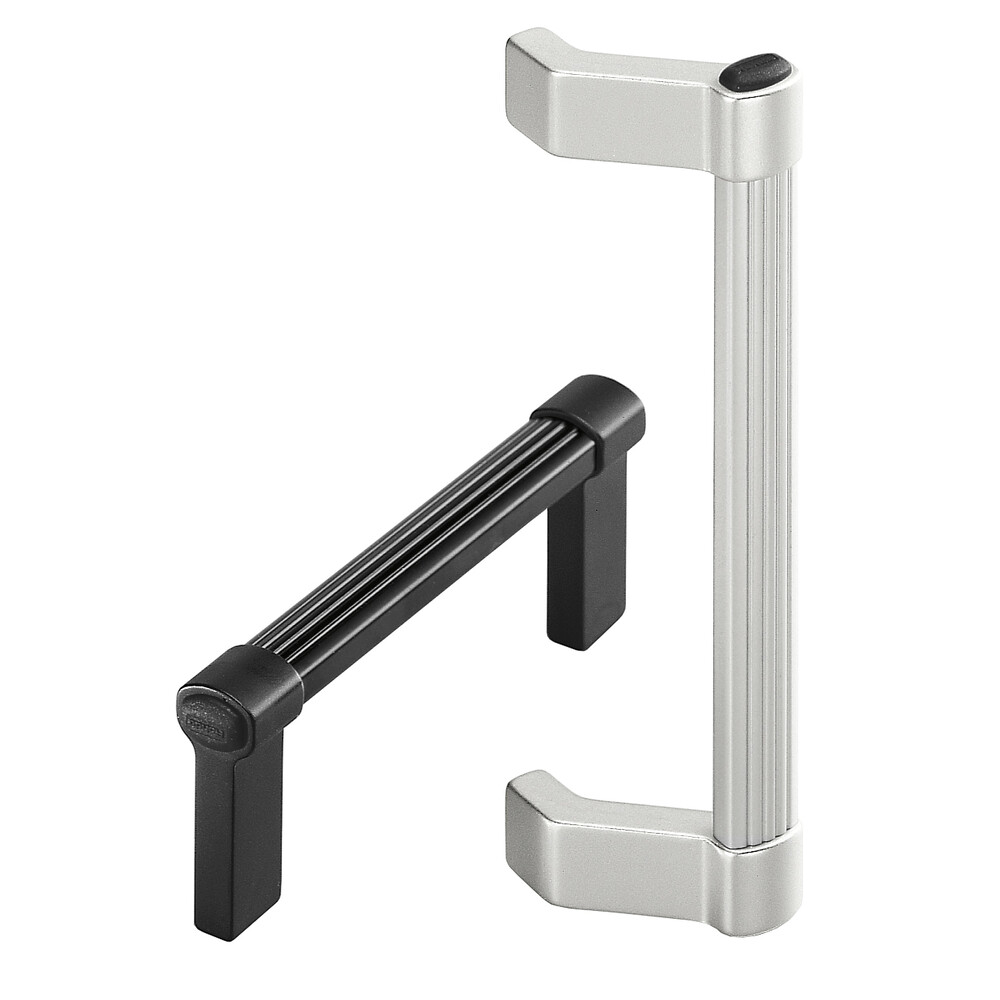

Kolları A1
19″lik ön paneller ve cihazlar için. Birçok farklı modeli bulunan ve istenilen uzunluklarda temin edilebilen bu tutamak serisinin en temel özelliği, masif alüminyum parçalar ve yüksek dayanıklılıktır.
Malzeme:
Tutamak kolu ve tutamak sapı alüminyum profilden AlMgSi 0,5. Bağlantı profil parçaları asal çelik pime sahip siyah poliamd malzemedendir.
Yüzey işlemesi:
Tutamak kolu, düz zımparalı, matlaştırılmış ve 2 standart renkte eloksal kaplama. Tutamak sapı, matlaştırılmış ve 2 standart renkte eloksal kaplama.
Tip G:
Düz alüminyum kollara sahip tutamak; komple monte edilmiş durumdadır.
Tip A:
Eğimli alüminyum kollara sahip tutamak; komple monte edilmiş durumdadır.
Özel modeller:
Talep üzerine farklı tutamak uzunluklarında temin edilir.
Taşıma kuvveti:
min. 1000 N.
Istek üzerine
- diğer sap uzunlukları
- daha fazla renk sürümü
- Etiketleme
- tasarımınızda tutamaklar
Version A
|
ölçü birimi
|
||||
|---|---|---|---|---|
| Eloksal modeli | ||||
| A | L | Kol rengi |
Eloksal yürütme açık kahverengi
Sipariş No. |
Eloksallı alüminyum siyah
Sipariş No. |
| A | L | Kol rengi |
Eloksal yürütme açık kahverengi
Sipariş No. |
Eloksallı alüminyum siyah
Sipariş No. |
|---|---|---|---|---|
| A 55 | L 73 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A055.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 55 | L 73 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A055.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.A055.S04 3D+CAD |
| A 69 | L 87 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A069.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 69 | L 87 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A069.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.A069.S04 3D+CAD |
| A 88 | L 106 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A088.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 88 | L 106 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A088.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.A088.S04 3D+CAD |
| A 100 | L 118 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A100.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 100 | L 118 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A100.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.A100.S04 3D+CAD |
| A 114 | L 132 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A114.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 114 | L 132 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A114.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.A114.S04 3D+CAD |
| A 120 | L 138 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A120.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 120 | L 138 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A120.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.A120.S04 3D+CAD |
| A 180 | L 198 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A180.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 180 | L 198 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A180.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.A180.S04 3D+CAD |
| A 200 | L 218 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A200.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 200 | L 218 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A200.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.A200.S04 3D+CAD |
| A 235 | L 253 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A235.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 235 | L 253 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A235.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.A235.S04 3D+CAD |
| A 250 | L 268 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A250.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 250 | L 268 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.A250.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.A250.S04 3D+CAD |
Version G
|
ölçü birimi
|
||||
|---|---|---|---|---|
| Eloksal modeli | ||||
| A | L | Kol rengi |
Eloksal yürütme açık kahverengi
Sipariş No. |
Eloksallı alüminyum siyah
Sipariş No. |
| A | L | Kol rengi |
Eloksal yürütme açık kahverengi
Sipariş No. |
Eloksallı alüminyum siyah
Sipariş No. |
|---|---|---|---|---|
| A 55 | L 73 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G055.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 55 | L 73 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G055.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.G055.S04 3D+CAD |
| A 69 | L 87 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G069.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 69 | L 87 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G069.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.G069.S04 3D+CAD |
| A 88 | L 106 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G088.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 88 | L 106 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G088.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.G088.S04 3D+CAD |
| A 100 | L 118 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G100.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 100 | L 118 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G100.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.G100.S04 3D+CAD |
| A 114 | L 132 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G114.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 114 | L 132 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G114.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.G114.S04 3D+CAD |
| A 120 | L 138 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G120.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 120 | L 138 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G120.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.G120.S04 3D+CAD |
| A 180 | L 198 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G180.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 180 | L 198 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G180.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.G180.S04 3D+CAD |
| A 200 | L 218 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G200.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 200 | L 218 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G200.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.G200.S04 3D+CAD |
| A 235 | L 253 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G235.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 235 | L 253 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G235.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.G235.S04 3D+CAD |
| A 250 | L 268 | Kol rengi dogal |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G250.N01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. — |
| A 250 | L 268 | Kol rengi siyah |
Eloksal yürütme açık kahverengi
Sipariş No. A1-14.G250.S01 3D+CAD |
Eloksallı alüminyum siyah
Sipariş No. A1-14.G250.S04 3D+CAD |
