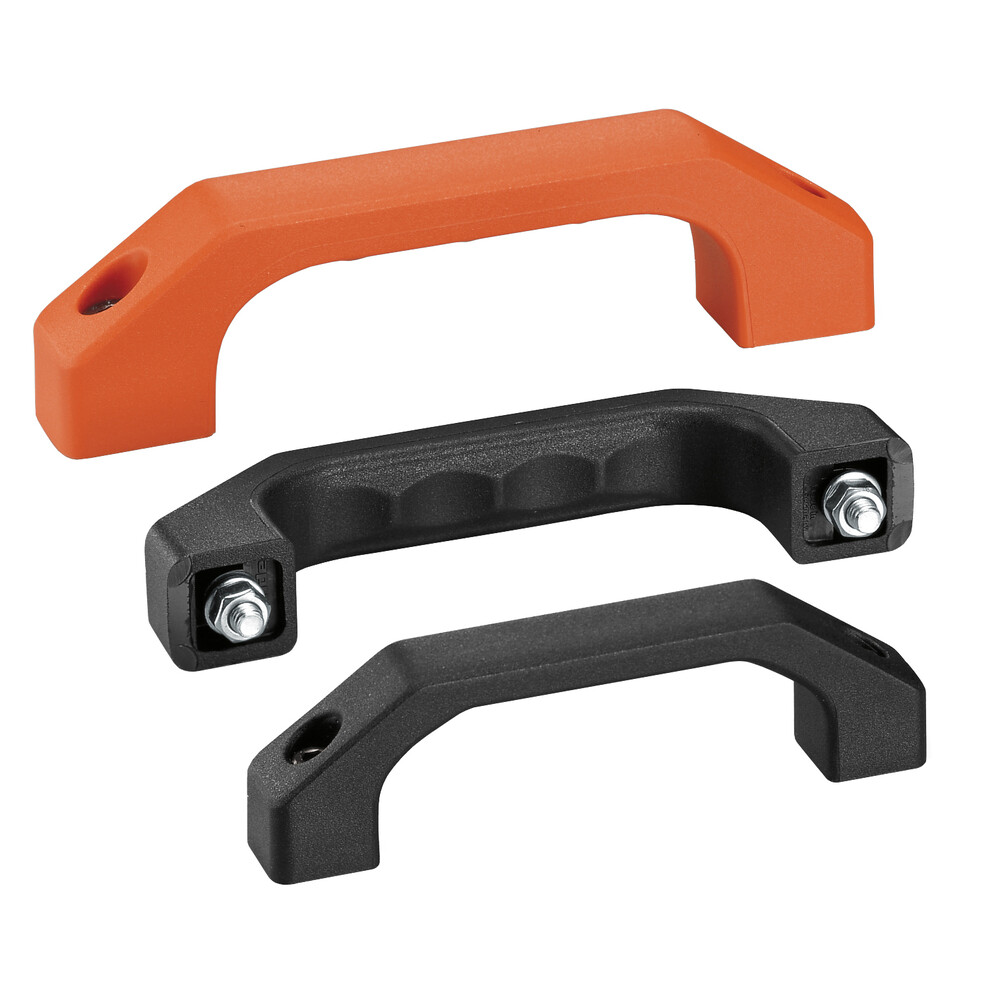

Kolları RG
Yüksek dayanıklılıkta, modern endüstriyel tasarıma sahip, masif plastik model Rohde tutamak serisi. Bükülmeye karşı aşırı dayanıklı ve kullanıcı dostu.
Malzeme:
Termoplastik PA6, cam bilye takviyeli. Çekici, ince taneli dokuda, mat siyah veya turuncu renginde.
Teslimat kapsamı:
Siyah galvanize, silindir başlı imbus vidalar DIN 912, pullar DIN 125 ve somunlar DIN 934 dahildir.
Islak alanlar için asal çelik vidalar, somunlar ve pullar (Hammadde No. 1.4301).
İstek üzerine vidasız olarak da sevk edilir.
Taşıma kuvveti:
min. 1000 N.
|
ölçü birimi
|
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Açıklama | ||||||||||||
| A | L | Renk |
Standart
Sipariş No. |
vidasız
Sipariş No. |
ıslak alan için
Sipariş No. |
M | T | H | D₁ | D₂ | D₃ | S |
| A | L | Renk |
Standart
Sipariş No. |
vidasız
Sipariş No. |
ıslak alan için
Sipariş No. |
M | T | H | D₁ | D₂ | D₃ | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A 100 | L 122 | Renk turuncu |
Standart
Sipariş No. RG-1S.100.09 3D+CAD |
vidasız
Sipariş No. RG-1P.100.09 3D+CAD |
ıslak alan için
Sipariş No. RG-1N.100.09 3D+CAD |
M M5x22 | T 13 | H 33 | D₁ 17 | D₂ 19 | D₃ 8,5 | S 20 |
| A 100 | L 122 | Renk siyah |
Standart
Sipariş No. — |
vidasız
Sipariş No. — |
ıslak alan için
Sipariş No. RG-1N.100.84 3D+CAD |
M M5x22 | T 13 | H 33 | D₁ 1 | D₂ 19 | D₃ 8,5 | S 20 |
| A 100 | L 122 | Renk siyah |
Standart
Sipariş No. RG-1S.100.84 3D+CAD |
vidasız
Sipariş No. RG-1P.100.84 3D+CAD |
ıslak alan için
Sipariş No. — |
M M5x22 | T 13 | H 33 | D₁ 17 | D₂ 19 | D₃ 8,5 | S 20 |
| A 120 | L 146 | Renk turuncu |
Standart
Sipariş No. RG-1S.120.09 3D+CAD |
vidasız
Sipariş No. RG-1P.120.09 3D+CAD |
ıslak alan için
Sipariş No. RG-1N.120.09 3D+CAD |
M M6x25 | T 15 | H 39 | D₁ 20,5 | D₂ 24 | D₃ 10,5 | S 24 |
| A 120 | L 146 | Renk siyah |
Standart
Sipariş No. RG-1S.120.84 3D+CAD |
vidasız
Sipariş No. RG-1P.120.84 3D+CAD |
ıslak alan için
Sipariş No. RG-1N.120.84 3D+CAD |
M M6x25 | T 15 | H 39 | D₁ 20,5 | D₂ 24 | D₃ 10,5 | S 24 |
| A 140 | L 170 | Renk turuncu |
Standart
Sipariş No. RG-1S.140.09 3D+CAD |
vidasız
Sipariş No. RG-1P.140.09 3D+CAD |
ıslak alan için
Sipariş No. RG-1N.140.09 3D+CAD |
M M8x30 | T 16 | H 45 | D₁ 24 | D₂ 27 | D₃ 12 | S 28 |
| A 140 | L 170 | Renk siyah |
Standart
Sipariş No. RG-1S.140.84 3D+CAD |
vidasız
Sipariş No. RG-1P.140.84 3D+CAD |
ıslak alan için
Sipariş No. RG-1N.140.84 3D+CAD |
M M8x30 | T 16 | H 45 | D₁ 24 | D₂ 27 | D₃ 12 | S 28 |
| A 160 | L 194 | Renk turuncu |
Standart
Sipariş No. RG-1S.160.09 3D+CAD |
vidasız
Sipariş No. RG-1P.160.09 3D+CAD |
ıslak alan için
Sipariş No. RG-1N.160.09 3D+CAD |
M M8x35 | T 20 | H 52 | D₁ 27,5 | D₂ 31 | D₃ 13,5 | S 32 |
| A 160 | L 194 | Renk siyah |
Standart
Sipariş No. RG-1S.160.84 3D+CAD |
vidasız
Sipariş No. RG-1P.160.84 3D+CAD |
ıslak alan için
Sipariş No. RG-1N.160.84 3D+CAD |
M M8x35 | T 20 | H 52 | D₁ 27,5 | D₂ 31 | D₃ 13,5 | S 32 |
| A 180 | L 218 | Renk turuncu |
Standart
Sipariş No. RG-1S.180.09 3D+CAD |
vidasız
Sipariş No. RG-1P.180.09 3D+CAD |
ıslak alan için
Sipariş No. RG-1N.180.09 3D+CAD |
M M10x40 | T 20 | H 58 | D₁ 31 | D₂ 35 | D₃ 15,5 | S 36 |
| A 180 | L 218 | Renk siyah |
Standart
Sipariş No. RG-1S.180.84 3D+CAD |
vidasız
Sipariş No. RG-1P.180.84 3D+CAD |
ıslak alan için
Sipariş No. RG-1N.180.84 3D+CAD |
M M10x40 | T 20 | H 58 | D₁ 31 | D₂ 35 | D₃ 15,5 | S 36 |
