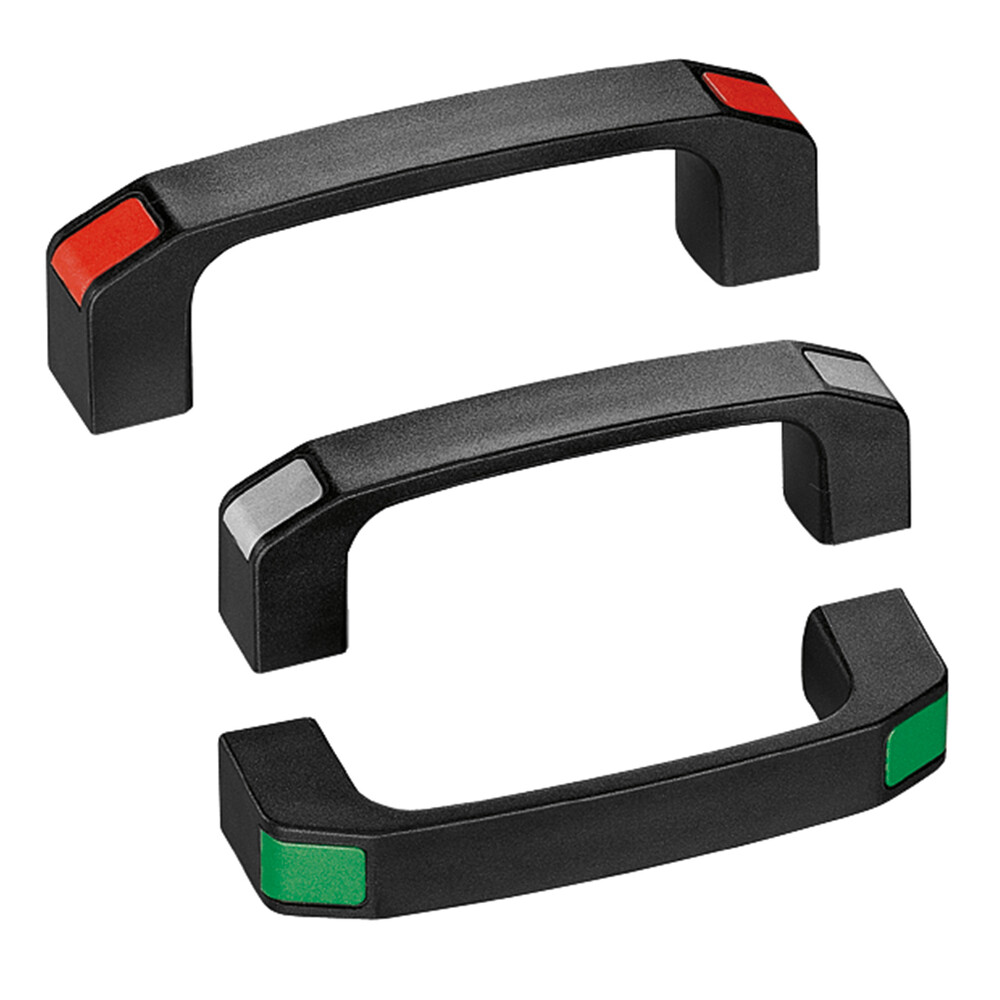

Kolları KA
Malzeme:
Termoplastik PA6, cam bilye takviyeli.
Modeller:
Uygun ince dokulu, mat siyah. Aynı yüzey dokusuna sahip kapama başlıkları
siyah RAL 9017 benzeri
gri RAL 7005 benzeri
kırmızı RAL 3020 benzeri
yeşil RAL 6024 benzeri
mavi RAL 5017 benzeri
sarı RAL 1023 benzeri olarak da temin edilir
Teslimat kapsamı:
Galvanize, silindir başlı imbus vidalar DIN 912, somunlar DIN 934 ve pullar DIN 125 dahildir.
Taşıma kuvveti:
min. 1000 N.
Version KA-21
|
ölçü birimi
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | L | Sipariş No. | Başlık renkleri | M | T | H | B₁ | B₂ | D | S |
| A | L | Sipariş No. | Başlık renkleri | M | T | H | B₁ | B₂ | D | S |
|---|---|---|---|---|---|---|---|---|---|---|
| A 120 | L 141 | Sipariş No. KA-21.120.K5017 3D+CAD | Başlık renkleri mavi | M 6x25 | T 13 | H 39 | B₁ 21 | B₂ 24 | D 7 | S 21 |
| A 120 | L 141 | Sipariş No. KA-21.120.K1023 3D+CAD | Başlık renkleri sarı | M 6x25 | T 13 | H 39 | B₁ 21 | B₂ 24 | D 7 | S 21 |
| A 120 | L 141 | Sipariş No. KA-21.120.K7005 3D+CAD | Başlık renkleri gri | M 6x25 | T 13 | H 39 | B₁ 21 | B₂ 24 | D 7 | S 21 |
| A 120 | L 141 | Sipariş No. KA-21.120.K6024 3D+CAD | Başlık renkleri yeşil | M 6x25 | T 13 | H 39 | B₁ 21 | B₂ 24 | D 7 | S 21 |
| A 120 | L 141 | Sipariş No. KA-21.120.K3020 3D+CAD | Başlık renkleri kırmızı | M 6x25 | T 13 | H 39 | B₁ 21 | B₂ 24 | D 7 | S 21 |
| A 120 | L 141 | Sipariş No. KA-21.120.K9017 3D+CAD | Başlık renkleri siyah | M 6x25 | T 13 | H 39 | B₁ 21 | B₂ 24 | D 7 | S 21 |
| A 120 | L 141 | Sipariş No. KA-21.120.K0000 3D+CAD | Başlık renkleri Kapaksiz ve vidasiz | M 6x25 | T 13 | H 39 | B₁ 21 | B₂ 24 | D 7 | S 21 |
Version KA-24
|
ölçü birimi
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | L | Sipariş No. | Başlık renkleri | M | T | H | B₁ | B₂ | D | S |
| A | L | Sipariş No. | Başlık renkleri | M | T | H | B₁ | B₂ | D | S |
|---|---|---|---|---|---|---|---|---|---|---|
| A 140 | L 164 | Sipariş No. KA-24.140.K5017 3D+CAD | Başlık renkleri mavi | M 8x30 | T 15 | H 45 | B₁ 24 | B₂ 28 | D 8 | S 24 |
| A 140 | L 164 | Sipariş No. KA-24.140.K1023 3D+CAD | Başlık renkleri sarı | M 8x30 | T 15 | H 45 | B₁ 24 | B₂ 28 | D 8 | S 24 |
| A 140 | L 164 | Sipariş No. KA-24.140.K7005 3D+CAD | Başlık renkleri gri | M 8x30 | T 15 | H 45 | B₁ 24 | B₂ 28 | D 8 | S 24 |
| A 140 | L 164 | Sipariş No. KA-24.140.K6024 3D+CAD | Başlık renkleri yeşil | M 8x30 | T 15 | H 45 | B₁ 24 | B₂ 28 | D 8 | S 24 |
| A 140 | L 164 | Sipariş No. KA-24.140.K3020 3D+CAD | Başlık renkleri kırmızı | M 8x30 | T 15 | H 45 | B₁ 24 | B₂ 28 | D 8 | S 24 |
| A 140 | L 164 | Sipariş No. KA-24.140.K9017 3D+CAD | Başlık renkleri siyah | M 8x30 | T 15 | H 45 | B₁ 24 | B₂ 28 | D 8 | S 24 |
| A 140 | L 164 | Sipariş No. KA-24.140.K0000 3D+CAD | Başlık renkleri Kapaksiz ve vidasiz | M 8x30 | T 15 | H 45 | B₁ 24 | B₂ 28 | D 8 | S 24 |
| Kappen als Einzelteile | ||
|---|---|---|
| Başlık renkleri |
Typ KA-21
Sipariş No. |
Typ KA-24
Sipariş No. |
| Başlık renkleri |
Typ KA-21
Sipariş No. |
Typ KA-24
Sipariş No. |
|---|---|---|
| Başlık renkleri mavi |
Typ KA-21
Sipariş No. KA-21.000.K5017 |
Typ KA-24
Sipariş No. KA-24.000.K5017 |
| Başlık renkleri sarı |
Typ KA-21
Sipariş No. KA-21.000.K1023 |
Typ KA-24
Sipariş No. KA-24.000.K1023 |
| Başlık renkleri gri |
Typ KA-21
Sipariş No. KA-21.000.K7005 |
Typ KA-24
Sipariş No. KA-24.000.K7005 |
| Başlık renkleri yeşil |
Typ KA-21
Sipariş No. KA-21.000.K6024 |
Typ KA-24
Sipariş No. KA-24.000.K6024 |
| Başlık renkleri kırmızı |
Typ KA-21
Sipariş No. KA-21.000.K3020 |
Typ KA-24
Sipariş No. KA-24.000.K3020 |
| Başlık renkleri siyah |
Typ KA-21
Sipariş No. KA-21.000.K9017 |
Typ KA-24
Sipariş No. KA-24.000.K9017 |
