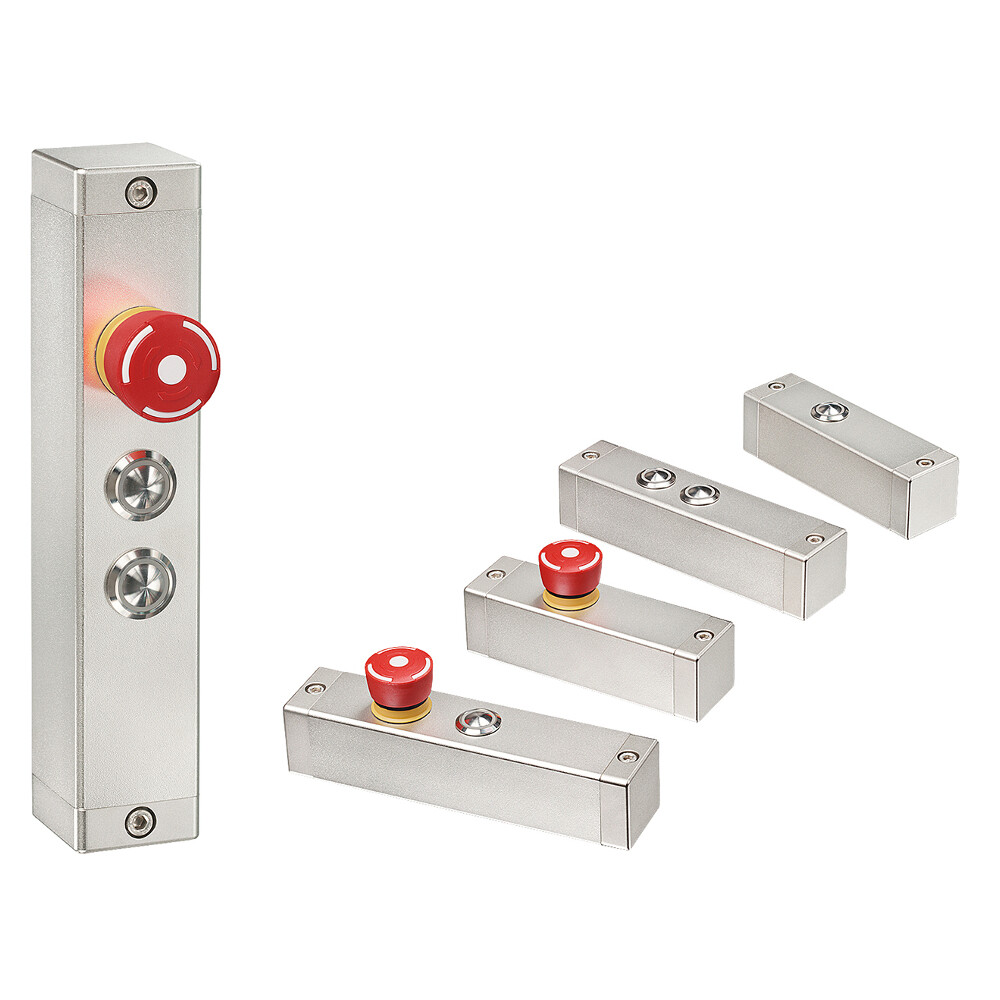

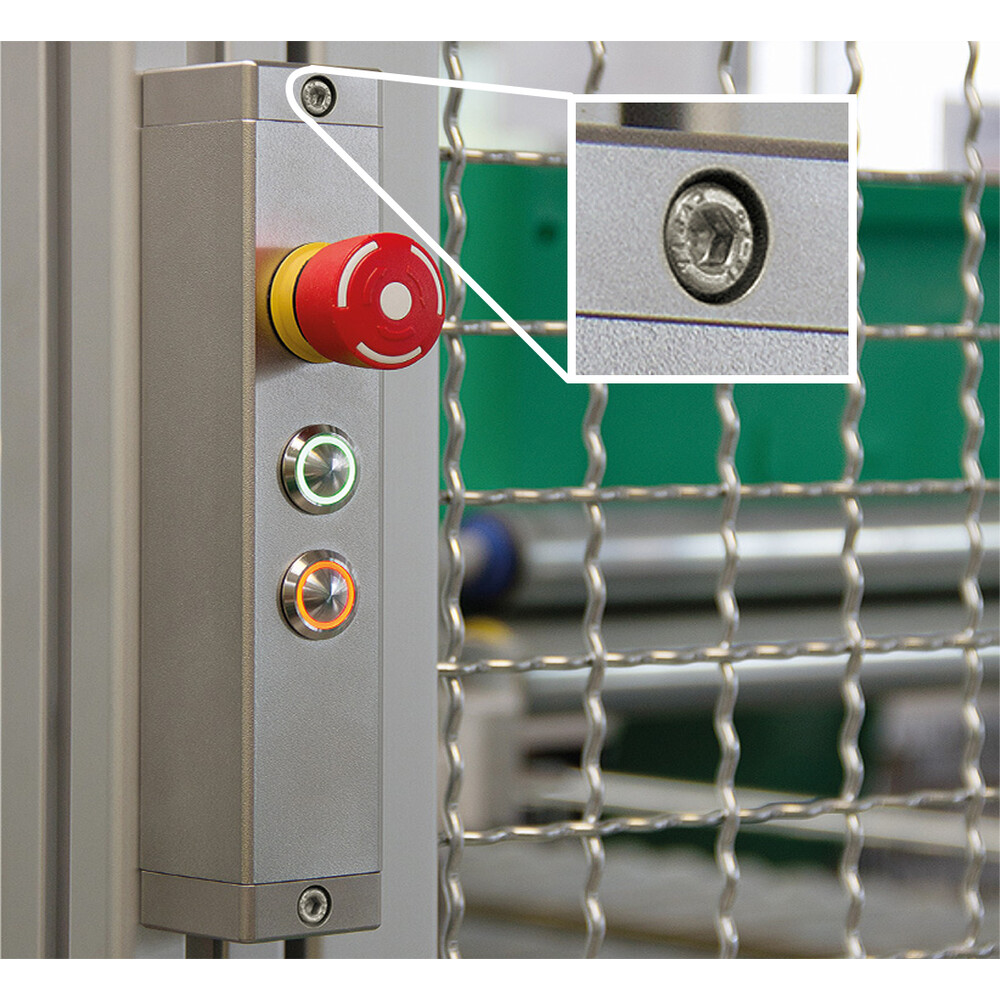

Buton gövdesi TG-F

Ön taraf tespiti için ek olarak.

Hammadde ve yüzey:
Paslanmaz çelikten yapılmış gövde ve uç başlık, hammadde no. 1.4301. Püskürtülerek işlenmiş ve elektro polisaj ile işlenmiş yüzey.

Fonksiyon elemanları:
Basmalı düğme veya acil-durdurma tipine bağlı olarak.

Bağlantı A:
M12 x 1 konnektör montaj yüzeyinden çıkmaktadır.

Bağlantı B:
10 metrelik bağlantı kablosu montaj yüzeyinden çıkmaktadır.

Koruma sınıfı:
IP 54 (vidalı kuplajlarda tasarım A için).

Bilgi:
Talep üzerine müşteriye özel değişik şekillerde temin edilir.

Technical data
ölçü birimi
				Bağlantı
Ürün tipi	Açıklama	A	L	Kablo Sipariş No.	Soket Sipariş No.
Ürün tipiTG-01	Açıklama1 basma düğmesi	A120	L136	Kablo Sipariş No. TG-01K.F120.36 3D+CAD	Soket Sipariş No. TG-01S.F120.36 3D+CAD
Ürün tipiTG-02	Açıklama2 basmalı buton	A150	L166	Kablo Sipariş No. TG-02K.F150.36 3D+CAD	Soket Sipariş No. TG-02S.F150.36 3D+CAD
Ürün tipiTG-04	Açıklama1 buton ve acil durdurma	A160	L176	Kablo Sipariş No. TG-04K.F160.36 3D+CAD	Soket Sipariş No. TG-04S.F160.36 3D+CAD
Ürün tipiTG-05	Açıklama2 buton ve acil durdurma	A190	L206	Kablo Sipariş No. TG-05K.F190.36 3D+CAD	Soket Sipariş No. TG-05S.F190.36 3D+CAD
Ürün tipiTG-20	Açıklama1 acil durdurma	A120	L136	Kablo Sipariş No. TG-20K.F120.36 3D+CAD	Soket Sipariş No. TG-20S.F120.36 3D+CAD

Zubehör
		Aksesuar
Uzunluk	Bağlantı elemanı	8 kutuplu (M12 x 1) Sipariş No.	12 kutuplu (M12 x 1) Sipariş No.

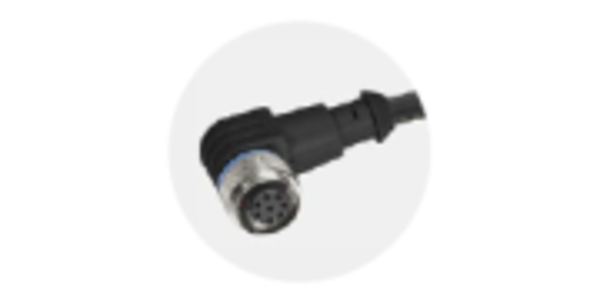

Uzunluk10 m	Bağlantı elemanıaçılı	8 kutuplu (M12 x 1) Sipariş No. FZ-KS.W08.10	12 kutuplu (M12 x 1) Sipariş No. FZ-KS.W12.10

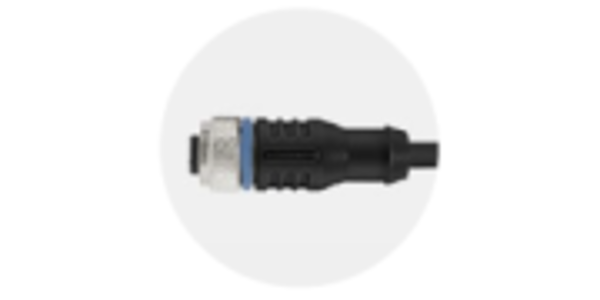

Uzunluk10 m	Bağlantı elemanıdüz / eksenel	8 kutuplu (M12 x 1) Sipariş No. FZ-KS.G08.10	12 kutuplu (M12 x 1) Sipariş No. FZ-KS.G12.10
