Kolları EU
Malzeme:
Masif tutamak kolu hassas dökümdür G-X7 CrNiMoNb 18 10, Hammadde No. G 4581. Bağlantı boruları ve tespitleme malzemesi X5 CrNi 18 9, Hammadde No. 1.4301. Tutamak kolu cam bilye ile kumlanmış ve elektro-polisaj işlemi uygulanmıştır.

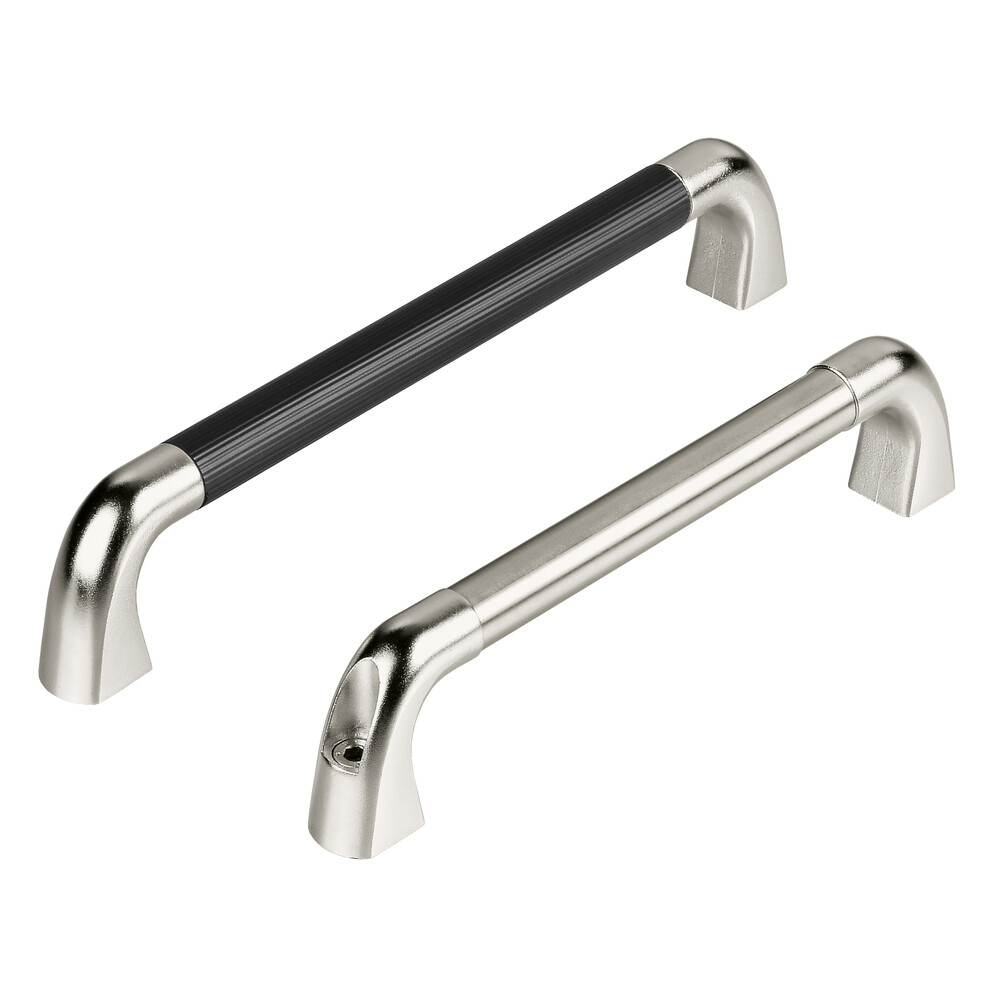

A modelindeki bağlantı boruları ince zımparalı veya B modelindek bağlantı boruları oluklu plastik kılıf kaplıdır.
Teslimat kapsamı:
Tutamak tipi EU-20.F, M8x35 DIN 912 tipi silindir başlı imbus vidalar, somunlar DIN 934 ve pullar DIN 125 dahildir.
Tutamak tipi EU-20.R, altı köşe başlı vidalar DIN 933 ve pullar DIN 125 dahildir.
Özel modeller:
Talep üzerine farklı tutamak uzunluklarında temin edilir.
Taşıma kuvveti:
min. 1000 N.
Version EU-20.F
|
ölçü birimi
|
|||
|---|---|---|---|
| tip | |||
| A | L |
Cilalı paslanmaz çelik
Sipariş No. |
modelindek bağlantı boruları oluklu plastik kılıf kaplıdır
Sipariş No. |
| A | L |
Cilalı paslanmaz çelik
Sipariş No. |
modelindek bağlantı boruları oluklu plastik kılıf kaplıdır
Sipariş No. |
|---|---|---|---|
| A 200 | L 226 |
Cilalı paslanmaz çelik
Sipariş No. EU-20.F200.A 3D+CAD |
modelindek bağlantı boruları oluklu plastik kılıf kaplıdır
Sipariş No. EU-20.F200.B 3D+CAD |
| A 250 | L 276 |
Cilalı paslanmaz çelik
Sipariş No. EU-20.F250.A 3D+CAD |
modelindek bağlantı boruları oluklu plastik kılıf kaplıdır
Sipariş No. EU-20.F250.B 3D+CAD |
| A 300 | L 326 |
Cilalı paslanmaz çelik
Sipariş No. EU-20.F300.A 3D+CAD |
modelindek bağlantı boruları oluklu plastik kılıf kaplıdır
Sipariş No. EU-20.F300.B 3D+CAD |
| A 350 | L 376 |
Cilalı paslanmaz çelik
Sipariş No. EU-20.F350.A 3D+CAD |
modelindek bağlantı boruları oluklu plastik kılıf kaplıdır
Sipariş No. EU-20.F350.B 3D+CAD |
| A 400 | L 426 |
Cilalı paslanmaz çelik
Sipariş No. EU-20.F400.A 3D+CAD |
modelindek bağlantı boruları oluklu plastik kılıf kaplıdır
Sipariş No. EU-20.F400.B 3D+CAD |
Version EU-20.R
|
ölçü birimi
|
|||
|---|---|---|---|
| tip | |||
| A | L |
Cilalı paslanmaz çelik
Sipariş No. |
modelindek bağlantı boruları oluklu plastik kılıf kaplıdır
Sipariş No. |
| A | L |
Cilalı paslanmaz çelik
Sipariş No. |
modelindek bağlantı boruları oluklu plastik kılıf kaplıdır
Sipariş No. |
|---|---|---|---|
| A 200 | L 226 |
Cilalı paslanmaz çelik
Sipariş No. EU-20.R200.A 3D+CAD |
modelindek bağlantı boruları oluklu plastik kılıf kaplıdır
Sipariş No. EU-20.R200.B 3D+CAD |
| A 250 | L 276 |
Cilalı paslanmaz çelik
Sipariş No. EU-20.R250.A 3D+CAD |
modelindek bağlantı boruları oluklu plastik kılıf kaplıdır
Sipariş No. EU-20.R250.B 3D+CAD |
| A 300 | L 326 |
Cilalı paslanmaz çelik
Sipariş No. EU-20.R300.A 3D+CAD |
modelindek bağlantı boruları oluklu plastik kılıf kaplıdır
Sipariş No. EU-20.R300.B 3D+CAD |
| A 350 | L 376 |
Cilalı paslanmaz çelik
Sipariş No. EU-20.R350.A 3D+CAD |
modelindek bağlantı boruları oluklu plastik kılıf kaplıdır
Sipariş No. EU-20.R350.B 3D+CAD |
| A 400 | L 426 |
Cilalı paslanmaz çelik
Sipariş No. EU-20.R400.A 3D+CAD |
modelindek bağlantı boruları oluklu plastik kılıf kaplıdır
Sipariş No. EU-20.R400.B 3D+CAD |
