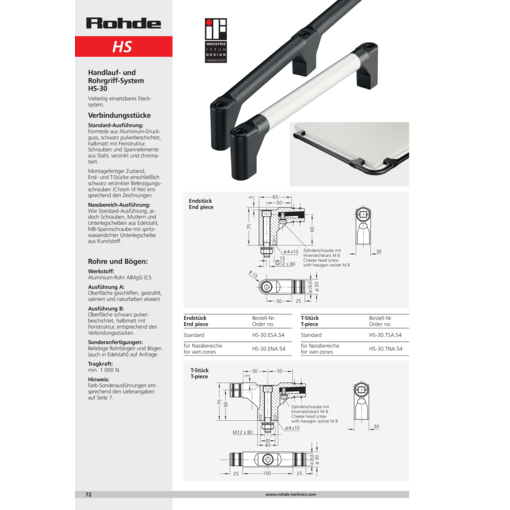

Griffe HS-30

Vielseitig einsetzbares Stecksystem.

Verbindungsstücke

Standard-Ausführung:
Formteile aus Aluminium-Druckguß, schwarz pulverbeschichtet, halbmatt mit Feinstruktur. Schrauben und Spannelemente aus Stahl, verzinkt und chromatiert. Montagefertiger Zustand, End- und T-Stücke einschließlich schwarz verzinkter Befestigungsschrauben (Chrom VI frei) entsprechend den Zeichnungen.

Nassbereich-Ausführung:
Wie Standard-Ausführung, jedoch Schrauben, Muttern und Unterlegscheiben aus Edelstahl (Werkstoff-Nr. 1.4301), M8-Spannschraube mit spritzwasserdichter Unterlegscheibe aus Kunststoff.

Rohre und Bögen

Werkstoff:
Aluminium-Rohr AIMgSi 0,5.

Ausführung A:
Oberfläche geschliffen, gestrahlt, satiniert und naturfarben eloxiert.

Ausführung B:
Oberfläche schwarz pulverbeschichtet, halbmatt mit Feinstruktur, entsprechend den Verbindungsstücken.

Sonderanfertigungen:
Beliebige Rohrlängen und Bögen (auch in Edelstahl) auf Anfrage.

Tragkraft:
min. 1000 N.

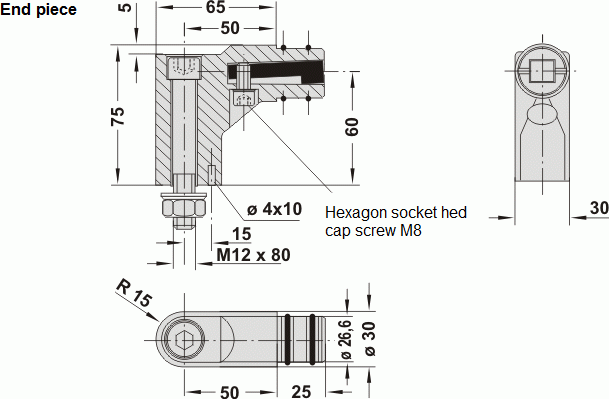

Ausführung Endstück

Endstück
Maßeinheit
	Typ
Beschreibung	pulverbeschichtet schwarz Bestell-Nr.
BeschreibungStandard	pulverbeschichtet schwarz Bestell-Nr. HS-30.ESA.54 3D+CAD
Beschreibungfür Nassbereiche	pulverbeschichtet schwarz Bestell-Nr. HS-30.ENA.54 3D+CAD

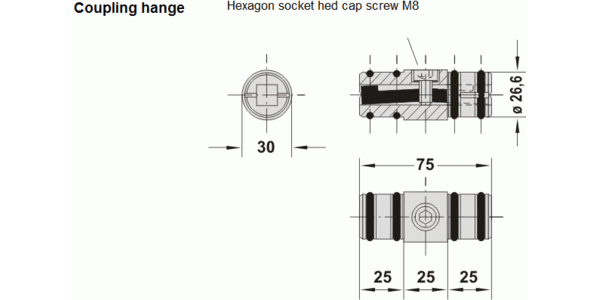

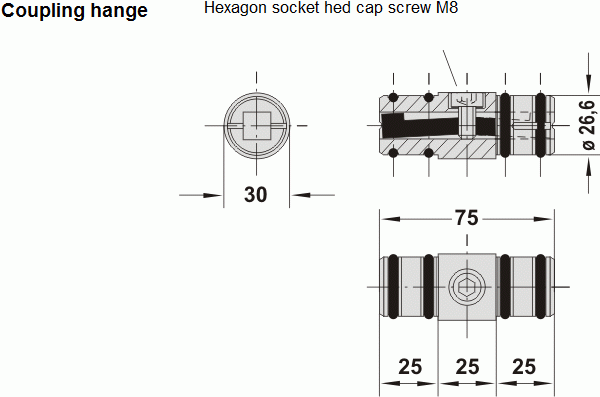

Ausführung Kupplung

Kupplung
Maßeinheit
	Typ
Beschreibung	pulverbeschichtet schwarz Bestell-Nr.
BeschreibungStandard	pulverbeschichtet schwarz Bestell-Nr. HS-30.KSA.54 3D+CAD
Beschreibungfür Nassbereiche	pulverbeschichtet schwarz Bestell-Nr. HS-30.KNA.54 3D+CAD

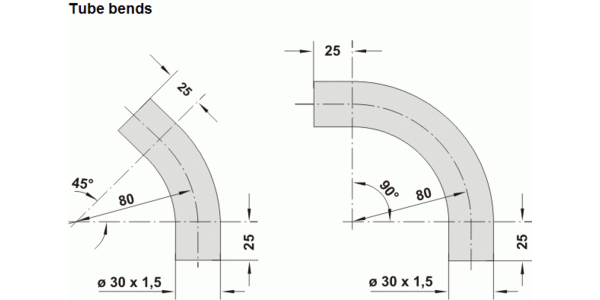

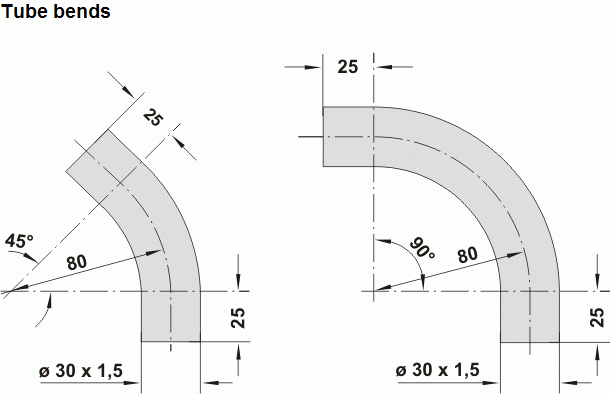

Ausführung Rohrbögen

Rohrbögen
Maßeinheit
	Typ
Rohrbögen Ø 30 x 1,5 [mm]	Aluminium eloxiert glänzend naturfarben Bestell-Nr.	pulverbeschichtet schwarz Bestell-Nr.
Rohrbögen Ø 30 x 1,5 [mm]45°	Aluminium eloxiert glänzend naturfarben Bestell-Nr. HS-30.B45.11 3D+CAD	pulverbeschichtet schwarz Bestell-Nr. HS-30.B45.54 3D+CAD
Rohrbögen Ø 30 x 1,5 [mm]90°	Aluminium eloxiert glänzend naturfarben Bestell-Nr. HS-30.B90.11 3D+CAD	pulverbeschichtet schwarz Bestell-Nr. HS-30.B90.54 3D+CAD

Ausführung Rohre

Rohre
Maßeinheit
	Typ
Länge	Aluminium eloxiert glänzend naturfarben Bestell-Nr.	pulverbeschichtet schwarz Bestell-Nr.
Länge200	Aluminium eloxiert glänzend naturfarben Bestell-Nr. HS-30.200.11 3D+CAD	pulverbeschichtet schwarz Bestell-Nr. HS-30.200.54 3D+CAD
Länge300	Aluminium eloxiert glänzend naturfarben Bestell-Nr. HS-30.300.11 3D+CAD	pulverbeschichtet schwarz Bestell-Nr. HS-30.300.54 3D+CAD
Länge400	Aluminium eloxiert glänzend naturfarben Bestell-Nr. HS-30.400.11 3D+CAD	pulverbeschichtet schwarz Bestell-Nr. HS-30.400.54 3D+CAD
Länge500	Aluminium eloxiert glänzend naturfarben Bestell-Nr. HS-30.500.11 3D+CAD	pulverbeschichtet schwarz Bestell-Nr. HS-30.500.54 3D+CAD
Länge600	Aluminium eloxiert glänzend naturfarben Bestell-Nr. HS-30.600.11 3D+CAD	pulverbeschichtet schwarz Bestell-Nr. HS-30.600.54 3D+CAD
Länge700	Aluminium eloxiert glänzend naturfarben Bestell-Nr. HS-30.700.11 3D+CAD	pulverbeschichtet schwarz Bestell-Nr. HS-30.700.54 3D+CAD

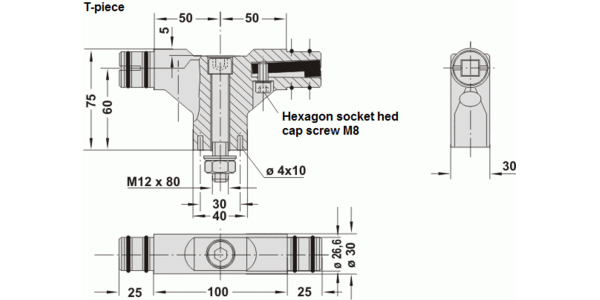

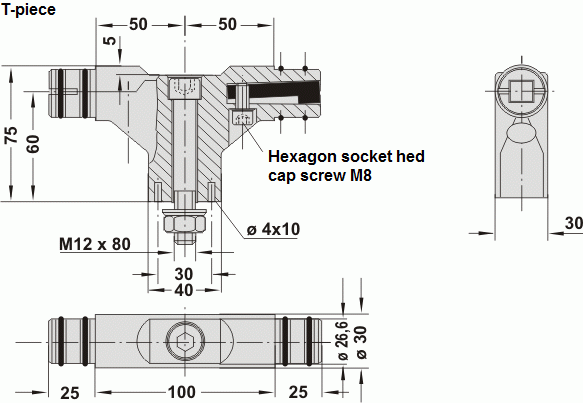

Ausführung T-Stück

T-Stück
Maßeinheit
	Typ
Beschreibung	pulverbeschichtet schwarz Bestell-Nr.
BeschreibungStandard	pulverbeschichtet schwarz Bestell-Nr. HS-30.TSA.54 3D+CAD
Beschreibungfür Nassbereiche	pulverbeschichtet schwarz Bestell-Nr. HS-30.TNA.54 3D+CAD
