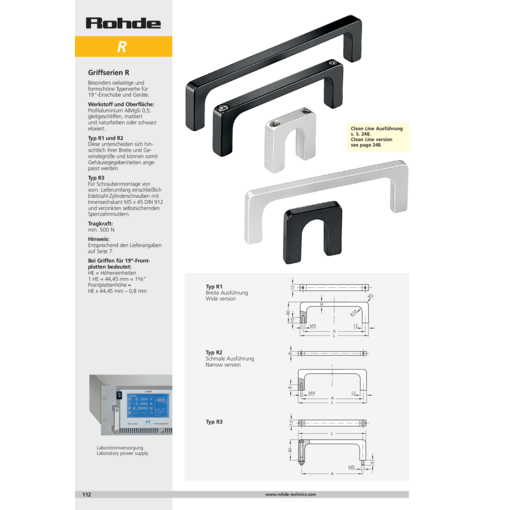

Griffe R
Besonders vielseitige und formschöne Typenreihe für 19″-Einschübe und Geräte.
Werkstoff und Oberfläche:
Profilaluminium AIMgSi 0,5; gleitgeschliffen, mattiert und naturfarben oder schwarz eloxiert.
Typ R1 und R2
unterscheiden sich hinsichtlich ihrer Breite und Gewindegröße und können somit Gehäusegegebenheiten angepaßt werden.

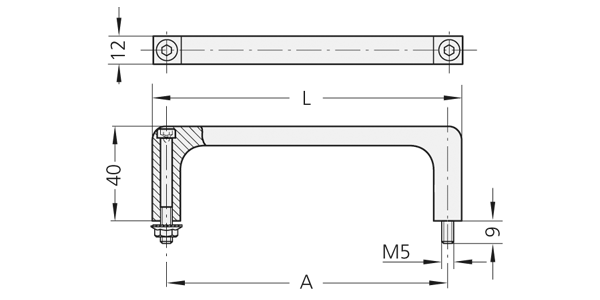

Typ R3
Für Schraubenmontage von vorn. Lieferumfang einschließlich Edelstahl-Zylinderschrauben mit Innensechskant M5x45 DIN 912 und verzinkten selbstsichernden Sperrzahnmuttern.
Bei Griffen für 19″-Frontplatten bedeutet:
HE = Höheneinheiten
1 HE = 44,45 mm = 16/8″
Frontplattenhöhe ≈ HE x 44,45 mm – 0,8 mm
Tragkraft:
min. 500 N.

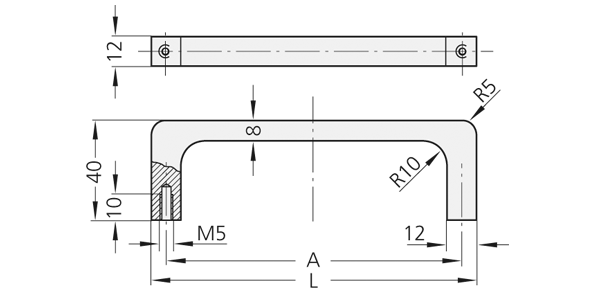

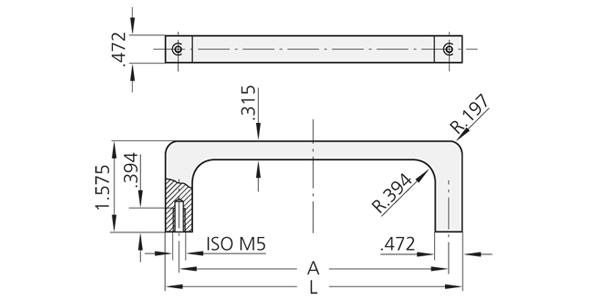

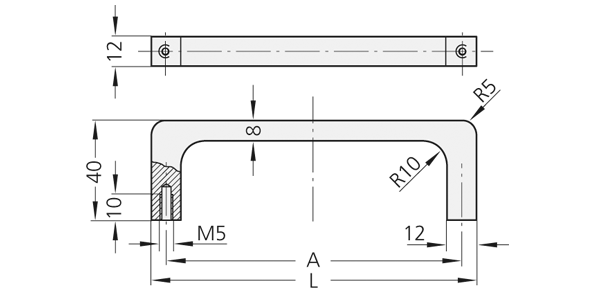

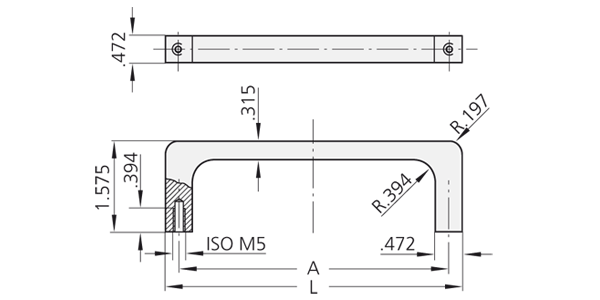

Ausführung R1-12
|
Maßeinheit
|
|||||
|---|---|---|---|---|---|
| Typ | |||||
| Montage Ausführung | L | A | H |
Aluminium eloxiert naturfarben
Bestell-Nr. |
Aluminium eloxiert schwarz
Bestell-Nr. |
| Montage Ausführung | L | A | H |
Aluminium eloxiert naturfarben
Bestell-Nr. |
Aluminium eloxiert schwarz
Bestell-Nr. |
|---|---|---|---|---|---|
| Montage Ausführung 1 | L 67 | A 55 | H 88,1 (2HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R1-12.055.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R1-12.055.04 3D+CAD |
| Montage Ausführung 1 | L 100 | A 88 | H 132,5 (3HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R1-12.088.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R1-12.088.04 3D+CAD |
| Montage Ausführung 1 | L 132 | A 120 | H 177,0 (4HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R1-12.120.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R1-12.120.04 3D+CAD |
| Montage Ausführung 1 | L 192 | A 180 | H 221,5 (5HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R1-12.180.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R1-12.180.04 3D+CAD |
| Montage Ausführung 1 | L 247 | A 235 | H 266,0 (6HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R1-12.235.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R1-12.235.04 3D+CAD |
| Montage Ausführung 2 | L 43,5 | A 32,0 | H 44,0 (1HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R1-12.032.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R1-12.032.04 3D+CAD |
| Montage Ausführung 2 | L 87,5 | A 75,5 | H 88,1 (2HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R1-12.075.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R1-12.075.04 3D+CAD |
| Montage Ausführung 2 | L 132 | A 120 | H 132,5 (3HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R1-12.120.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R1-12.120.04 3D+CAD |
| Montage Ausführung 2 | L 265,5 | A 253,5 | H 266,0 (6HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R1-12.253.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R1-12.253.04 3D+CAD |

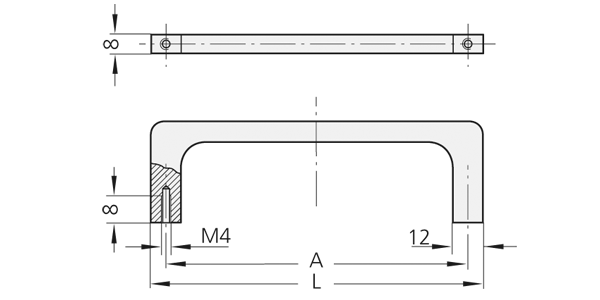

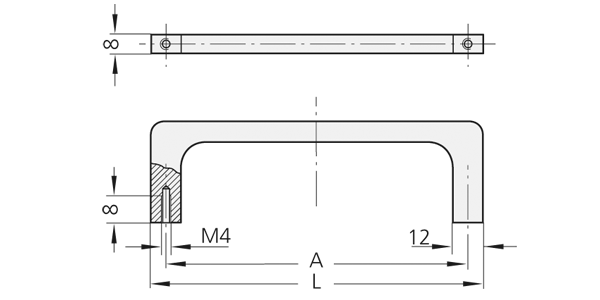

Ausführung R2-08
|
Maßeinheit
|
|||||
|---|---|---|---|---|---|
| Typ | |||||
| Montage Ausführung | L | A | H |
Aluminium eloxiert naturfarben
Bestell-Nr. |
Aluminium eloxiert schwarz
Bestell-Nr. |
| Montage Ausführung | L | A | H |
Aluminium eloxiert naturfarben
Bestell-Nr. |
Aluminium eloxiert schwarz
Bestell-Nr. |
|---|---|---|---|---|---|
| Montage Ausführung 1 | L 67 | A 55 | H 88,1 (2HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R2-08.055.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R2-08.055.04 3D+CAD |
| Montage Ausführung 1 | L 100 | A 88 | H 132,5 (3HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R2-08.088.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R2-08.088.04 3D+CAD |
| Montage Ausführung 1 | L 132 | A 120 | H 177,0 (4HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R2-08.120.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R2-08.120.04 3D+CAD |
| Montage Ausführung 1 | L 192 | A 180 | H 221,5 (5HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R2-08.180.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R2-08.180.04 3D+CAD |
| Montage Ausführung 1 | L 247 | A 235 | H 266,0 (6HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R2-08.235.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R2-08.235.04 3D+CAD |
| Montage Ausführung 2 | L 43,5 | A 32,0 | H 44,0 (1HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R2-08.032.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R2-08.032.04 3D+CAD |
| Montage Ausführung 2 | L 87,5 | A 75,5 | H 88,1 (2HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R2-08.075.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R2-08.075.04 3D+CAD |
| Montage Ausführung 2 | L 132 | A 120 | H 132,5 (3HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R2-08.120.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R2-08.120.04 3D+CAD |
| Montage Ausführung 2 | L 265,5 | A 253,5 | H 266,0 (6HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R2-08.253.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R2-08.253.04 3D+CAD |

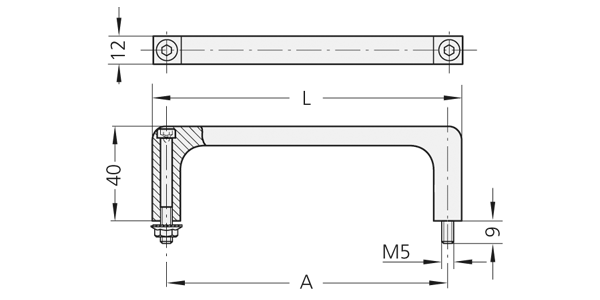

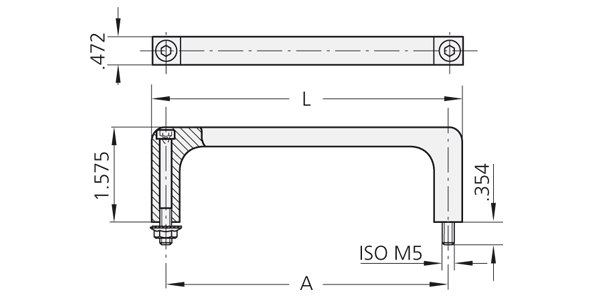

Ausführung R3-12
|
Maßeinheit
|
|||||
|---|---|---|---|---|---|
| Typ | |||||
| Montage Ausführung | L | A | H |
Aluminium eloxiert naturfarben
Bestell-Nr. |
Aluminium eloxiert schwarz
Bestell-Nr. |
| Montage Ausführung | L | A | H |
Aluminium eloxiert naturfarben
Bestell-Nr. |
Aluminium eloxiert schwarz
Bestell-Nr. |
|---|---|---|---|---|---|
| Montage Ausführung 1 | L 67 | A 55 | H 88,1 (2HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R3-12.055.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R3-12.055.04 3D+CAD |
| Montage Ausführung 1 | L 100 | A 88 | H 132,5 (3HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R3-12.088.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R3-12.088.04 3D+CAD |
| Montage Ausführung 1 | L 132 | A 120 | H 177,0 (4HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R3-12.120.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R3-12.120.04 3D+CAD |
| Montage Ausführung 1 | L 192 | A 180 | H 221,5 (5HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R3-12.180.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R3-12.180.04 3D+CAD |
| Montage Ausführung 1 | L 247 | A 235 | H 266,0 (6HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R3-12.235.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R3-12.235.04 3D+CAD |
| Montage Ausführung 2 | L 43,5 | A 32,0 | H 44,0 (1HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R3-12.032.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R3-12.032.04 3D+CAD |
| Montage Ausführung 2 | L 87,5 | A 75,5 | H 88,1 (2HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R3-12.075.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R3-12.075.04 3D+CAD |
| Montage Ausführung 2 | L 132 | A 120 | H 132,5 (3HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R3-12.120.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R3-12.120.04 3D+CAD |
| Montage Ausführung 2 | L 265,5 | A 253,5 | H 266,0 (6HE) |
Aluminium eloxiert naturfarben
Bestell-Nr. R3-12.253.01 3D+CAD |
Aluminium eloxiert schwarz
Bestell-Nr. R3-12.253.04 3D+CAD |
