Funktionsgriffe FG15
Werkstoff und Oberfläche:
Griffschenkel und Griffsteg aus Edelstahl 1.4305. Oberfläche gleitgeschliffen, gestrahlt und mattglänzend elektropoliert. Taster aus Edelstahl.

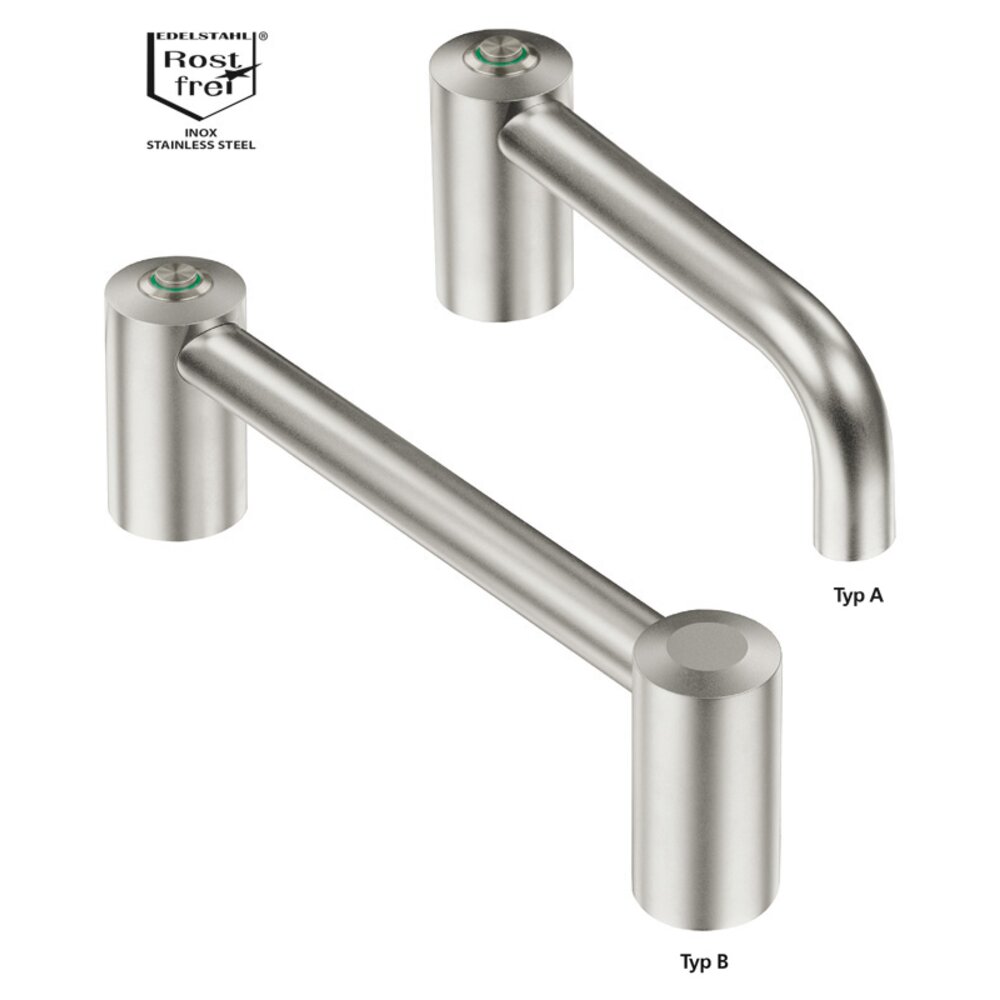

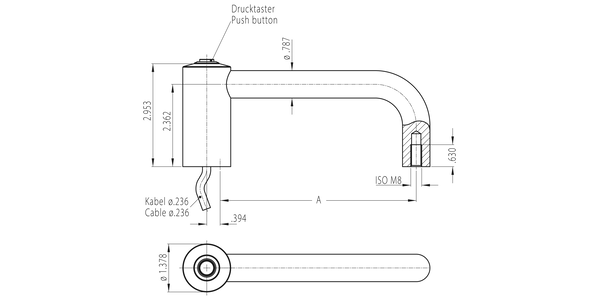

Typ A:

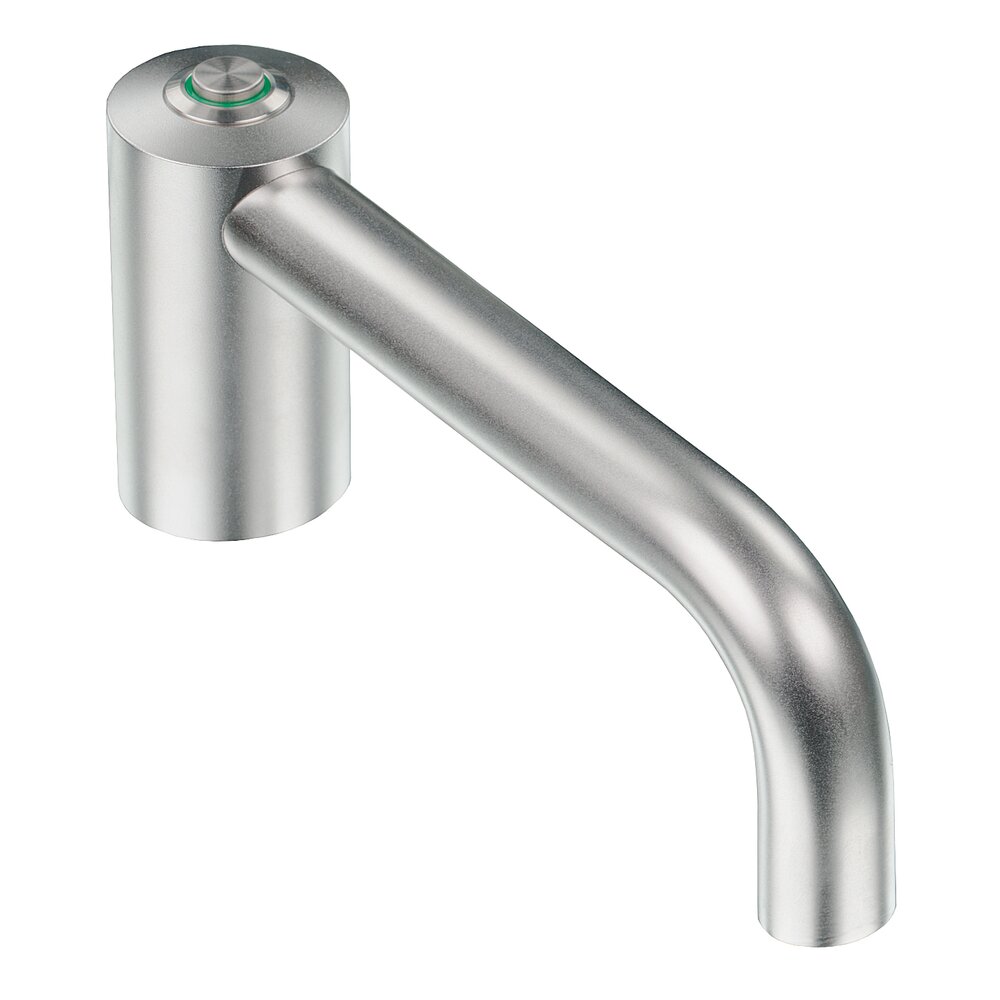

Mit gebogenem Griffsteg und einem Schenkel.
Typ B:
Mit geradem Griffsteg und 2 Schenkeln.

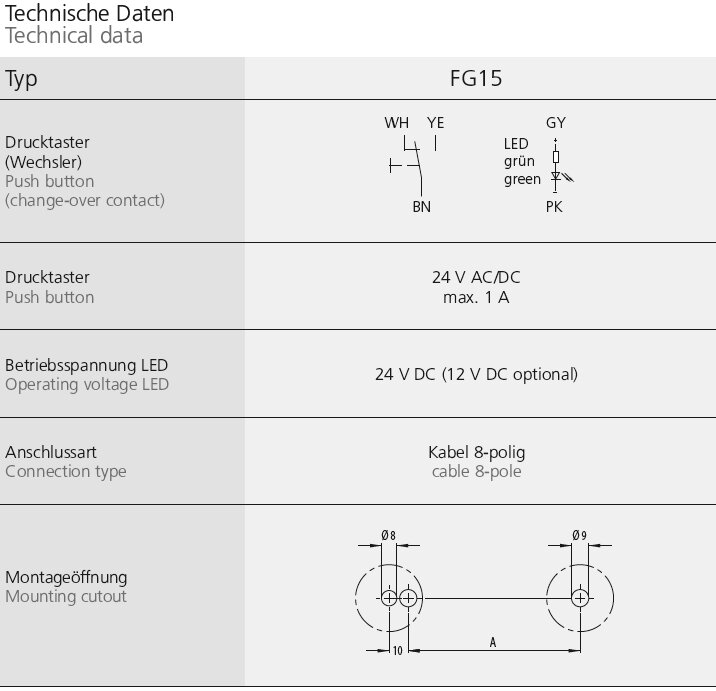

Funktionselemente:
1 Drucktaster, ausgeführt als Wechsler.
Anschluss:

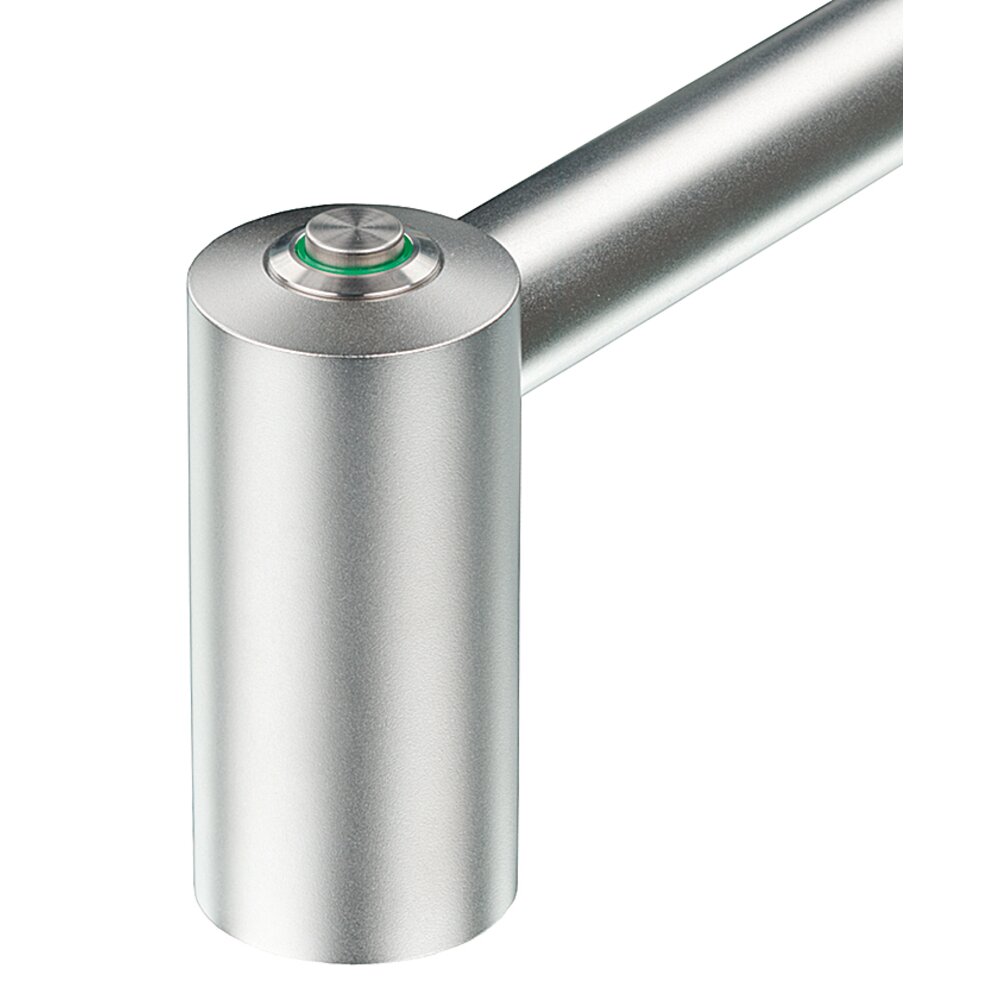

Anschlussleitung 5m aus der Anschraubfläche des Griffschenkels herausgeführt.
Schutzart:
IP 54.
Hinweis:
Andere Grifflängen und Drucktasterbelegung möglich. Gegengriff ohne elektrische Funktion auf Anfrage.
- Grifflängen kundenspezifisch
- Tasterbelegung nach Kundenwunsch
- Taster / LED Farben nach Kundenvorgabe
- weitere Anschlussmöglichkeiten

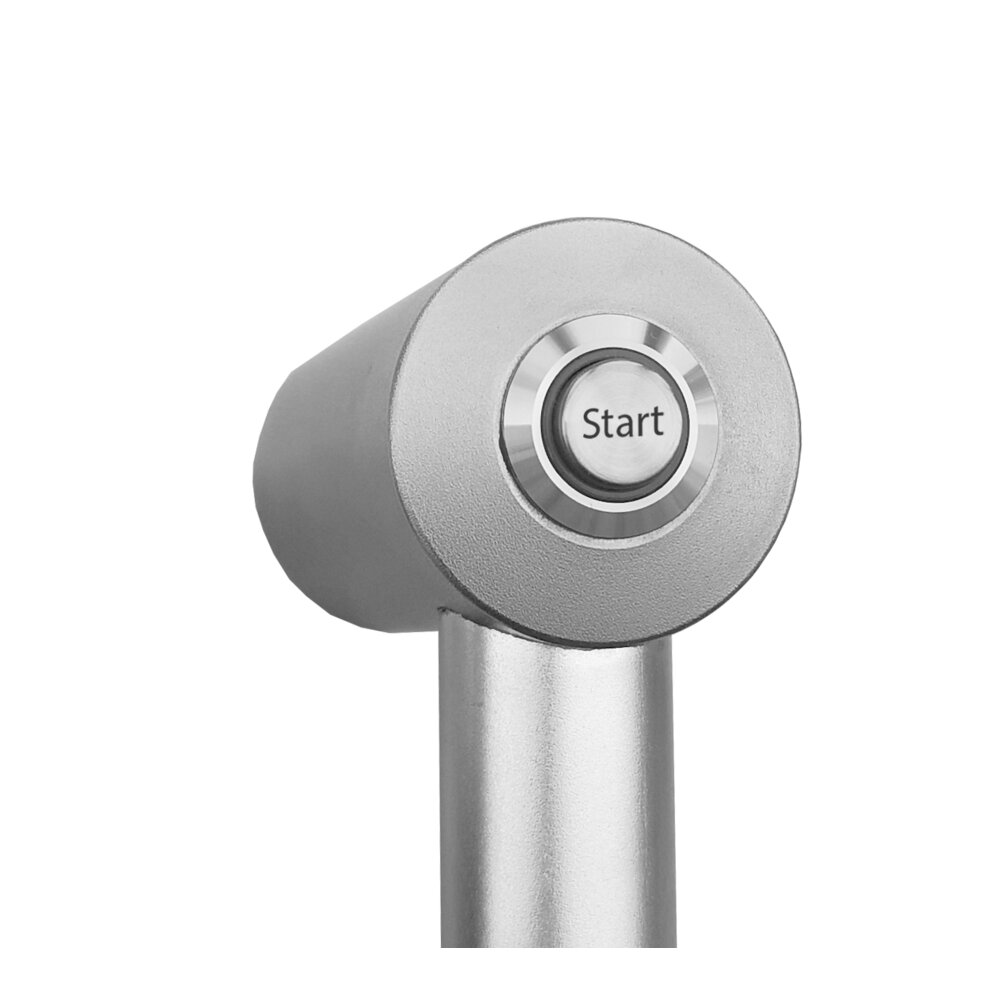

- Beschriftung möglich
|
Maßeinheit
|
||||
|---|---|---|---|---|
| Beschreibung | ||||
| Type | Schaltfunktion | A |
Typ A Steg gebogen
Bestell-Nr. |
Typ B Steg gerade
Bestell-Nr. |
| Type | Schaltfunktion | A |
Typ A Steg gebogen
Bestell-Nr. |
Typ B Steg gerade
Bestell-Nr. |
|---|---|---|---|---|
| Type FG15-01 | Schaltfunktion 1 Drucktaster | A 150 |
Typ A Steg gebogen
Bestell-Nr. FG15-A01.150.36 3D+CAD |
Typ B Steg gerade
Bestell-Nr. — |
| Type FG15-01 | Schaltfunktion 1 Drucktaster | A 180 |
Typ A Steg gebogen
Bestell-Nr. — |
Typ B Steg gerade
Bestell-Nr. FG15-B01.180.36 3D+CAD |
