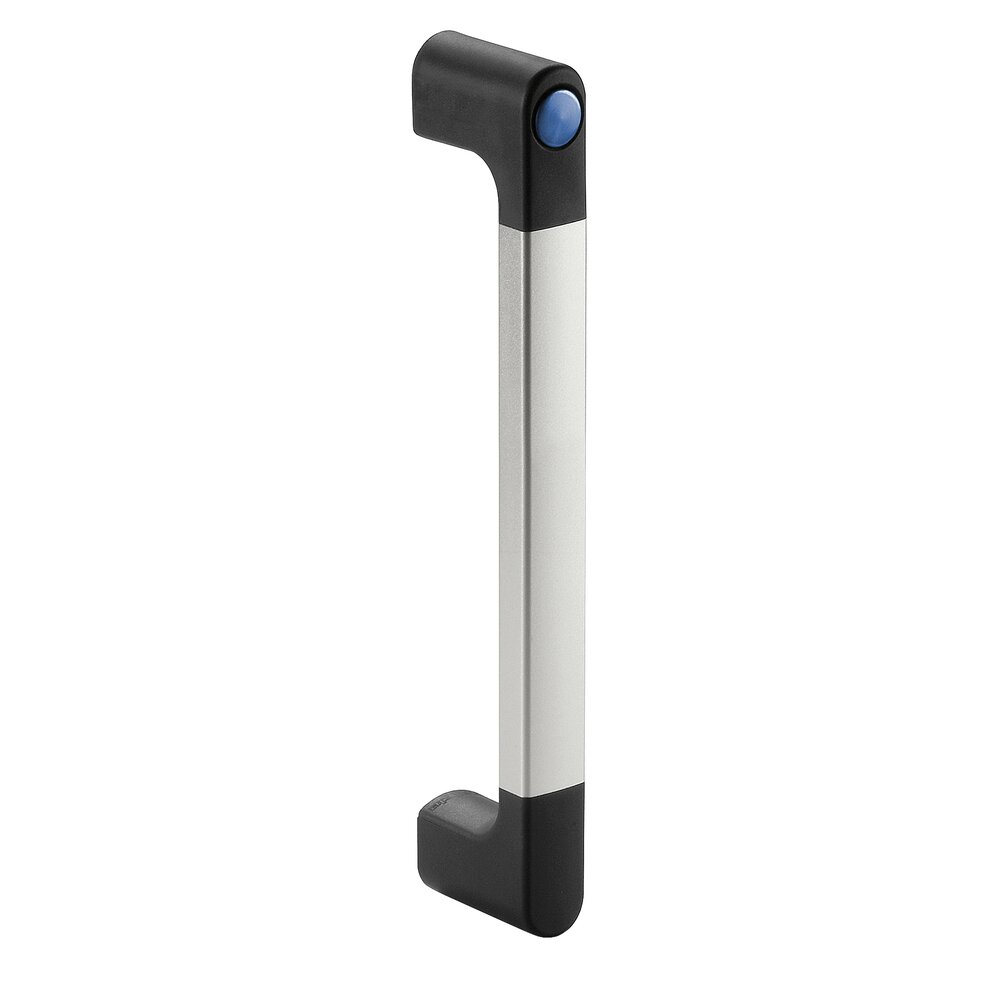

Funktionsgriffe FG4-P
Griffe mit Schaltfunktion für pneumatische Anwendungsbereiche.
Werkstoff und Oberfläche:
Griffschenkel aus Polyamid PA6, glaskugelverstärkt, schwarz, ähnlich RAL 9005, halbmatt mit Feinstruktur. Verbindungssteg aus Aluminium-Profil, naturfarben eloxiert.
Ausführung:
Manuell betätigter Drucktaster mit 3/2- oder 5/2-Wegeventil mit Federrückstellung für gefilterte oder geölte Druckluft.
Druckluftanschluß:
Zylindrische Gerad- oder Winkelverschraubung, Ø4 mm mit O-Ring.
Sonderausführungen:
Beliebige Grifflängen auf Anfrage.
- Grifflängen kundenspezifisch

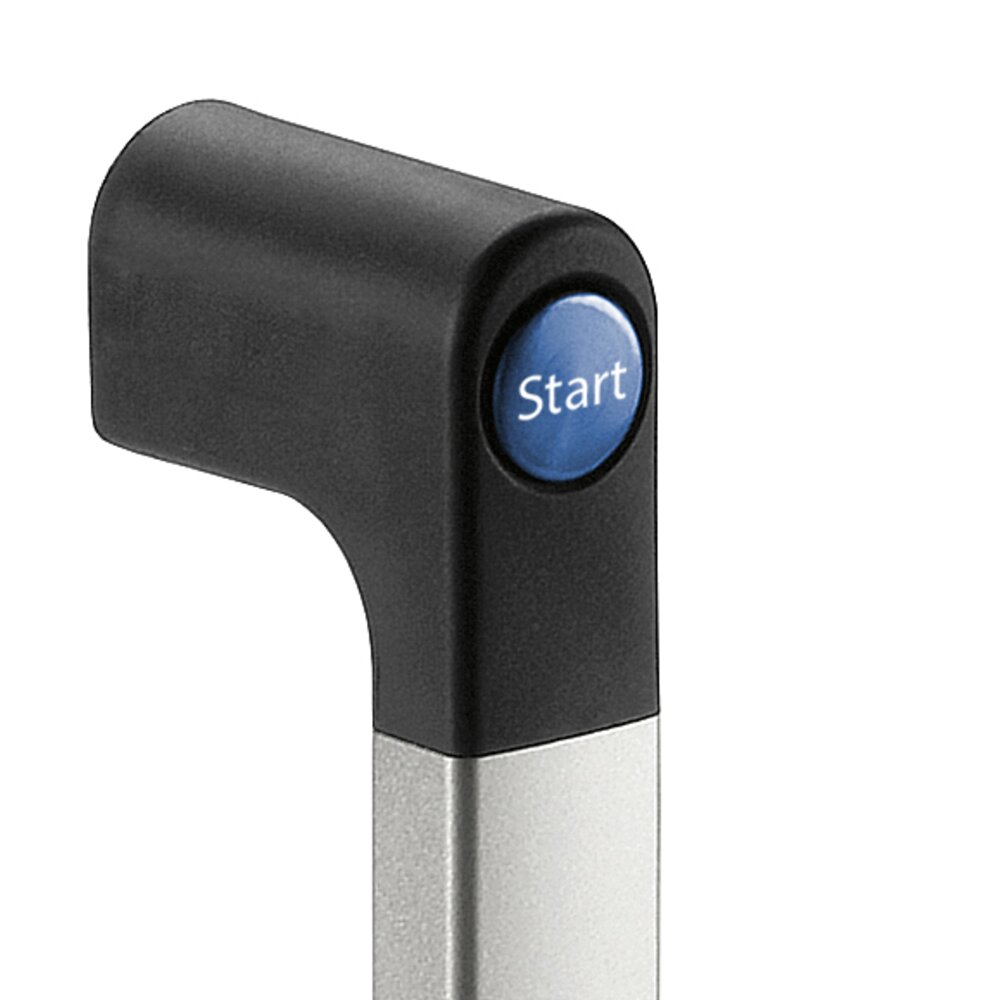

- Taster Farben nach Kundenvorgabe
- weitere Farbausführungen

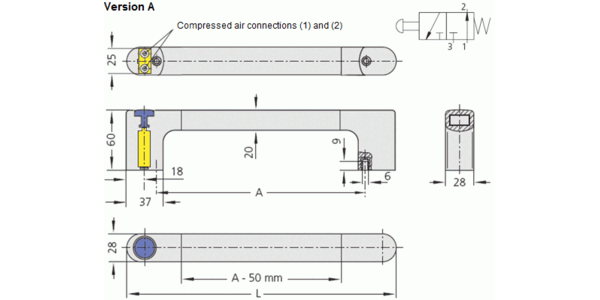

Ausführung FG4-P3.A300
|
Maßeinheit
|
|||
|---|---|---|---|
| Typ | |||
| A | L | Beschreibung |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. |
| A | L | Beschreibung |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. |
|---|---|---|---|
| A 300 | L 360 | Beschreibung Ausführung A (Schließer) |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. FG4-P3.A300.11 3D+CAD |

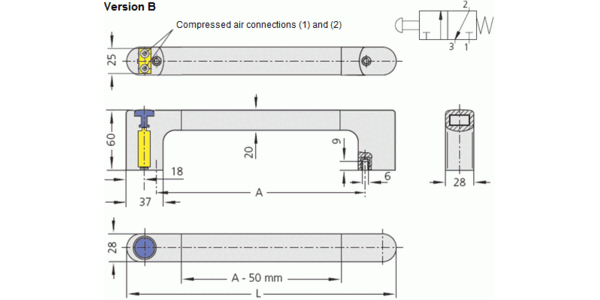

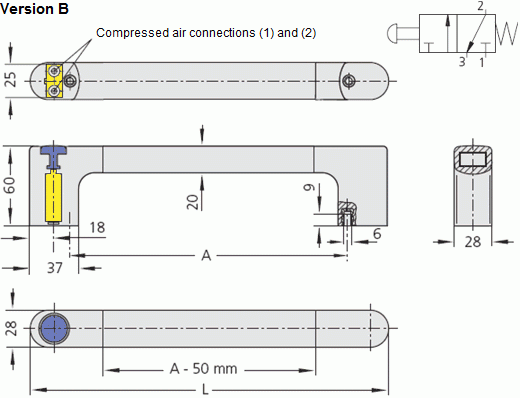

Ausführung FG4-P3.B300
|
Maßeinheit
|
|||
|---|---|---|---|
| Typ | |||
| A | L | Beschreibung |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. |
| A | L | Beschreibung |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. |
|---|---|---|---|
| A 300 | L 360 | Beschreibung Ausführung B (Öffner) |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. FG4-P3.B300.11 3D+CAD |

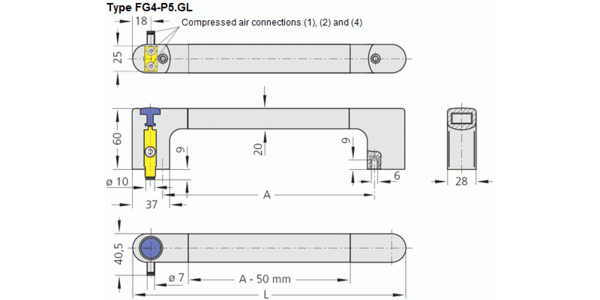

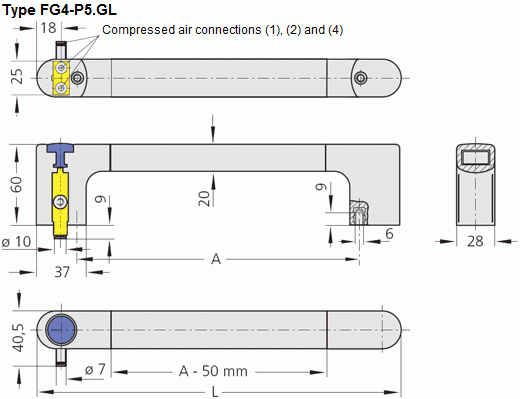

Ausführung FG4-P5.GL300
|
Maßeinheit
|
|||
|---|---|---|---|
| Typ | |||
| A | L | Beschreibung |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. |
| A | L | Beschreibung |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. |
|---|---|---|---|
| A 300 | L 360 | Beschreibung Mit geradem Anschluß links |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. FG4-P5.GL300.11 3D+CAD |

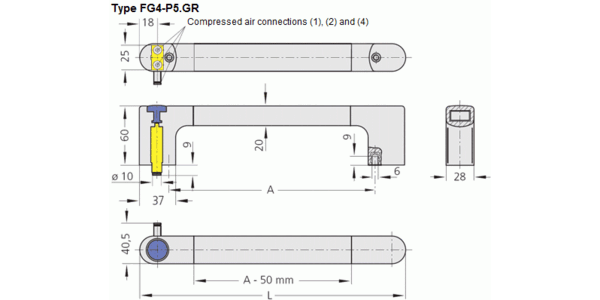

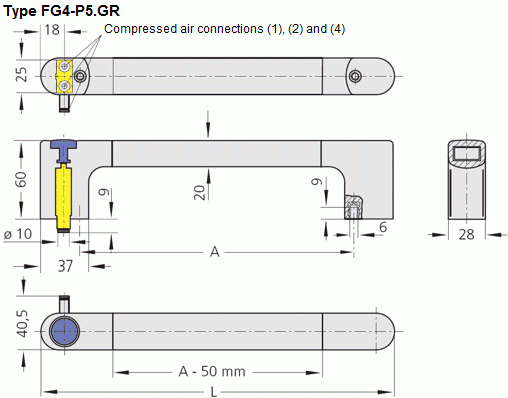

Ausführung FG4-P5.GR300
|
Maßeinheit
|
|||
|---|---|---|---|
| Typ | |||
| A | L | Beschreibung |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. |
| A | L | Beschreibung |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. |
|---|---|---|---|
| A 300 | L 360 | Beschreibung Mit geradem Anschluß rechts |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. FG4-P5.GR300.11 3D+CAD |

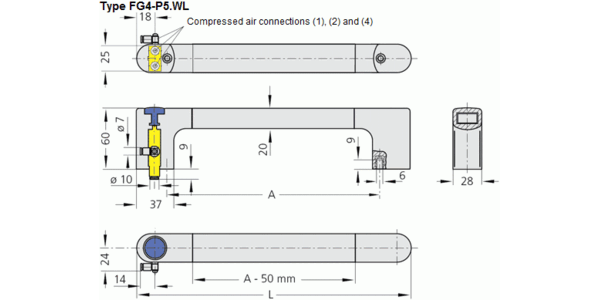

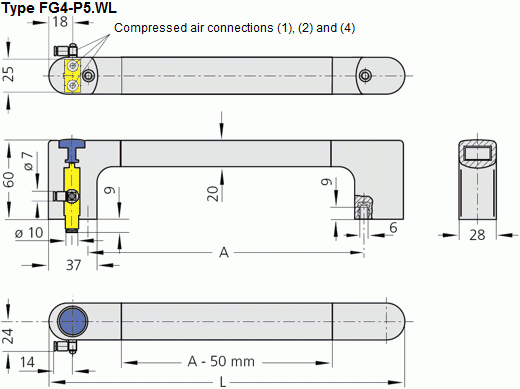

Ausführung FG4-P5.WL300
|
Maßeinheit
|
|||
|---|---|---|---|
| Typ | |||
| A | L | Beschreibung |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. |
| A | L | Beschreibung |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. |
|---|---|---|---|

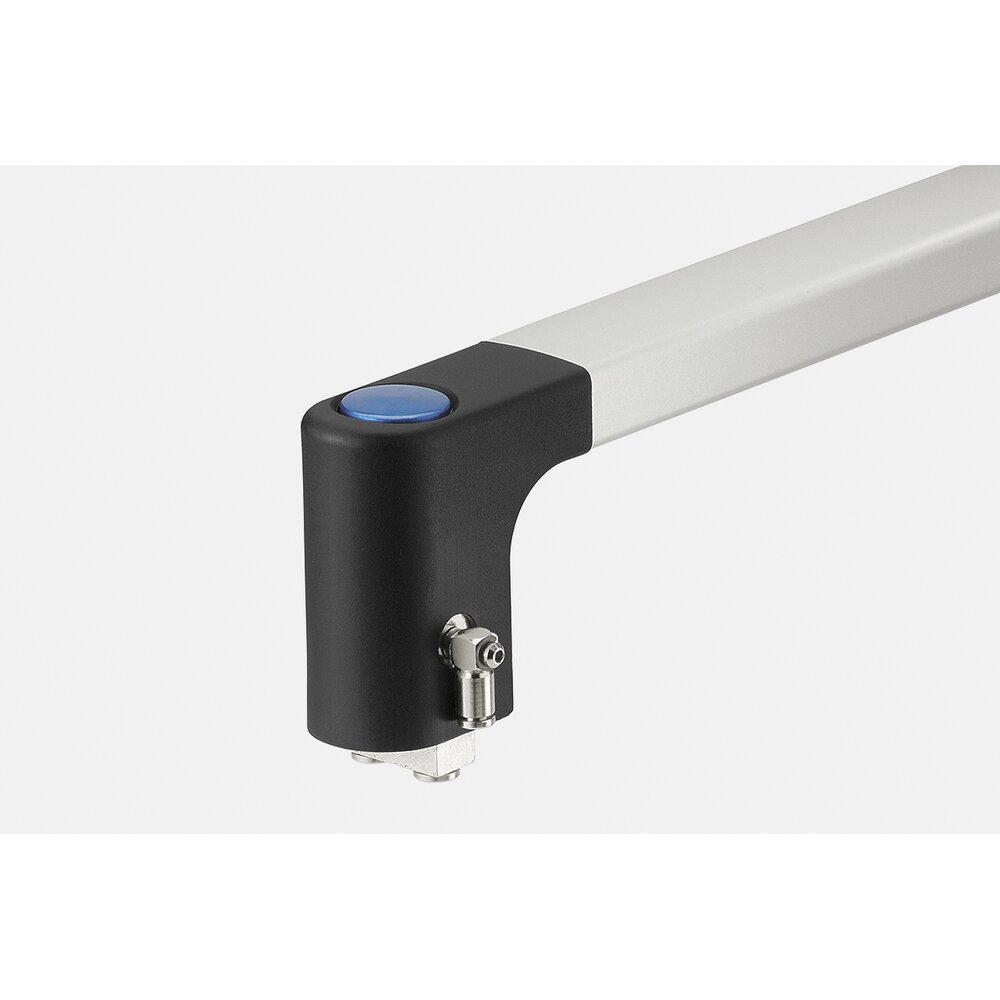

| A 300 | L 360 | Beschreibung Mit Winkelanschluß links |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. FG4-P5.WL300.11 3D+CAD |

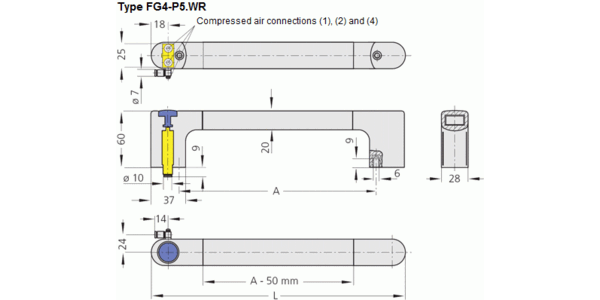

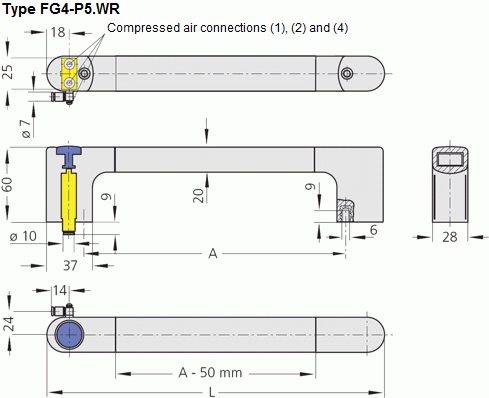

Ausführung FG4-P5.WR300
|
Maßeinheit
|
|||
|---|---|---|---|
| Typ | |||
| A | L | Beschreibung |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. |
| A | L | Beschreibung |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. |
|---|---|---|---|
| A 300 | L 360 | Beschreibung Mit Winkelanschluß rechts |
Aluminium eloxiert glänzend naturfarben
Bestell-Nr. FG4-P5.WR300.11 3D+CAD |
