Griffe SO-26, SO-35

Werkstoff und Oberfläche:
Kerngriff aus Aluminium beschichtet mit einem hitzebeständigen Silikon in den Farben anthrazit ähnlich RAL 7016 oder orange ähnlich RAL 2009.

Hinweis:
Hitzebeständig bis 190°C.

Tragkraft:
min. 1.000 N.

mehr anzeigen weniger anzeigen

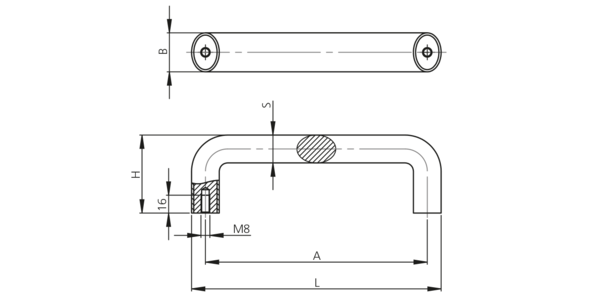

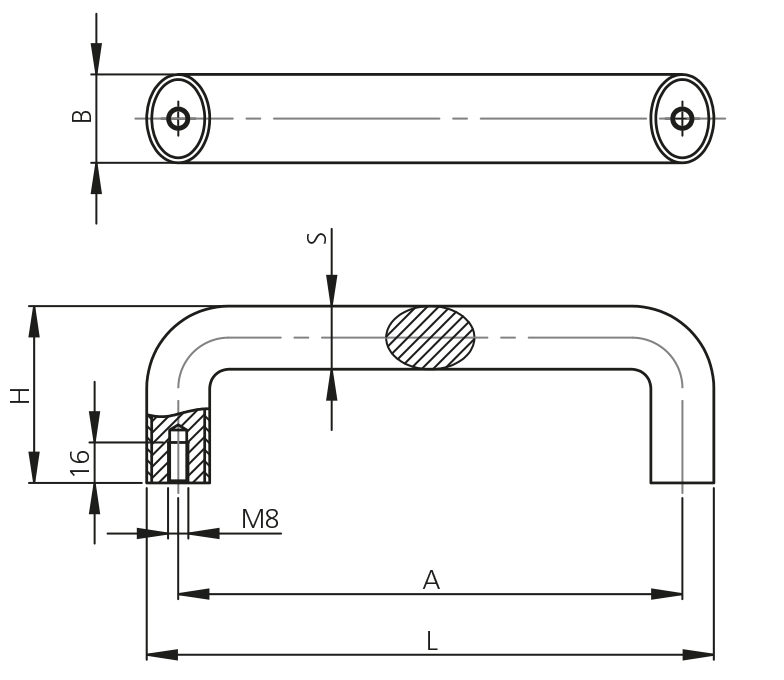

Technische Zeichnung eines Aluminium Bügelgriffs mit Abmessungen und Materialquerschnitt
Technische Zeichnung eines Aluminium Bügelgriffs mit Abmessungen und Materialquerschnitt
Maßeinheit
A L Griff-Farbe Bestell-Nr. H B S
A L Griff-Farbe Bestell-Nr. H B S
A 140 L 159 Griff-Farbe anthrazit Bestell-Nr. SO-26.S140.7016 3D+CAD H 57 B 26 S 19
A 140 L 159 Griff-Farbe orange Bestell-Nr. SO-26.S140.2009 3D+CAD H 57 B 26 S 19
A 200 L 225 Griff-Farbe anthrazit Bestell-Nr. SO-35.S200.7016 3D+CAD H 70 B 35 S 25
A 200 L 225 Griff-Farbe orange Bestell-Nr. SO-35.S200.2009 3D+CAD H 70 B 35 S 25
Typ Einzelteile Bestell-Nr.
Typ Einzelteile Bestell-Nr.
Technische Zeichnung mit Maßen eines Aluminium Bügelgriffs, Seitenansicht mit Durchmesser 8,5 mm und Längenangaben Typ SO-26 Einzelteile Abschlussscheiben, 2 Stück Bestell-Nr. SO-26.S000.84 3D+CAD
Typ SO-35 Einzelteile Abschlussscheiben, 2 Stück Bestell-Nr. SO-35.S000.49 3D+CAD
