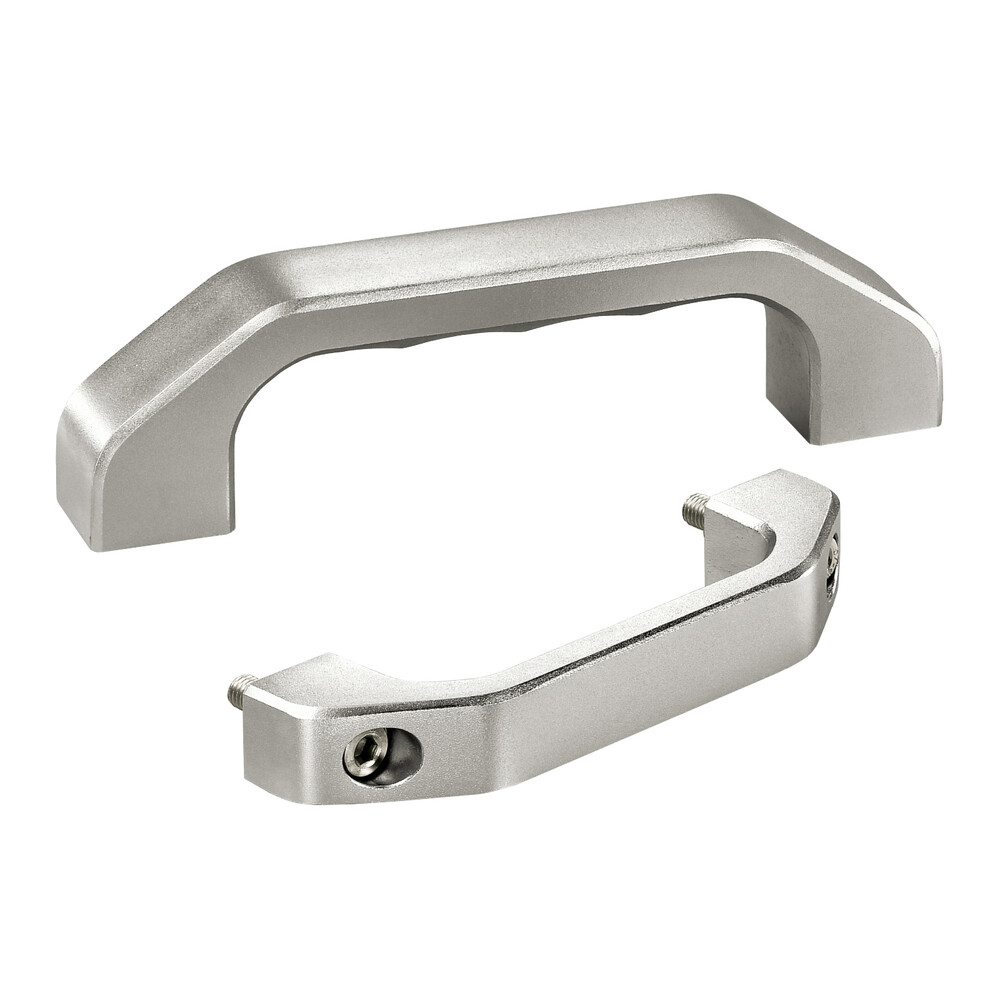

Uchwyty EG

Wersja masywna o wzornictwie analogicznym do serii uchwytów aluminiowych AG.

Materiały:
Odlew precyzyjny ze stali szlachetnej, nr mat. 1.4404. Elementy mocujące ze Odlew precyzyjny ze stali szlachetnej.

Obróbka powierzchniowa:
Obróbka strumieniowa i polerowanie elektrolityczne (matowo-wybłyszczające).

Zakres dostawy:
Typ uchwytu EG-1F wraz ze śrubami z łbem walcowym z gniazdem sześciokątnym DIN 912, nakrętkami DIN 934 i podkładkami DIN 125.

Typ uchwytu EG-1R wraz ze śrubami sześciokątnymi DIN 933 i podkładkami DIN 125.

Nośność:
min. 1000 N.

Czytaj więcej pokaż mniej

jednostka miary
		Typ dopasowania
A	L	przymocowanie z przodu Nr katalogowy	M	T	H	B	D	S

A	L	przymocowanie z przodu Nr katalogowy	M	T	H	B	D	S
A 140	L 170	przymocowanie z przodu Nr katalogowy EG-1F.140.36 3D+CAD	M 8x30	T 15	H 45	B 25	D 12	S 28
A 180	L 218	przymocowanie z przodu Nr katalogowy EG-1F.180.36 3D+CAD	M 10x40	T 18	H 58	B 35	D 15	S 36

jednostka miary
		Typ dopasowania
A	L	attachement od tyłu Nr katalogowy	M	T	H	B	D	S

A	L	attachement od tyłu Nr katalogowy	M	T	H	B	D	S
A 140	L 170	attachement od tyłu Nr katalogowy EG-1R.140.36 3D+CAD	M 8x18	T 15	H 45	B 25	D 12	S 28
A 180	L 218	attachement od tyłu Nr katalogowy EG-1R.180.36 3D+CAD	M 10x20	T 18	H 58	B 35	D 15	S 36
