Signalleuchte SL1

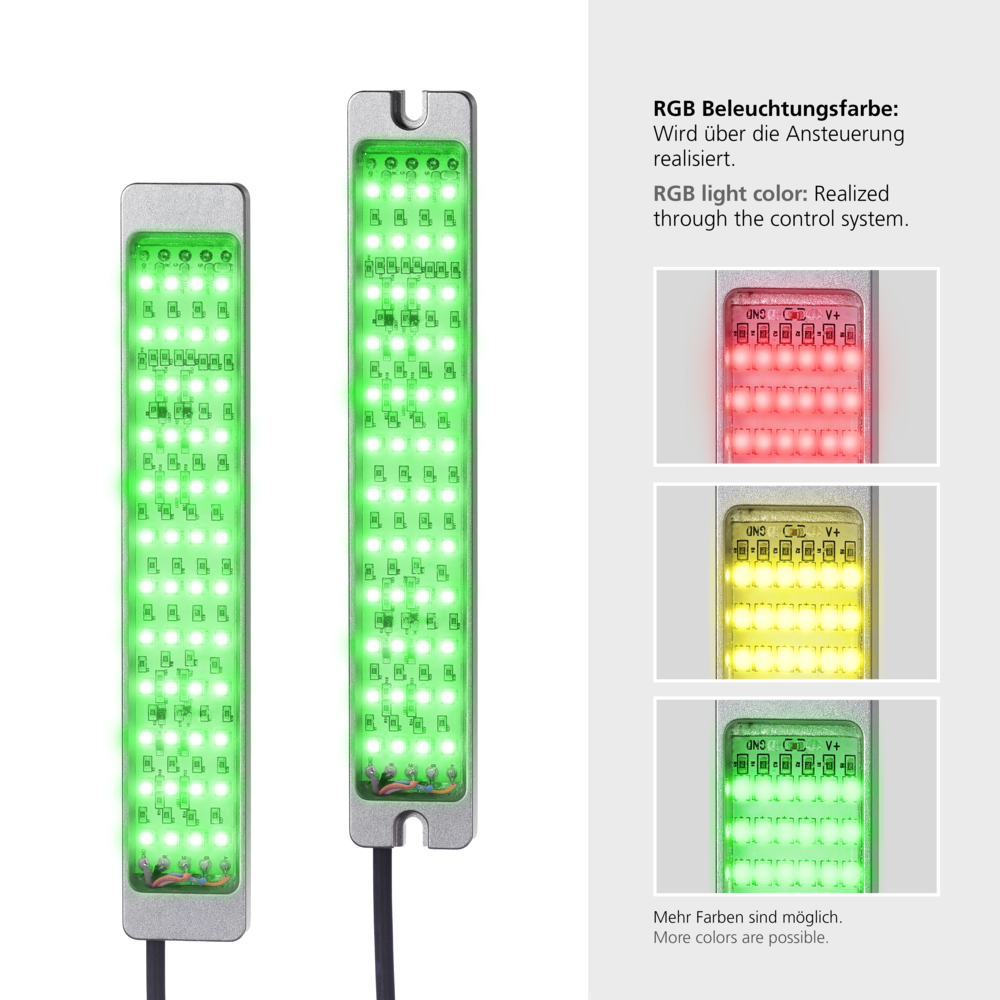

Zwei längliche Aluminium Signalleuchten mit grüner LED-Beleuchtung und daneben drei kleinere Bilder mit roten, gelben und grünen beleuchteten LEDs sowie Erläuterungen zur RGB-Beleuchtungsfarbe.

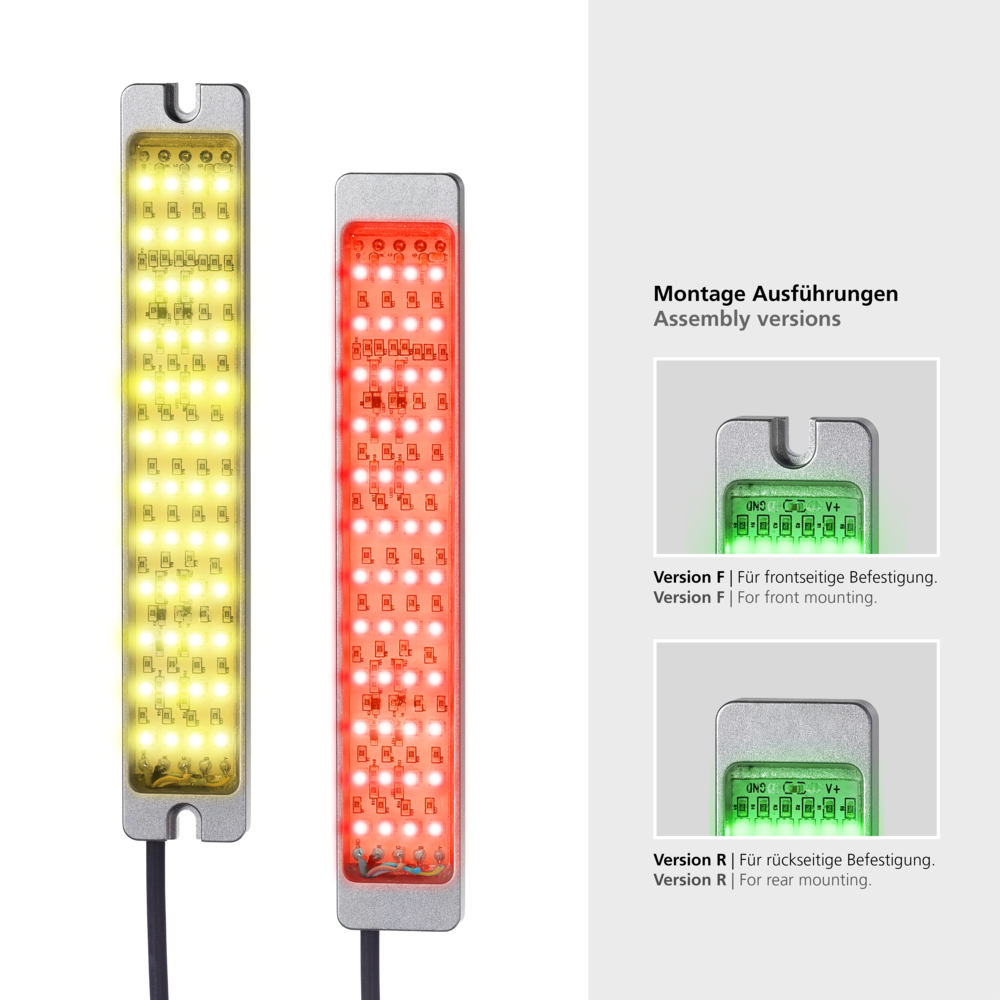

Zwei längliche Signalleuchten mit leuchtenden LEDs in Gelb und Rot, daneben Detailansichten von Gehäusen mit grünen LEDs und Beschriftung der Montageversionen Front- und Rückmontage

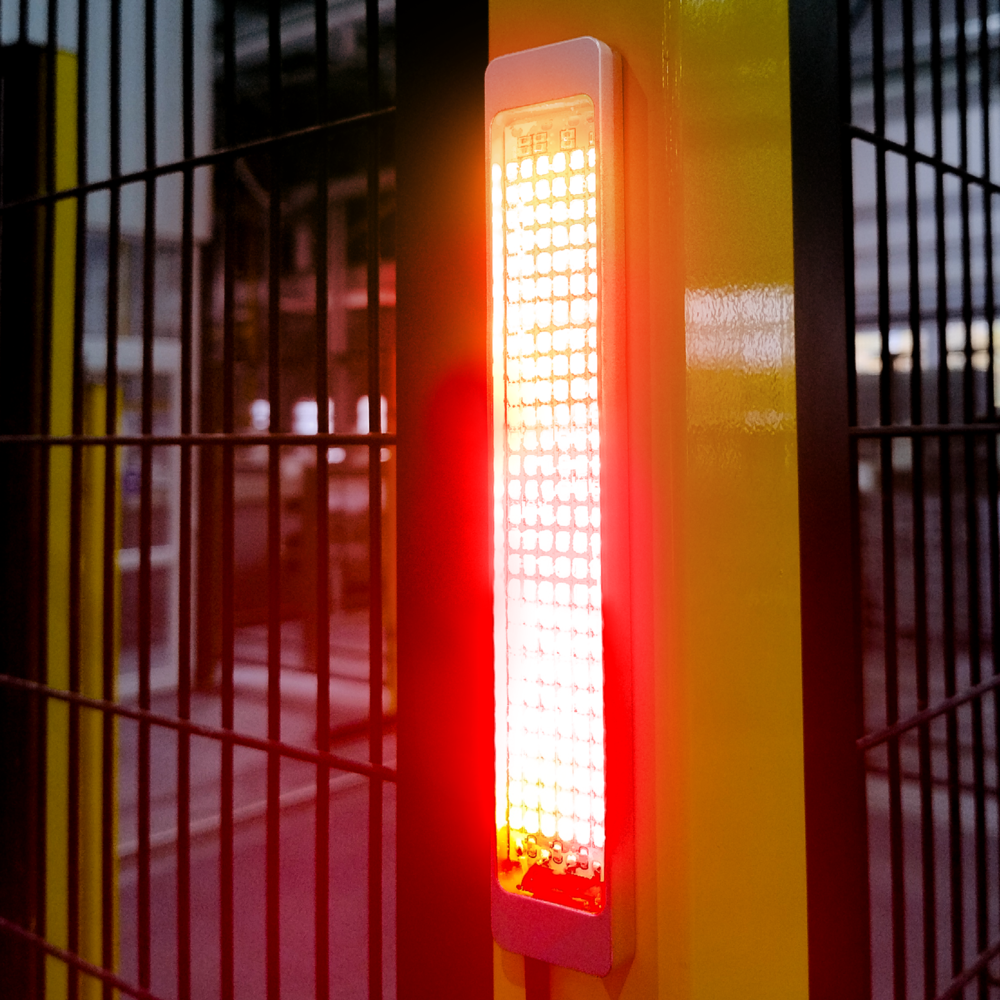

Rote LED-Signalleuchte SL1 an gelbem Metallpfosten montiert, im Hintergrund ein Metallgitterzaun und unscharfe Außenumgebung
Signalleuchte SL1
SL1_SL2_RohdeAG_A06_2025.pdf
PDF

Signalleuchte SL1

Visuelle Rückmeldung über den Zustand von Geräten und Maschinen.

Werkstoff und Oberfläche:
Gehäuse aus Aluminium AlMgSi 0,5.

Standard-Ausführung: Oberfläche gleitgeschliffen und naturfarben eloxiert.
Halbglanz-Ausführung: Oberfläche glaskugelgestrahlt, satiniert und naturfarben eloxiert.

Beleuchtbare Fläche:

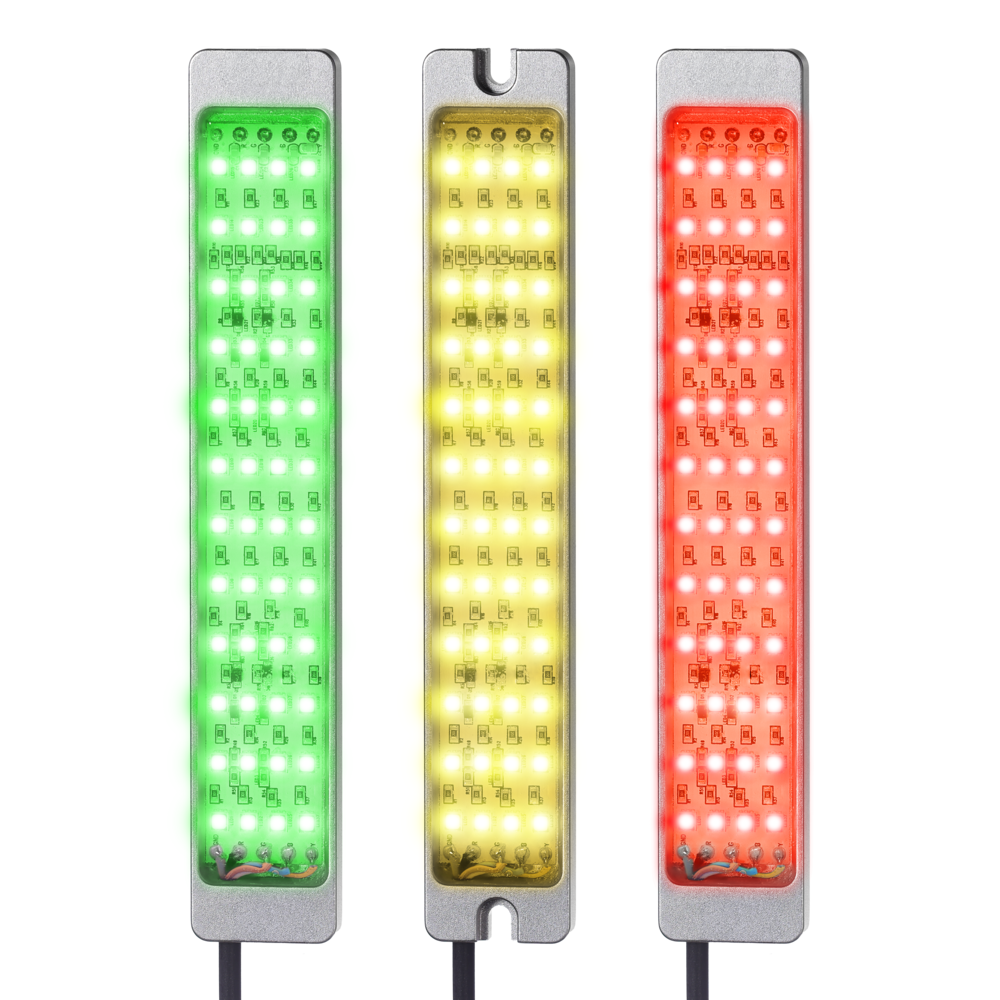

Einfarbig ausleuchtbare LED für das komplette Segment. Die Beleuchtungsfarbe wird über die Ansteuerung realisiert.

Montage Ausführung:
Version F: Für frontseitige Befestigung.
Version R: Für rückseitige Befestigung.

Anschluss:
Anschlussleitung 3 m aus dem Gehäuse herausgeführt, mit freiem Leitungsende.

Schutzart:
IP 68.

Hinweis:
Andere Leitungslängen oder Farben auf Anfrage.

Technische Daten
Maßeinheit
Typ
Montage AusführungL ABeschreibung Aluminium eloxiert naturfarben
Bestell-Nr. 		Aluminium eloxiert glänzend naturfarben
Bestell-Nr.
Montage AusführungVersion F L 180 A170 BeschreibungLeuchtfarbe: Rot, gelb oder grün Aluminium eloxiert naturfarben
Bestell-Nr. SL1-00.F170.01 3D+CAD 		Aluminium eloxiert glänzend naturfarben
Bestell-Nr. SL1-00.F170.11 3D+CAD
Montage AusführungVersion R L 180 A170 BeschreibungLeuchtfarbe: Rot, gelb oder grün Aluminium eloxiert naturfarben
Bestell-Nr. SL1-00.R170.01 3D+CAD 		Aluminium eloxiert glänzend naturfarben
Bestell-Nr. SL1-00.R170.11 3D+CAD
Technische Datenblatt des SL1 Funktionsgriffs mit Angaben zu Typ, Leuchtfarbe (rot, gelb, grün), Versorgungsspannung 24 V DC, Leistungsaufnahme 2,5 W, Anschluss 3 m PVC Kabel, Betrieb als Dauerbetrieb, Umgebungstemperatur -20 bis +50 Grad Celsius, 5-poliger Kabelanschluss und Montageskizze mit genauen Lochmaßen.
