Diese ergonomisch geformten Muldengriffe sind für verschiedene Wandstärken geeignet. Ein fester Sitz des Griffes ist jederzeit gewährleistet.
Konstruktive Merkmale:
Einfache und sichere Schraubmontage für Gehäusewandstärken von 1-5 mm.
Werkstoff und Oberfläche:
Polyamid PA6, glaskugelverstärkt, halbmatt mit Feinstruktur im Sichtbereich, in 4 verschiedenen Farbausführungen.
Montage:
Der Griff wird in den Ausschnitt der Gehäusewand eingesetzt und anschließend frontseitig mit 2 Senkschrauben befestigt; nicht im Lieferumfang enthalten.
Tragkraft:
min. 1000 N.

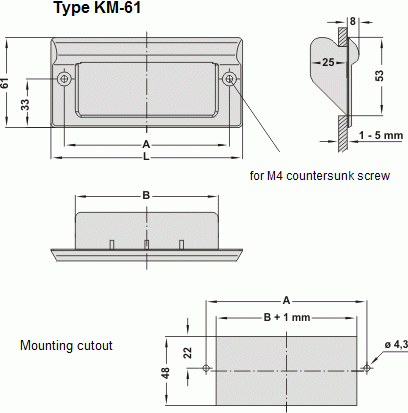

Maßeinheit
|
||||
---|---|---|---|---|
A | L | B | Schalen-Farbe | Bestell-Nr. |
A | L | B | Schalen-Farbe | Bestell-Nr. |
---|---|---|---|---|
A 82 | L 100 | B 67 | Schalen-Farbe grauweiß | Bestell-Nr. KM-61.082.9002 3D+CAD |
A 82 | L 100 | B 67 | Schalen-Farbe lichtgrau | Bestell-Nr. KM-61.082.7035 3D+CAD |
A 82 | L 100 | B 67 | Schalen-Farbe schwarz | Bestell-Nr. KM-61.082.9005 3D+CAD |
A 82 | L 100 | B 67 | Schalen-Farbe steingrau | Bestell-Nr. KM-61.082.7030 3D+CAD |
A 112 | L 130 | B 97 | Schalen-Farbe grauweiß | Bestell-Nr. KM-61.112.9002 3D+CAD |
A 112 | L 130 | B 97 | Schalen-Farbe lichtgrau | Bestell-Nr. KM-61.112.7035 3D+CAD |
A 112 | L 130 | B 97 | Schalen-Farbe schwarz | Bestell-Nr. KM-61.112.9005 3D+CAD |
A 112 | L 130 | B 97 | Schalen-Farbe steingrau | Bestell-Nr. KM-61.112.7030 3D+CAD |
