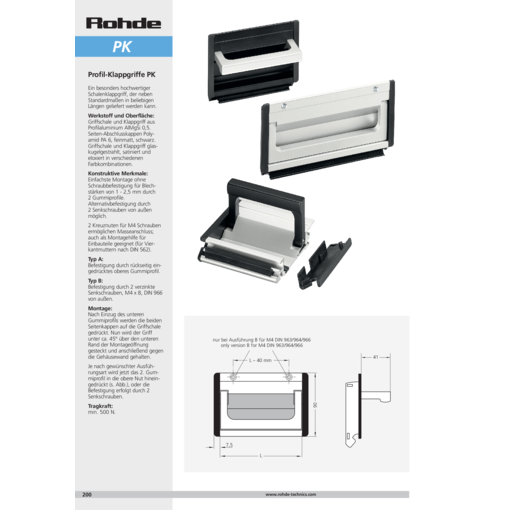

Griffe PK

Ein besonders hochwertiger Schalenklappgriff, der neben Standardmaßen in beliebigen Längen geliefert werden kann.

Werkstoff und Oberfläche:
Griffschale und Klappgriff aus Profilaluminium AlMgSi 0,5. Seiten-Abschlußkappen Polyamid PA6, feinmatt, schwarz. Griffschale und Klappgriff glaskugelgestrahlt, satiniert und eloxiert in verschiedenen Farbkombinationen.

Konstruktive Merkmale:
Einfachste Montage ohne Schraubbefestigung für Blechstärken von 1-2,5 mm durch 2 Gummiprofile. Alternativbefestigung durch 2 Senkschrauben von außen möglich. 2 Kreuznuten für M4 Schrauben ermöglichen Masseanschluß; auch als Montagehilfe für Einbauteile geeignet (für Vierkantmuttern nach DIN 562).

Typ A:
Befestigung durch rückseitig eingedrücktes oberes Gummiprofil.

Typ B:
Befestigung durch 2 verzinkte Senkschrauben, M4x8, DIN 966 von außen.

Montage:

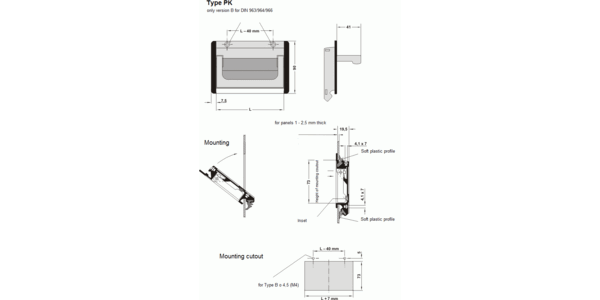

Nach Einzug des unteren Gummiprofils werden die beiden Seitenkappen auf die Griffschale gedrückt. Nun wird der Griff unter ca. 45° über den unteren Rand der Montageöffnung gesteckt und anschließend gegen die Gehäusewand gehalten. Je nach gewünschter Ausführungsart wird jetzt das 2. Gummiprofil in die obere Nut hineingedrückt (s. Abb.), oder die Befestigung erfolgt durch 2 Senkschrauben.

Tragkraft:
min. 500 N.

Technische Daten
Maßeinheit
			Eloxalausführung des Klappgriffs
L	Befestigung	Schalen-Farbe	naturfarben Bestell-Nr.	schwarz Bestell-Nr.	Montageöffnung
L 100	BefestigungA	Schalen-Farbeschwarz	naturfarben Bestell-Nr. PK-73.A100.S1 3D+CAD	schwarz Bestell-Nr. PK-73.A100.S4 3D+CAD	Montageöffnung107 x 73
L 100	BefestigungA	Schalen-Farbenatur	naturfarben Bestell-Nr. PK-73.A100.N1 3D+CAD	schwarz Bestell-Nr. PK-73.A100.N4 3D+CAD	Montageöffnung107 x 73
L 100	BefestigungB	Schalen-Farbeschwarz	naturfarben Bestell-Nr. PK-73.B100.S1 3D+CAD	schwarz Bestell-Nr. PK-73.B100.S4 3D+CAD	Montageöffnung107 x 73
L 100	BefestigungB	Schalen-Farbenatur	naturfarben Bestell-Nr. PK-73.B100.N1 3D+CAD	schwarz Bestell-Nr. PK-73.B100.N4 3D+CAD	Montageöffnung107 x 73
L 118	BefestigungA	Schalen-Farbeschwarz	naturfarben Bestell-Nr. PK-73.A118.S1 3D+CAD	schwarz Bestell-Nr. PK-73.A118.S4 3D+CAD	Montageöffnung125 x 73
L 118	BefestigungA	Schalen-Farbenatur	naturfarben Bestell-Nr. PK-73.A118.N1 3D+CAD	schwarz Bestell-Nr. PK-73.A118.N4 3D+CAD	Montageöffnung125 x 73
L 118	BefestigungB	Schalen-Farbeschwarz	naturfarben Bestell-Nr. PK-73.B118.S1 3D+CAD	schwarz Bestell-Nr. PK-73.B118.S4 3D+CAD	Montageöffnung125 x 73
L 118	BefestigungB	Schalen-Farbenatur	naturfarben Bestell-Nr. PK-73.B118.N1 3D+CAD	schwarz Bestell-Nr. PK-73.B118.N4 3D+CAD	Montageöffnung125 x 73
L 167	BefestigungA	Schalen-Farbeschwarz	naturfarben Bestell-Nr. PK-73.A167.S1 3D+CAD	schwarz Bestell-Nr. PK-73.A167.S4 3D+CAD	Montageöffnung174 x 73
L 167	BefestigungA	Schalen-Farbenatur	naturfarben Bestell-Nr. PK-73.A167.N1 3D+CAD	schwarz Bestell-Nr. PK-73.A167.N4 3D+CAD	Montageöffnung174 x 73
L 167	BefestigungB	Schalen-Farbeschwarz	naturfarben Bestell-Nr. PK-73.B167.S1 3D+CAD	schwarz Bestell-Nr. PK-73.B167.S4 3D+CAD	Montageöffnung174 x 73
L 167	BefestigungB	Schalen-Farbenatur	naturfarben Bestell-Nr. PK-73.B167.N1 3D+CAD	schwarz Bestell-Nr. PK-73.B167.N4 3D+CAD	Montageöffnung174 x 73
