FK - Rohde AG | Griffe aus Aluminium, Edelstahl und Kunststoff
Home>> Industriegriffe >> Griffe FK

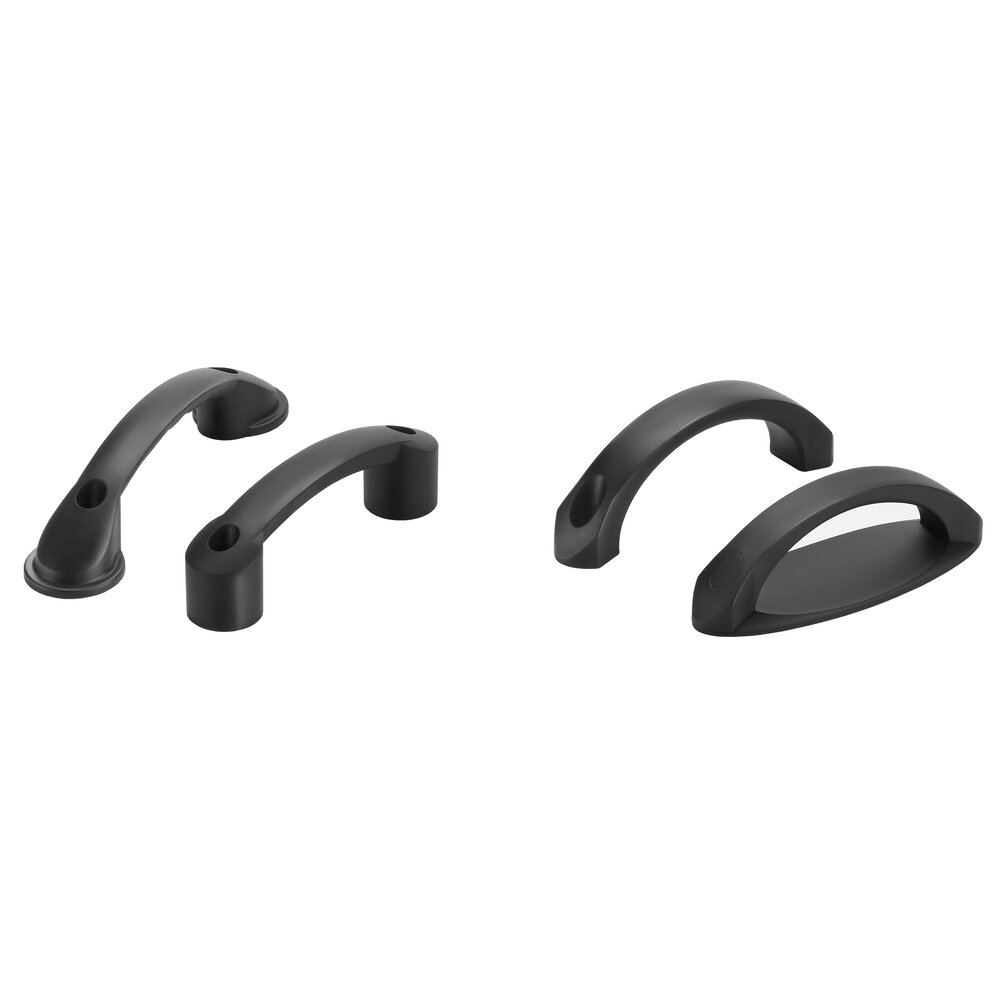

Griffe FK

Werkstoff und Oberfläche:
Polyamid PA6, glaskugelverstärkt, schwarz, mit mattglänzender Feinstruktur.

Lieferumfang:
Mit oder ohne Abdeckkappen. Einschließlich schwarz verzinkter Zylinderschrauben (Chrom VI frei), mit Innensechskant DIN 912, verzinkten Muttern DIN 934 und Unterlegscheiben DIN 125. Auf Wunsch auch ohne Schrauben lieferbar.

Tragkraft:
min. 1000 N.

mehr anzeigen weniger anzeigen

Ausführung FK-01

Maßeinheit
Beschreibung
Ausführung A ohne Kappen
Bestell-Nr.
Ausführung B mit Kappen
Bestell-Nr.
A M B C H S G E X
Ausführung A ohne Kappen
Bestell-Nr.
Ausführung B mit Kappen
Bestell-Nr.
A M B C H S G E X
Ausführung A ohne Kappen
Bestell-Nr.
FK-01.A100.84 3D+CAD
Ausführung B mit Kappen
Bestell-Nr.
A 100 M M6 x 15 B 147 C 31 H 40 S 8 G 77 E 17 X 5
Ausführung A ohne Kappen
Bestell-Nr.
FK-01.A120.84 3D+CAD
Ausführung B mit Kappen
Bestell-Nr.
A 120 M M6 x 15 B 184 C 39 H 42 S 9 G 96 E 19 X 6
Ausführung A ohne Kappen
Bestell-Nr.
Ausführung B mit Kappen
Bestell-Nr.
FK-01.B120.84 3D+CAD
A 120 M M8 x 20 B 209 C 48 H 50 S 14 G 103 E 24 X 5
Ausführung A ohne Kappen
Bestell-Nr.
Ausführung B mit Kappen
Bestell-Nr.
FK-01.B140.84 3D+CAD
A 140 M M8 x 20 B 230 C 50 H 53 S 12 G 114 E 25 X 5
Ausführung A ohne Kappen
Bestell-Nr.
Ausführung B mit Kappen
Bestell-Nr.
FK-01.B160.84 3D+CAD
A 160 M M8 x 20 B 248 C 53 H 56 S 14 G 122 E 26 X 5

Ausführung FK-02

Maßeinheit
Beschreibung
Ausführung A ohne Kappen
Bestell-Nr.
Ausführung B mit Kappen
Bestell-Nr.
A M B C H S G E X
Ausführung A ohne Kappen
Bestell-Nr.
Ausführung B mit Kappen
Bestell-Nr.
A M B C H S G E X
Ausführung A ohne Kappen
Bestell-Nr.
FK-02.A100.84 3D+CAD
Ausführung B mit Kappen
Bestell-Nr.
A 100 M M6 x 15 B 130 C 27 H 38 S 9 G 79 E 22 X 5
Ausführung A ohne Kappen
Bestell-Nr.
FK-02.A120.84 3D+CAD
Ausführung B mit Kappen
Bestell-Nr.
A 120 M M6 x 20 B 150 C 29 H 38 S 9 G 91 E 23 X 8
Ausführung A ohne Kappen
Bestell-Nr.
Ausführung B mit Kappen
Bestell-Nr.
FK-02.B120.84 3D+CAD
A 120 M M8 x 20 B 153 C 33 H 51 S 12 G 87 E 22 X 5
Ausführung A ohne Kappen
Bestell-Nr.
Ausführung B mit Kappen
Bestell-Nr.
FK-02.B140.84 3D+CAD
A 140 M M8 x 20 B 178 C 38 H 59 S 17 G 101 E 26 X 6

Ausführung FK-03

Maßeinheit
Beschreibung
Ausführung A ohne Kappen
Bestell-Nr.
Ausführung B mit Kappen
Bestell-Nr.
A M B C H S G E X
Ausführung A ohne Kappen
Bestell-Nr.
Ausführung B mit Kappen
Bestell-Nr.
A M B C H S G E X
Ausführung A ohne Kappen
Bestell-Nr.
FK-03.A100.84 3D+CAD
Ausführung B mit Kappen
Bestell-Nr.
A 100 M M6 x 15 B 121 C 23 H 37 S 8 G 84 E 19 X 4
Ausführung A ohne Kappen
Bestell-Nr.
Ausführung B mit Kappen
Bestell-Nr.
FK-03.B120.84 3D+CAD
A 120 M M6 x 15 B 152 C 28 H 50 S 12 G 105 E 23 X 5
Ausführung A ohne Kappen
Bestell-Nr.
Ausführung B mit Kappen
Bestell-Nr.
FK-03.B140.84 3D+CAD
A 140 M M8 x 20 B 177 C 31 H 54 S 12 G 122 E 25 X 5,5

Ausführung FK-04

Maßeinheit
Beschreibung
Ausführung A ohne Kappen
Bestell-Nr.
Ausführung B mit Kappen
Bestell-Nr.
A M B C H S G E X
Ausführung A ohne Kappen
Bestell-Nr.
Ausführung B mit Kappen
Bestell-Nr.
A M B C H S G E X
Ausführung A ohne Kappen
Bestell-Nr.
FK-04.A100.84 3D+CAD
Ausführung B mit Kappen
Bestell-Nr.
A 100 M M6 x 15 B 121 C 48 H 40 S 11 G 84 E 19 X 6
Ausführung A ohne Kappen
Bestell-Nr.
Ausführung B mit Kappen
Bestell-Nr.
FK-04.B120.84 3D+CAD
A 120 M M6 x 20 B 152 C 57 H 52 S 16 G 104 E 23 X 7
Ausführung A ohne Kappen
Bestell-Nr.
Ausführung B mit Kappen
Bestell-Nr.
FK-04.B140.84 3D+CAD
A 140 M M8 x 20 B 177 C 62 H 56 S 19 G 122 E 25 X 7,5
