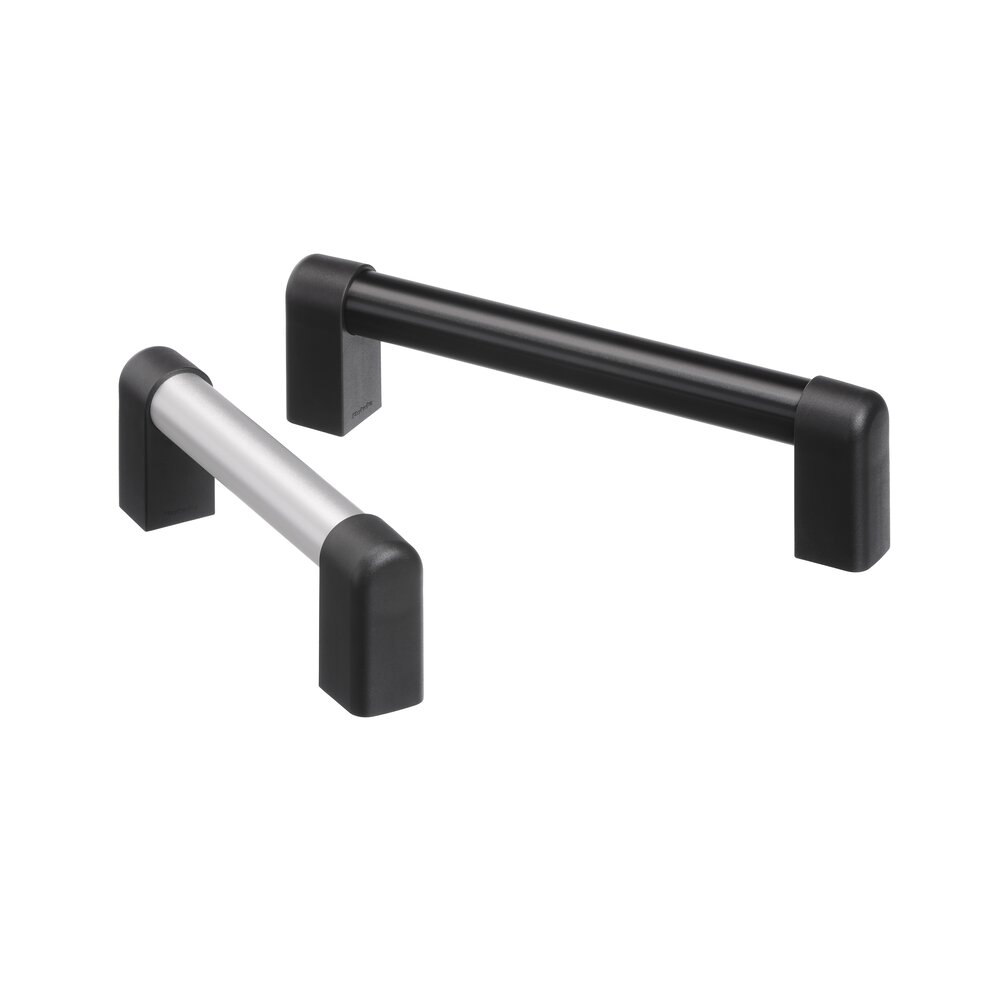

Griffe U10
Werkstoff und Oberfläche:
Griffschenkel aus hochbelastbarem Polyamid PA 6, glaskugelverstärkt, schwarz, halbmatt, mit Feinstruktur.
Version A:
Verbindungsrohr aus Aluminium AIMgSi 0,5 ungeschliffen und naturfarben eloxiert.
Version B:
Verbindungsrohr aus Aluminium AIMgSi 0,5 geschliffen und naturfarben eloxiert.
Version C:
Verbindungsrohr aus Edelstahl, Werkstoff-Nr. 1.4301, fein-geschliffen.
Tragkraft:
1000 N.
Hinweis:
Selbstfurchende Befestigungsschrauben sind im Lieferumfang enthalten. Das max. Anziehdrehmoment beträgt 7 Nm.
Beliebige Grifflängen und Farbausführungen auf Anfrage.
mehr anzeigen weniger anzeigen
|
Maßeinheit
|
||||
|---|---|---|---|---|

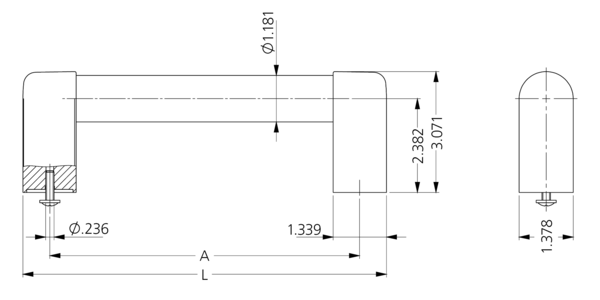

| Beschreibung | ||||
| A | L |
Version A
Bestell-Nr. |
Version B
Bestell-Nr. |
Version C
Bestell-Nr. |
| A | L |
Version A
Bestell-Nr. |
Version B
Bestell-Nr. |
Version C
Bestell-Nr. |
|---|---|---|---|---|
| A 250 | L 280 |
Version A
Bestell-Nr. U10-30.250.21 3D+CAD |
Version B
Bestell-Nr. U10-30.250.01 3D+CAD |
Version C
Bestell-Nr. U10-30.250.37 3D+CAD |
| A 300 | L 330 |
Version A
Bestell-Nr. U10-30.300.21 3D+CAD |
Version B
Bestell-Nr. U10-30.300.01 3D+CAD |
Version C
Bestell-Nr. U10-30.300.37 3D+CAD |
| A 350 | L 380 |
Version A
Bestell-Nr. U10-30.350.21 3D+CAD |
Version B
Bestell-Nr. U10-30.350.01 3D+CAD |
Version C
Bestell-Nr. U10-30.350.37 3D+CAD |
| A 400 | L 430 |
Version A
Bestell-Nr. U10-30.400.21 3D+CAD |
Version B
Bestell-Nr. U10-30.400.01 3D+CAD |
Version C
Bestell-Nr. U10-30.400.37 3D+CAD |
| A 500 | L 530 |
Version A
Bestell-Nr. U10-30.500.21 3D+CAD |
Version B
Bestell-Nr. U10-30.500.01 3D+CAD |
Version C
Bestell-Nr. U10-30.500.37 3D+CAD |
