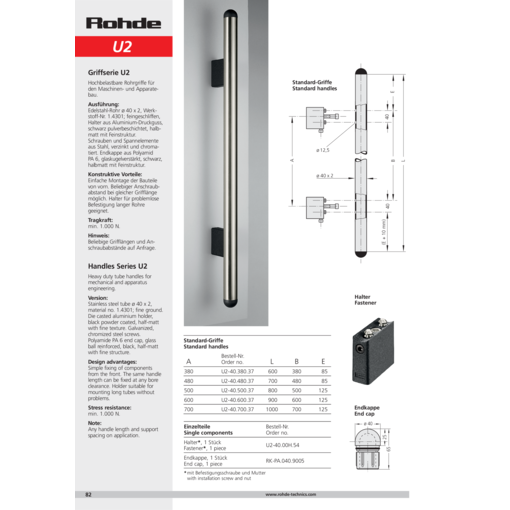

u2.pdf
PDF

Griffe U2

Hochbelastbare Rohrgriffe für den Maschinen- und Apparatebau.

Ausführung:
Edelstahl-Rohr ø40x2, Werkstoff-Nr. 1.4301; feingeschliffen, Halter aus Aluminium-Druckguß, schwarz pulverbeschichtet, halb- matt mit Feinstruktur. Schrauben und Spannelemente aus Stahl, verzinkt und chromatiert. Endkappe aus Polyamid PA6,  glaskugelverstärkt, schwarz, halbmatt mit Feinstruktur.

Konstruktive Vorteile:
Einfache Montage der Bauteile von vorn. Beliebiger Anschraubabstand bei gleicher Grifflänge möglich. Halter für problemlose Befestigung langer Rohre geeignet.

Hinweis:
Beliebige Grifflängen und Anschraubabstände auf Anfrage.

Tragkraft:
min. 1000 N.

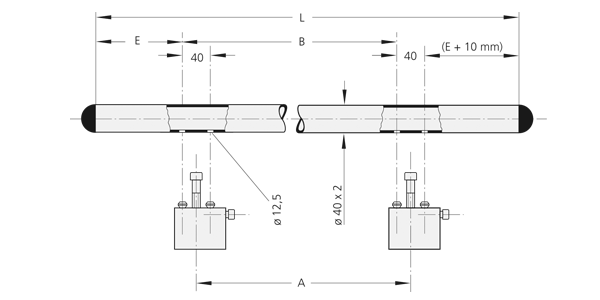

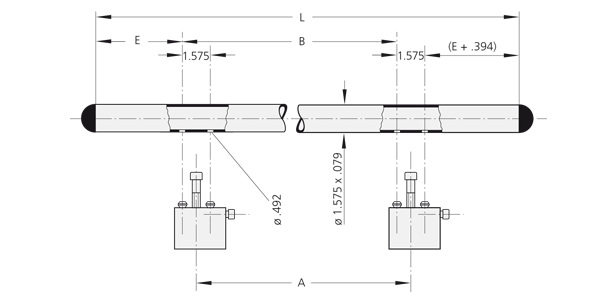

Technische Daten
Maßeinheit
A Bestell-Nr. L BE
A380 Bestell-Nr. U2-40.380.37 3D+CAD L 600 B380 E85
A480 Bestell-Nr. U2-40.480.37 3D+CAD L 700 B480 E85
A500 Bestell-Nr. U2-40.500.37 3D+CAD L 800 B500 E125
A600 Bestell-Nr. U2-40.600.37 3D+CAD L 900 B600 E125
A700 Bestell-Nr. U2-40.700.37 3D+CAD L 1000 B700 E125
Zubehör
Einzelteile Bestell-Nr.
EinzelteileEndkappe, 1 Stück Bestell-Nr. RK-PA.040.9005 3D+CAD
EinzelteileHalter mit Befestigungsschraube und Mutter, 1 Stück Bestell-Nr. U2-40.00H.54
