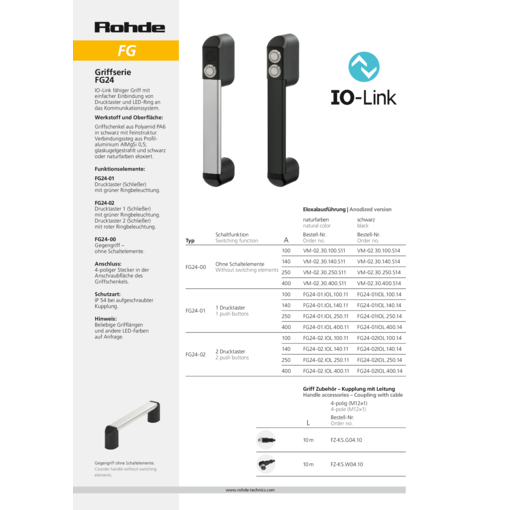

Griffe FG24

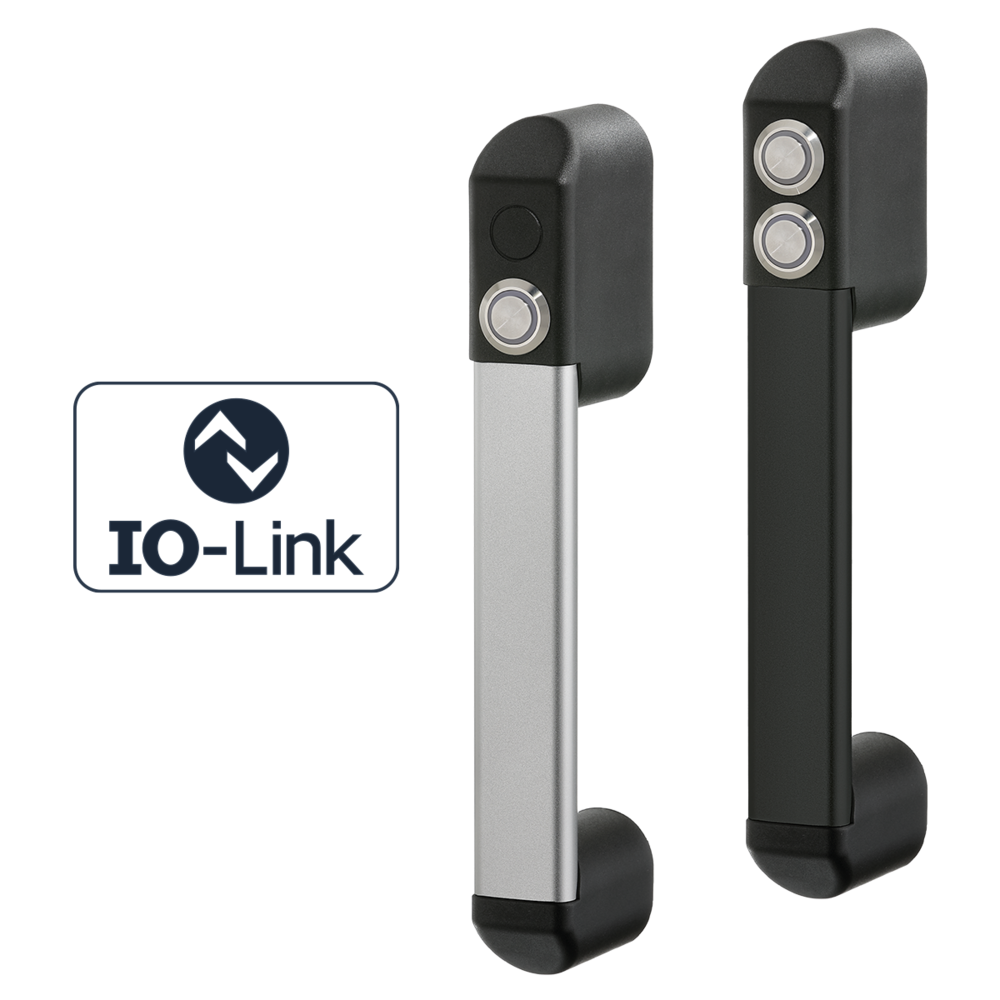

IO-Link fähiger Griff mit einfacher Einbindung von Drucktaster und LED-Ring an das Kommunikationssystem.

Werkstoff und Oberläche:

Griffschenkel aus Polyamid PA6 in schwarz mit Feinstruktur. Verbindungssteg aus Profilaluminium AlMgSi 0,5; glaskugelgestrahlt und naturfarben oder schwarz eloxiert.

Funktionselemente:

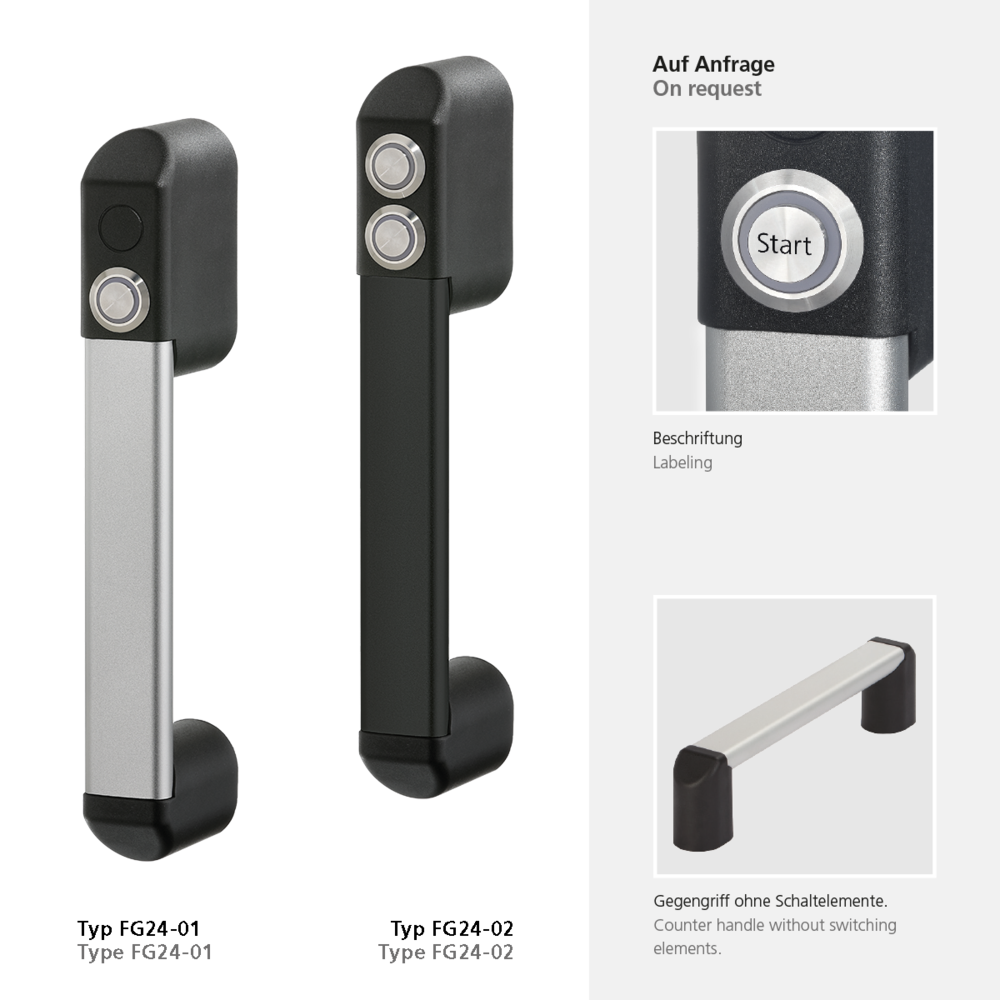

FG24-01:

Drucktaster (Schließer) mit grüner Ringbeleuchtung.

FG24-02:

Drucktaster 1 (Schließer) mit grüner Ringbeleuchtung.

Drucktaster 2 (Schließer) mit roter Ringbeleuchtung.

FG24-00:

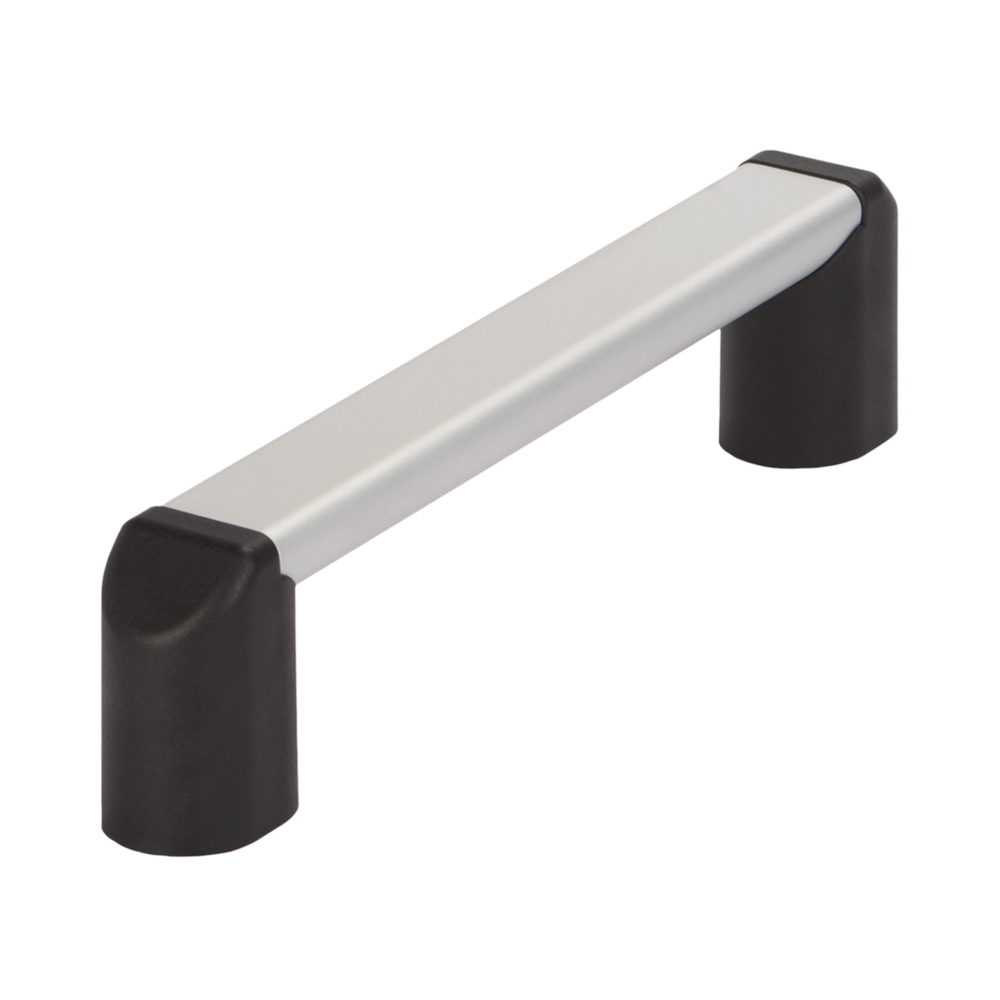

Gegengriff ohne Schaltelemente.

Anschluss:

4-poliger Stecker in der Anschraubfläche des Griffschenkels.

Schutzart:

IP 54 bei aufgeschraubter Kupplung.

Hinweis:

Beliebige Grifflängen und andere LED-Farben auf Anfrage.

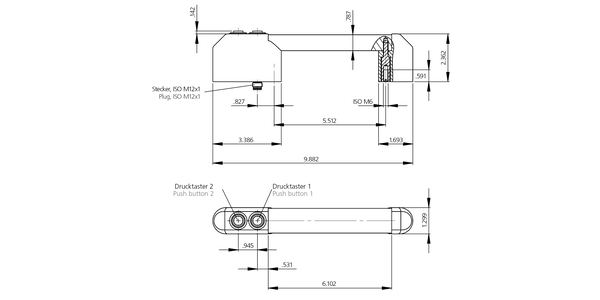

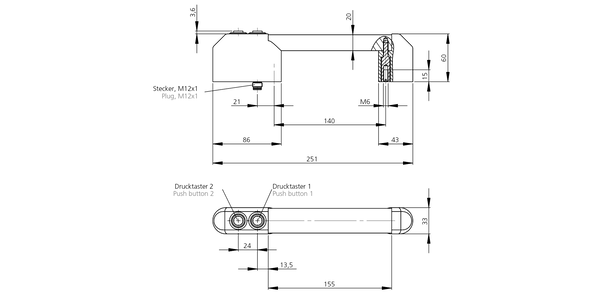

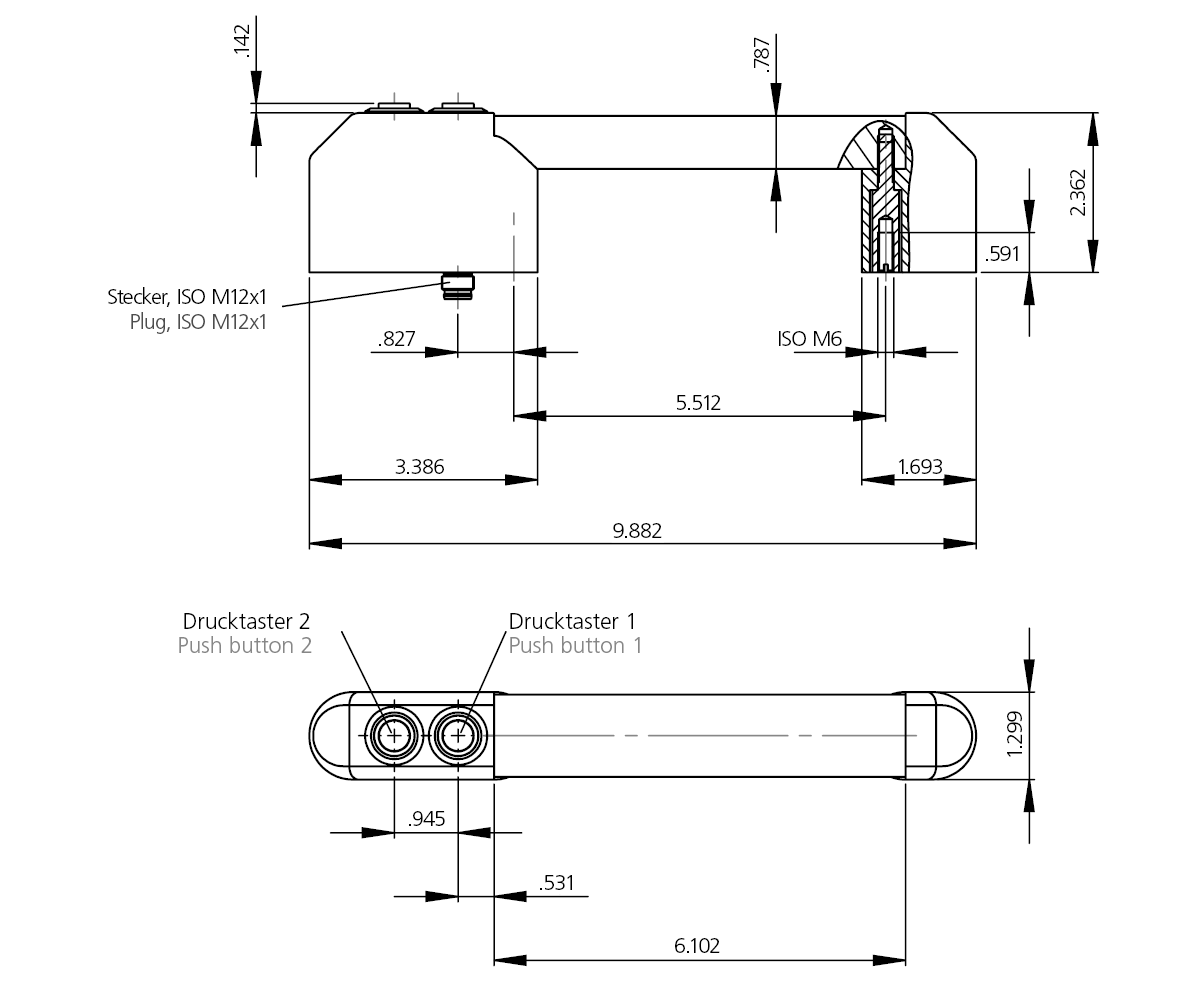

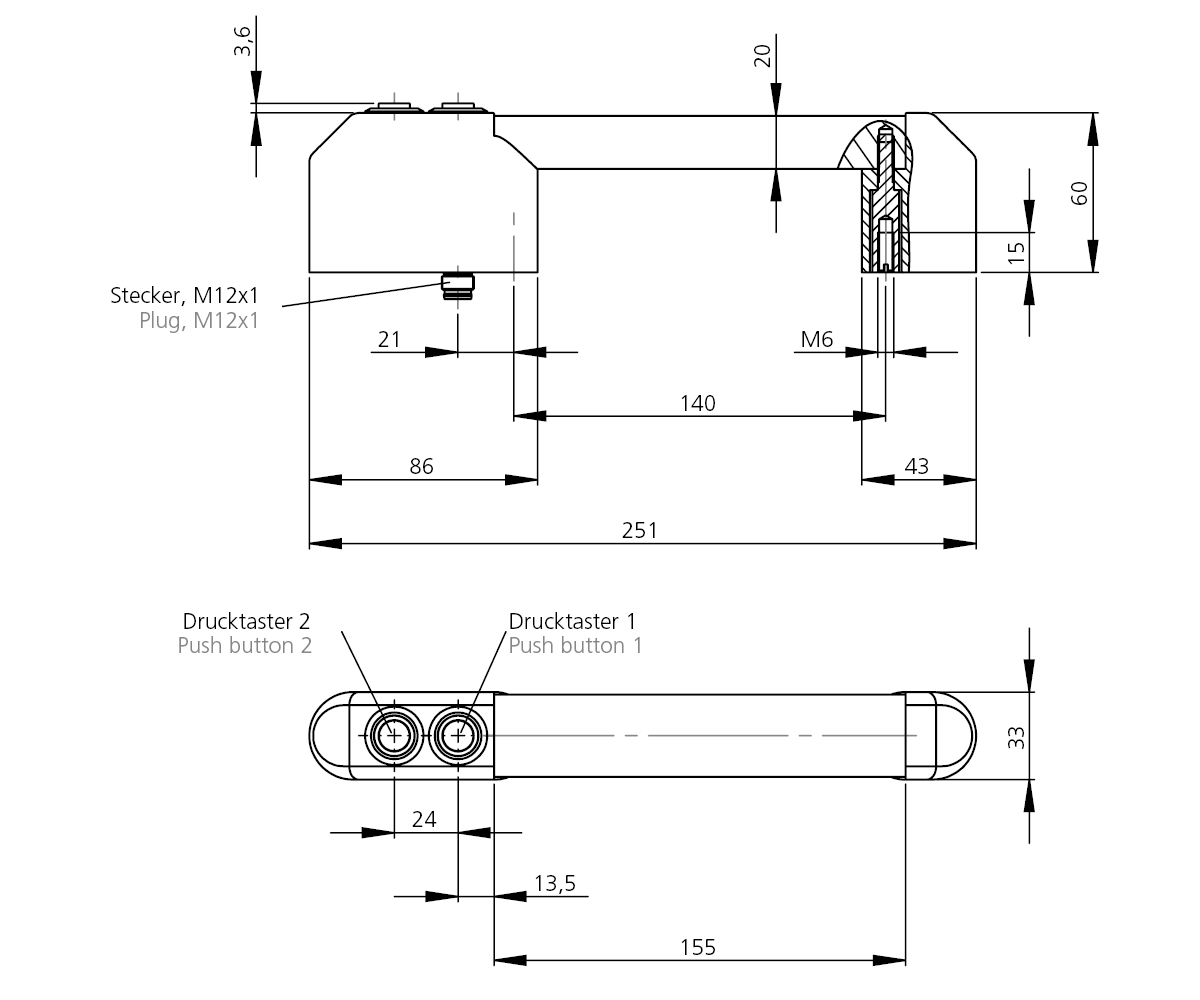

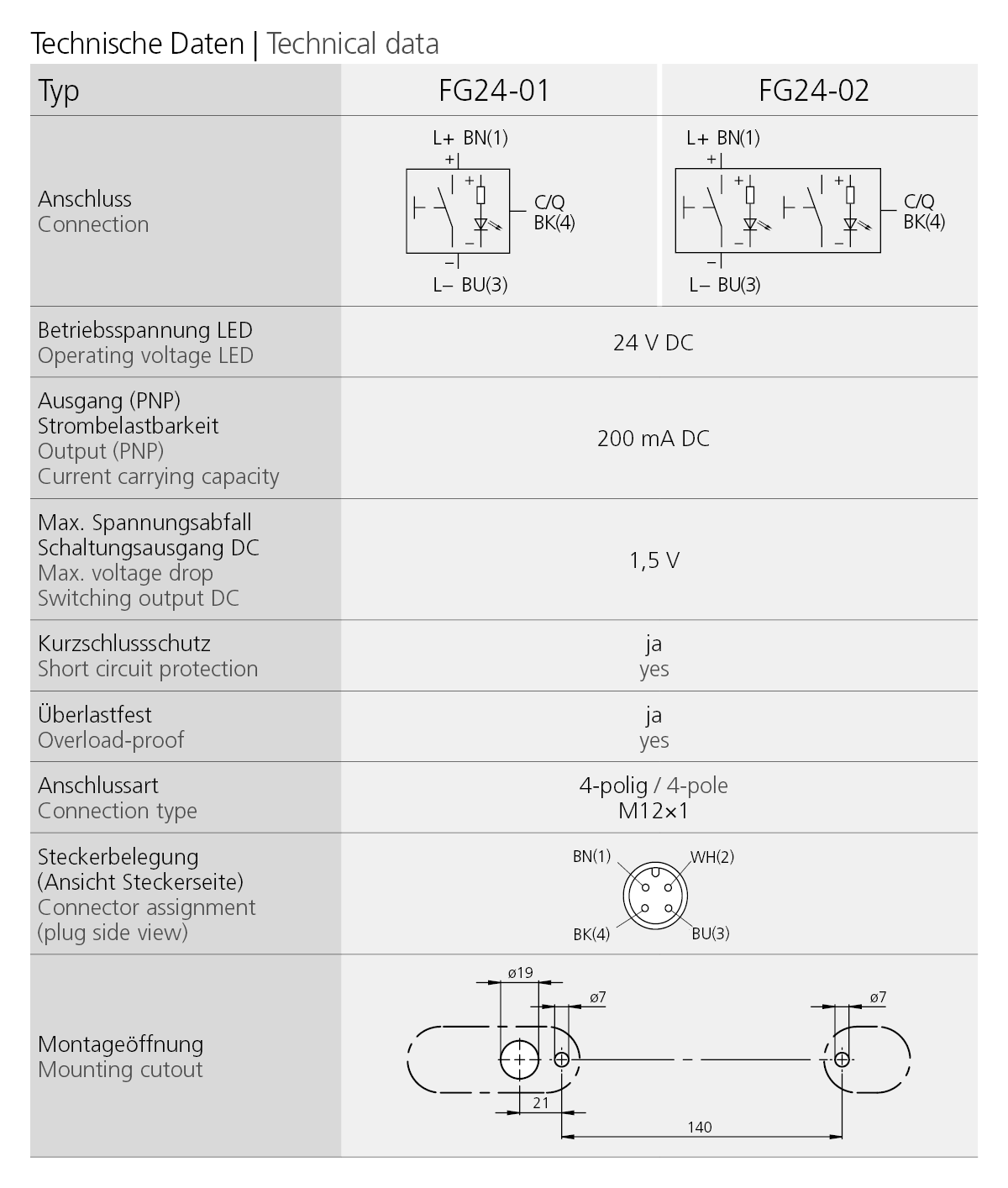

Technische Daten
Maßeinheit
			Typ
Produkt Typ	Beschreibung	A	Aluminium eloxiert glänzend naturfarben Bestell-Nr.	Aluminium eloxiert glänzend schwarz Bestell-Nr.
Produkt Typ FG24-00	Beschreibungohne Bedienelemente	A100	Aluminium eloxiert glänzend naturfarben Bestell-Nr. VM-02.30.100.S11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. VM-02.30.100.S14 3D+CAD
Produkt Typ FG24-00	Beschreibungohne Bedienelemente	A140	Aluminium eloxiert glänzend naturfarben Bestell-Nr. VM-02.30.140.S11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. VM-02.30.140.S14 3D+CAD
Produkt Typ FG24-00	Beschreibungohne Bedienelemente	A250	Aluminium eloxiert glänzend naturfarben Bestell-Nr. VM-02.30.250.S11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. VM-02.30.250.S14 3D+CAD
Produkt Typ FG24-00	Beschreibungohne Bedienelemente	A400	Aluminium eloxiert glänzend naturfarben Bestell-Nr. VM-02.30.400.S11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. VM-02.30.400.S14 3D+CAD
Produkt Typ FG24-01	Beschreibung1 Drucktaster	A100	Aluminium eloxiert glänzend naturfarben Bestell-Nr. FG24-01.IOL.100.11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. FG24-01.IOL.100.14 3D+CAD
Produkt Typ FG24-01	Beschreibung1 Drucktaster	A140	Aluminium eloxiert glänzend naturfarben Bestell-Nr. FG24-01.IOL.140.11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. FG24-01.IOL.140.14 3D+CAD
Produkt Typ FG24-01	Beschreibung1 Drucktaster	A250	Aluminium eloxiert glänzend naturfarben Bestell-Nr. FG24-01.IOL.250.11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. FG24-01.IOL.250.14 3D+CAD
Produkt Typ FG24-01	Beschreibung1 Drucktaster	A400	Aluminium eloxiert glänzend naturfarben Bestell-Nr. FG24-01.IOL.400.11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. FG24-01.IOL.400.14 3D+CAD
Produkt Typ FG24-02	Beschreibung2 Drucktaster	A100	Aluminium eloxiert glänzend naturfarben Bestell-Nr. FG24-02.IOL.100.11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. FG24-02.IOL.100.14 3D+CAD
Produkt Typ FG24-02	Beschreibung2 Drucktaster	A140	Aluminium eloxiert glänzend naturfarben Bestell-Nr. FG24-02.IOL.140.11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. FG24-02.IOL.140.14 3D+CAD
Produkt Typ FG24-02	Beschreibung2 Drucktaster	A250	Aluminium eloxiert glänzend naturfarben Bestell-Nr. FG24-02.IOL.250.11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. FG24-02.IOL.250.14 3D+CAD
Produkt Typ FG24-02	Beschreibung2 Drucktaster	A400	Aluminium eloxiert glänzend naturfarben Bestell-Nr. FG24-02.IOL.400.11 3D+CAD	Aluminium eloxiert glänzend schwarz Bestell-Nr. FG24-02.IOL.400.14 3D+CAD

Zubehör
		Griff-Zubehör
Länge	Kupplung Ausführung	4-polig (M12 x 1) Bestell-Nr.
Länge10m	Kupplung Ausführungabgewinkelt	4-polig (M12 x 1) Bestell-Nr. FZ-KS.W04.10
Länge10m	Kupplung Ausführunggerade / axial	4-polig (M12 x 1) Bestell-Nr. FZ-KS.G04.10
