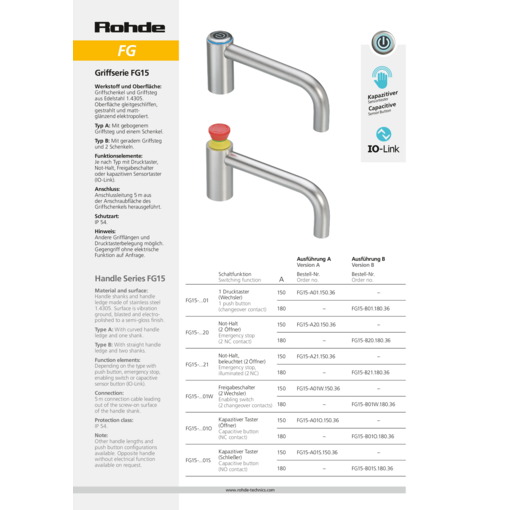

Funktionsgriffe FG15-01, FG15-20, FG15-21

Werkstoff und Oberfläche:
Griffschenkel und Griffsteg aus Edelstahl 1.4305. Oberfläche gleitgeschliffen, gestrahlt und mattglänzend elektropoliert.

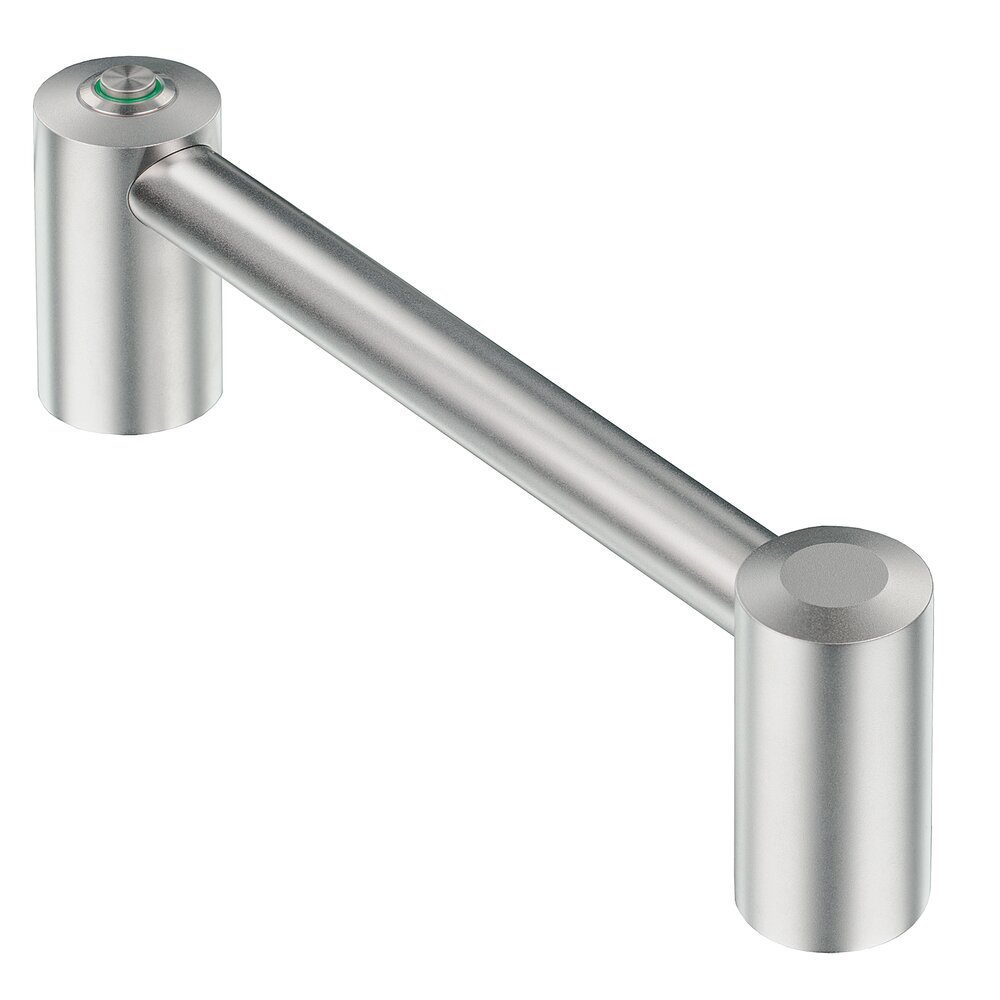

Typ A: Mit gebogenem Griffsteg und einem Schenkel.
Typ B: Mit geradem Griffsteg und 2 Schenkeln.

Funktionselemente:

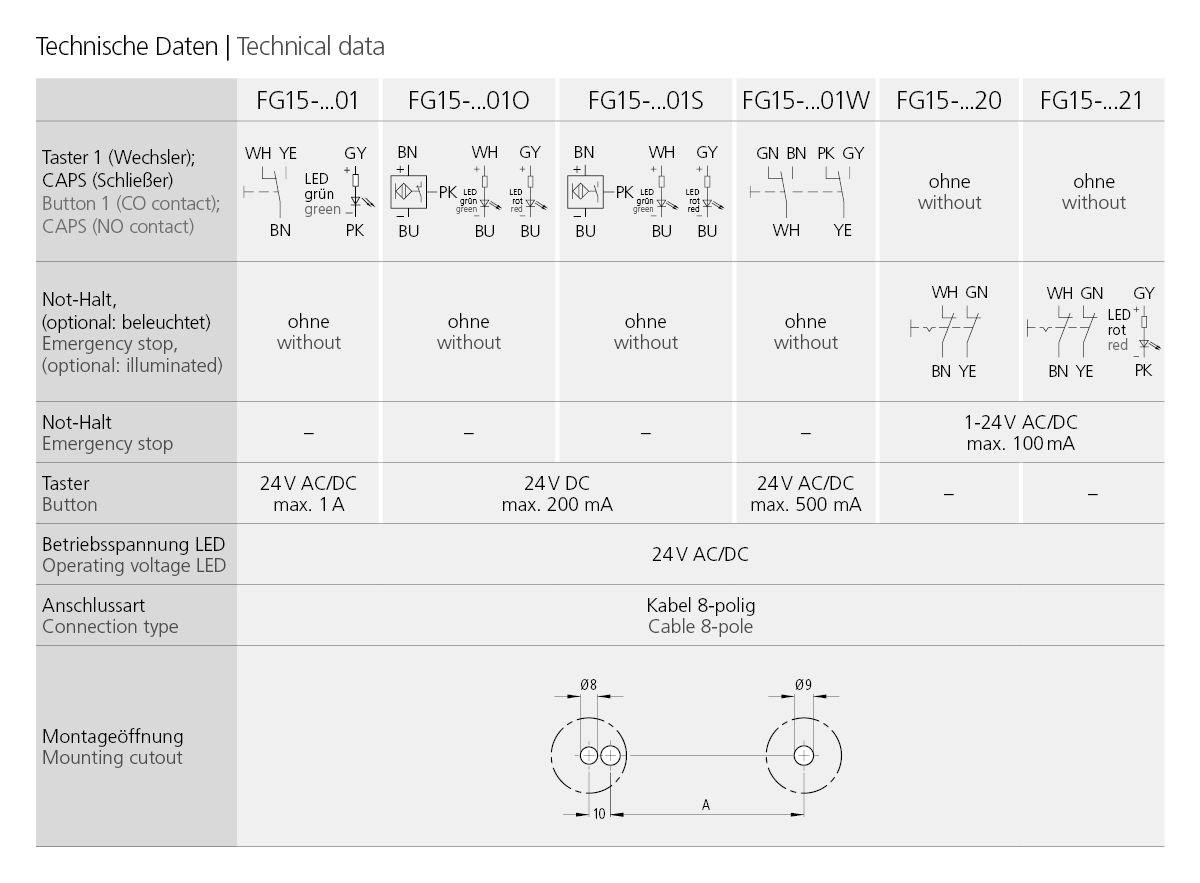

Je nach Typ mit Drucktaster, Not-Halt, kapazitiven Sensortaster (IO-Link) oder Freigabeschalter.

FG15-...01: Drucktaster (Wechsler).

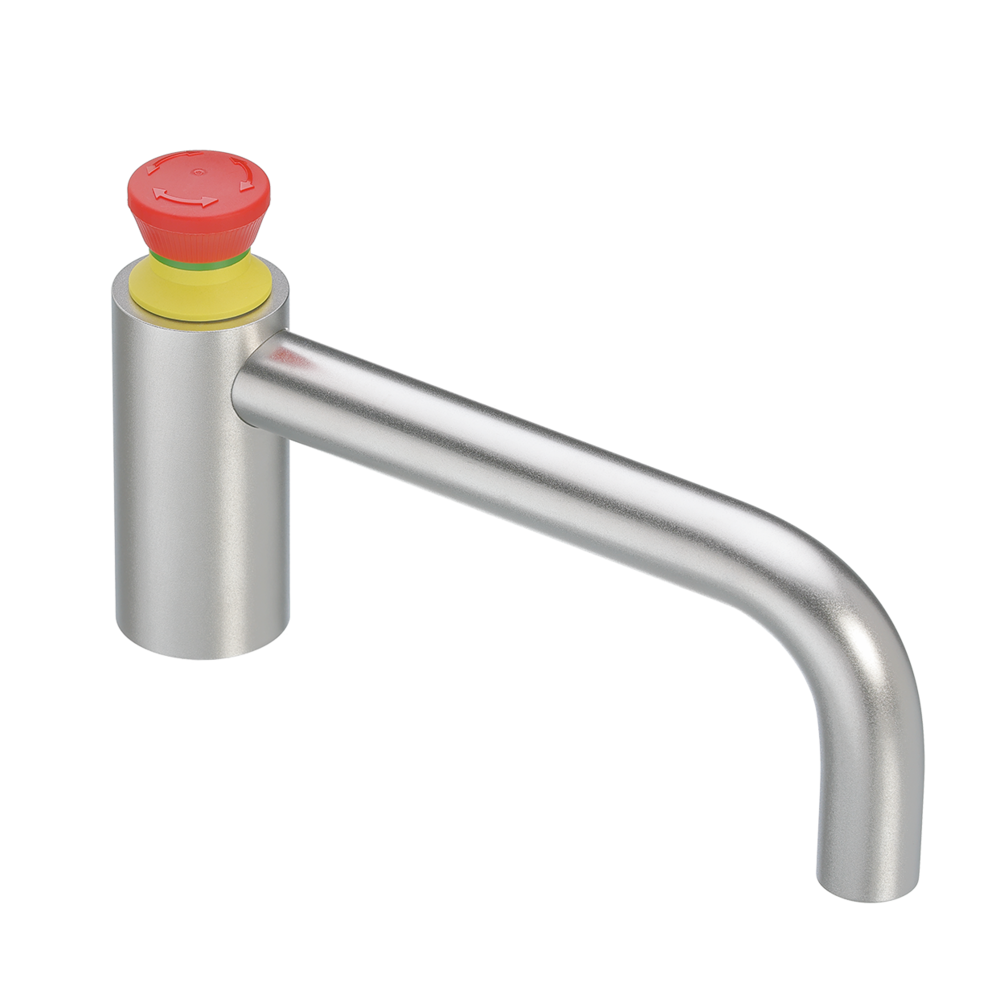

FG15-...20: Not-Halt (2 Öffner).

FG15-...21: Not-Halt, LED beleuchtet (2 Öffner).

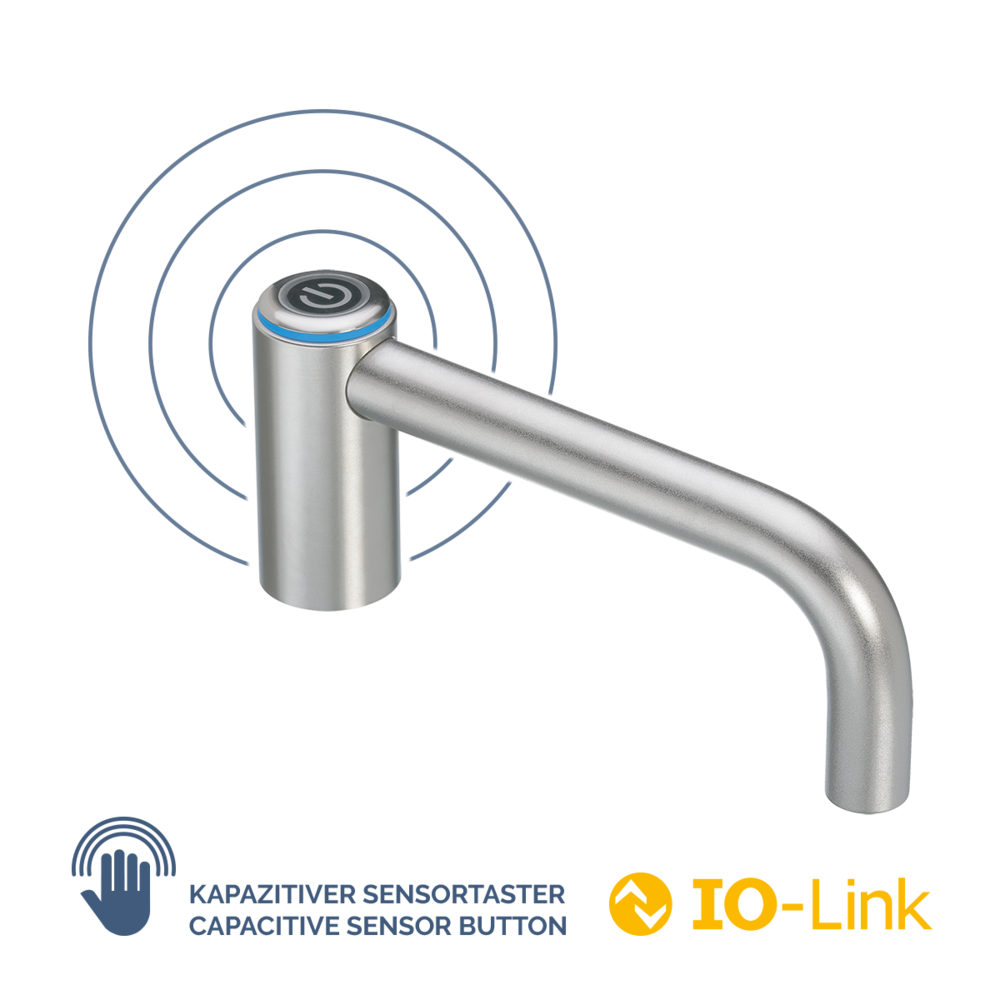

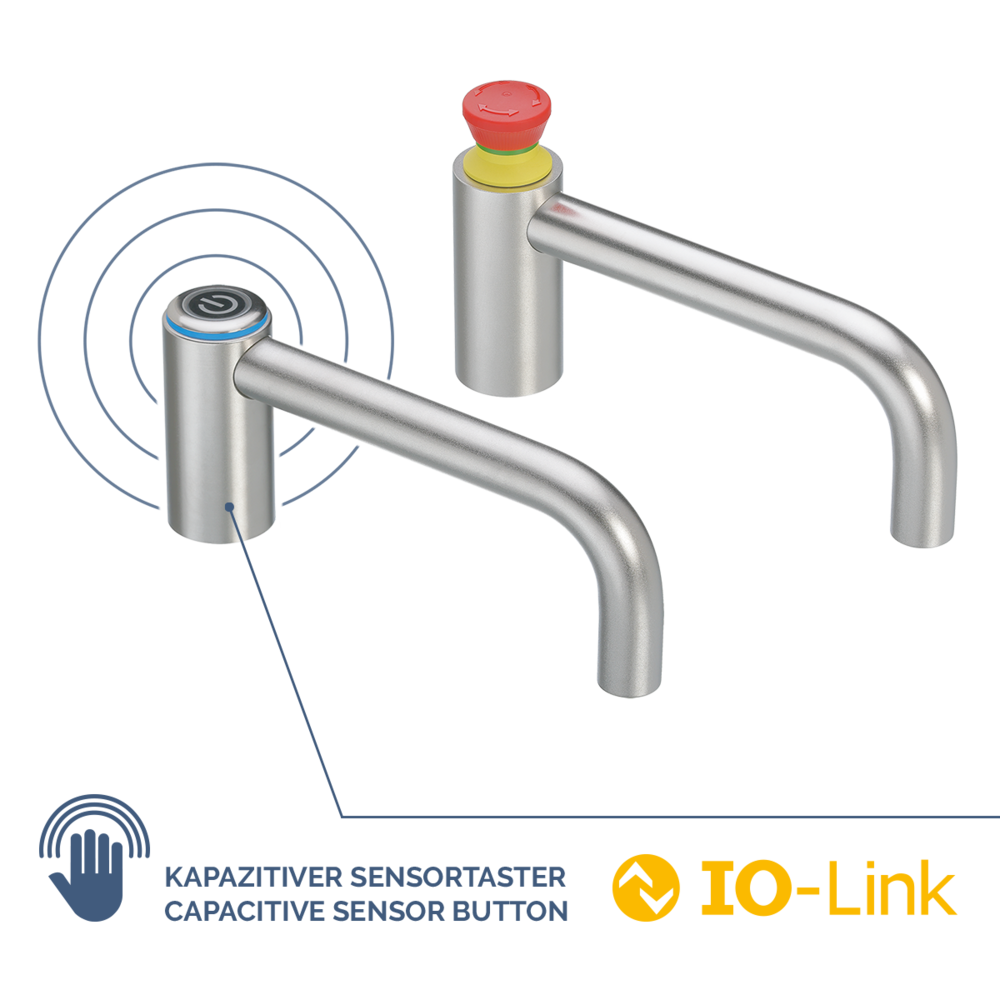

FG15-...01O: Kapazitiver Taster (Öffner).

FG15-...01S: Kapazitiver Taster (Schließer).

FG15-...01W: Freigabeschalter (2 Wechsler).

Anschluss:
Anschlussleitung 5 m aus der Anschraubfläche des Griffschenkels herausgeführt.

Schutzart:
IP 54.

Hinweis:
Andere Grifflängen und Drucktasterbelegung möglich. Einen Gegengriff ohne elektrische Funktion fertigen wir gern auf Anfrage.

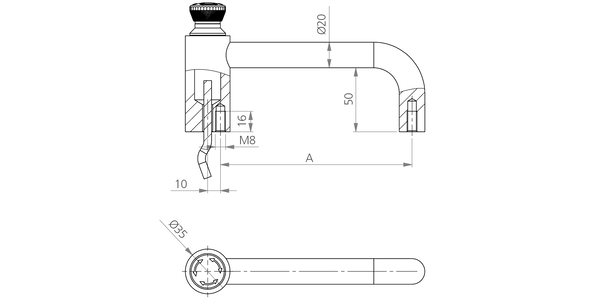

Ausführung Typ A Steg gebogen

Typ A Steg gebogen
Maßeinheit
			Beschreibung
Type	Schaltfunktion	A	Typ A Steg gebogen Bestell-Nr.
TypeFG15-A01	Schaltfunktion1 Drucktaster	A150	Typ A Steg gebogen Bestell-Nr. FG15-A01.150.36 3D+CAD
TypeFG15-A01O	SchaltfunktionKapazitiver Taster (Öffner)	A150	Typ A Steg gebogen Bestell-Nr. FG15-A01O.150.36 3D+CAD
TypeFG15-A01S	SchaltfunktionKapazitiver Taster (Schließer)	A150	Typ A Steg gebogen Bestell-Nr. FG15-A01S.150.36 3D+CAD
TypeFG15-A01W	SchaltfunktionFreigabeschalter	A150	Typ A Steg gebogen Bestell-Nr. FG15-A01W.150.36 3D+CAD
TypeFG15-A20	SchaltfunktionNot-Halt	A150	Typ A Steg gebogen Bestell-Nr. FG15-A20.150.36 3D+CAD
TypeFG15-A21	SchaltfunktionNot-Halt, LED beleuchtet	A150	Typ A Steg gebogen Bestell-Nr. FG15-A21.150.36 3D+CAD

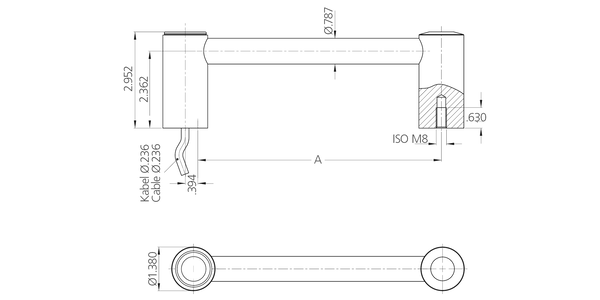

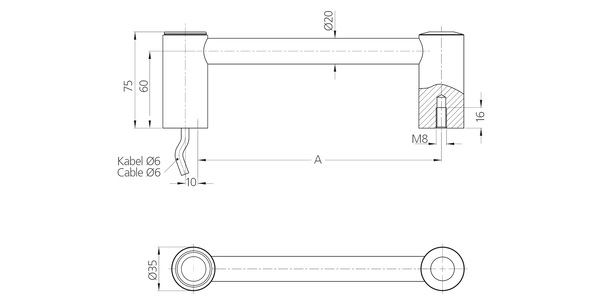

Ausführung Typ B Steg gerade

Typ B Steg gerade
Maßeinheit
			Beschreibung
Type	Schaltfunktion	A	Typ B Steg gerade Bestell-Nr.
TypeFG15-B01	Schaltfunktion1 Drucktaster	A180	Typ B Steg gerade Bestell-Nr. FG15-B01.180.36 3D+CAD
TypeFG15-B01O	SchaltfunktionKapazitiver Taster (Öffner)	A180	Typ B Steg gerade Bestell-Nr. FG15-B01O.180.36 3D+CAD
TypeFG15-B01S	SchaltfunktionKapazitiver Taster (Schließer)	A180	Typ B Steg gerade Bestell-Nr. FG15-B01S.180.36 3D+CAD
TypeFG15-B01W	SchaltfunktionFreigabeschalter	A180	Typ B Steg gerade Bestell-Nr. FG15-B01W.180.36 3D+CAD
TypeFG15-B20	SchaltfunktionNot-Halt	A180	Typ B Steg gerade Bestell-Nr. FG15-B20.180.36 3D+CAD
TypeFG15-B21	SchaltfunktionNot-Halt, LED beleuchtet	A180	Typ B Steg gerade Bestell-Nr. FG15-B21.180.36 3D+CAD
